卧式筒状人员输送乘载舱结构设计

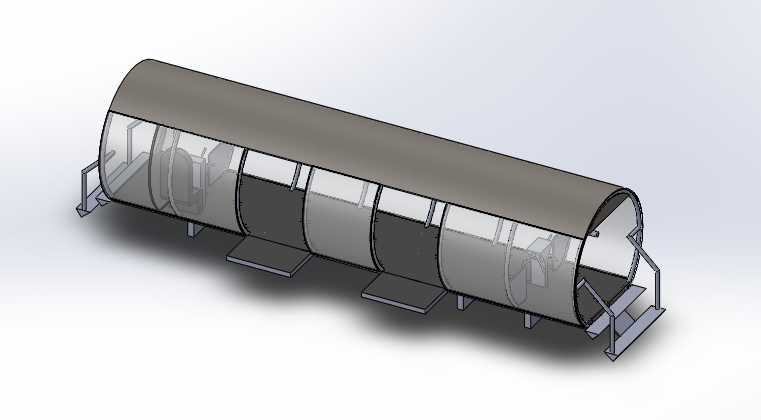

该筒状乘载舱主要应用于地下矿山巷道、隧道施工区间的受限空间人员转运场景，适配窄断面通行环境下的班组人员通勤需求，可搭载于轨道式牵引底盘或无轨胶轮牵引平台，解决狭长封闭空间内人员长距离步行耗时久、通行安全风险高的实际问题。整体采用卧式圆筒形主体结构，这种构型一方面能在相同截面轮廓下获得更高的结构刚度，抵御巷道侧壁可能出现的落石冲击、围岩形变挤压，另一方面圆弧状外壁可减少狭窄巷道内的通行剐蹭，适配更小的转弯半径与通行净空要求。舱体侧面沿轴向开设多组透明观察窗，既方便舱内乘载人员观察外部巷道工况，也能在紧急情况下快速识别周边避险出口，观察窗采用内嵌式安装结构，窗体边缘与舱体外壁齐平，避免突出部位在通行时勾挂巷道内的管线、支护构件。舱体底部沿轴向均匀布置支撑脚座，脚座上预留标准化安装孔位，可直接与不同类型的牵引载具底盘进行螺栓固定，无需额外制作转接安装架，安装时需保证舱体轴向与载具行驶方向平行，支撑脚座的安装面平面度公差控制在合理范围，避免舱体安装后出现额外的结构应力。舱体两端分别设置登乘梯与扶手，登乘梯采用踏步式结构，踏步表面做防滑处理，扶手沿登乘路径连续布置，方便人员在昏暗、地面湿滑的巷道环境下平稳上下舱，端部登乘口的开口尺寸满足人员佩戴安全头盔、携带随身作业工具时的通行需求，不会出现剐蹭磕碰。舱内沿轴向布置多组分隔式座椅，座椅采用背靠舱壁的排布方式，中间预留贯通式通行通道，方便人员在舱内移动，也便于突发状况下人员快速向两端出口疏散，座椅下方预留空间可放置小型作业工具、个人防护装备，不占用乘载人员的活动空间。设计过程中优先考虑了受限空间的通行边界约束，将舱体外径控制在窄巷道通行的常规净空范围内，整体长度适配常规班组的乘载人数需求，同时避免过长导致转弯时舱体端部剐蹭巷道侧壁；舱体顶部采用圆弧过渡结构，不会出现尖锐凸起，在巷道内遇到局部顶板下沉的工况时，圆弧面可起到导向滑移作用，降低卡滞风险。舱体框架采用型钢焊接成型，外壁覆盖薄钢板与透明窗体，在保证结构强度的前提下控制整体自重，降低牵引载具的负载压力，所有外露的结构棱边都做了圆角钝化处理，避免人员通行、上下舱时被尖锐边角划伤。
