十字沉头自攻螺钉三维结构设计

沉头自攻螺钉在薄板装配场景中应用极广，从家电外壳的钣金拼接，到小型电子设备的壳体固定，再到家具板材的快速连接，都能看到这类紧固件的身影。不同于需要预先攻丝的机螺钉，自攻螺钉的螺纹带有自攻切削刃，拧入预制底孔的过程中就能在被连接件上挤压出匹配的内螺纹，省去了单独攻丝的工序，大幅提升装配效率，尤其适合批量装配的流水线作业场景。

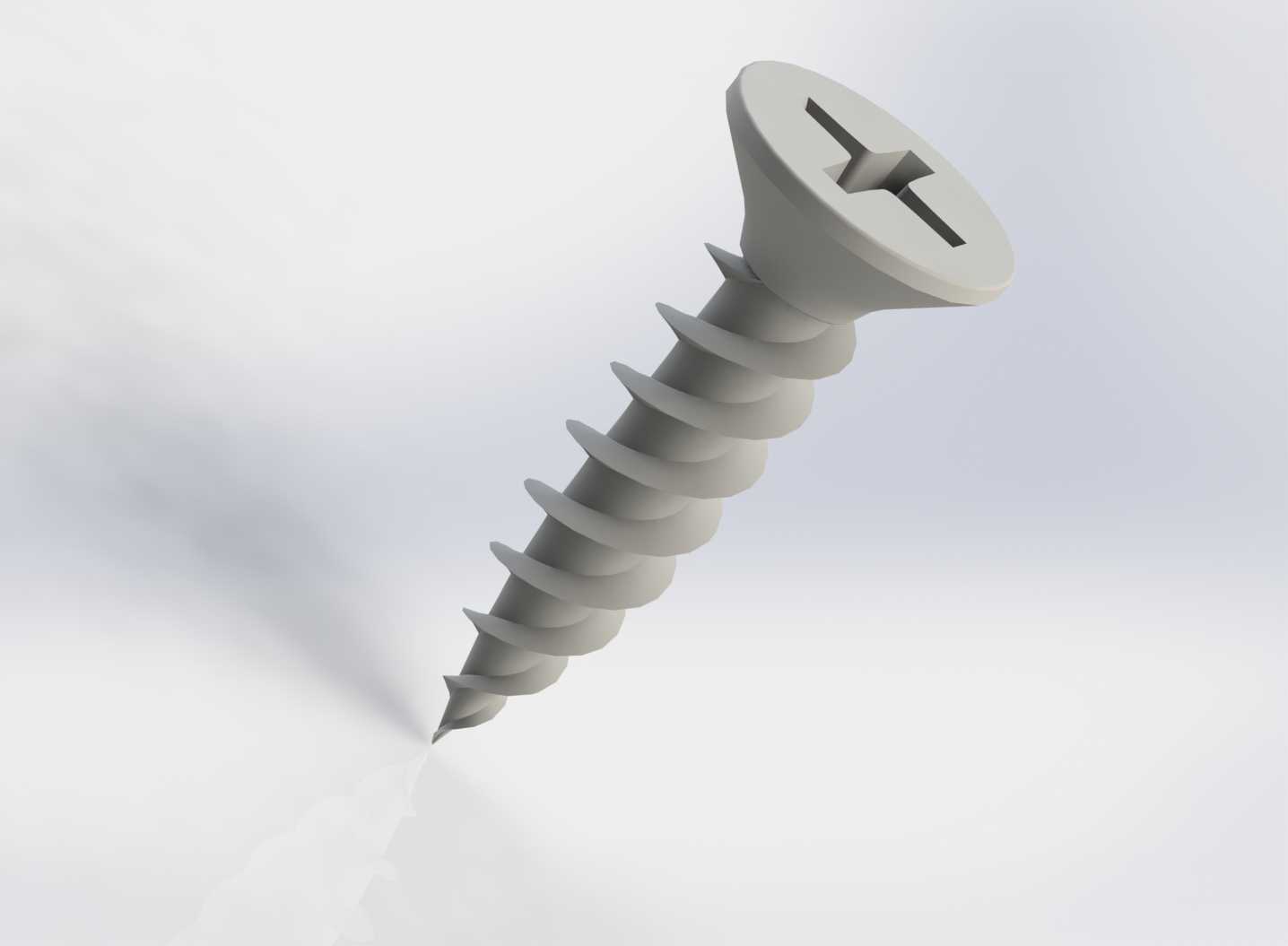

这款十字槽沉头螺钉的头部采用90度沉头设计，安装完成后头部可以完全沉入被连接件的沉孔内，不会突出装配表面，既能够避免突出的螺头剐蹭操作人员或其他零部件，也能让装配后的外观面保持平整，适配对外观平整度有要求的外装面、滑动接触面等安装场景。十字槽的槽型设计适配通用十字螺丝刀，拧紧过程中受力均匀，不容易出现滑牙、偏槽的问题，相比一字槽拥有更好的对中性，手动、电动拧紧工具都能适配，装配容错率更高。

螺纹部分采用全牙设计，从头部下方一直延伸到钉尖位置，拧入后螺纹与被连接件的啮合长度更长，连接强度更稳定，针对塑料、薄钢板、密度板等不同材质的被连接件，都能提供足够的锁紧力，不容易出现松脱。钉尖采用锋利的导向尖头设计，对准底孔后可以快速导入，减少拧入初期的歪斜概率，降低装配时的孔位对齐难度。

设计这类螺钉模型时，首先要明确沉头角度的公差范围，保证安装后头部与沉孔完全贴合，避免出现头部凸起或者贴合间隙过大的问题；螺纹的牙型角、螺距需要匹配对应规格的自攻螺钉标准，牙尖的切削角度要兼顾拧入阻力和连接强度，角度过大会导致拧入费力，角度过小则会降低螺纹的咬合强度，容易出现滑牙。钉身的直径公差需要控制在合理范围内，既要保证能顺利穿过预制的光孔，也要避免间隙过大导致连接松动。

实际选型使用时，需要根据被连接件的总厚度确定螺钉的公称长度，保证拧入底层连接件的深度足够，同时不会因为钉长过长穿透底层板材；沉孔的直径、深度要和螺钉头部尺寸匹配，避免沉孔过浅导致头部凸起，或是沉孔过深导致螺钉头部陷入过多，降低压紧力。针对不同材质的被连接件，需要匹配对应的底孔直径，比如装配薄钢板时底孔直径略小于螺纹大径，装配塑料件时底孔可以适当放大，避免拧入时塑料件开裂。
