带密封结构径向圆柱滚子轴承结构设计

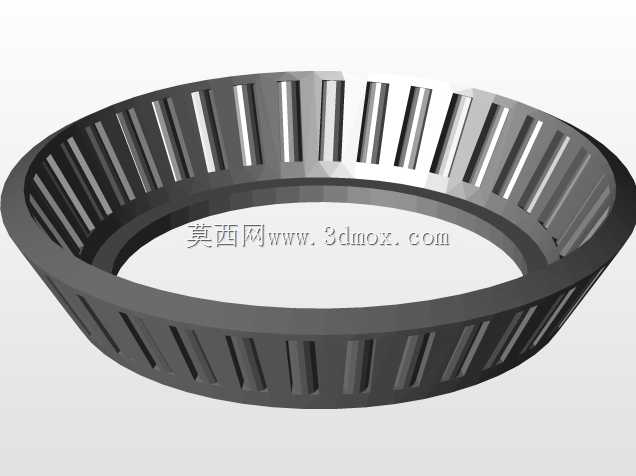

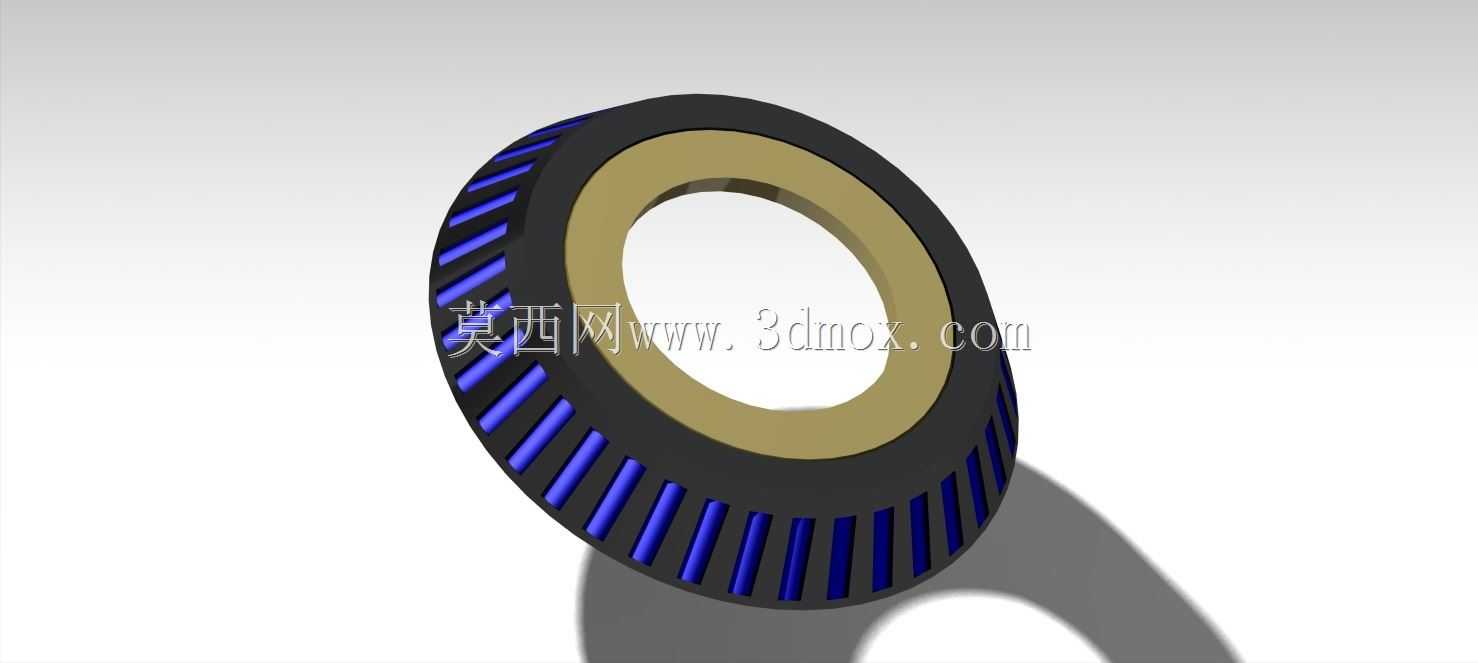

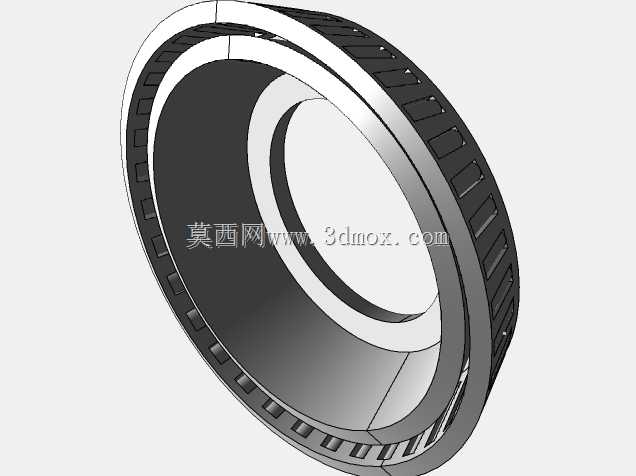

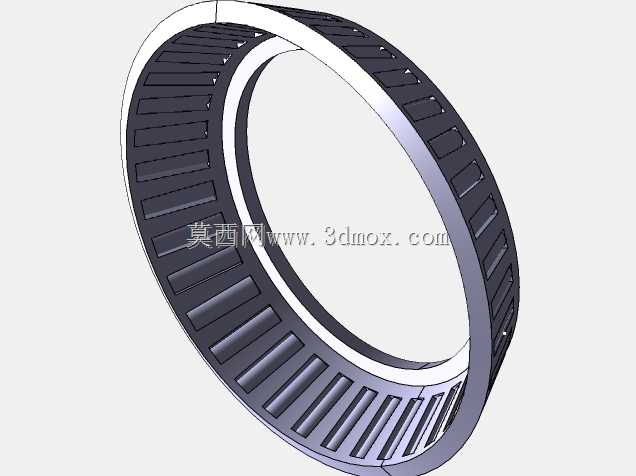

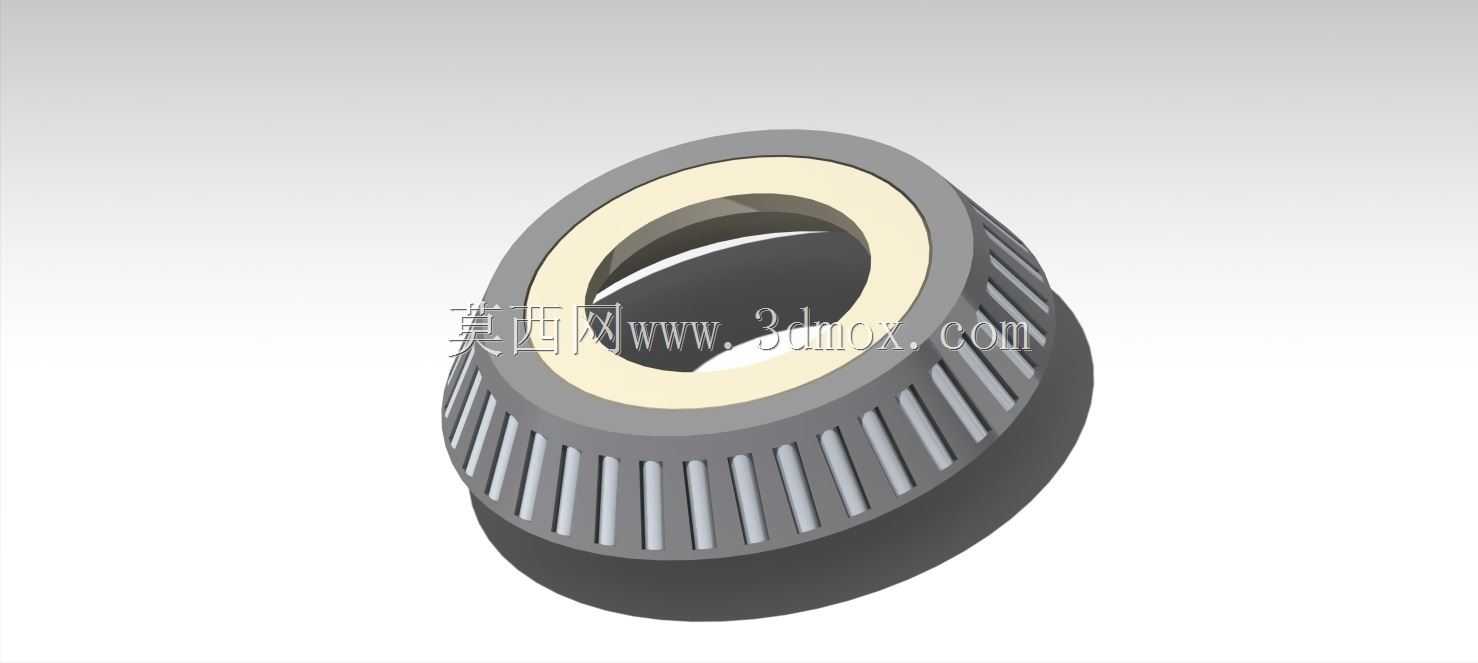

做传动结构设计的时候，很多工程师容易在支撑部件选型上踩坑，尤其是重载径向载荷的工况，选深沟球轴承往往扛不住冲击，选调心滚子轴承又会挤占过多安装空间，这时候带接触式密封的圆柱滚子轴承往往是性价比最高的选择。这类轴承的核心承载逻辑是通过线接触的滚子与滚道配合，相比点接触的球轴承，相同径向尺寸下额定动载荷能提升40%以上，特别适合冶金设备轧辊支撑、矿山输送机滚筒、减速机中间轴这类持续受径向冲击载荷的工位。从结构设计逻辑来看，这款轴承采用了外圈带双挡边、内圈无挡边的分离式设计，安装时可以先将压装好滚子的外圈装入轴承座，再单独穿入轴上的内圈，大幅降低长轴装配时的同轴度调整难度，尤其是跨距超过1米的多支撑轴系，这种分离结构能避免热装轴承时轴温过高导致的材质退火问题。外形尺寸上，这类轴承的径向截面厚度比同内径的调心滚子轴承薄15%左右，安装时要注意轴承座孔的倒角尺寸不能小于1.5mm，否则压装时容易刮伤外圈的密封胶圈，轴颈与内圈的配合公差建议选k6，过盈量控制在0.02-0.035mm之间，既能保证高速旋转时内圈不跟转，又不会因为过盈量太大导致内圈滚道变形挤压滚子。轴承外侧的蓝色接触式密封件采用丁腈橡胶材质，唇口与内圈密封槽的过盈量设计在0.1-0.15mm，既能阻挡外界粉尘、切削液进入轴承内部，又不会因为接触压力过大导致温升过高，在1500rpm以内的转速工况下，密封唇口的使用寿命能达到8000小时以上，比开式轴承的维护周期延长两倍。很多新手建模的时候容易忽略保持架的间隙设计，这款轴承的尼龙保持架兜孔与滚子的间隙留了0.2mm，既保证滚子运转时不会卡滞，又能避免滚子在兜孔内窜动产生异响，建模时要注意滚子端面与外圈挡边的轴向间隙控制在0.1-0.3mm，给轴系热伸长留出足够的窜动空间，避免运转时出现滚子端面与挡边的干摩擦。实际选型时还要注意，这类圆柱滚子轴承只能承受纯径向载荷，不能承受轴向力，如果轴系存在复合载荷，需要搭配角接触球轴承或者推力轴承做轴向定位，不能单独用这类轴承做两端固定支撑，否则轴受热伸长时会把轴承卡死。
