带皮带传动的多级啮合齿轮箱结构设计

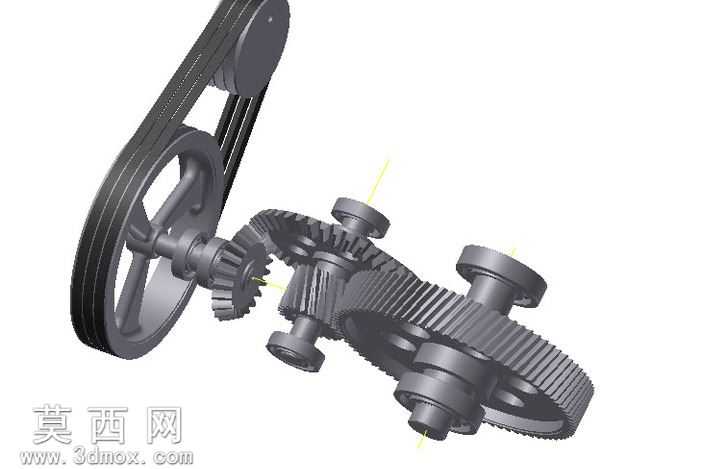

本作品为带皮带传动结构的多级啮合齿轮箱三维建模成果，整体建模过程遵循机械传动设计的严谨逻辑，首先完成整体传动方案的布局规划，确定皮带轮输入、多级圆柱齿轮与锥齿轮组合传动的动力传递路径，从输入级的带轮组件开始建模，精准还原带轮的轮槽结构、辐板造型以及传动皮带的截面形态与张紧布局，保证带传动的减速增扭初始级结构符合机械设计规范。后续依次完成各级传动轴、不同模数齿数的直齿圆柱齿轮、锥齿轮的参数化建模，每一个齿轮的齿形轮廓都按照标准渐开线齿廓生成，严格控制齿顶圆、齿根圆、分度圆的尺寸精度，确保齿轮副之间的啮合间隙处于合理范围，避免出现传动干涉问题。建模过程中对轴上的定位轴肩、轴承安装位、齿轮固定结构都做了精细化还原，每一处装配关系都按照实际机械装配逻辑设置约束，保证整体装配体可以完整呈现动力从皮带轮输入后，经过锥齿轮换向、多级圆柱齿轮减速后输出的完整传动过程。材质渲染阶段，针对不同零部件匹配对应的工业材质表现，传动皮带采用黑色橡胶材质，还原橡胶的哑光质感与表面细微纹理，齿轮与轴类零件采用调质钢的金属质感，通过调整材质粗糙度、金属度参数，呈现出机械加工后的金属表面光泽，同时对啮合齿面做了细微的光影处理，突出齿形的结构细节。整体设计思路围绕传动效率提升、结构紧凑性优化展开，通过锥齿轮实现传动方向的90度转换，搭配不同传动比的圆柱齿轮组实现目标转速输出，带传动的设置可以在输入级起到缓冲吸振、过载保护的作用，整体结构布局紧凑，各级传动部件排布合理，既满足传动功能需求，也通过三维渲染完整呈现了齿轮箱内部的传动逻辑与结构细节，可用于机械原理教学演示、传动结构方案验证等场景。
