MAN重卡驾驶室车头外观结构三维数模

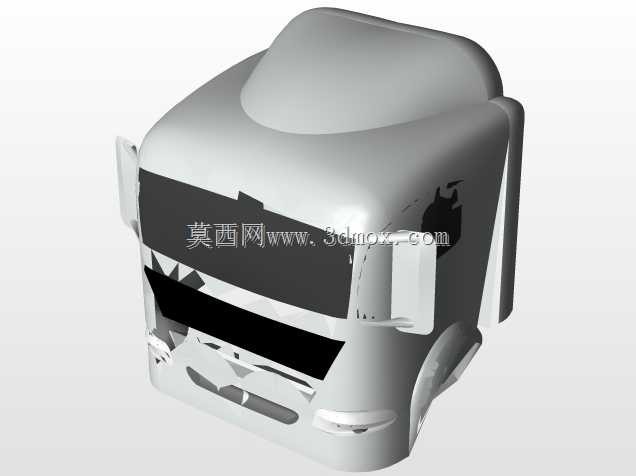

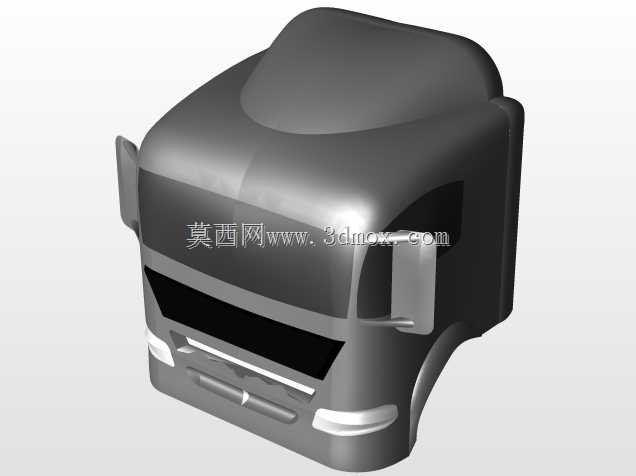

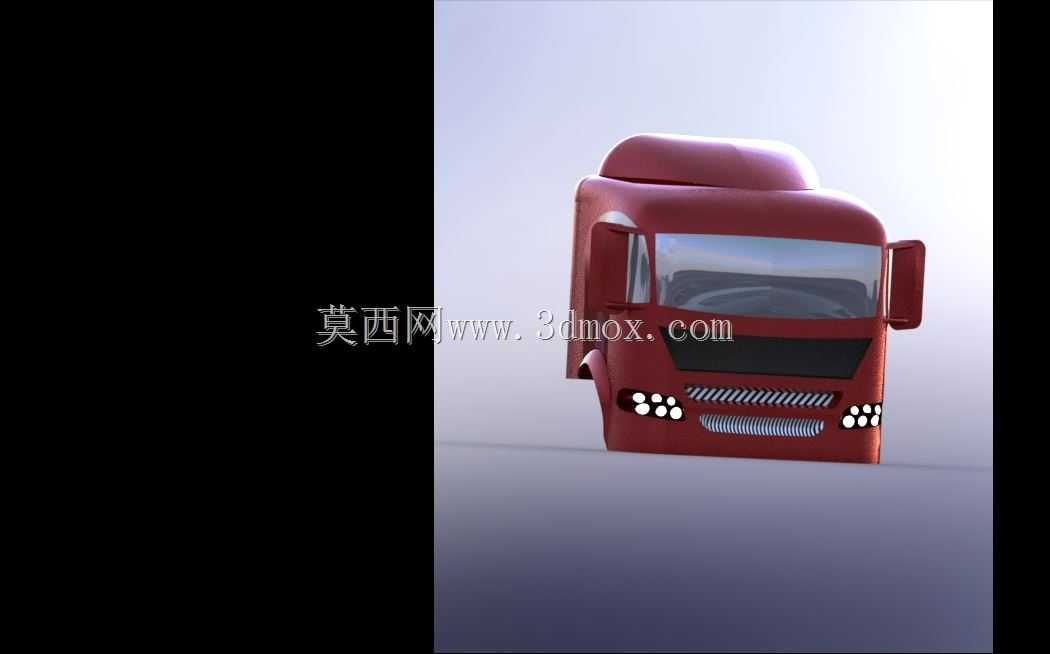

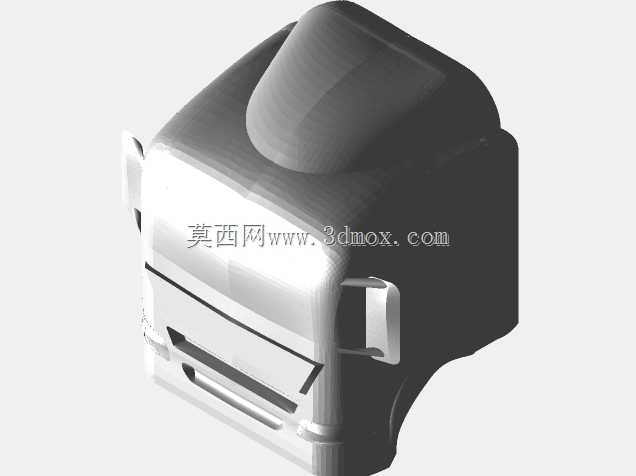

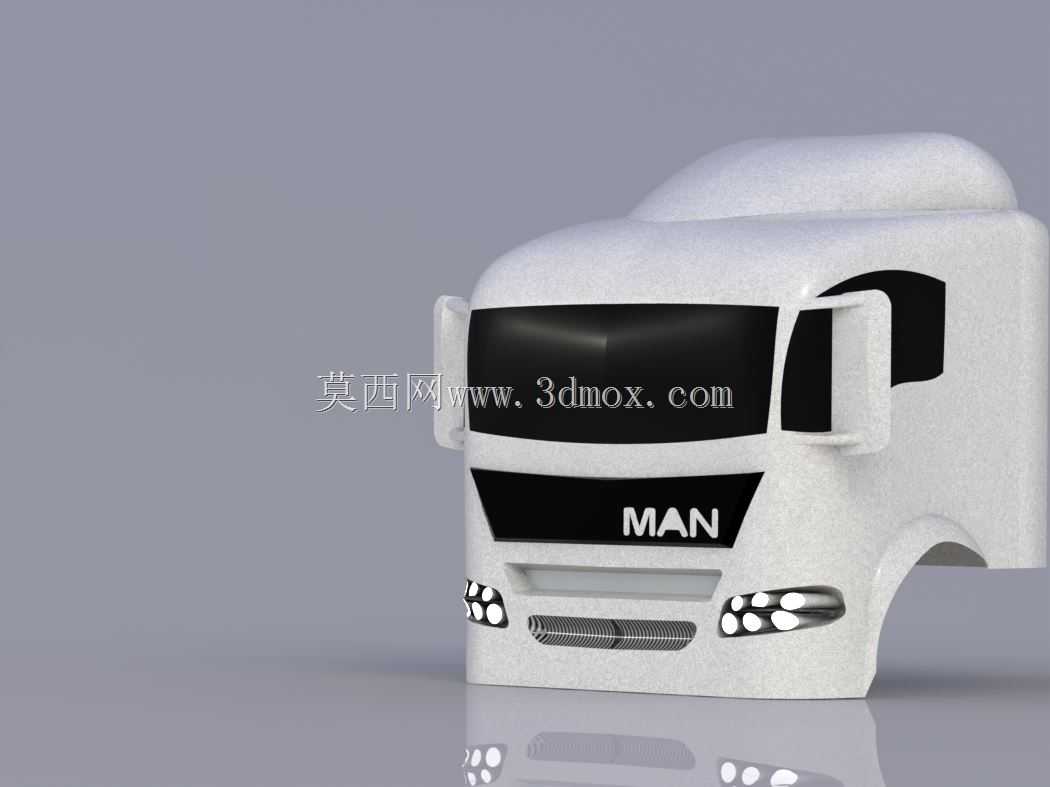

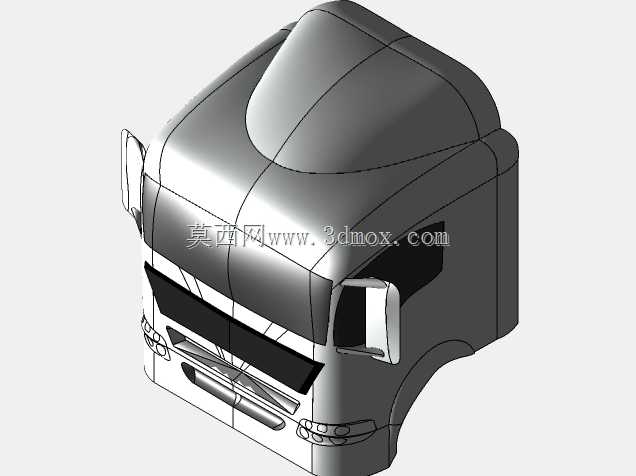

本次呈现的是MAN品牌重型卡车的驾驶室车头外观结构模型，建模过程中优先还原了量产重卡驾驶室的外覆盖件曲面特征，针对前脸的黑色装饰分区、MAN品牌标识安装位、前照灯组的嵌入边界、外摆式后视镜的安装基座位置都做了精准的曲面拟合，保证外观评审阶段的视觉还原度。从实际应用场景来看，这类驾驶室外观模型多用于商用车研发前期的造型评审环节，也可作为改装厂设计驾驶室附加外饰件的基准数模，比如加装导流罩、侧裙板、外置储物箱时，都可以依托该模型的外表面数据做安装点位的匹配校核，避免后期实车装配出现干涉问题。设计思路上，建模时优先保证了驾驶室A柱曲面的风阻优化特征，顶部的导流罩过渡曲面与驾驶室本体做了顺滑衔接，还原了量产车型降低高速行驶风阻的造型逻辑，前脸的进气格栅区域做了分层的曲面凹陷处理，既还原了实车的层次感，也预留了中冷器、散热器的进风开口边界，方便后续对接动力系统的散热匹配设计。从安装边界来看，该模型还原了驾驶室本体与底盘车架连接的下部轮廓，驾驶室后围的曲面弧度符合重卡平头驾驶室的布局特征，侧窗的凹陷深度、车门把手的安装凸台位置都贴合实车的装配尺寸，做外饰改装设计时可以直接提取对应曲面做贴合设计，不需要额外重新扫描实车数据。前照灯组的模型做了独立的分区，灯组内部的灯珠排列区域做了示意性结构还原，方便灯具配套厂做配套灯组的外形匹配，前脸的挡风玻璃区域做了倾斜角度的还原，符合重卡驾驶室降低风阻、优化驾驶员前方视野的设计需求，两侧的外后视镜支架安装位做了凸台结构预留，后续设计可调式后视镜支架时可以直接匹配安装孔位的位置，不需要额外调整曲面。整个模型的外表面曲率连续，没有明显的曲面折痕，可直接用于渲染制作产品宣传物料，也可导入CAE软件做外流场风阻仿真分析的基础模型，为后续的驾驶室气动优化提供基础数模支撑。
