多规格车用加油导气漏斗结构设计

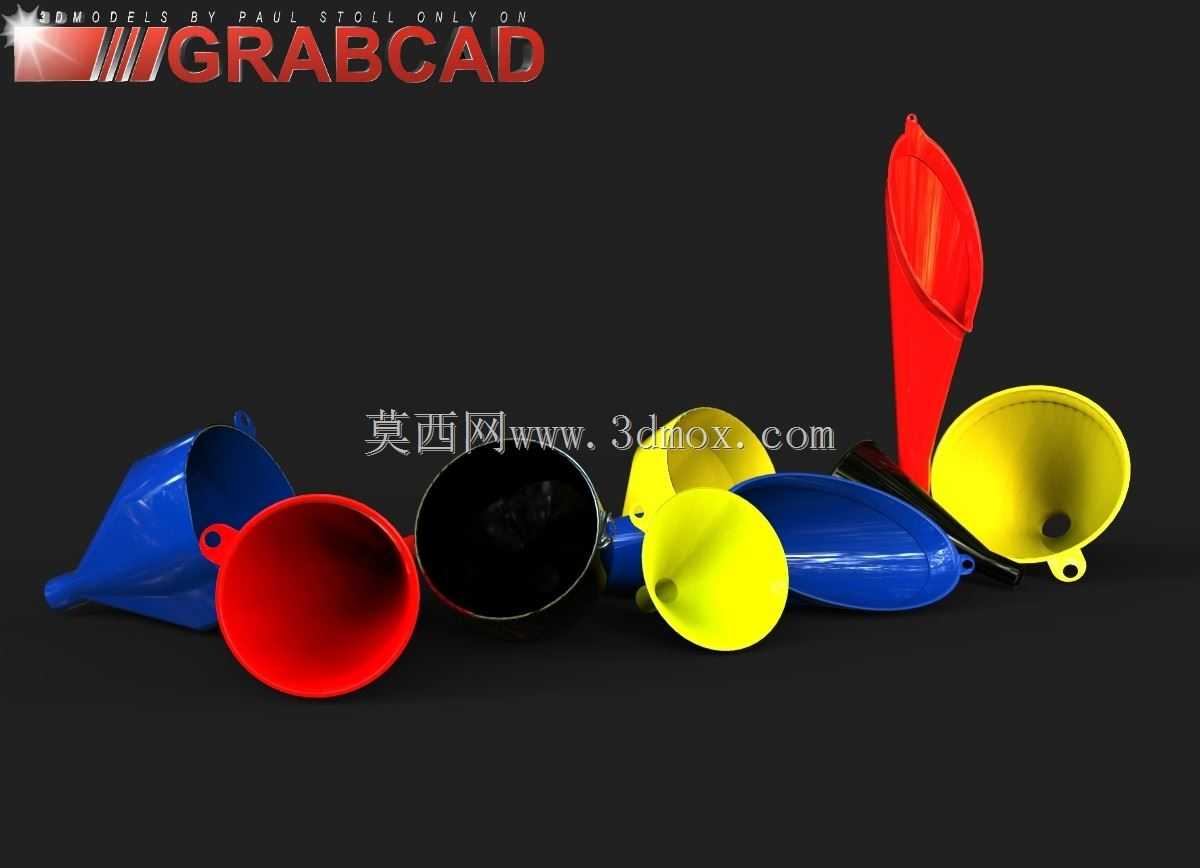

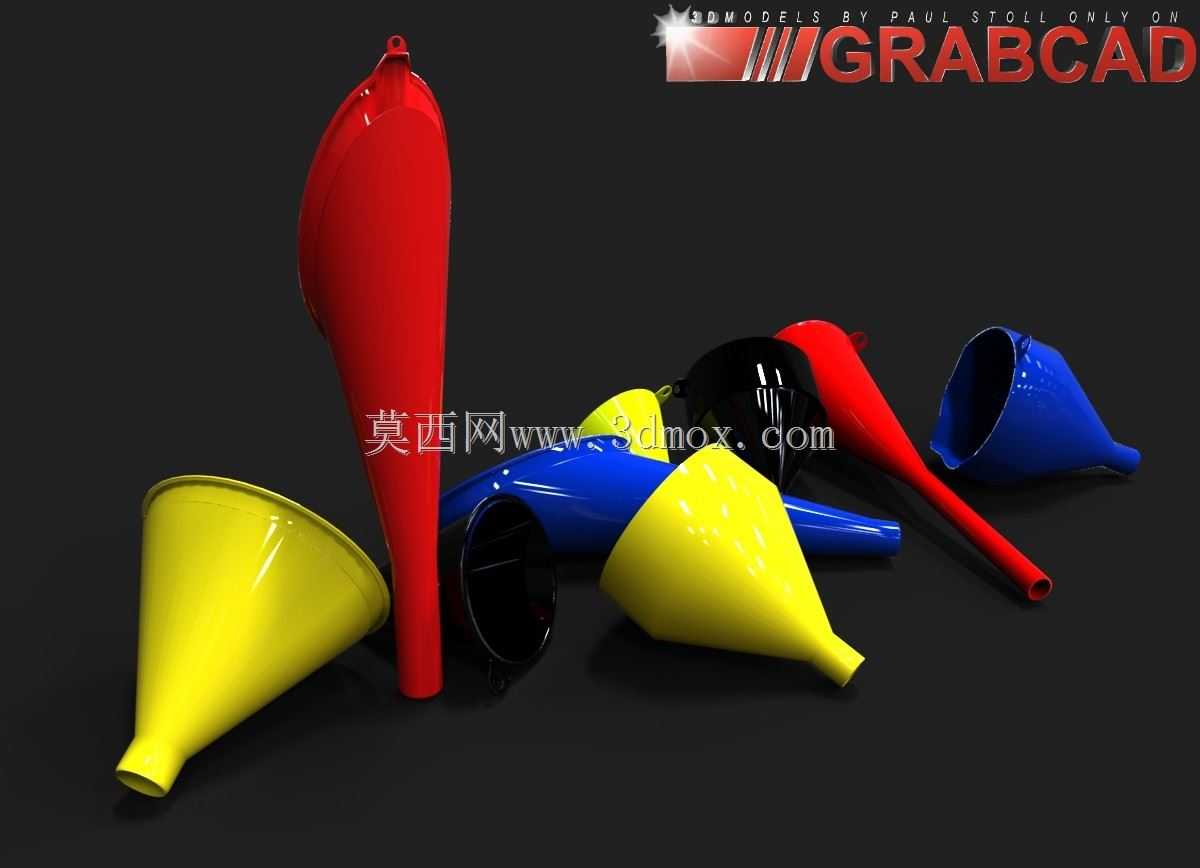

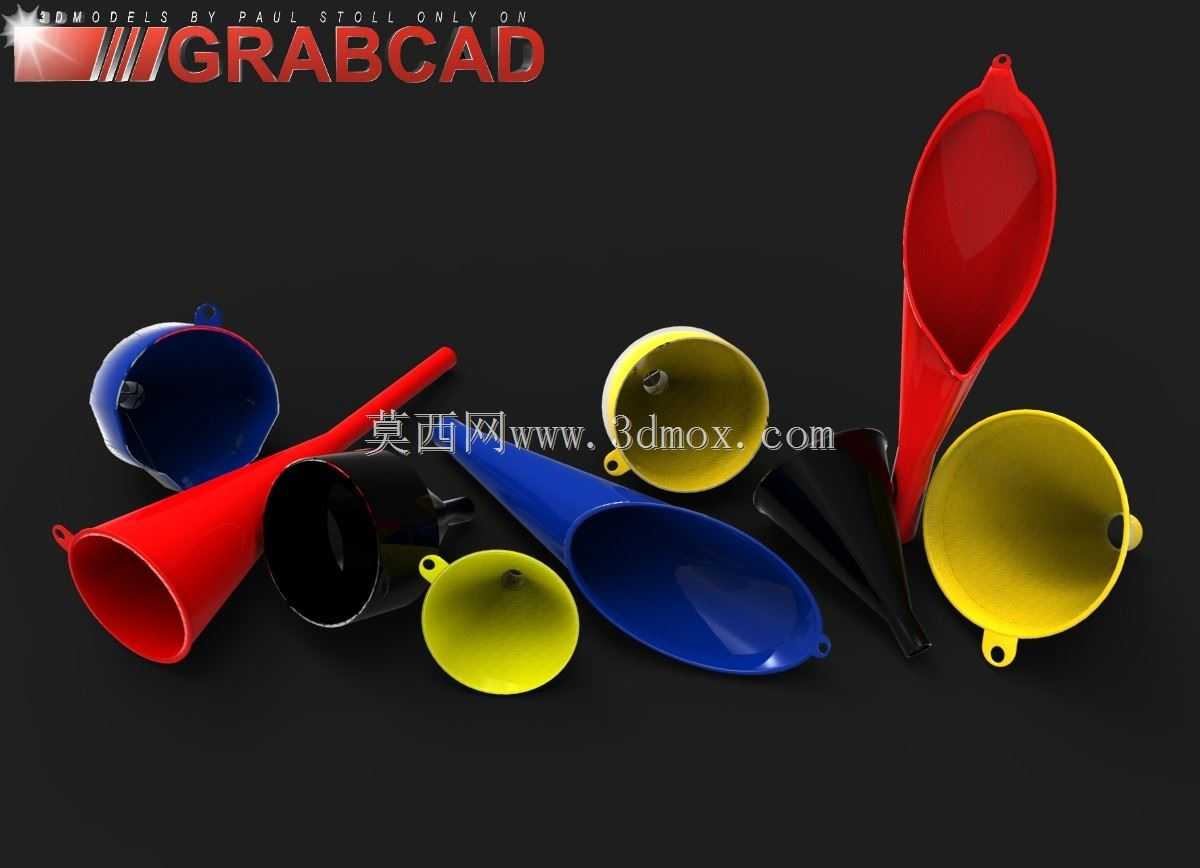

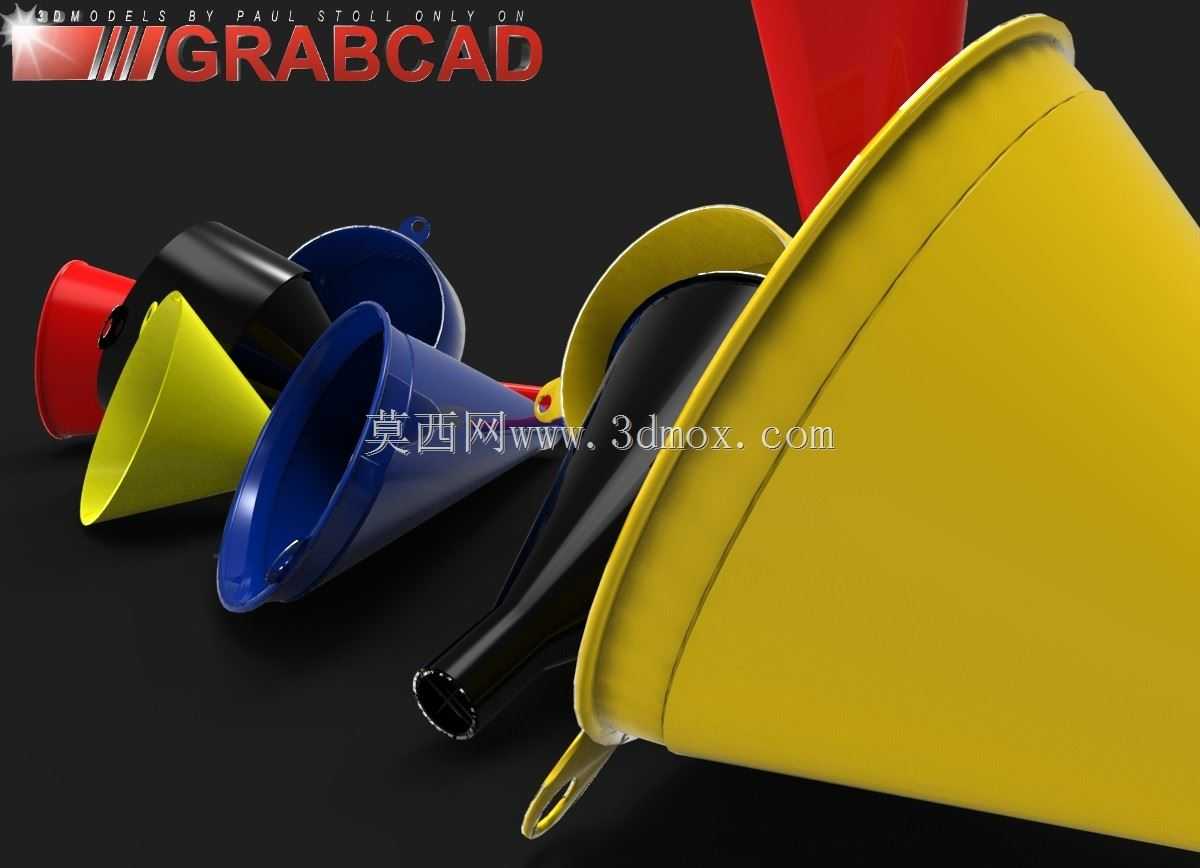

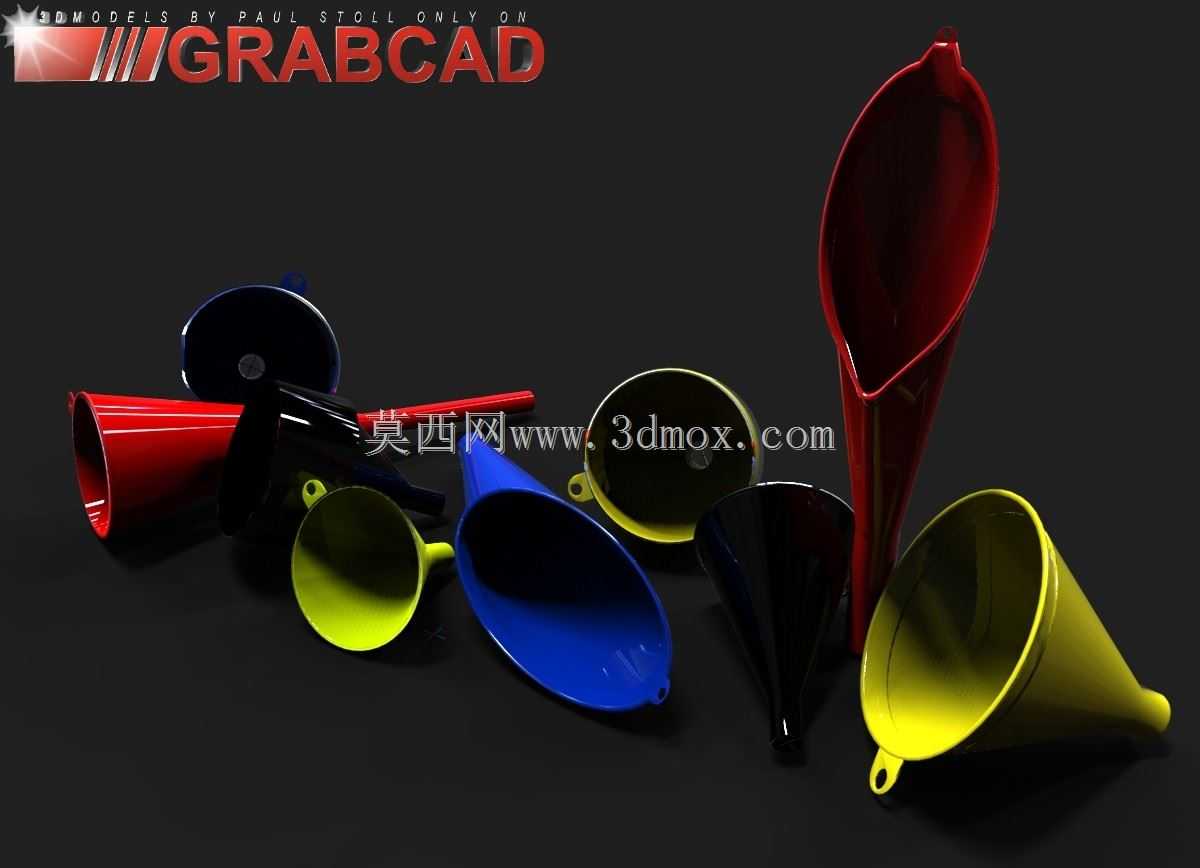

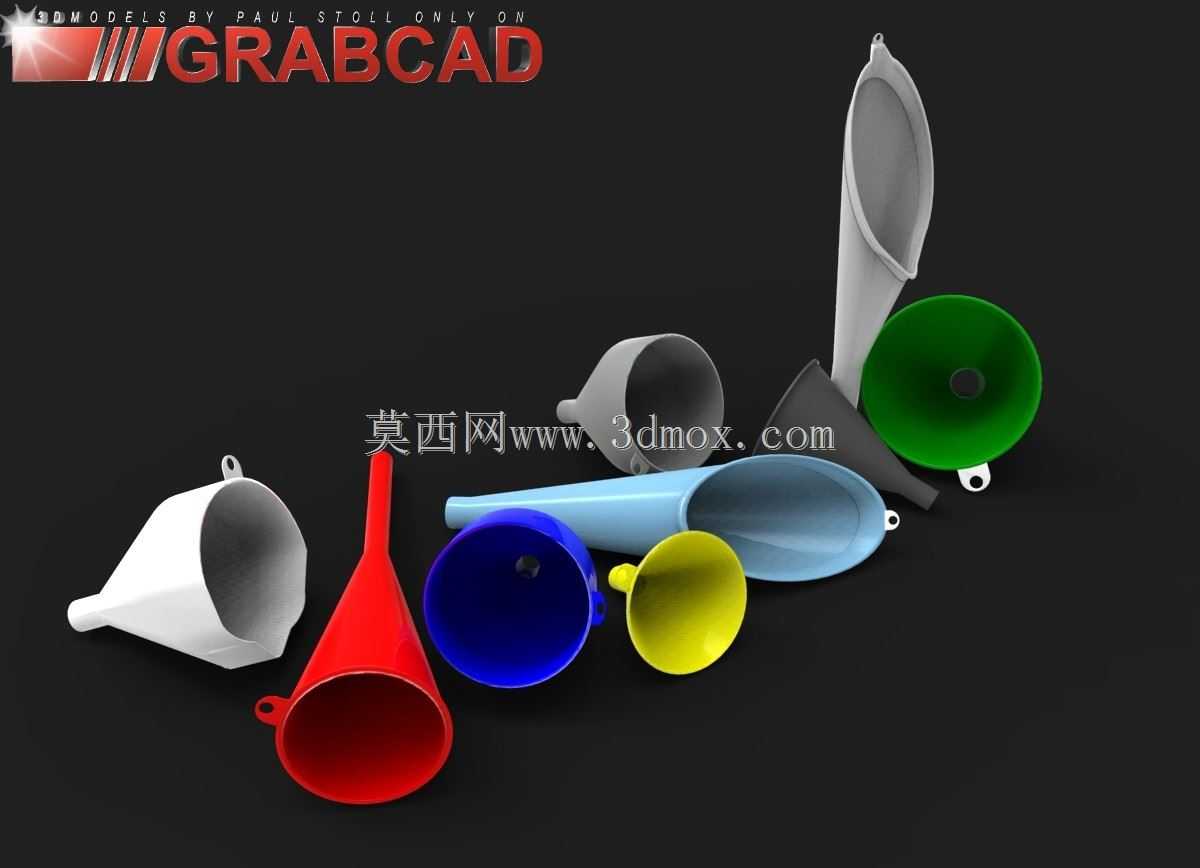

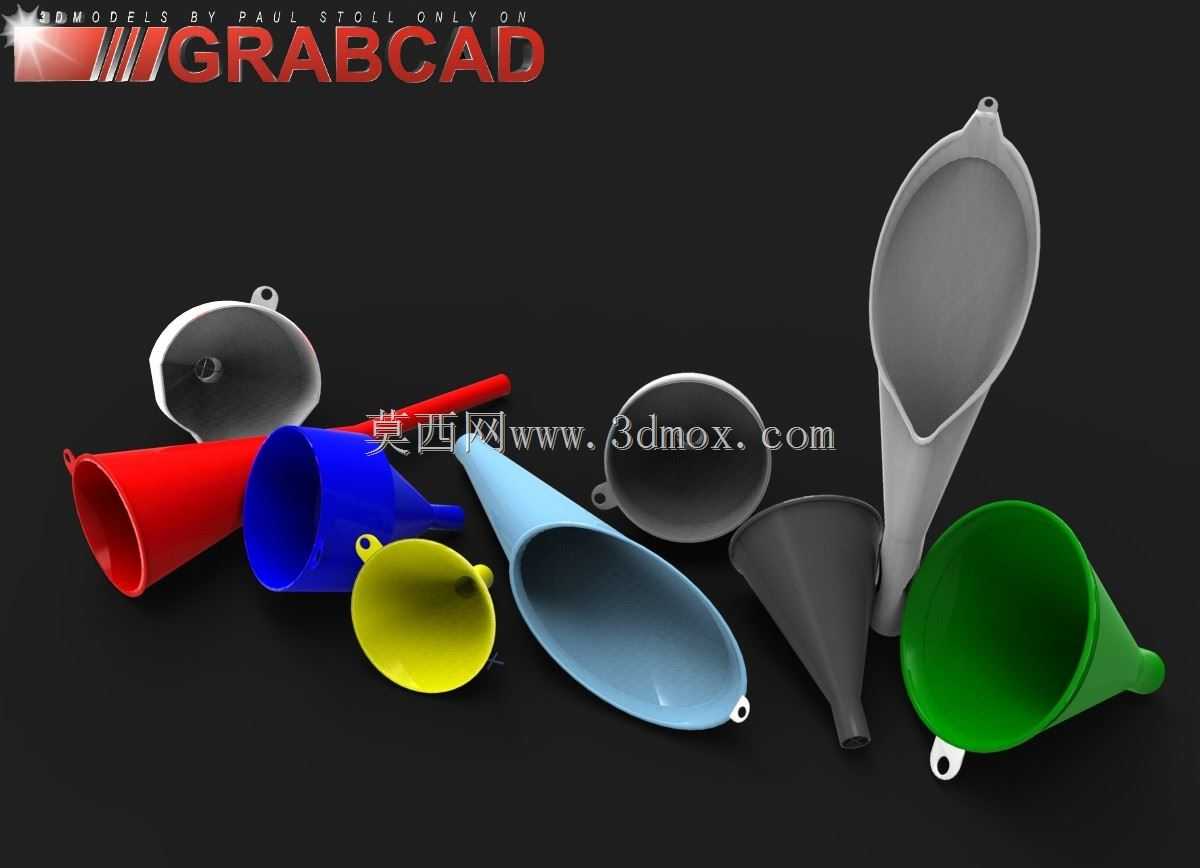

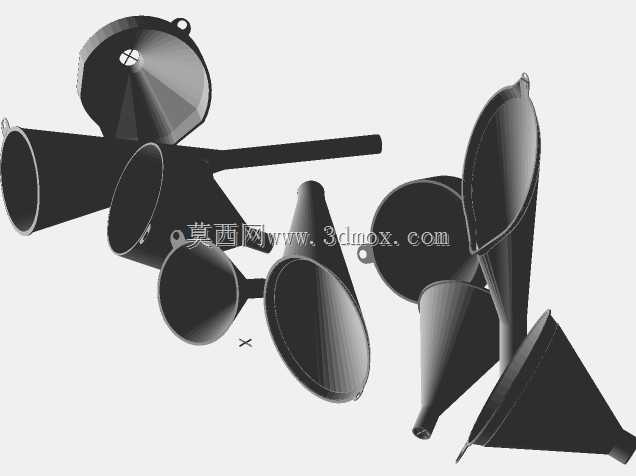

这类漏斗主要面向汽修维保、小型燃油设备加注、车间零散油料转运场景设计，日常作业中，加注汽油、机油、齿轮油等流动性液体时，常遇到加注口口径小、位置隐蔽的问题，无辅助工具加注极易造成油料泼洒，既浪费物料也存在安全隐患，不同规格的漏斗可适配不同口径的加注场景，窄长型漏斗可深入狭窄的设备加注口，大口径宽边漏斗适配大流量快速加注需求。从功能设计上看，所有漏斗尾部都设计了带挂孔的凸耳结构，作业结束后可直接挂在工位挂架上沥干残留油料，避免堆积油污，不同锥度的漏斗对应不同的加注流速，锥度较缓的长漏斗可控制液体流速，避免加注过快导致的溢油、反喷，适合加注黏度较高的齿轮油、液压油；锥度较大的宽口漏斗通流面积大，适合大流量加注汽油、柴油等低黏度油料，部分漏斗边缘做了卷边强化处理，手持加注时不易割手，同时提升结构刚性，长期使用不会出现锥口变形的问题。设计过程中首先要确定不同规格的通流边界，最小款漏斗出口内径控制在8mm，可适配摩托车、小型通用汽油机的细小加注口，最大款漏斗出口内径25mm，适配货车、工程机械设备的大油箱口，所有漏斗的锥面角度控制在35度到45度之间，这个角度区间既能保证液体依靠自重顺畅流下，不会在锥面残留过多挂壁液体，也能控制漏斗整体高度，避免过高导致的收纳不便。安装使用层面，这类漏斗无需额外固定结构，使用时仅需将出口端插入待加注容器口，锥面的自然斜度可卡在加注口端面，单手即可扶住稳定，部分带加长导流嘴的款式，导流嘴做了15度的倾斜角度，可适配侧置、倾斜布置的加注口，无需刻意调整容器角度即可完成加注。不同颜色的款式可做油料分类标识，比如红色对应汽油加注、黄色对应机油加注、蓝色对应冷却液加注，避免不同油料混用造成的污染，这一设计在多工种协同的汽修车间、设备运维班组中实用性很强，可从源头减少混料风险。锥壁厚度控制在1.2mm到1.5mm之间，兼顾结构韧性与重量，手持作业时不会有过重的负担，意外摔落也不会出现开裂破损，导流嘴末端做了圆弧收边处理，插入加注口时不会刮伤油箱口的密封橡胶圈，长期使用也不会破坏加注口的密封结构。
