PG7规格金属电缆防水接头三维设计

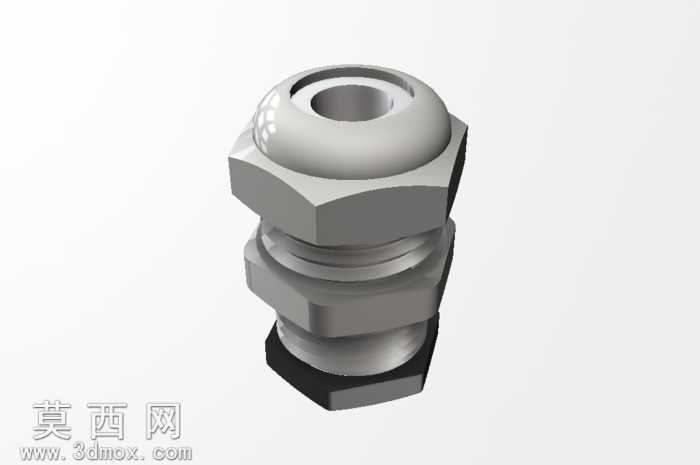

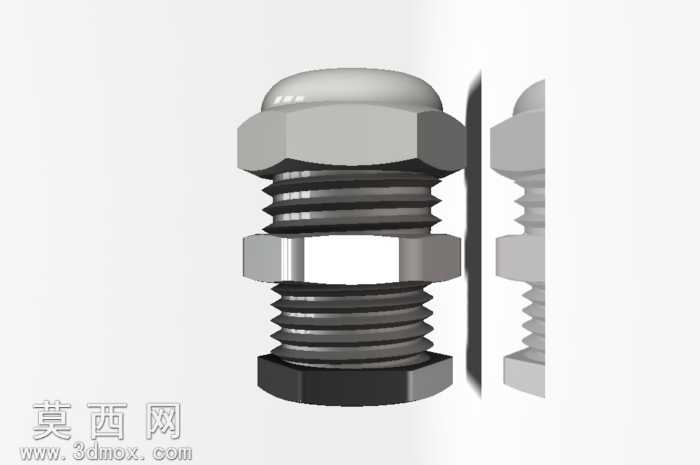

本作品为PG7规格金属电缆接头的三维参数化设计模型，整体采用金属质感材质进行渲染表现，精准还原了该类电缆接头的典型结构特征。建模过程中首先依据PG7接头的标准尺寸参数，以回转体特征为基础构建主体轮廓，顶部设计为圆弧过渡的穿线端，该部位采用光滑弧面处理，能够在穿入电缆时避免划伤线缆外护套，同时保证与线缆贴合的紧密性。中部设置标准六角拧动结构，建模时精准绘制六角对边尺寸，预留适配标准扳手的操作空间，方便现场安装时施加拧紧力矩，六角部位的棱边做了微小倒角处理，既符合实际加工工艺特征，也避免渲染时出现锐利边的生硬光影效果。主体螺纹部分采用精确的螺纹特征建模，还原公制细牙螺纹的牙型轮廓，保证与配套锁紧螺母的配合精度，螺纹段下方设置密封垫圈安装位，预留的环形槽尺寸适配标准橡胶密封垫圈，能够实现安装后的IP防护效果。底部同样设置六角锁紧结构，与中部六角形成配合，可分别固定在柜体安装孔的两侧，实现接头的稳固安装。材质设置上，主体部件采用镀锌金属材质，调整金属粗糙度参数模拟锌层的亚光金属质感，密封部位采用黑色橡胶材质，调整漫反射与粗糙度参数还原橡胶的哑光磨砂质感，渲染时采用柔和的工作室光照环境，多角度展现接头的结构细节与材质表现。设计过程中严格遵循电缆接头的行业尺寸规范，各部位尺寸公差按照通用五金配件的装配要求设定，既保证模型的外观还原度，也可用于装配干涉检查、安装模拟等工程场景，模型各特征参数可编辑，能够快速衍生出同系列不同规格的电缆接头模型，满足不同线缆外径的适配需求。
