乘用车铝合金轮毂逆向结构设计方案

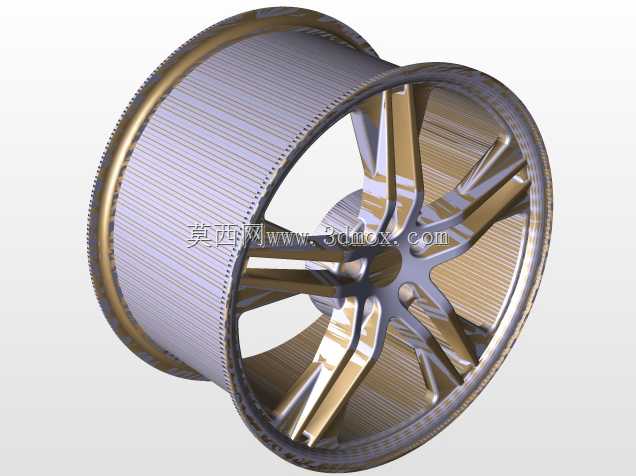

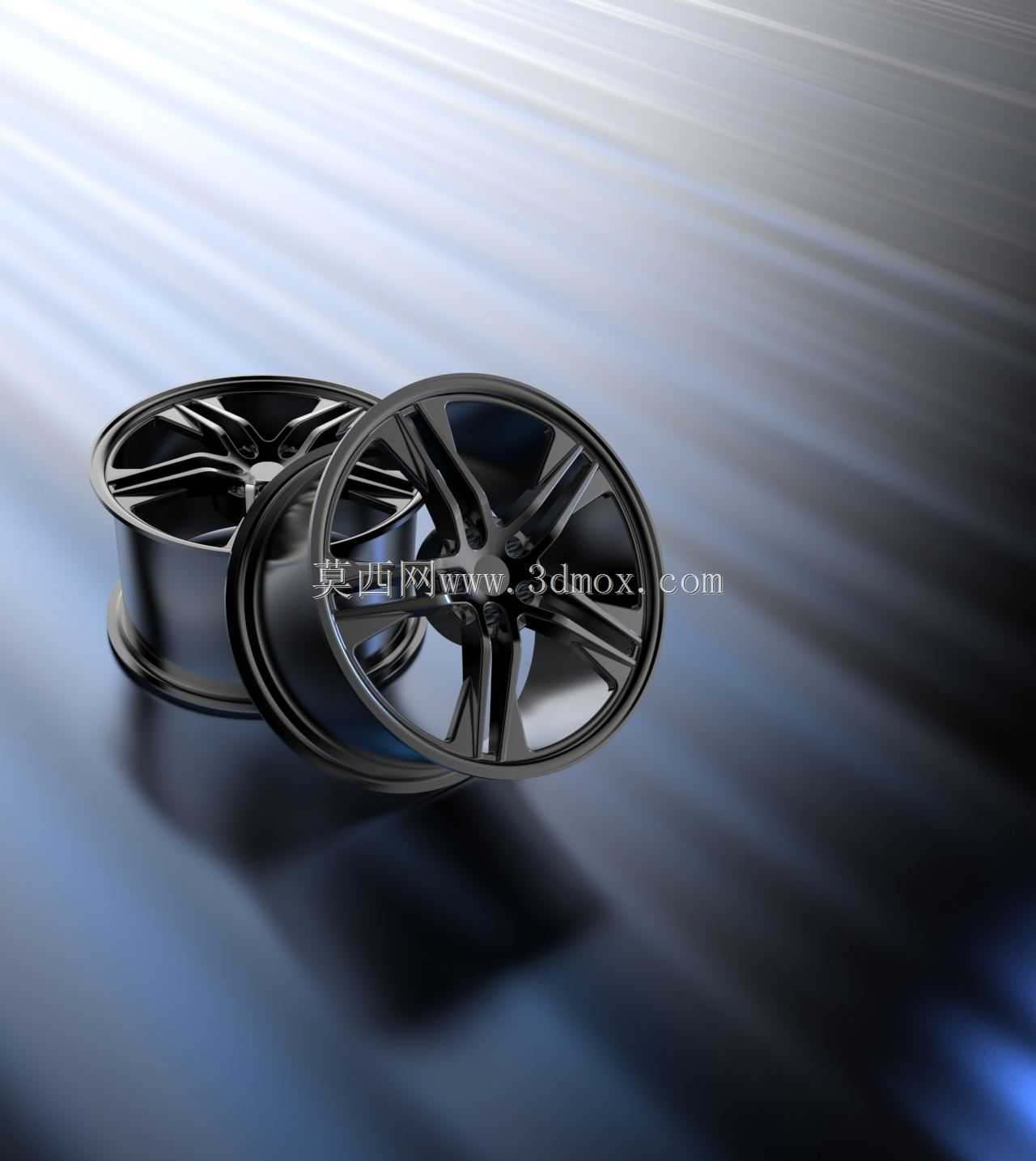

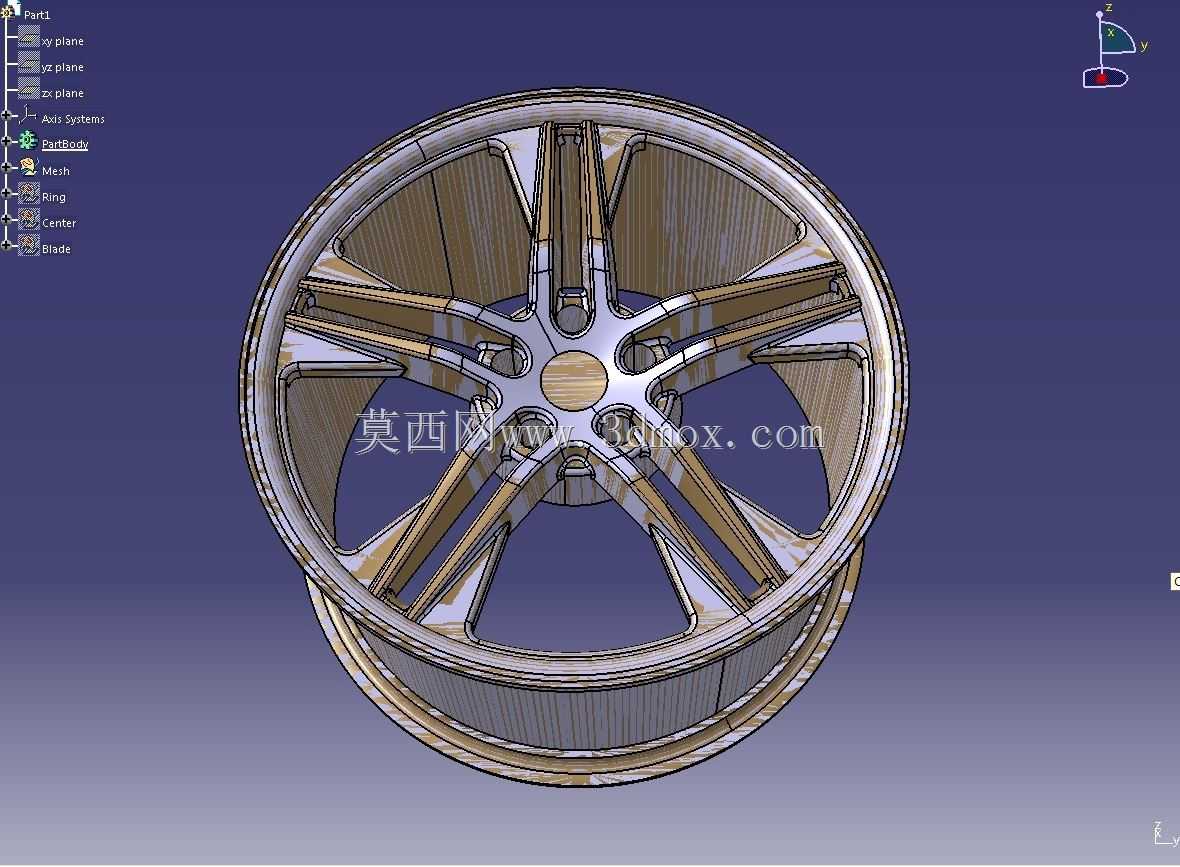

在整车行走系统的部件开发流程里，轮毂作为连接车桥与轮胎的核心承载构件，其结构合理性直接关系到行驶过程中的载荷传递、动态平衡以及散热表现，日常的结构设计工作中，逆向开发是成熟零部件改型优化的常用路径，能够在已有成熟量产结构的基础上快速完成适配调整，缩短开发验证周期。从实际装车场景来看，这类铝合金轮毂主要适配家用乘用车型，日常行驶过程中需要承受垂直方向的整车载荷、加减速时的纵向扭矩以及转向工况下的横向剪切力，同时还要兼顾制动系统的散热需求，轮辐之间的镂空区域并非单纯为了造型美观，核心作用是给制动盘、制动卡钳预留足够的通风空间，避免连续制动时热量堆积导致制动效能衰减。做逆向结构梳理的时候，首先要确认的就是安装边界的核心尺寸，包括中心孔的定位直径、PCD螺栓孔的分布圆直径与孔位数量、轮辋的J值适配宽度、ET偏距的数值范围，这些参数直接决定了轮毂能不能和对应车型的转向节、制动总成完成匹配，一旦尺寸出现偏差，哪怕外观造型完全一致，也会出现安装干涉、轮距偏移、高速抖动等实际装车问题。轮辐的结构设计采用了五辐式的受力布局，每一组轮辐都对应螺栓孔的受力传递路径，把路面传递过来的冲击载荷均匀分散到整个轮盘的安装面上，避免局部应力集中导致的结构开裂，轮辐背面做了不等厚的过渡处理，在靠近轮辋的边缘位置适当减薄来控制整体重量，靠近中心安装盘的位置则做了加厚加强，保证螺栓锁紧区域的结构刚度。轮辋的胎圈座位置严格匹配无内胎轮胎的密封要求，设计有对应的凸峰结构，防止轮胎在低气压或者高速转向时出现脱圈风险，气门嘴的安装孔位预留了标准的安装尺寸，适配常规的橡胶气门嘴与金属胎压监测气门嘴。整个建模过程中需要重点关注曲面的光顺性，轮辐表面的光影过渡要连续，既能够满足后期表面喷涂、抛光的工艺要求，也能减少高速行驶时的风阻紊流，同时所有的转角位置都做了圆角过渡处理，避免加工过程中出现应力集中的尖角，也能减少装车后行驶过程中应力疲劳导致的裂纹萌生。
