彩色分瓣耦合传动演示轮结构设计

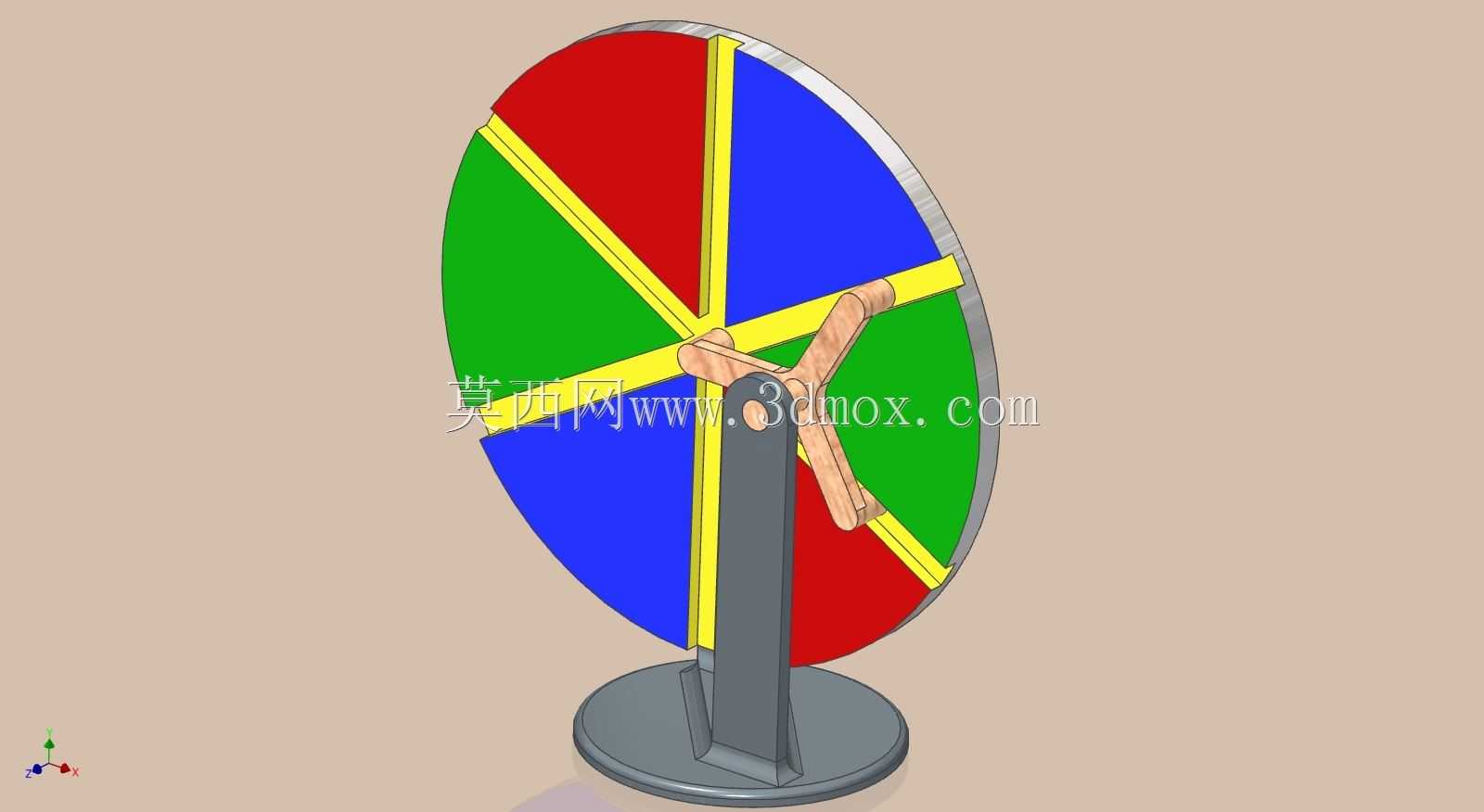

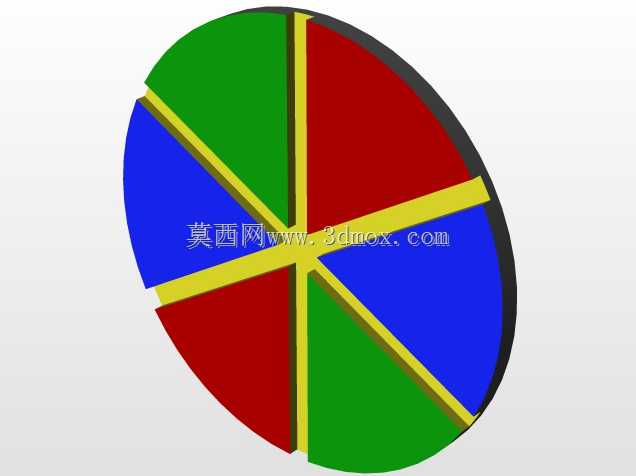

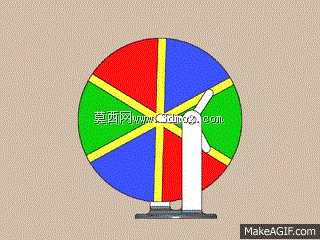

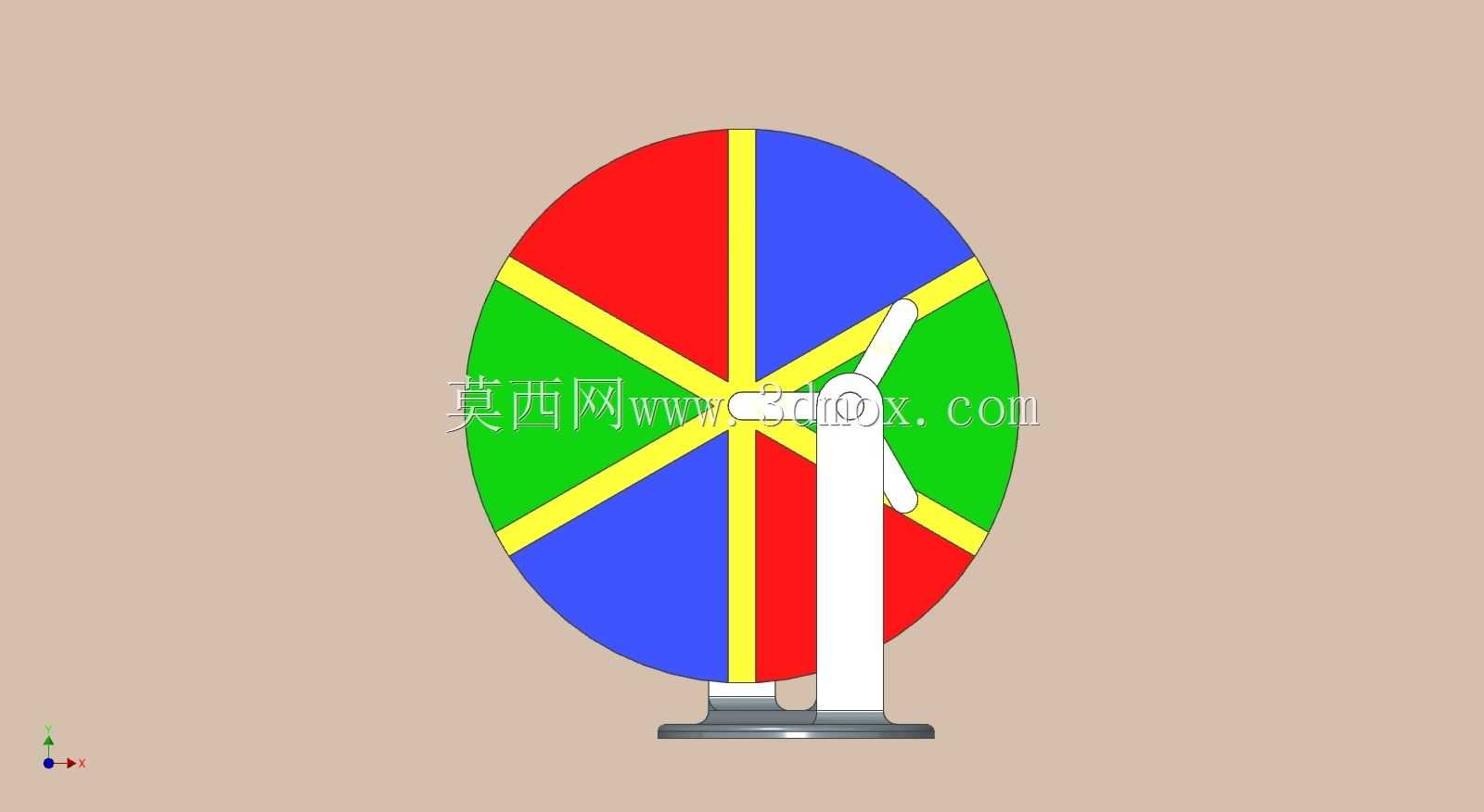

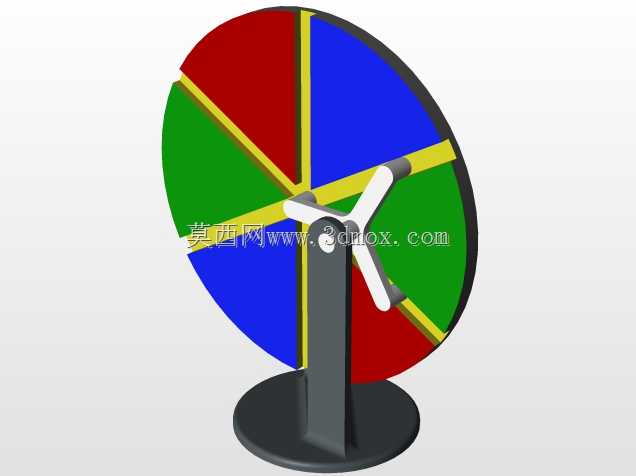

这款耦合传动演示结构，主要面向机械原理教学、传动方案验证场景使用，日常可布置在机械专业实验室、企业研发部门的方案展示区，用来直观呈现动力耦合传递的运动逻辑，帮助设计人员、在校学生快速理解多路径动力汇流、分动的实际运行状态，相比纯二维原理图，实体化的演示结构能更清晰展现运动过程中的部件干涉情况、力矩传递路径，减少方案设计阶段的原理性错误。从结构功能来看，轮体采用六等分彩色分瓣设计，不同色块对应独立的动力传递路径，每瓣扇区通过辐条位置的耦合接触面实现动力衔接，当外部动力输入到中心转轴时，可通过不同扇区的接合组合，实现单路输出、多路分动、动力耦合汇流等多种传动模式，适配不同的动力传输演示需求。底座部分采用立式支撑结构，中心转轴的安装位预留了标准的轴系配合公差，可直接搭配常规的微型伺服电机、手摇输入模块使用，不需要额外加工转接件，安装边界上，底座的安装孔位按照通用演示台的固定间距设计，可直接固定在标准实验台架上，轮体的最大回转半径控制在演示观察的舒适尺寸范围内，转动时不会超出底座的支撑边界，避免运行过程中出现倾覆风险。设计过程中，优先考虑了运动演示的直观性，将不同的传动路径用高对比度的色彩区分，观察者不需要拆解结构就能直接识别当前参与动力传递的路径，辐条部分的耦合接触面采用了渐开线贴合轮廓，保证动力传递过程中无冲击、无卡顿，转动过程中扇区之间的接合间隙控制在极小范围内，避免出现传动回差影响演示精度。轮体与中心轴的连接采用键槽配合，保证转动过程中轮体与转轴无相对滑动，支撑座内部预留了轴承安装位，可搭配深沟球轴承降低转动阻尼，即使是手动驱动也能获得顺滑的转动手感，整体结构没有冗余的装饰部件，所有外露结构都服务于传动原理展示，方便使用者观察每一个运动环节的动作逻辑，在做传动方案验证时，可直接通过调整扇区的接合状态，模拟不同工况下的动力分配效果，为实际的传动系统设计提供直观的参考依据。
