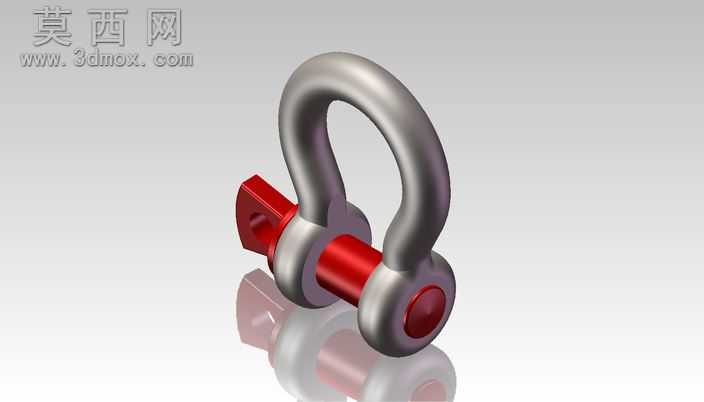

克罗斯比起重弓形卸扣三维模型

本模型为克罗斯比系列起重弓形卸扣，采用SolidWorks软件进行全参数化建模完成，整体建模过程严格遵循起重卸扣的实际生产尺寸标准，还原了产品的真实结构比例。建模阶段首先绘制卸扣主体的U形环轮廓草图，通过扫描特征生成环形主体结构，对环体两端的销轴安装孔位进行精准的同轴度约束，确保后续销轴装配的配合精度；销轴部分采用旋转特征生成杆身，端部的限位凸台与锁止结构通过拉伸切除与圆角特征完成细节刻画，所有棱边均按照实际产品的工艺要求添加了对应半径的圆角过渡，避免应力集中的结构缺陷。材质渲染阶段，将U形环与销轴主体赋予高强度合金结构钢材质，调整金属材质的粗糙度与反射参数，还原锻造合金钢的哑光金属质感，销轴端部的标识区域赋予红色漆面材质，与金属本体形成清晰的视觉区分，提升模型的辨识度。结构设计上，该卸扣为弓形卸扣结构，相比直形卸扣拥有更大的内部承载空间，可适配多根吊索同时连接的使用场景，销轴与环体采用间隙配合设计，既保证销轴可顺利拆装，又控制配合间隙在合理范围内，避免吊装作业中出现销轴窜动的安全隐患。模型完整还原了克罗斯比卸扣的产品细节，包括环体的锻造弧度、销轴的锁止结构、端部的受力加强区域，可用于起重索具的装配模拟、吊装方案的可视化演示、五金产品的结构教学等场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整额定载荷对应的尺寸规格，快速衍生出不同吨位的同系列卸扣模型，为起重吊装相关的设计工作提供可靠的三维模型支撑。
