碳管搭载TBS探测万向调节支架结构

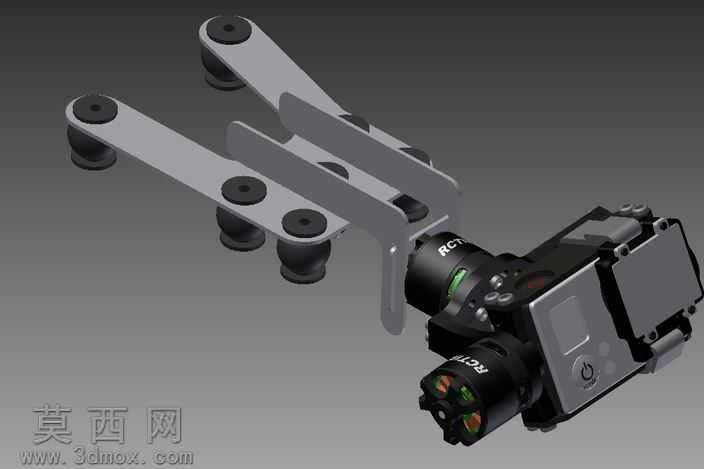

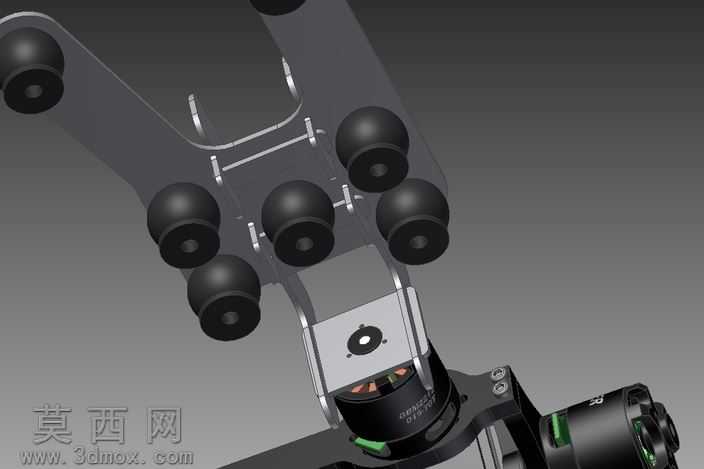

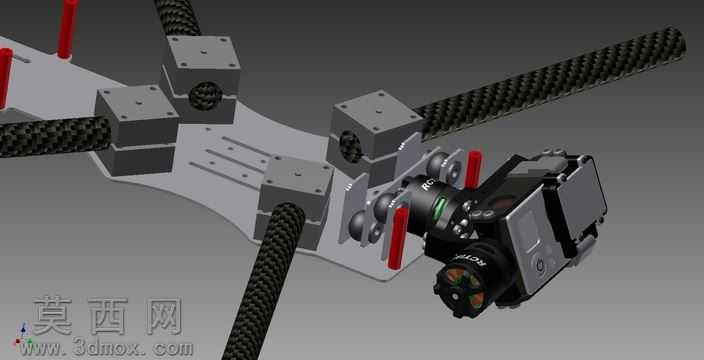

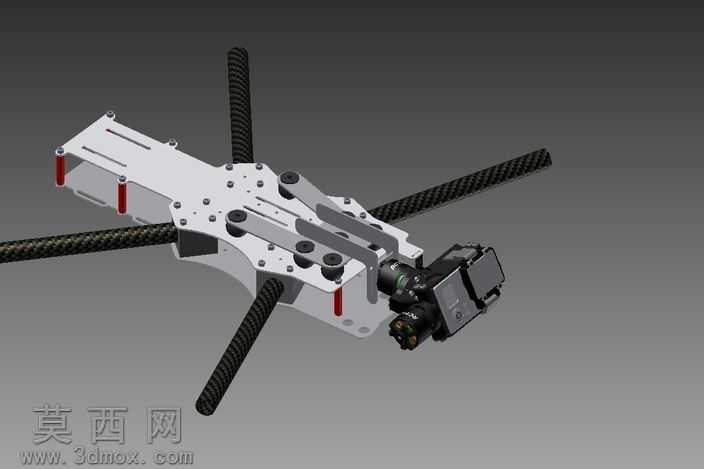

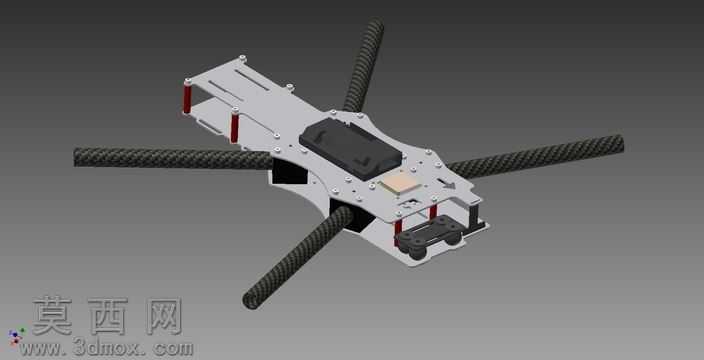

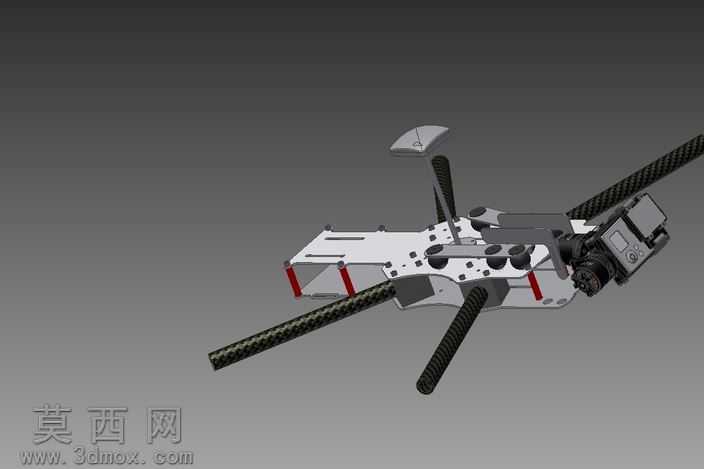

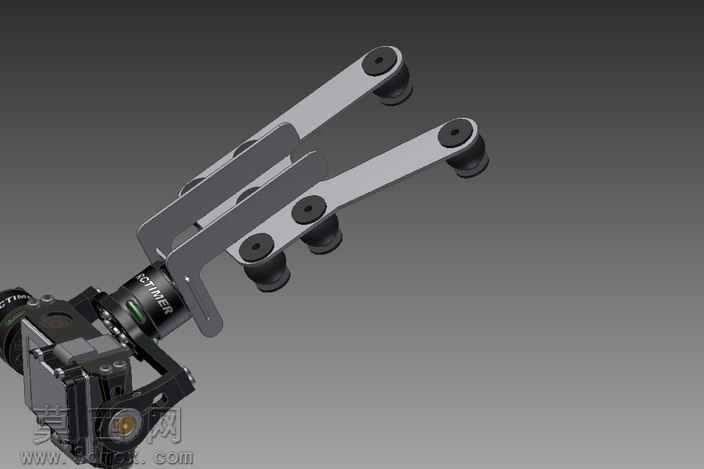

本作品为适配碳管机架的探测设备万向调节搭载支架，整体采用三维建模软件完成全参数化设计，建模过程中先以碳管杆件的标准外径作为装配基准，逐一绘制各连接块的夹持内腔、螺栓过孔与定位凸台结构，确保每一处夹持位都能与碳管外壁紧密贴合，避免装配后出现松动滑移的问题。支架主体连接结构采用金属哑光材质渲染，还原铝合金机加工零件的细腻磨砂质感，碳管部分赋予编织纹理的碳纤维材质，清晰呈现碳纤材料特有的交错编织纹路，减震部件采用半透明软胶材质，区分出减震球的弹性体属性，搭载的探测设备部分则做了分色处理，镜头区域赋予高反光玻璃材质，机身部分做哑光黑塑料质感，不同部件的材质区分清晰，能够直观分辨各结构的功能属性。结构设计上采用多轴万向调节逻辑，中心搭载平台通过多组减震球与主安装座连接，可有效过滤机架传递的高频振动，避免探测设备成像出现抖动模糊的问题；四周的碳管夹持块采用分体式锁紧结构，通过螺栓收紧即可牢固抱紧不同方向延伸的碳管杆身，无需对原有碳管机架做打孔、裁切等破坏性改装，可适配多旋翼类机架的碳管排布间距；搭载平台预留了通用安装孔位，可兼容不同尺寸的探测摄像设备，调节结构支持俯仰、横滚多个角度的微调，锁紧后可保持探测设备的朝向稳定，不会在设备运行过程中出现角度偏移。设计过程中重点考量了支架的轻量化与结构强度平衡，在保证连接刚性的前提下对各连接块做了减重槽设计，尽可能降低支架整体重量，减少对机架负载的占用；同时对各活动调节位做了限位结构设计，避免调节过程中出现角度超程导致设备磕碰机架的问题，所有装配孔位都做了同轴度校验，确保实物装配时各部件可顺利对位，不会出现干涉卡滞的情况。渲染阶段采用柔和的工业灰背景，搭配定向打光突出支架的结构层次与材质细节，阴影做了柔化处理，清晰展现各部件的装配关系与空间位置，让观看者可以快速理解支架的安装方式与调节逻辑。
