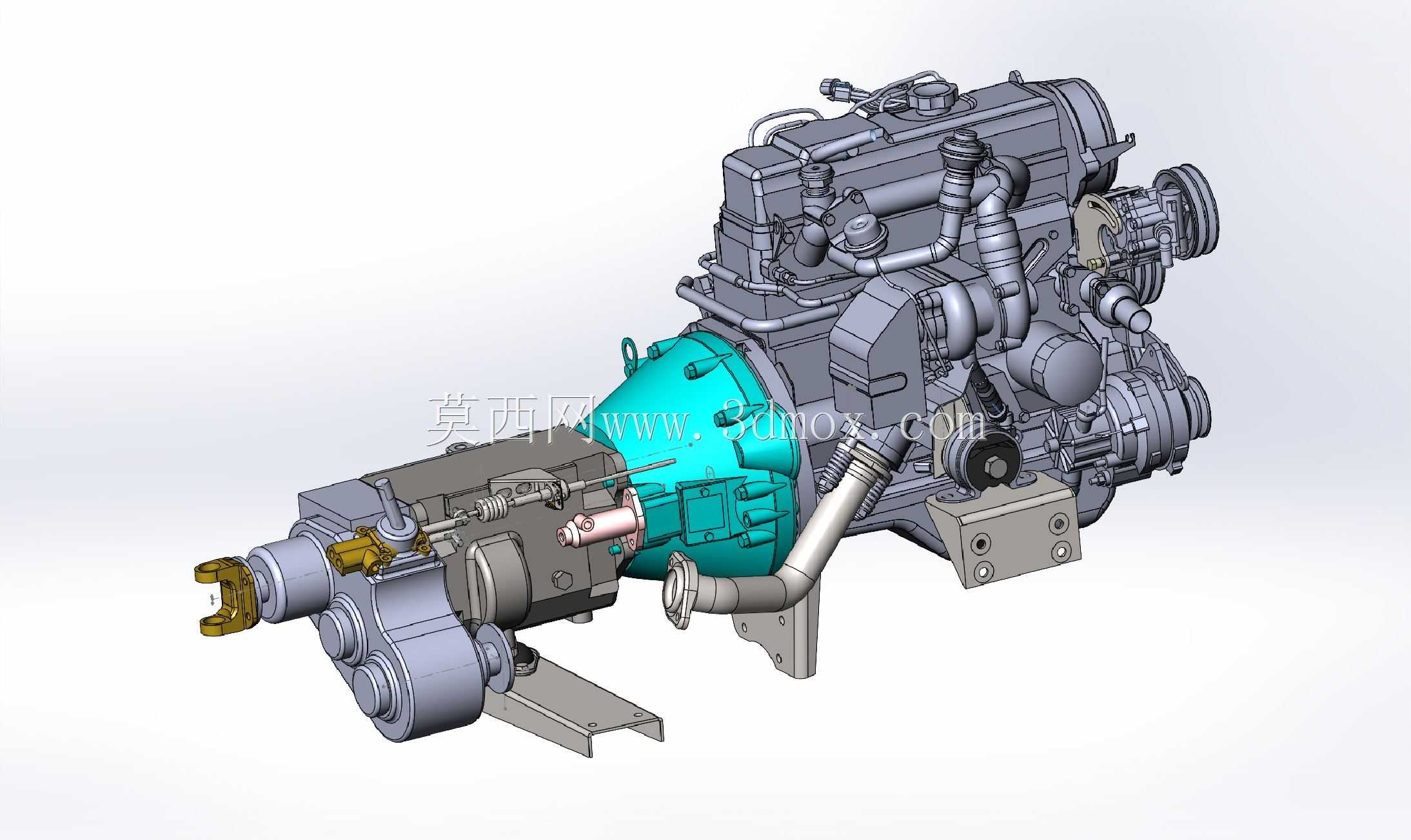

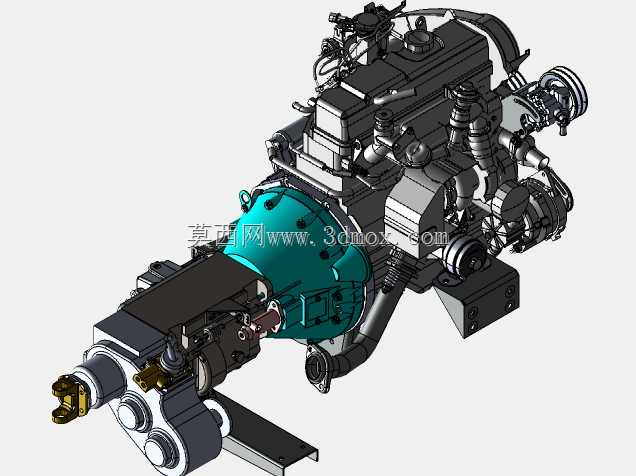

车用动力总成与传动系统集成结构

项目分类:3D模型 发布时间:2021-08-23 ID:243404
  • 车用动力总成与传动系统集成结构
  • 车用动力总成与传动系统集成结构

这套集成结构覆盖了车用动力输出从燃烧做功到扭矩传递的完整链路,在商用车、乘用车辆的前置动力舱布局中,这类集成设计直接决定了整车动力传递效率与舱内空间利用率。实际装车场景中,动力端的缸体、进排气歧管、附属供油与冷却管路的布局,需要匹配整车前围板的安装点位,避免转向机构、冷却水箱、空调管路的干涉,同时预留出日常维保的操作空间,比如机油滤清器、火花塞的拆装余量,不能出现装车后维保需要拆解周边大量附件的问题。从功能特性来看,动力单元部分的缸盖、缸体采用分体式建模逻辑,各附属附件的安装凸台、螺栓孔位完全对应实际装配的公差要求,进排气侧的管路走向顺着缸体排布,尽可能减少管路弯折带来的气阻问题;传动端与动力输出端的连接法兰做了定位止口设计,保证同轴度误差控制在装配允许范围内,避免运转过程中出现偏磨、抖动的问题。设计过程中优先考虑了动力传递的同轴度要求,离合器壳体的连接面同时承担动力端与传动端的定位基准,两侧的安装螺栓孔位呈对称排布,保证连接受力均匀,不会因为长期扭矩输出出现连接面变形。外形尺寸上,整套集成结构的轴向长度、径向宽度都严格对应常规前置前驱车型的动力舱安装边界,输出轴的中心高匹配整车前副车架的安装点位,不需要额外改动悬置支架的位置就能适配同平台的多款车型,悬置安装点的位置分布在结构重心周边的三个点位,保证运转过程中的振动能够被悬置充分吸收,减少传递到驾驶舱的振动。传动部分的换挡机构、外接管路接口都布置在结构的侧上方,避开行驶过程中容易被泥水飞溅的区域,同时外接传感器的线束走向预留了固定卡扣的安装位,避免线束长期晃动出现磨损。建模过程中对各个运动部件做了间隙校验,比如运转过程中皮带轮与周边管路的最小间隙、换挡拨叉动作时与壳体的安全距离,都预留了足够的余量,避免实际装配后出现运动干涉。
