适配3D打印的ArduinoUno便携防护外壳设计

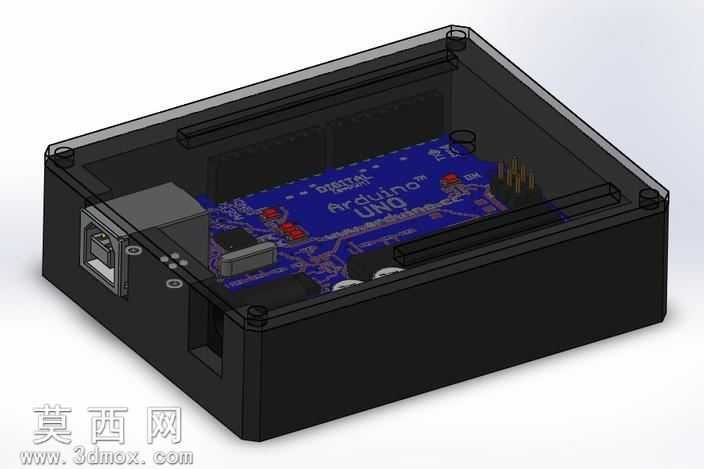

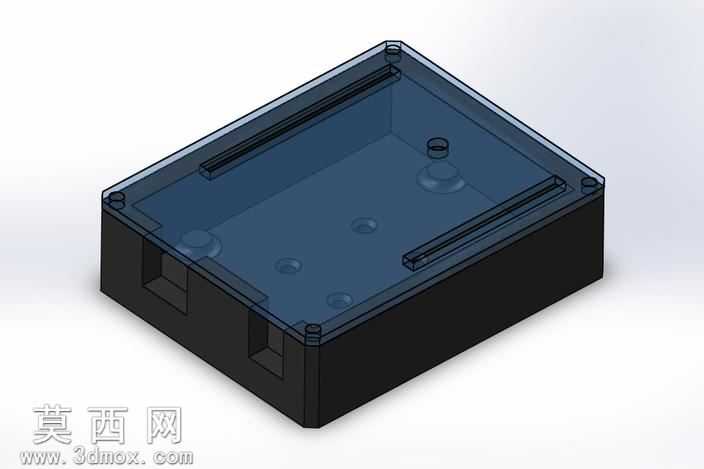

本作品围绕ArduinoUno开发板的便携使用与防护需求开展三维设计，整体建模过程围绕开发板的实际安装尺寸做精准适配，首先通过测绘获取ArduinoUno电路板的轮廓尺寸、接口位置、固定孔位参数，在三维建模环境中先完成壳体基底的草图绘制，将外壳设计为上下扣合的分体式结构，下壳预留与开发板USB接口、电源接口、排针位置完全对应的精准开孔，保证开发板装入后所有外接接口可正常使用，无需额外拆卸壳体即可完成接线、程序烧录等常规操作。建模过程中对壳体壁厚做均匀化处理，设置为适合FDM3D打印的2mm壁厚，既保证壳体结构强度，又避免打印过程中出现翘边、填充不足的问题；上下壳的连接位置设计为嵌入式卡扣结构，无需额外螺丝即可完成扣合固定，同时在壳体四角设计对应M2螺丝的固定柱，可根据使用需求选择螺丝加固，适配不同场景的固定需求。材质渲染阶段，将外壳主体设置为哑光黑色半透明工程塑料材质，可隐约观察到内部电路板的工作状态，同时保留磨砂质感避免表面残留指纹，内部的ArduinoUno电路板还原了标志性的蓝色阻焊层材质，板载的USB接口、排针、电容、芯片等元器件均按照实物尺寸做等比例建模，还原元器件的金属引脚、塑料封装的不同材质质感，板身印刷的ArduinoUno标识也做了清晰的贴图处理，保证渲染效果的真实度。结构设计上特意在壳体对应开发板芯片、电源模块的位置预留微小的散热缝隙，避免开发板长时间工作时热量在封闭壳体内积聚，同时壳体边缘做圆角过渡处理，没有尖锐棱角，提升手持便携使用的手感；壳体内部设计有与开发板固定孔对应的定位柱，装入开发板后不会出现晃动移位的问题，上壳内表面设计有均匀分布的加强筋，在不增加过多壁厚的前提下提升壳体的抗挤压能力，避免日常携带过程中挤压损坏内部电路板。整体设计完全面向3D打印场景优化，所有结构均做了无悬空角度的打印适配，无需添加过多支撑结构即可完成打印，打印完成后仅需简单去除毛边即可完成组装，可直接用于小型便携式Arduino项目的外壳防护，适配各类独立创客项目的使用需求，兼顾实用性与打印友好性。
