钢管桁架式赛车承载车架结构设计

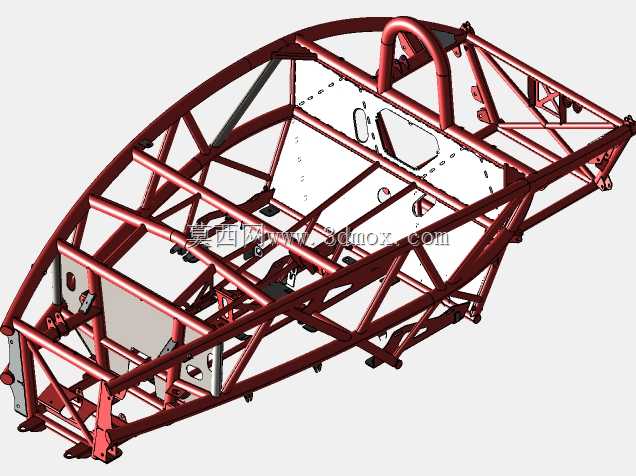

这套空间管架结构是小型单人竞速赛车的核心承载基体，所有车载系统都需要依托这个框架完成安装固定，同时承担碰撞过程中的载荷传递与乘员舱防护功能。从结构布局来看，整体采用不等径薄壁钢管拼接成型，主纵梁沿车身前后走向贯通，在乘员舱区域形成闭合的环形笼式结构，顶部的弯管构件直接整合了防滚架的功能，不需要额外加装独立防滚结构就能满足场地竞速的侧向、顶部抗冲击要求。设计阶段优先考虑了载荷传递路径的连续性，前后悬架的安装支点都做了多管交汇的加强处理，避免单点受力出现应力集中，悬架硬点的位置精度直接通过管段切割角度与焊接定位保证，安装面预留的平板构件用来固定悬架摆臂、转向机等核心行走部件，对应的安装孔位都做了同轴度公差预留，方便后期装配时做微调。乘员舱区域的底板采用整块钣金件与管架焊接固定，既可以提升框架整体的抗扭刚度，也能作为座椅、安全带、踏板组的安装基底，钣金上预留的异形开孔是为了避让转向柱、线束与油路管线，避免装配阶段出现干涉。框架前部的收敛结构是为了匹配车头整流罩的安装曲面，同时预留出散热器、前灯组的安装空间，后部的延伸管段用来固定动力总成与后置油箱，管架的外侧支点都预留了外覆件安装的螺纹孔位，不需要在主承力管上二次钻孔破坏结构强度。从安装边界来看，整体框架的宽度控制在常规单人赛车的轮距适配范围内，离地间隙的基准面与悬架硬点的相对位置经过匹配，保证装配完成后整车质心处于设计区间，管架的所有焊接节点都做了圆弧过渡处理，减少焊接应力集中带来的疲劳失效风险，不同区域的钢管壁厚做了差异化设计，乘员舱主承力环采用厚壁管，前后吸能区采用相对薄壁的管段，在碰撞时可以通过可控变形吸收冲击能量，同时保证乘员舱的结构完整性。
