前端装载机配套干草捆捡拾叉具设计

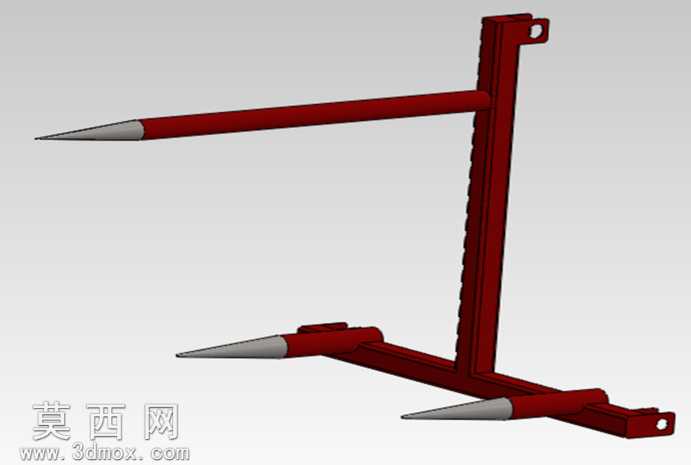

本模型为前端装载机配套使用的干草捆穗捡拾作业属具，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循农牧机具作业的结构强度要求与实际挂接尺寸规范，所有零件均通过实体特征建模完成，包含拉伸、凸台、切除、倒角、阵列等标准建模操作，无冗余特征与破面问题，各部件装配关系完全匹配实际机械连接逻辑，可直接用于结构校验、工程图导出与后续加工参考。模型整体采用框架式焊接机架结构，主体由垂直挂接立架、水平承载横梁与多组锥形叉齿构成：垂直立架背部设置有与前端装载机挂接点位完全匹配的连接耳板与齿槽结构，可实现与装载机前端挂接机构的快速适配，立架侧边设置的等距齿槽可根据作业需求调整叉具的作业高度，适配不同规格草捆的捡拾需求；水平承载横梁采用矩形截面型钢的建模结构，在保证整体结构抗扭、抗弯强度的同时控制整体重量，降低装载机前端负载；三根锥形叉齿分别布置于横梁前端与立架横向延伸位置，叉齿采用前尖后粗的锥形结构，前端做收尖处理以降低插入草捆时的阻力，叉齿根部与横梁采用满焊连接的建模结构，保证叉取草捆时的连接强度，避免作业过程中出现叉齿变形、断裂问题。材质渲染方面，模型整体采用农机常用的深红防锈漆材质，金属表面添加细微的颗粒质感模拟实际喷涂漆面的哑光效果，叉齿尖端做金属原色的耐磨材质区分，还原实际机具的表面处理工艺，渲染过程中添加柔和的环境光与方向光，清晰呈现机架的焊接棱边、叉齿的锥度变化与挂接结构的细节特征，整体视觉效果贴近真实农用机具的实物状态。设计思路上围绕草场干草捆转运的实际作业需求展开，摒弃复杂的额外驱动结构，依靠纯机械结构实现草捆的插取、承载与转运功能，多叉齿的布局可保证草捆插取后的稳定性，避免转运过程中草捆滑落，挂接结构采用通用装载机属具的标准接口，无需对装载机进行额外改装即可快速换装，兼顾了机具的通用性与实用性，整体结构简洁可靠，无易损复杂部件，可适配草场、农场的日常干草捆收集、转运、堆垛作业场景。
