重卡底盘欠载防护支撑结构

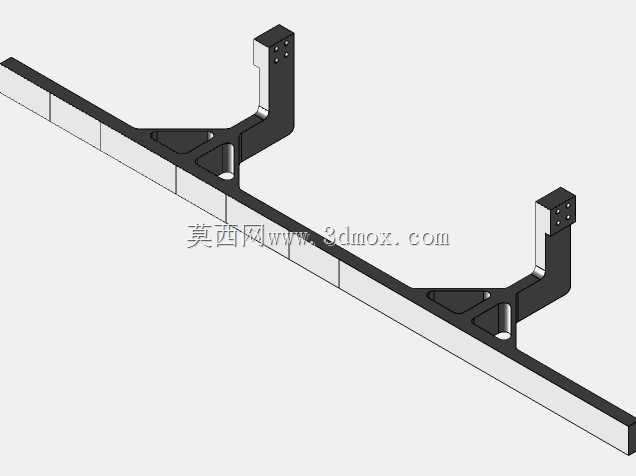

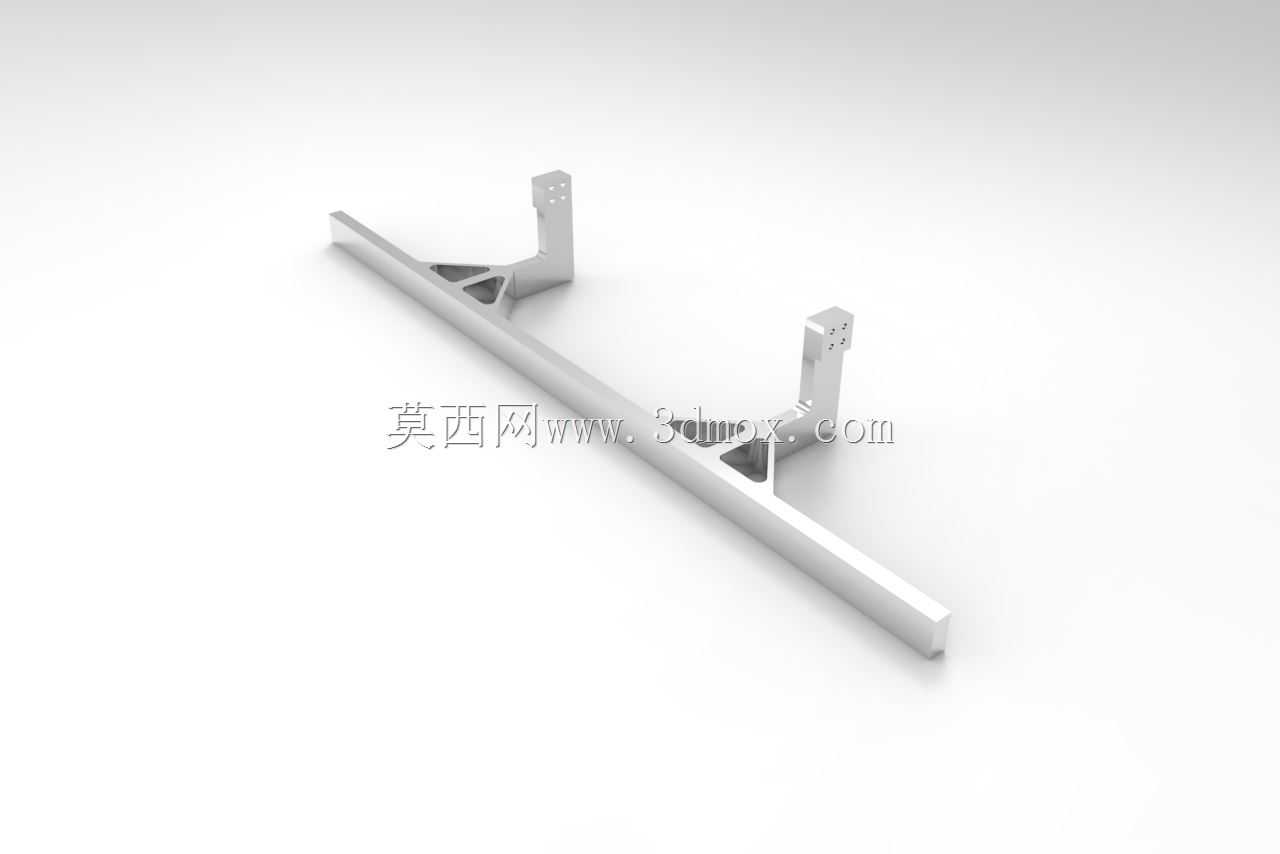

该结构件主要应用于重型载货卡车底盘侧部区域，核心作用是在车辆处于欠载、偏载工况下，为底盘侧围提供刚性防护支撑，避免车辆行驶过程中因载荷分布不均、路面颠簸冲击导致底盘侧部构件发生形变，同时可在低速侧碰场景下分散冲击力，降低底盘核心部件的受损概率。从结构设计来看，整体采用长梁式主体搭配双L型安装支座的布局，长梁主体沿底盘侧部纵向延伸，截面做了等强度优化，在保证纵向抗弯刚度的前提下，通过局部三角加强筋结构削减非受力区域的材料冗余，整体自重控制在144kg，兼顾结构强度与轻量化需求。两个安装支座分别布置在长梁靠近前后悬架的对应位置，支座上预留了多组标准安装孔位，孔位间距匹配主流重卡底盘纵梁的安装孔距标准，安装时无需对底盘纵梁做额外打孔改造，可直接通过高强度螺栓完成固定，大幅降低现场装配的工作量。设计过程中优先考虑了工况适配性，针对欠载状态下底盘易出现的侧部扭转、上下跳动问题，长梁与支座的连接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，所有受力棱边均做了倒角去应力处理，适配货运车辆高频颠簸、长期交变载荷的使用场景。安装边界方面，该结构整体安装后突出底盘纵梁侧面的距离控制在安全范围内，不会超出车辆法定外廓尺寸要求，同时与周边的管线、储气筒、油箱等底盘附件预留了足够的安全间隙，避免车辆行驶过程中出现运动干涉。从实际使用场景出发，该结构尤其适配经常在非铺装路面行驶的工程类重卡、散货运输重卡，这类车辆日常运营中载荷波动大，空载、欠载行驶占比不低，底盘侧部缺乏有效防护时，长期颠簸很容易出现纵梁局部变形、侧部附件脱落的问题，加装该防护支撑结构后，可有效提升底盘侧部的整体刚性，分散路面传递的冲击载荷，延长底盘构件的使用寿命。结构建模过程中严格遵循商用车底盘件的设计规范，所有安装孔位的同轴度、配合面的平面度公差都按照实际生产装配要求设定，可直接导出工程图用于下料、焊接加工，也可用于整车装配的干涉校验仿真。
