俄式MANGAL户外便携烧烤炉结构设计

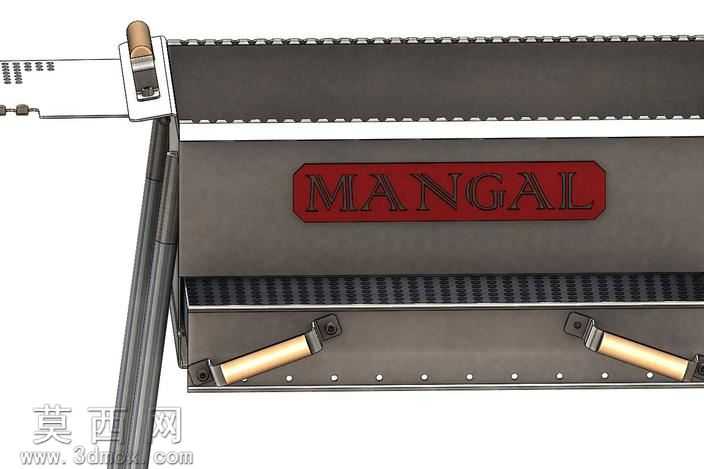

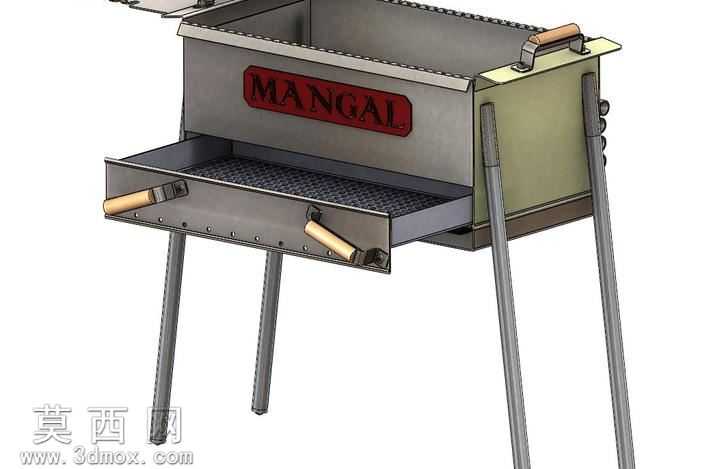

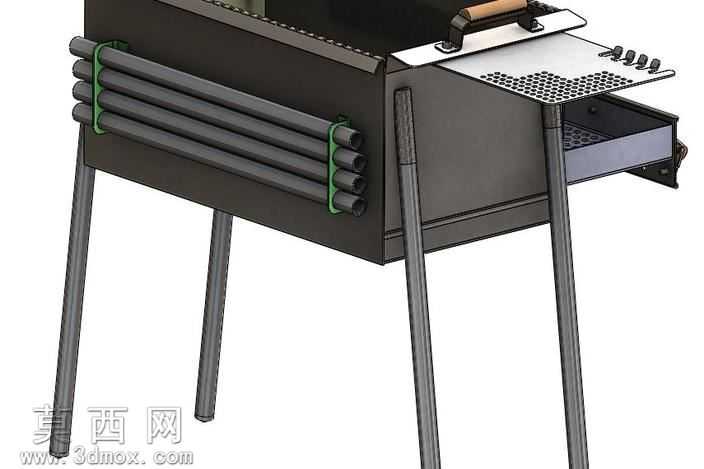

本作品为俄式风格户外便携烧烤炉的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际五金加工工艺设定尺寸公差与装配约束，可直接导出工程图用于钣金下料与焊接组装。建模过程中首先完成炉体主体的钣金特征构建，炉身采用双层钣金结构设计，外层为哑光磨砂金属壳体，正面压制有MANGAL立体标识槽，可通过烤漆或丝印实现红色标识效果，内层为耐高温炭槽结构，炭槽与外炉身之间预留通风隔热间隙，避免使用过程中炉体外壳温度过高造成烫伤风险。炉体顶部边缘设计有连续冲压成型的锯齿形烤网支撑位，可适配不同尺寸的烤网与烤签，满足多样烧烤烹饪需求。炉体两侧设计有可折叠式木质隔热握把，握把通过金属固定座与炉身铆接，建模时对握把的旋转折叠行程做了限位约束，折叠后可贴合炉身侧面减少收纳体积，展开后与炉身保持安全隔热距离，木质握把材质采用纹理映射实现真实实木质感，金属固定座做了镀锌防锈材质渲染。炉体左侧设计有可抽拉式侧边置物台，通过滑轨结构与炉身连接，抽拉行程设置有定位卡点，展开后可放置调料、烤具等物品，收纳后完全嵌入炉身侧面不额外占用空间。炉体底部设计有可折叠支撑腿结构，支撑腿采用方管型材建模，展开后通过卡扣结构锁定形成稳定支撑，折叠后可贴合炉底便于携带运输。渲染阶段采用金属材质物理渲染，对钣金焊缝、铆钉连接点、金属表面细微划痕都做了细节纹理处理，木质部件还原了天然木材的纹理与哑光质感，整体渲染效果贴近真实量产产品的视觉表现。设计过程中充分考虑户外使用场景的便携性与实用性，所有活动部件均做了运动干涉检查，确保折叠、展开操作顺畅无卡滞，整体结构兼顾结构强度与轻量化需求，适合户外露营、庭院聚餐等场景使用。
