对称式双腔安装固定塑料支架结构

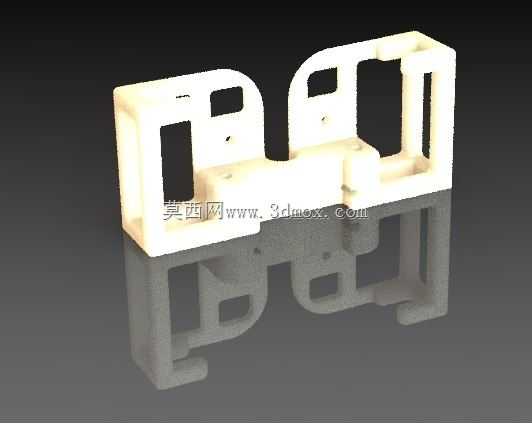

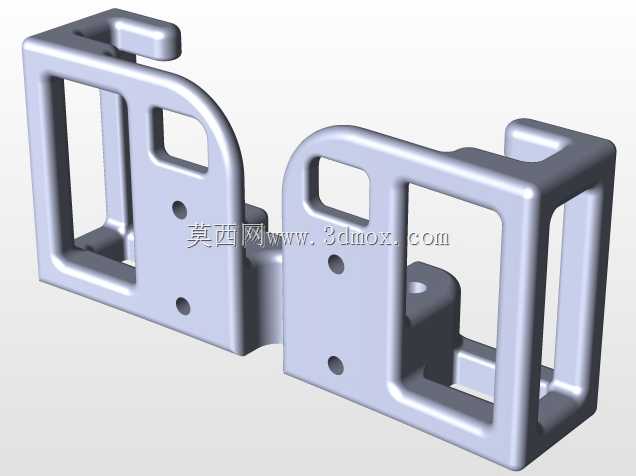

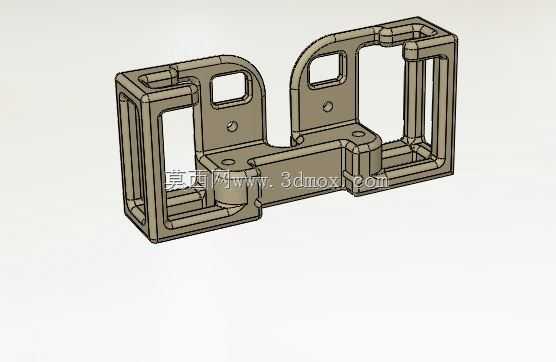

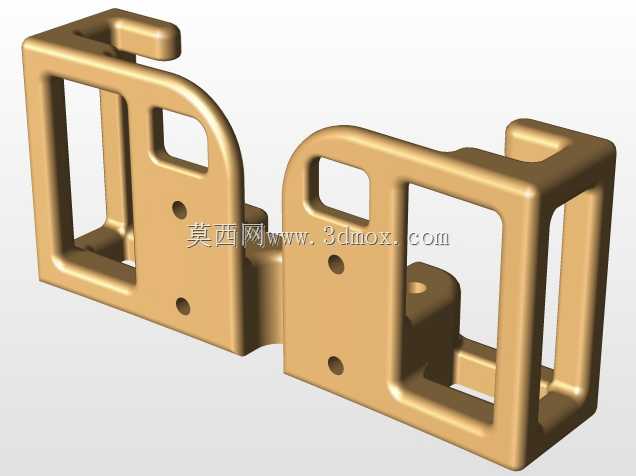

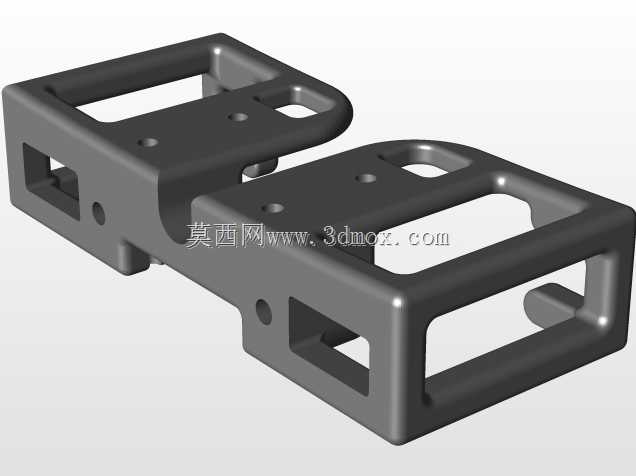

这款对称式双腔结构的塑料固定支架，多用于小型机电设备内部的元器件承托与定位场景，常见于消费电子、小型工控模组、桌面级设备的内部装配环节，主要作用是为两个并排布置的小型功能模块提供稳定的安装基准，同时预留走线与装配操作空间，避免模块在设备运行过程中出现移位、磕碰的问题。从结构设计来看，整体采用左右完全对称的布局，两个独立的框型腔体分别对应待固定模块的外形轮廓，腔体侧壁预留的小孔为螺丝过孔，可直接通过自攻螺丝或机米螺丝将模块锁紧在支架上，中间的连接筋板做了加厚处理，能抵消两个模块工作时产生的细微振动，避免长期使用后连接部位出现疲劳断裂。支架底部的两个钩状卡扣是主要的安装定位结构，装配时可直接卡入设备基座的对应卡槽内，不需要额外打螺丝就能实现预固定，后续如果需要拆卸维护，只需要轻轻拨开卡扣就能将整个支架连带模块取出，大幅提升产线装配和后期运维的效率。设计过程中，框体的侧壁做了大面积的镂空处理，一方面是减少塑料原料的用量，降低单件生产成本，另一方面是为安装在腔体内的模块预留散热空间，避免模块工作时产生的热量积聚在封闭腔体内影响使用寿命。支架的所有棱边都做了R0.5以上的圆角过渡，既可以避免注塑生产时出现应力集中导致的开裂问题，也能防止装配过程中锋利的边角划伤操作人员的手部，或是刮破模块连接的线材外皮。从安装边界来看，整体宽度适配常规小型设备内部的100mm安装间距，腔体内部的净空尺寸可以容纳边长35mm以内的方形模块，底部卡扣的卡接厚度适配2mm的钣金基座，安装完成后支架整体突出基座的高度控制在40mm以内，不会占用过多的设备内部竖向空间，适配多数紧凑型设备的内部布局要求。中间连接部位的凸台结构是为了避让基座上的凸起焊点或是加强筋，避免装配时出现干涉，同时凸台内部做了局部加厚，可以在需要的时候额外加装固定螺丝，进一步提升支架的连接可靠性，应对振动幅度更大的使用场景。
