电动轻木框架固定翼航模结构设计

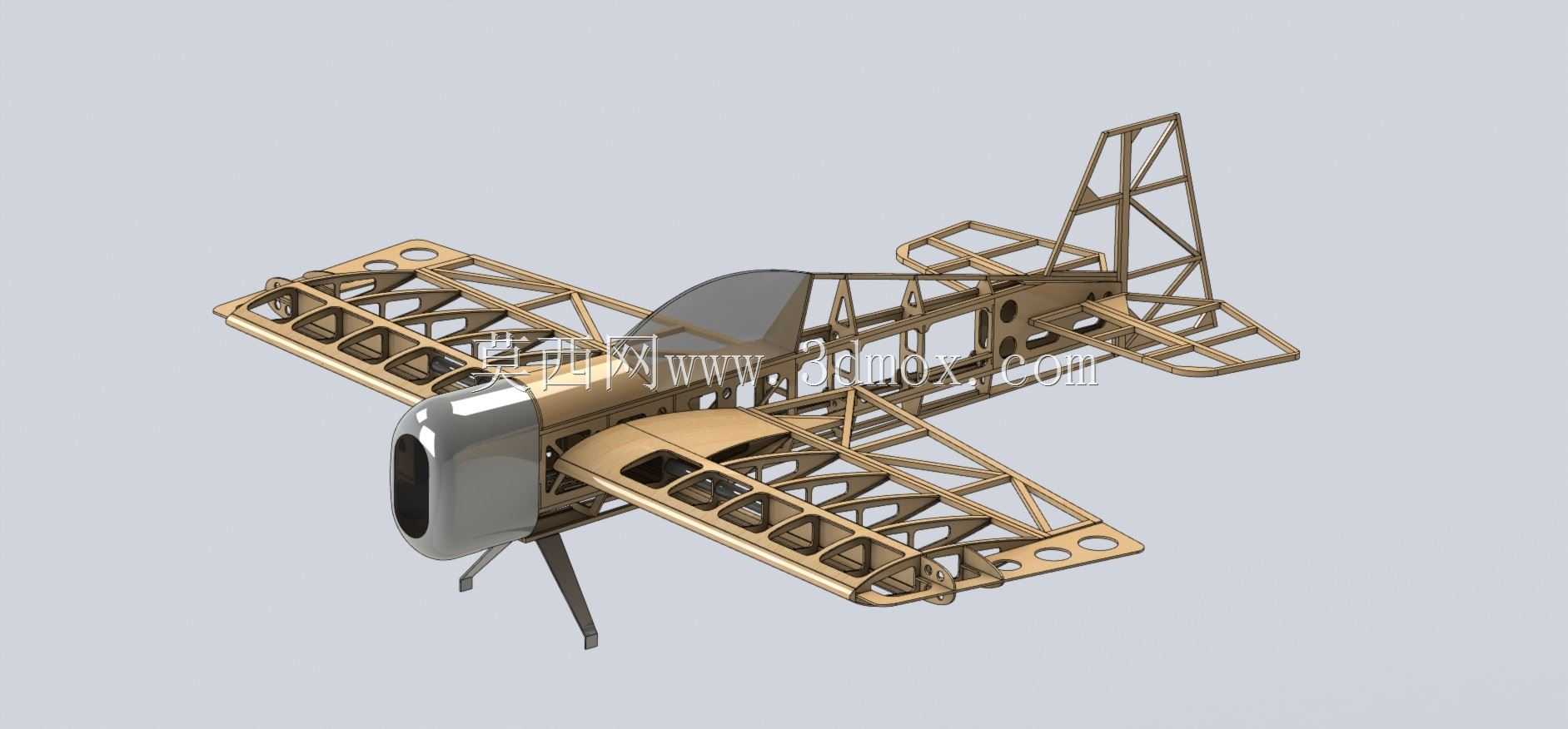

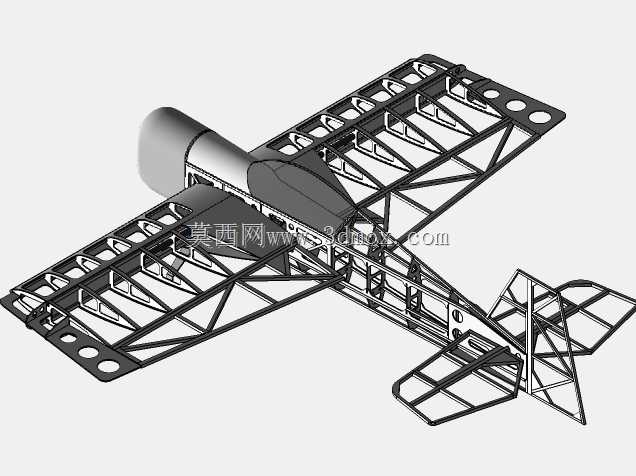

这套航模结构采用全桁架镂空设计思路，核心是在保证结构刚度的前提下最大限度降低整机自重，适配电动动力系统的推重比需求，主要面向休闲飞行、航模入门练习以及轻量航模赛事场景使用。从结构布局来看，机身前段设置有动力舱安装位，可适配常见的外转子无刷电机与整流罩，安装边界预留了电机座的调节余量，可根据不同KV值电机的尺寸调整固定位置，同时前段的防火墙结构做了局部加强，能够承受电机运转时的振动与拉力载荷，避免飞行过程中出现动力舱变形的问题。机翼采用单凸翼型的桁架结构，翼肋与前后缘、翼梁通过胶接拼接成型，翼肋上预留了蒙皮覆盖的定位台阶，同时机翼与机身的对接位置设计有快拆插接口，既可以保证飞行时的连接强度，也方便日常运输拆解，机翼的安装角预设为固定值，匹配该机型低速飞行时的升力特性，降低入门飞手的操控难度。尾翼部分同样采用桁架镂空结构，平尾与垂尾的骨架做了等强度优化，在操纵舵面的铰接位置预留了舵机连杆的走线路径，避免操纵线与结构件出现运动干涉。起落架采用后三点式布局，主起落架的固定位设置在机身中段的加强框位置，可吸收降落时的冲击载荷，尾轮与方向舵做了联动设计，提升地面滑行时的转向操控性。整个机架的结构设计充分考虑了电动航模的走线需求，机身内部沿桁架纵梁预留了电池、电调、接收机的安装空间，电池舱位置可根据整机重心需求调整安装位置，方便飞手根据不同电池容量调整配平，避免出现头重或尾重影响飞行稳定性的问题。结构的所有杆件截面尺寸都经过受力优化，在承受飞行过程中的气动载荷、机动过载时不会出现结构失稳，同时镂空的桁架结构也能降低飞行时的正面风阻，提升电动动力系统的续航表现，这类结构设计也可作为同级别轻量电动航模的结构参考，适配不同翼型、不同动力配置的固定翼航模开发需求。
