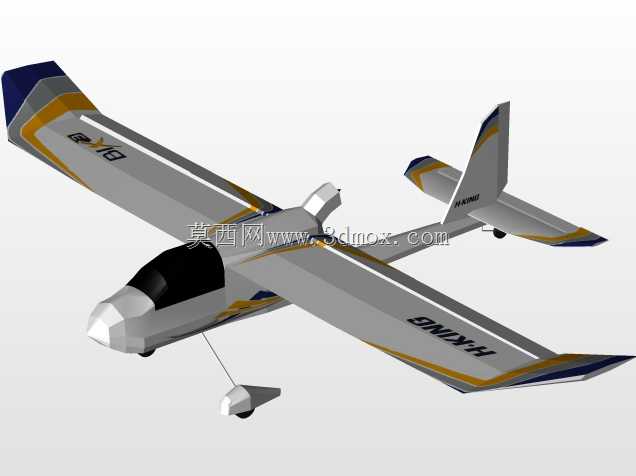

固定翼航模试验机外观结构设计

这款固定翼航模的三维结构设计，核心服务于RC模拟器配套的地面试验台测试场景，可直接挂载在试验台架上完成动力系统匹配、舵面偏转逻辑验证、飞控参数校准等地面测试环节，无需直接进入实飞阶段就能完成大部分基础性能校验，能大幅降低航模调试阶段的炸机风险，也为新手飞手熟悉操纵逻辑提供了等比例的结构参考。从结构设计思路来看，整机采用上单翼常规布局，机翼设置了轻微上反角来提升低空飞行的横向稳定性，适配新手操纵时的容错需求；机身前段预留了标准的航模电池舱、舵机安装位与电机座安装接口，可兼容市面上主流的22系列外转子无刷电机与9g规格舵机，安装边界完全匹配常规航模配件的通用尺寸，不需要额外做结构改装就能完成配件装配。尾翼组采用常规平尾加垂尾的布局，平尾与垂尾的舵面转轴位置都预留了0.3mm的活动间隙，避免舵面偏转时与机身结构产生卡滞，操纵拉杆的走线槽沿机身内部纵梁布置，不会突出机身表面破坏气动外形。机身头部设计为可拆卸的整流罩结构，方便快速更换不同KV值的电机来测试拉力与电流匹配性，整流罩的曲面弧度与机身前段顺滑过渡，能减少头部的气流分离阻力。起落架采用后三点式布局，前起落架设置在机身头部下方，主起落架安装在机翼中段的机身加强框位置，起落架的安装座都做了局部加厚处理，可承受试验台架上模拟滑跑阶段的冲击载荷，也能满足轻重量实飞降落时的结构强度要求。机翼与机身的连接采用插接式结构，插接深度达到翼根弦长的四分之一，配合碳杆加强可满足大角度机动时的结构强度需求，机翼表面的涂装标识位置也做了曲面贴合处理，不会出现标识拉伸变形的问题。整机的重心设计位置落在机翼弦长30%处，属于常规固定翼航模的理想重心区间，不需要额外添加配重就能满足基本的俯仰稳定性要求，机身内部的设备舱预留了足够的走线空间，电调、接收机、飞控模块都可以分层固定在设备舱的安装板上，避免设备之间产生信号干扰。垂尾上预留了航向标识的粘贴位置，方便试验过程中快速观察飞行器的航向偏转状态，机翼后缘的副翼舵面偏转角度范围设置为正负15度，可满足常规横滚操纵的舵量需求，平尾升降舵的偏转范围设置为正负20度，适配起飞爬升与降落阶段的俯仰操纵需求。
