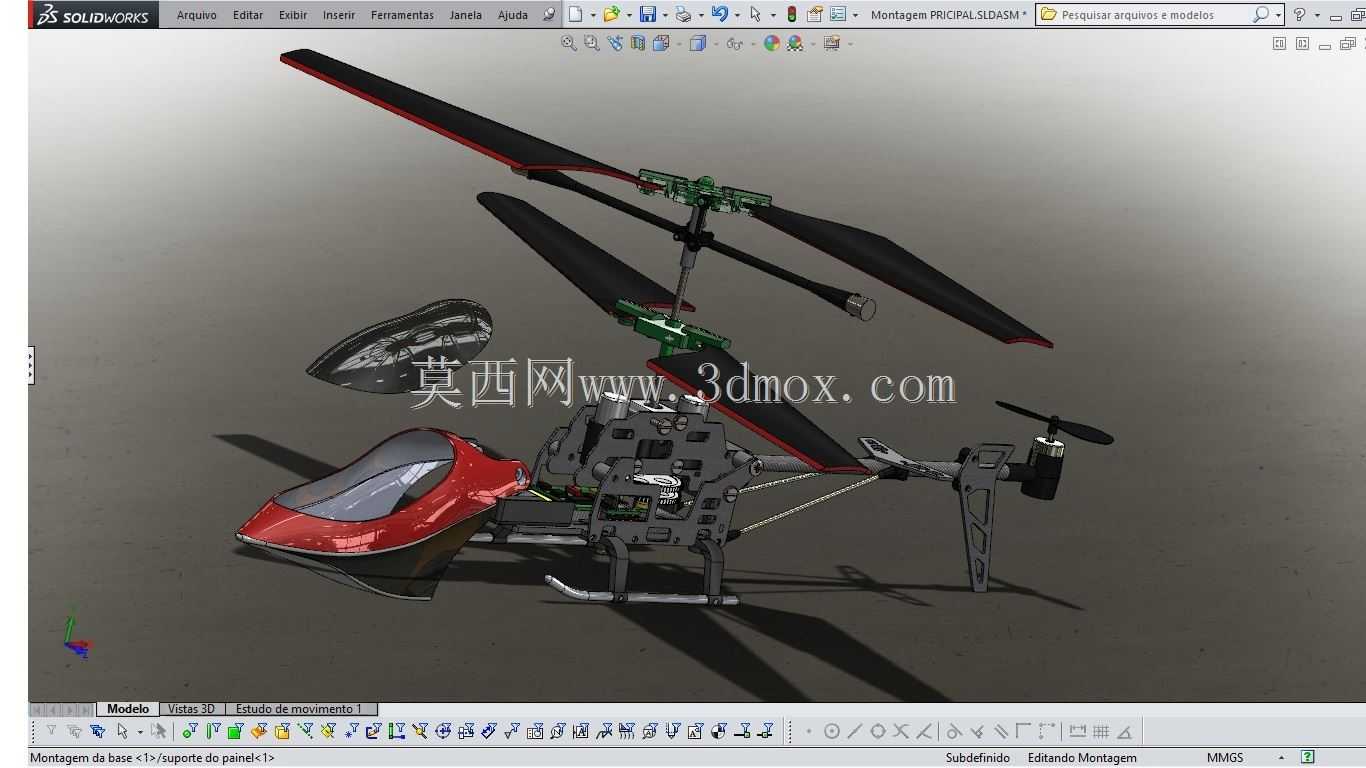

小型遥控直升机内部结构展示三维数模

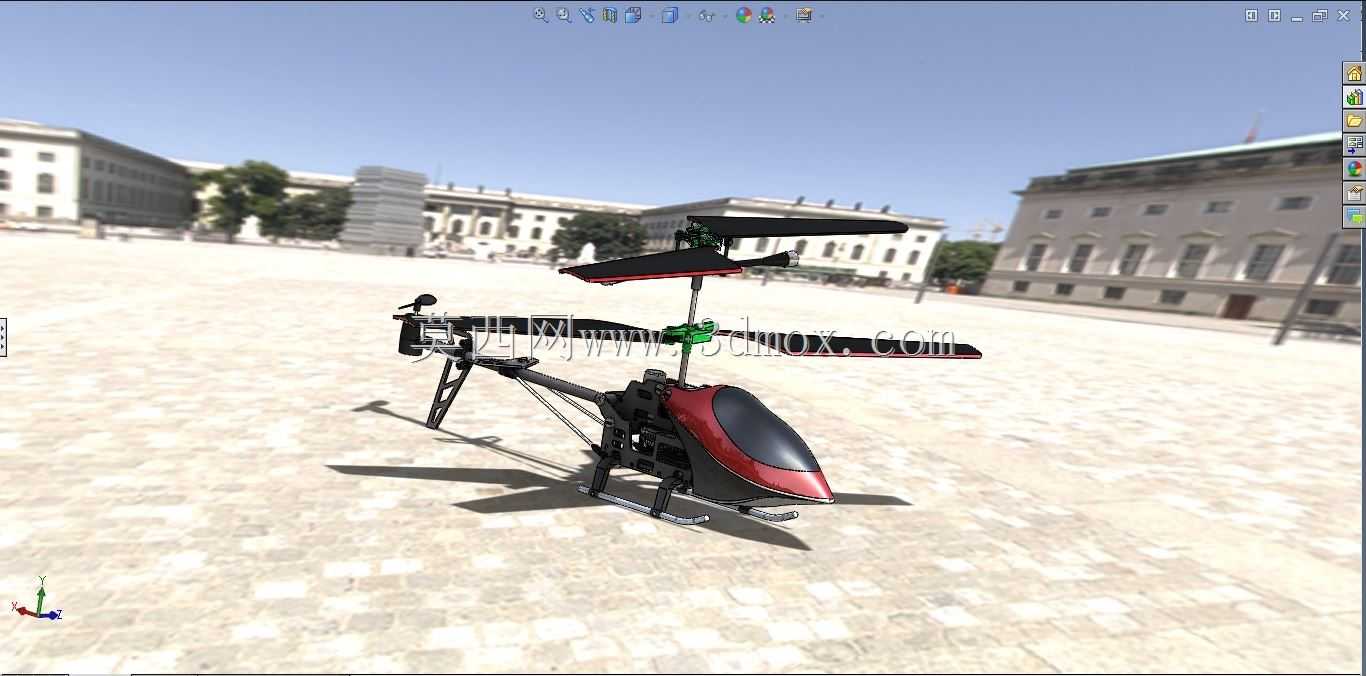

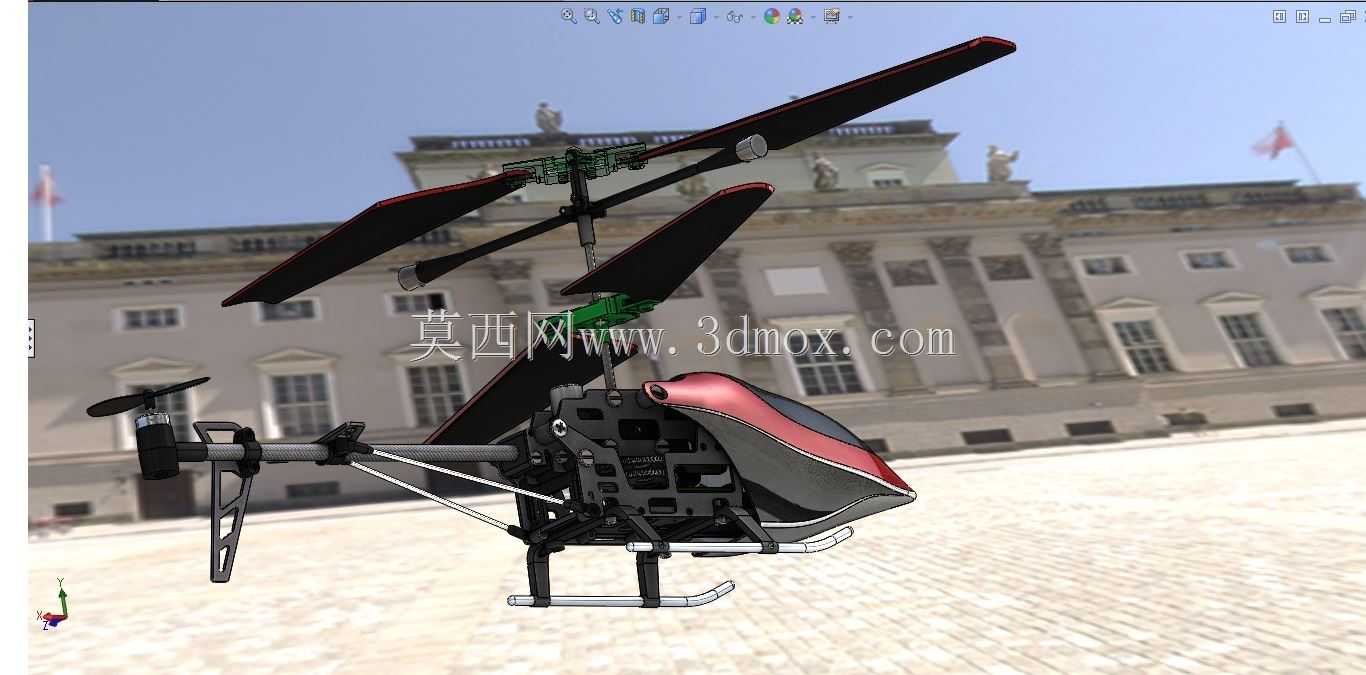

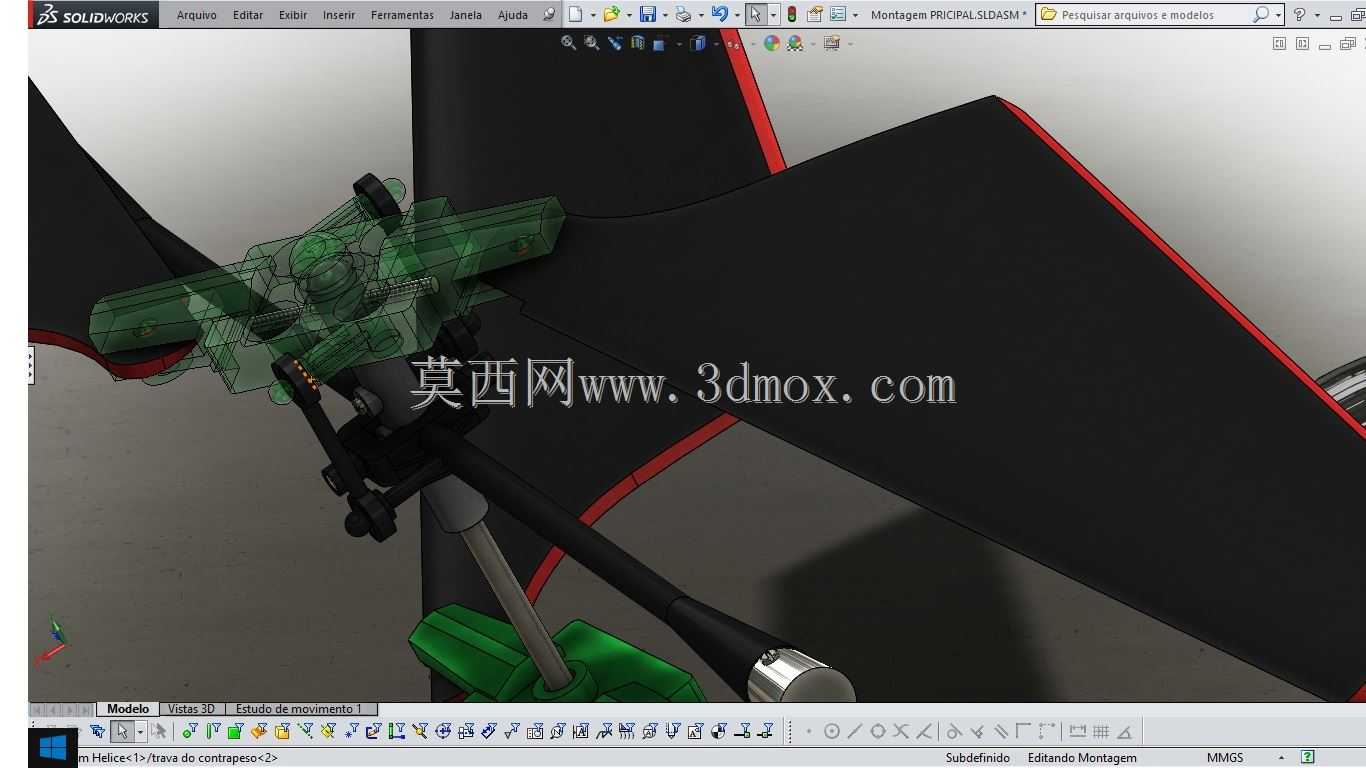

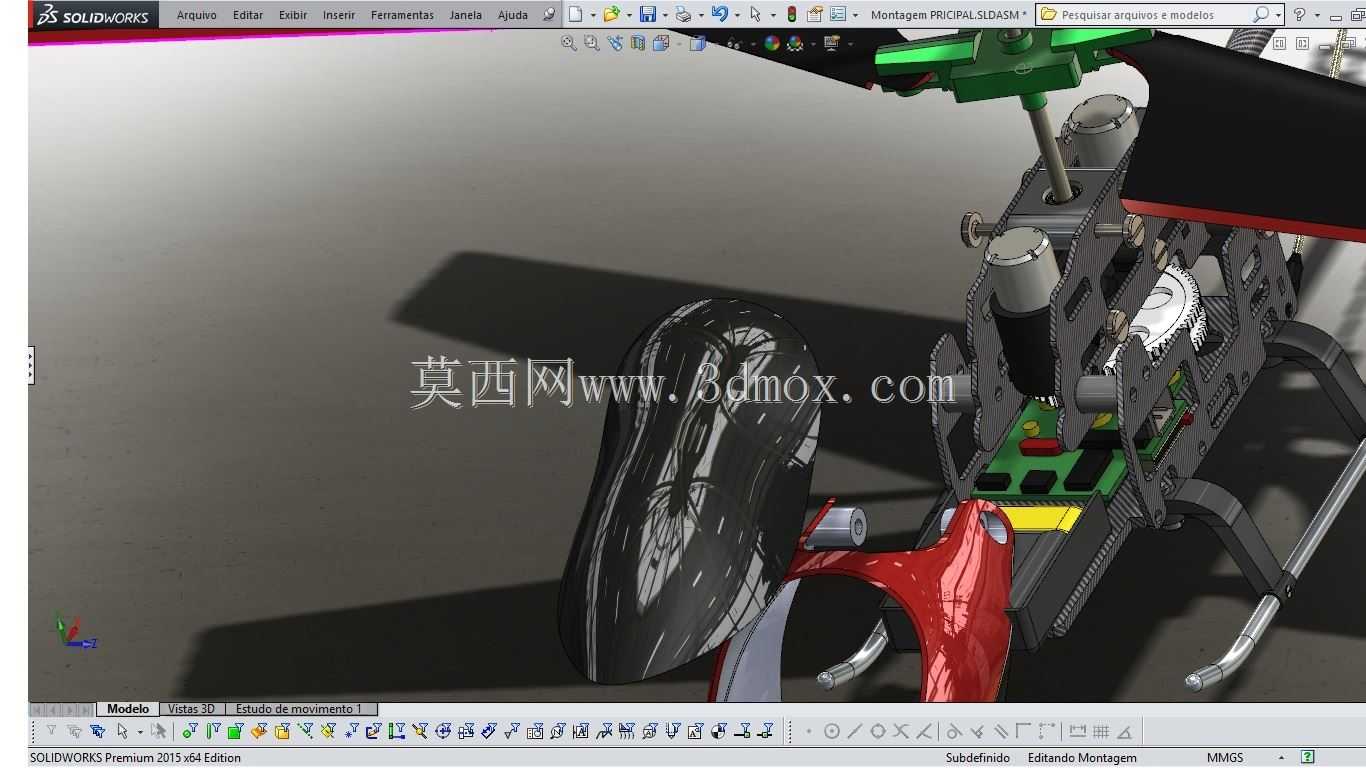

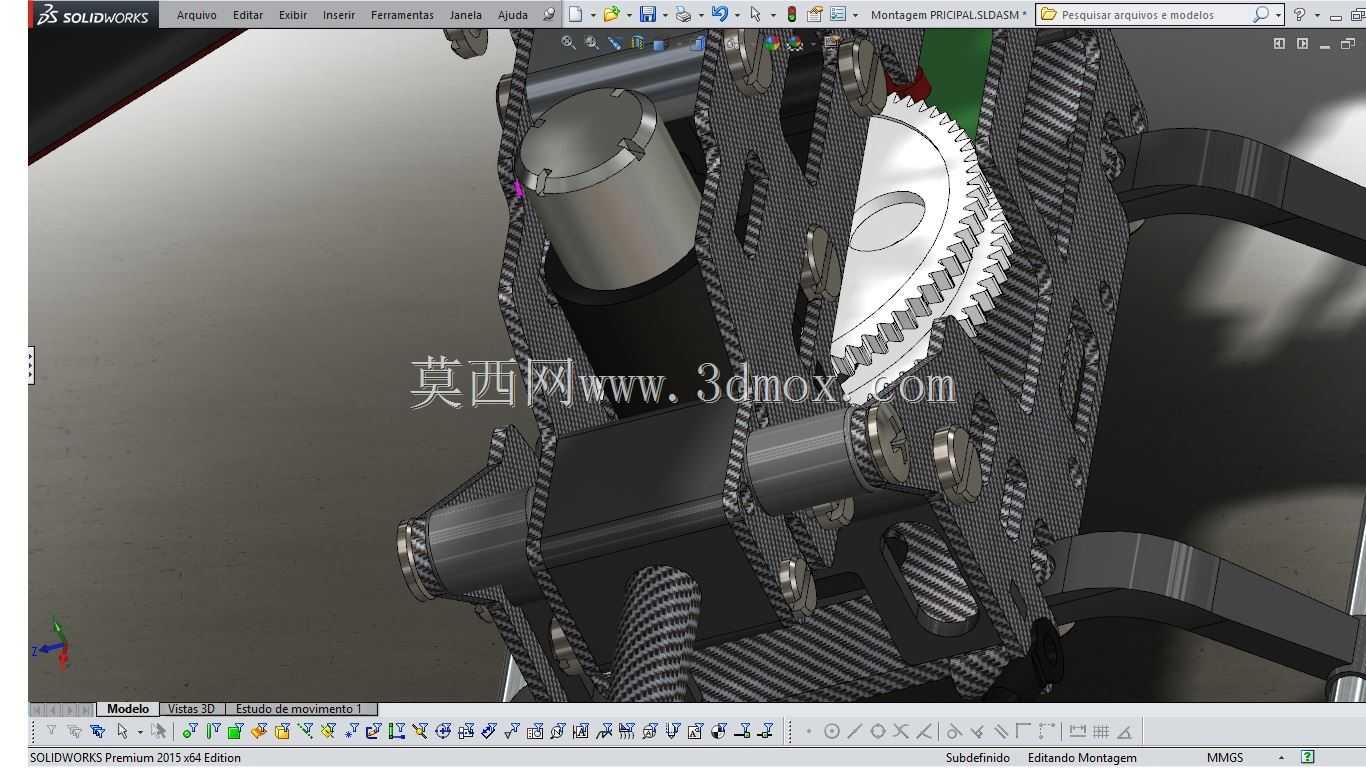

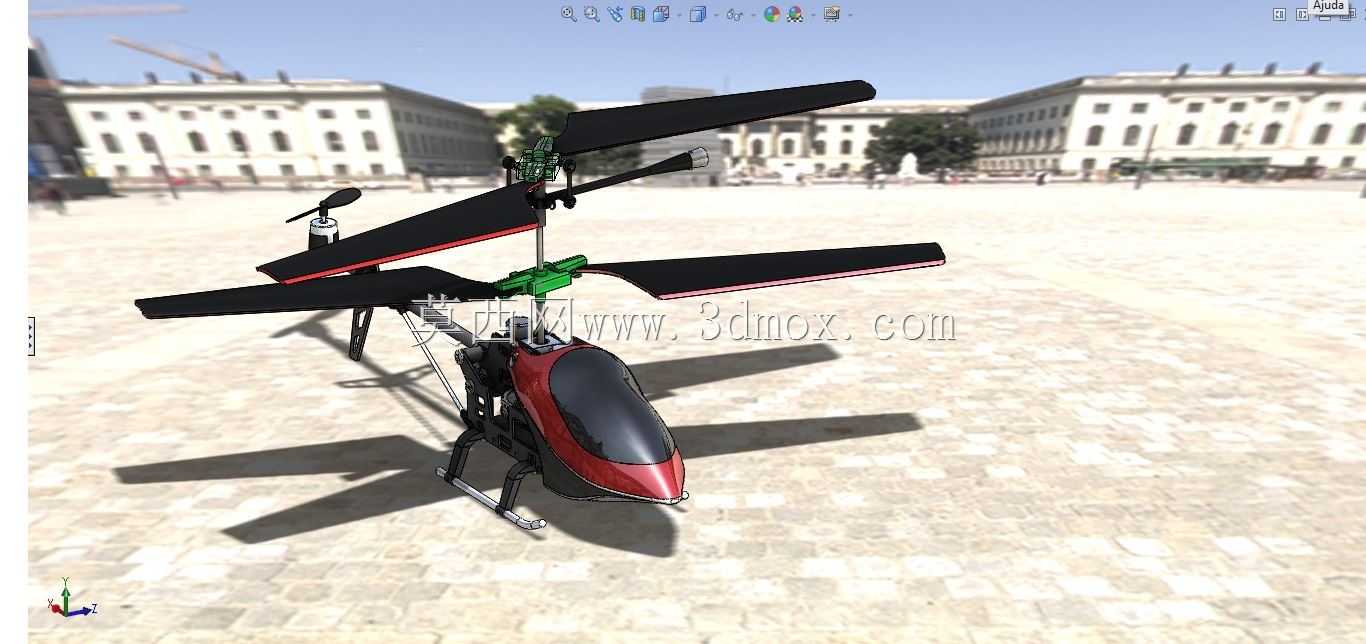

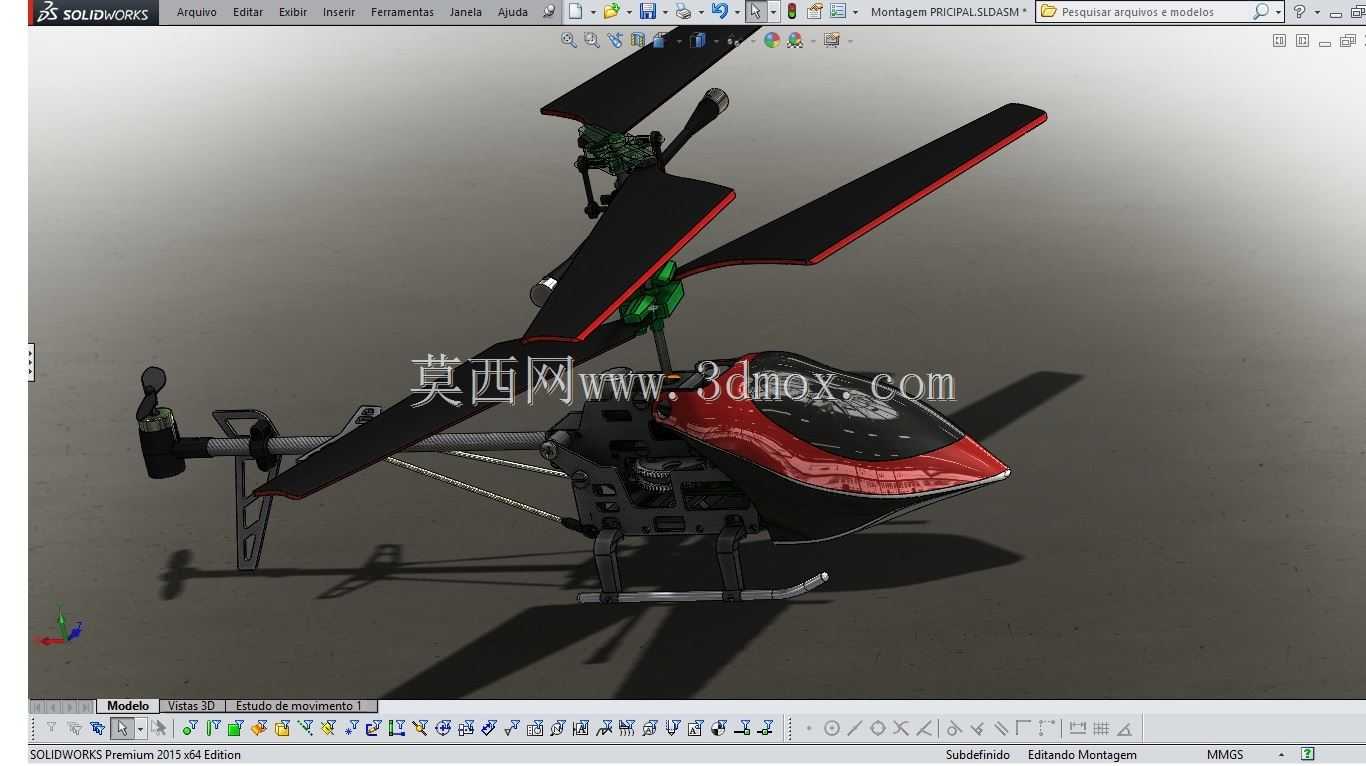

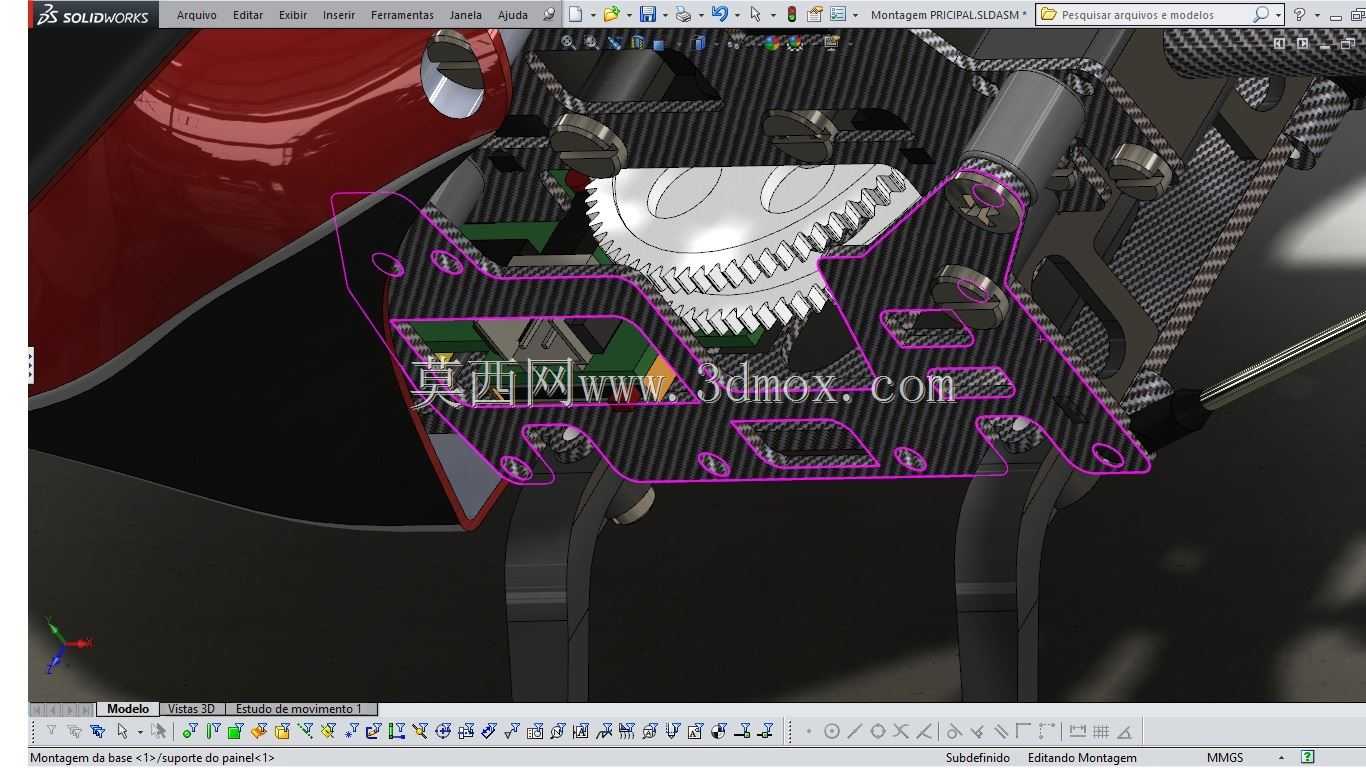

该模型呈现的是小型航模级直升机的内部装配结构，未做实体工程参数化约束，更偏向结构展示与原理演示用途，常见于航模研发初期的方案验证、高校航空类专业的教具演示，以及航模爱好者的改装参考场景。从结构布局来看，模型完整还原了直升机核心的传动链路：主旋翼轴通过齿轮组与动力模块连接，尾旋翼通过传动杆与主传动系统联动，能直观展示旋翼转速匹配、动力传递的路径逻辑，方便从业者理解单旋翼带尾桨直升机的扭矩抵消原理。设计上采用了半裸露的机架布局，将电子调速器、接收板、电池仓等航电部件直接布置在碳纤维质感的机架侧板之间，既保留了真实航模直升机的安装逻辑，也省去了外壳蒙皮的遮挡，能清晰观察到各部件的安装位置与装配关系。起落架采用滑橇式结构，通过红色连接支架与机身主体固定，安装位置预留了足够的地面缓冲间隙，主旋翼旋转平面与尾梁的夹角符合常规小型航模直升机的气动布局要求，尾旋翼布置在尾梁末端，与主旋翼的垂直距离满足旋翼下洗气流的干扰规避要求。从安装边界来看，各传动齿轮的啮合间隙在模型中做了示意性还原，舵机安装位预留了标准航模舵机的安装孔位，电池仓的尺寸适配常规小型航模锂电池的规格，机架侧板的安装孔位对齐了各部件的固定点位，能直观看到布线空间的预留位置，对于航模改装者来说，可以直接参考该布局调整部件安装位置，优化整机重心分布。模型中主旋翼的夹头、倾斜盘结构都做了细节还原，能清晰看到倾斜盘与舵机连杆的连接点位，方便理解直升机周期变距的操纵原理，尾管与机身主体的连接结构也做了拆分展示，能看到尾传动杆的支撑点位，对于理解小型直升机的结构设计逻辑有较强的参考价值，适合结构设计从业者做航空类产品的结构参考，也可作为航模入门者的结构认知素材。
