波音737NG主仪表板LED调节分光接线装置

这款LED调节分光装置，是针对模拟波音737NG机型主仪表板（MIP）照明调控需求开发的电路转接部件，核心作用是完成可变电阻调光信号与多组LED照明回路的分线连接，实现仪表板照明亮度的统一调节输出。从实际应用场景来看，这类部件多用于飞行模拟舱搭建、航空实训台装配领域，替代零散接线的杂乱布线方式，将调光输入、电源输入、多组LED输出的接线点位集中整合，降低模拟设备装配时的接线错误率，也方便后期实训过程中的线路检修与回路排查。

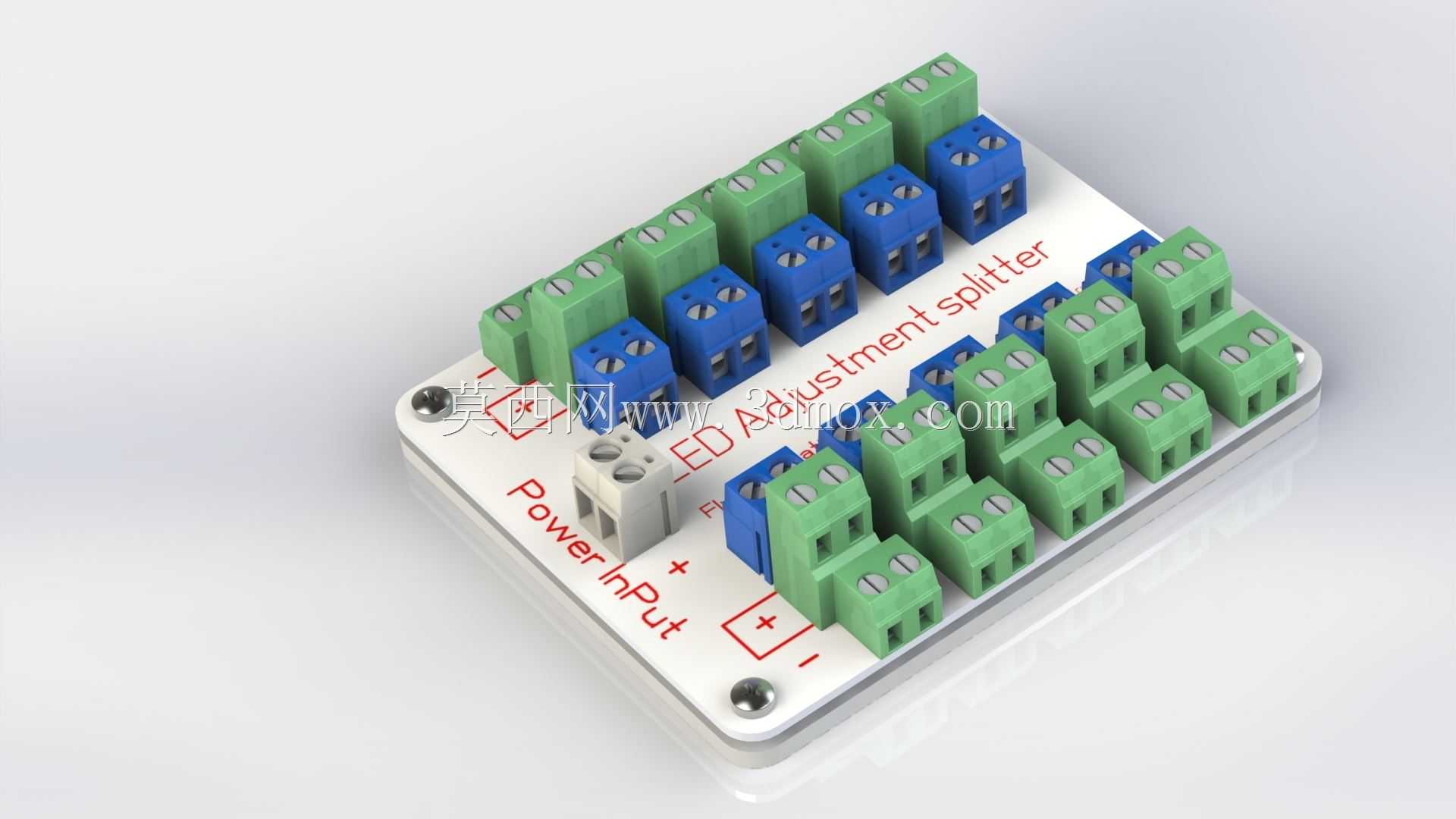

从功能特性上看，装置板体上明确标注了电源输入正负极、调光信号接入、LED调节输出的对应点位，采用弹簧式按压接线端子，无需焊接即可完成导线压接，不同回路采用蓝、绿两种颜色的端子做物理区分，蓝色端子对应可变电阻的信号接入回路，绿色端子对应各分组LED照明的输出回路，接线时可通过颜色快速识别点位，避免接反正负极或接混信号回路。板体边角预留了两个沉头安装孔，可通过M3规格螺丝直接固定在模拟舱仪表板的背面安装位，安装边界贴合模拟舱内部的狭小布线空间，不会和周边的仪表固定座、线束走向产生干涉。

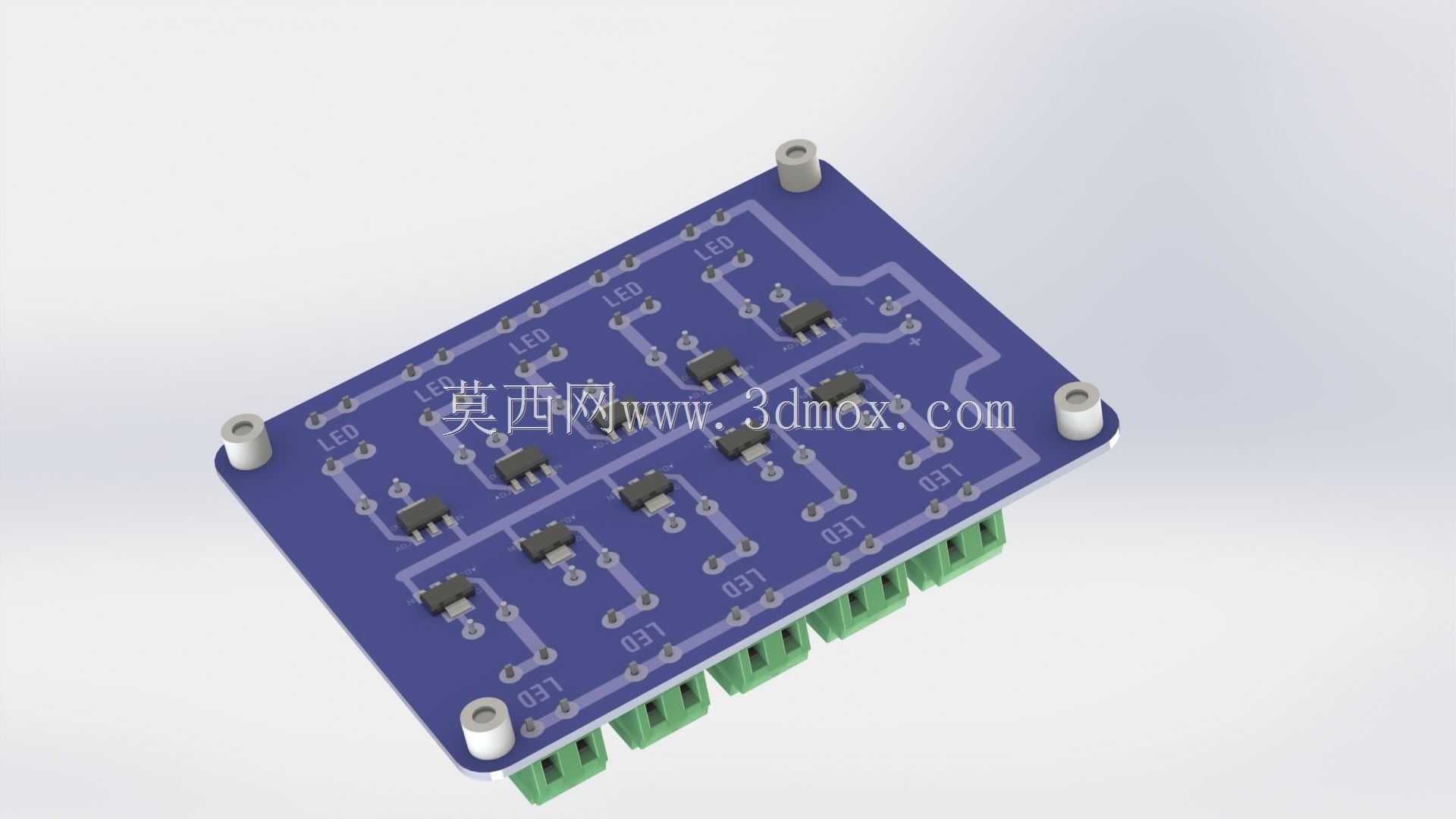

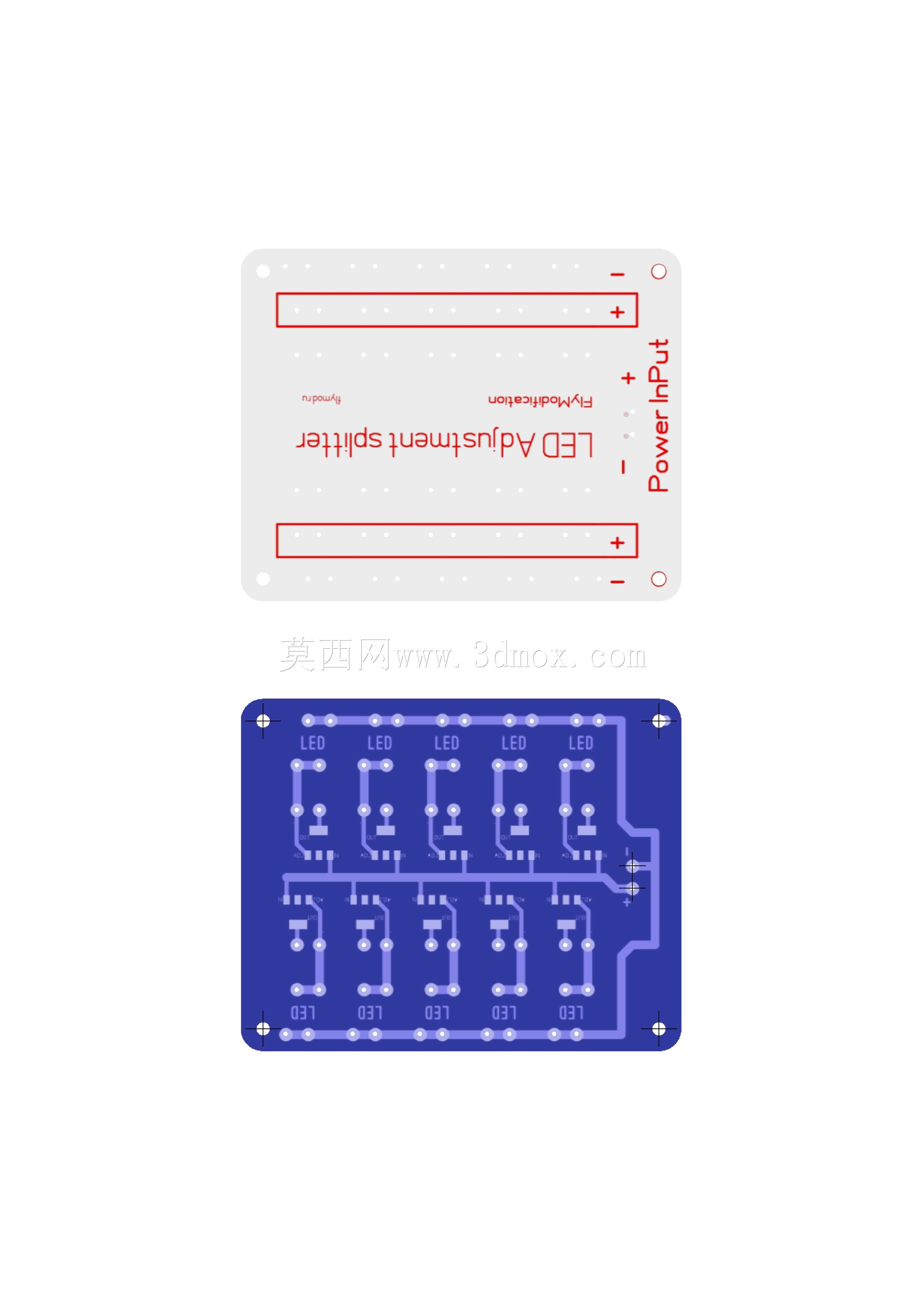

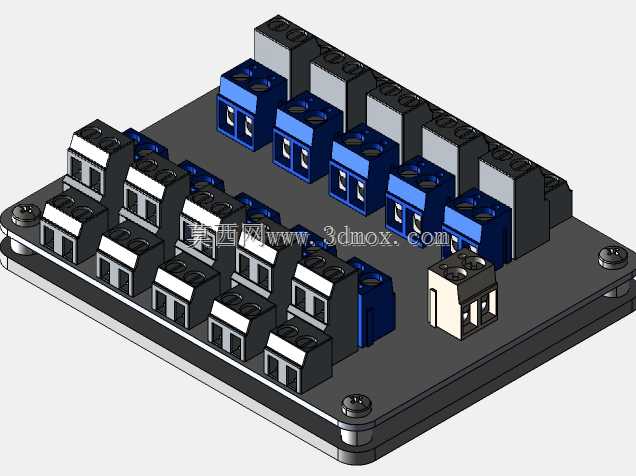

设计思路上，整体采用板式集成结构，没有额外的外壳封装，所有接线端子直接焊接在PCB基板上，既压缩了整体厚度，也能在接线完成后直观看到每个端子的压接状态，排查虚接问题时无需拆解外壳。端子排布采用两侧对称布局，电源输入与调光信号接口设置在板体靠近边缘的一侧，多组LED输出端子分两列排布在板体其余区域，接线时导线可从不同方向引出，适配模拟舱背部不同走向的线束布局，减少导线弯折半径过大导致的线芯断裂问题。板体表面的丝印标识采用耐摩擦的油墨印刷，长期使用不会因反复接线摩擦导致标识模糊，每个输出回路独立对应一组LED照明支路，调光时各支路亮度同步变化，不会出现局部亮度不均的问题。

从安装尺寸来看，板体整体为矩形结构，长宽尺寸适配常规模拟仪表板背部的预留安装空间，端子高度控制在合理范围，安装后不会突出到仪表板正面的显示区域，沉头孔的位置经过校准，固定后板体不会出现歪斜，所有接线点位的间距预留了足够的操作空间，使用小号一字螺丝刀即可按压端子卡扣完成导线拆装，无需额外的专用接线工具。
