轻木框架结构遥控双翼航模设计方案

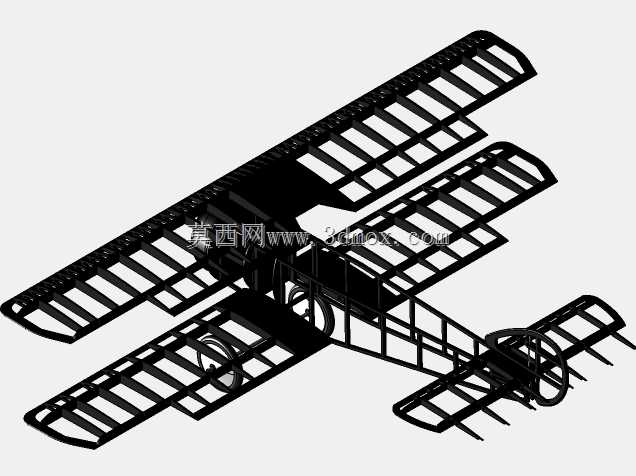

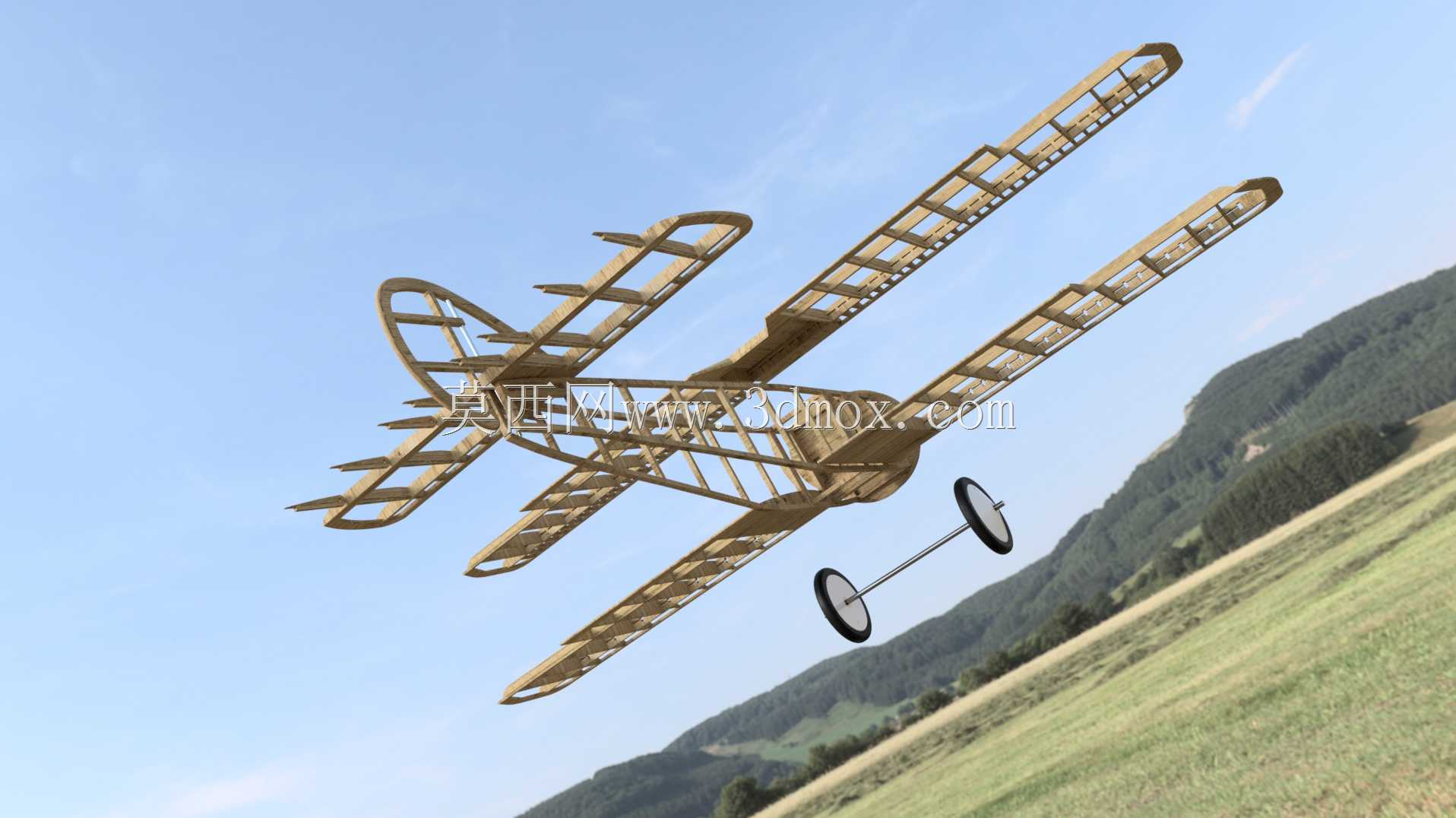

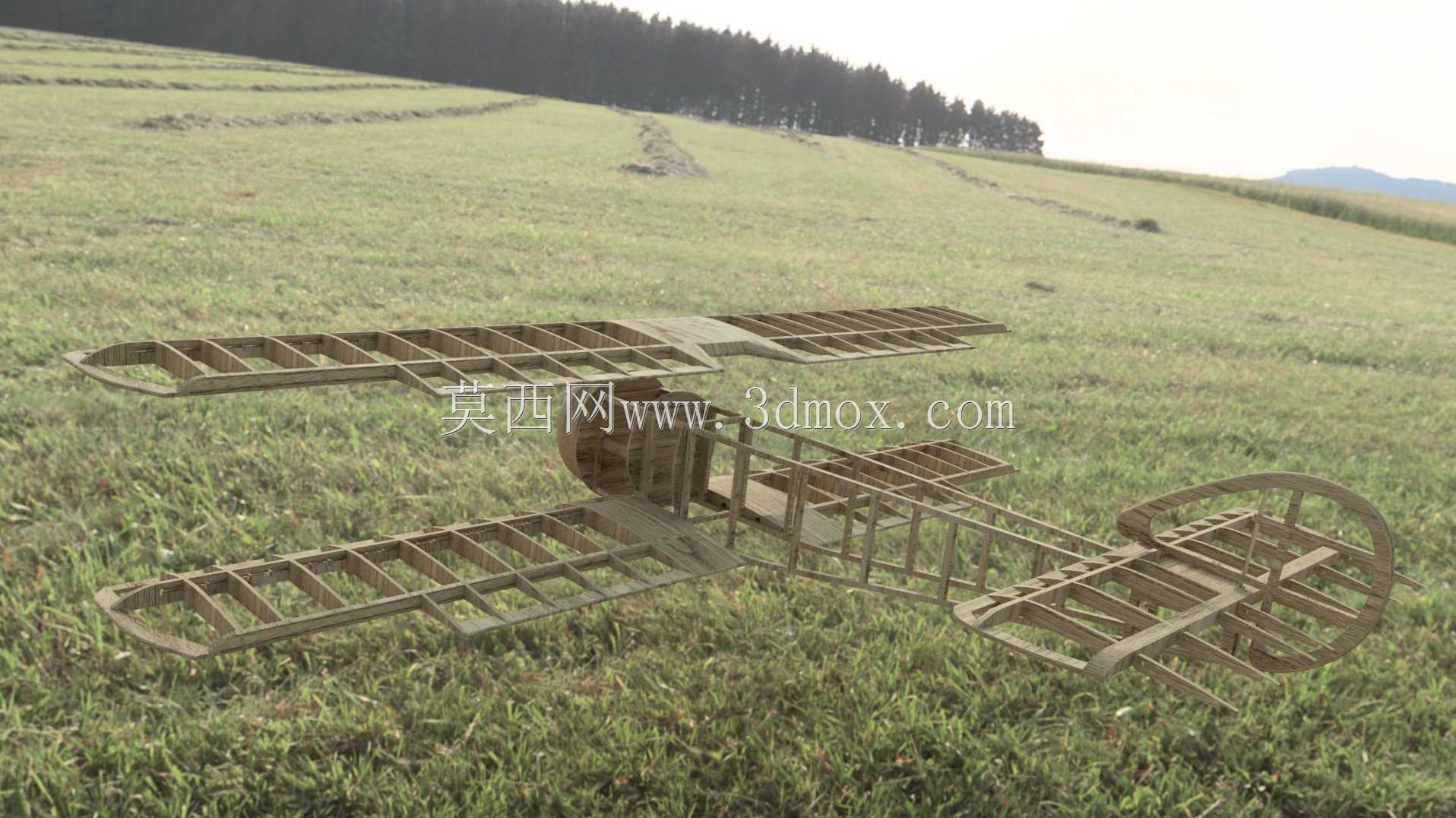

这款双翼航模采用全轻木框架式结构设计，整体翼展设定为1000mm，属于小型遥控航空模型范畴，主要面向航模爱好者的DIY制作与户外飞行场景使用。从结构设计逻辑来看，双翼布局的选型首先考虑的是低速飞行状态下的升力表现，上下两层机翼通过翼间支柱与张线结构连接，相比单翼布局在相同翼展下能获得更大的机翼总面积，降低失速速度，更适合新手操控以及小场地的飞行需求。机身主体采用传统的箱式梁架结构，纵向布置的主承力梁承担飞行过程中的弯曲载荷，横向隔框维持机身截面形状，所有构件之间采用轻木粘接加少量加强片的方式连接，在保证结构强度的前提下尽可能降低整机重量，这也是小型电动航模设计中最核心的权衡点——重量直接影响动力配置、续航时间与飞行机动性。机翼部分采用常规的翼肋加前后缘结构，翼肋按照选定的翼型曲线切割成型，等间距排列在前后缘梁上，表面后续可覆盖热缩蒙皮形成光滑的气动外形，机翼与机身的连接位置预留了安装接口，可根据实际制作需求调整机翼安装角，适配不同的飞行重心配置。尾翼部分同样采用框架结构，水平尾翼与垂直尾翼均设计为可拆卸式，方便运输与存放，操纵舵面的铰链位置预留了安装间隙，后续可加装微型舵机实现舵面偏转控制。从安装边界来看，整机结构预留了动力系统、电子设备的安装舱位，机头位置可适配小型外转子无刷电机搭配螺旋桨的动力组合，机身中部的舱位可放置锂电池、电调与接收机，所有电子设备的安装位置都围绕整机重心设计，避免后续配重增加额外重量。目前该结构方案还处于主体框架完成阶段，后续需要完成蒙皮覆盖、舵面铰链安装、动力与电子设备的调试工作，框架结构的设计已经充分考虑了后续组装的工艺性，所有构件的尺寸都适配常规轻木材料的规格，爱好者可直接按照框架尺寸切割材料进行组装，不需要复杂的加工设备，仅需常用的模型制作工具即可完成制作。这种框架式轻木航模的设计思路延续了传统航空模型的经典结构，在3D建模过程中可直接对每个构件进行参数化调整，方便制作者根据自身的材料储备、动力配置灵活修改尺寸，比如调整翼展大小、更换翼型、修改机身长度来适配不同的飞行需求，建模时每个构件的独立建模也方便后续直接导出加工图纸，用于激光切割轻木零件，大幅降低DIY制作的零件加工难度。
