翼身融合布局无人飞行器结构设计

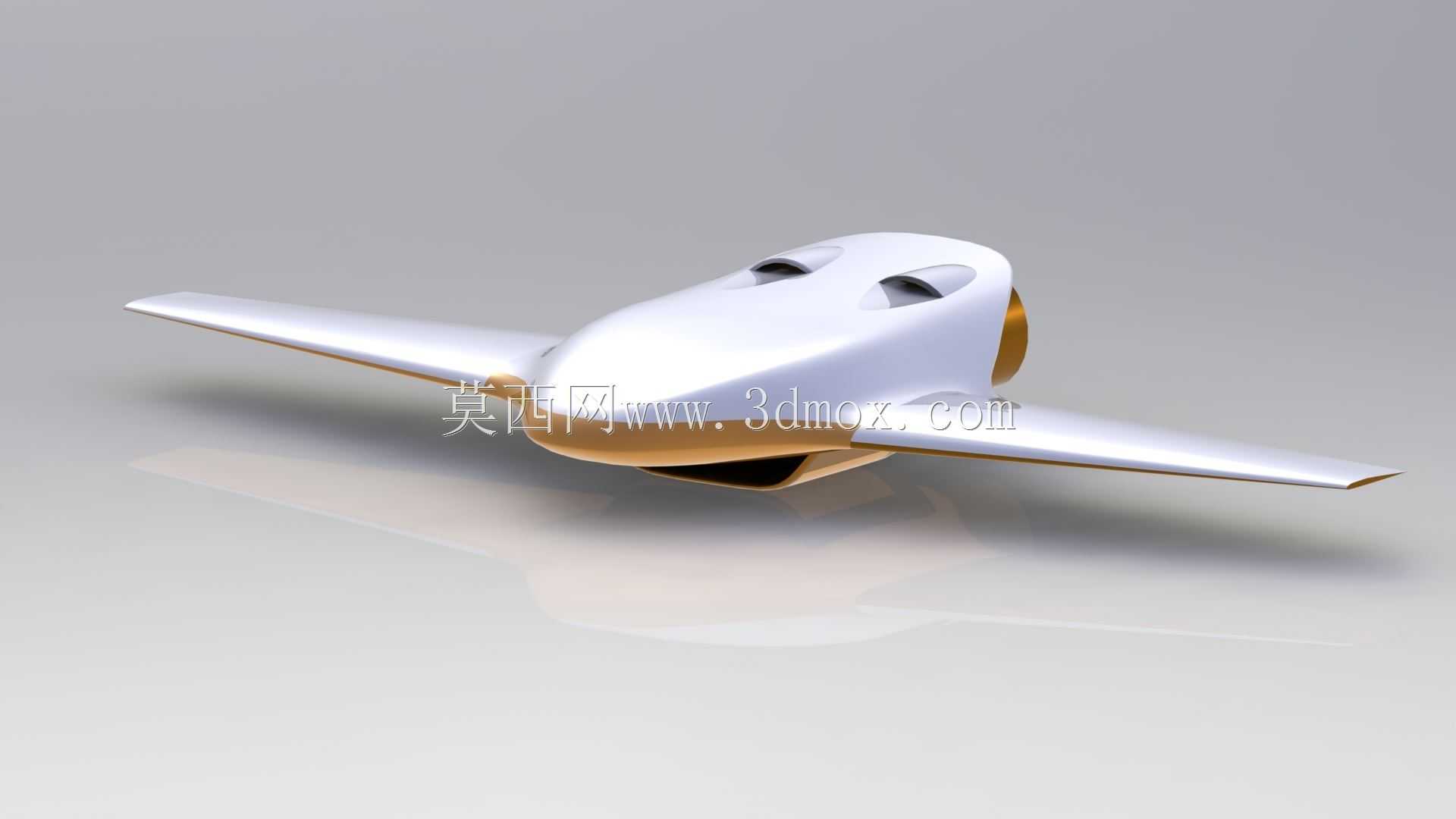

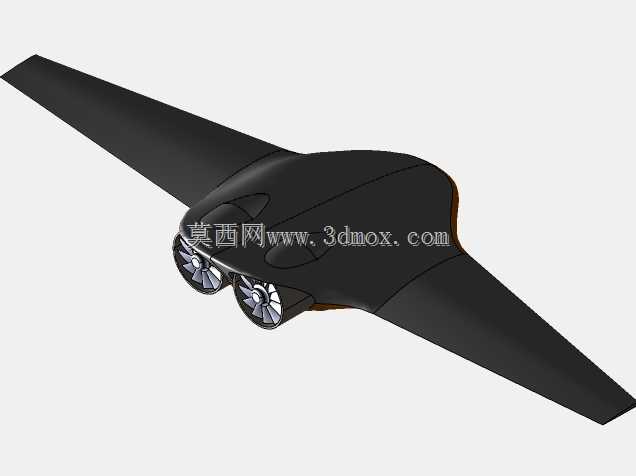

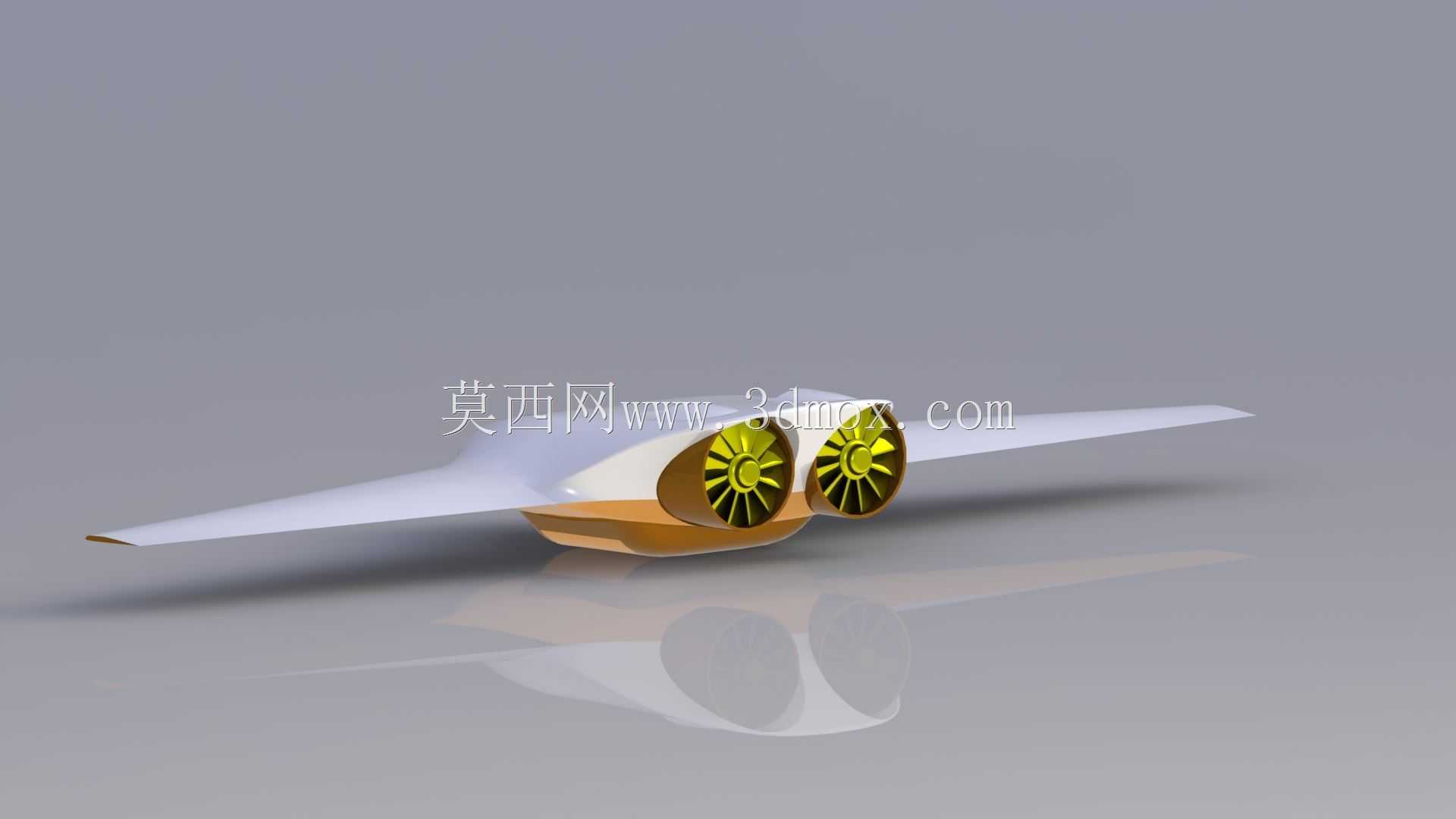

这款翼身融合布局的无人飞行器，在设计阶段就瞄准了长航时低空侦察、区域测绘、环境监测这类对气动效率要求较高的作业场景，没有沿用传统无人机的筒身加机翼的分离式结构，而是把机身和机翼做了一体化的平滑过渡，整个升力体结构能在相同翼展下获得更大的升阻比，降低巡航阶段的动力消耗，延长单次作业的留空时间。从结构设计逻辑来看，整个机体的上表面做了连续的曲面顺滑处理，没有突兀的结构凸起，既可以降低飞行过程中的压差阻力，也能减少雷达反射截面积，兼顾低可探测性的需求，机体中部的隆起区域预留了足够的设备舱空间，可以搭载光学侦察载荷、大气监测传感器或者小型通信中继设备，舱段的安装边界做了统一的模块化接口设计，可根据不同的任务需求快速更换对应载荷，不需要对机体主结构做大幅修改。动力单元采用尾置双发的布局方案，两个动力舱嵌入机体后缘的翼身过渡段，没有额外突出于机体轮廓，既避免了动力单元对前方气动流场的干扰，也能让整机的重心配平更靠近气动焦点，提升飞行过程中的姿态稳定性，进气道贴合机体下表面的曲面做了埋入式设计，可在飞行过程中利用机体预压缩效应提升进气效率，同时减少外露结构带来的额外阻力。整机的翼面后缘预留了操纵面的安装位置，沿着翼展方向分段布置的升降副翼可以同时完成俯仰和滚转方向的姿态控制，不需要额外设计垂直尾翼结构，进一步降低了整机的结构重量和飞行阻力。从安装边界来看，整机的起落架采用收放式设计，收纳位置完全嵌入机体内部的预留舱段，巡航阶段不会破坏机体的气动外形，机体下部的载荷舱开口做了密封结构设计，可在小雨天气下执行作业任务，避免外界水汽进入舱内损坏电子设备。整个结构的受力框架沿着翼身融合的曲面走向布置，主承力梁从机头位置一直延伸到翼尖，将机翼和机身的受力结构整合为一体，相比传统拼接式的机体结构，能在相同结构重量下获得更高的结构强度，可承受低空紊流带来的交变载荷，适配复杂地形下的低空作业需求。
