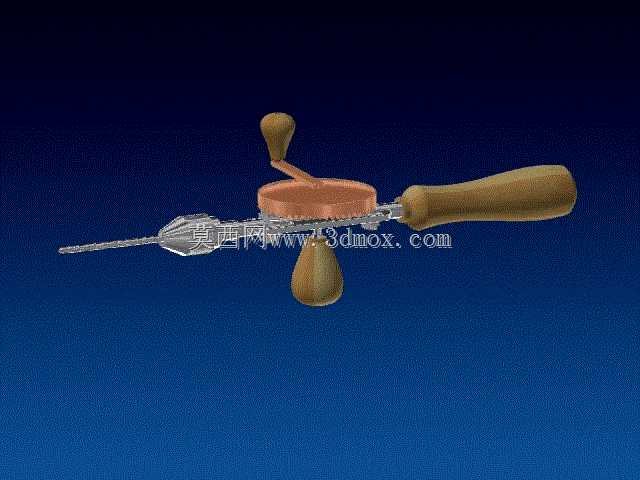

老式手摇木工手钻结构设计

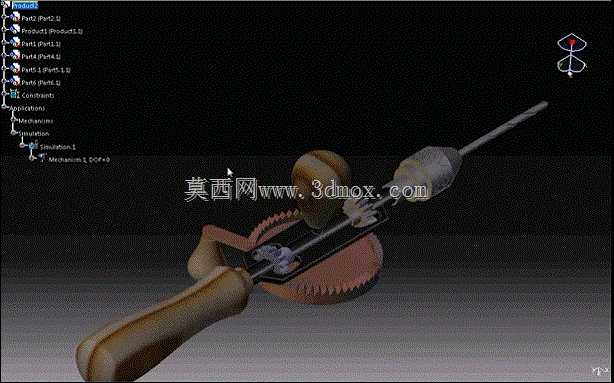

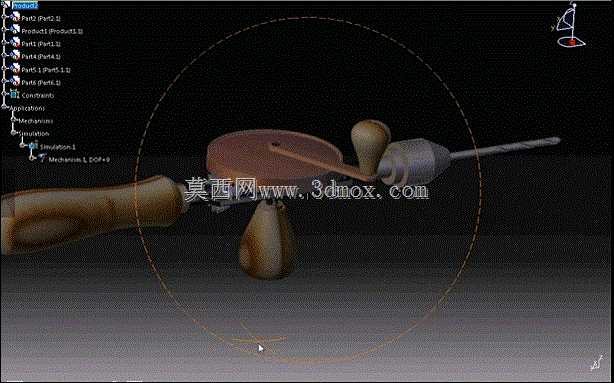

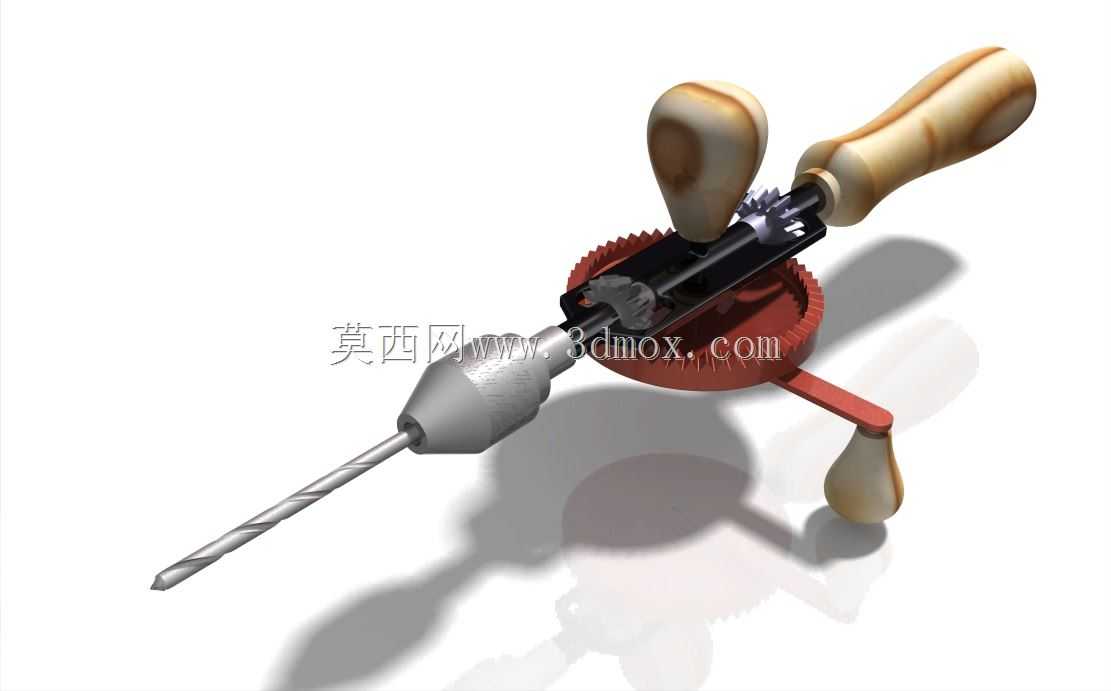

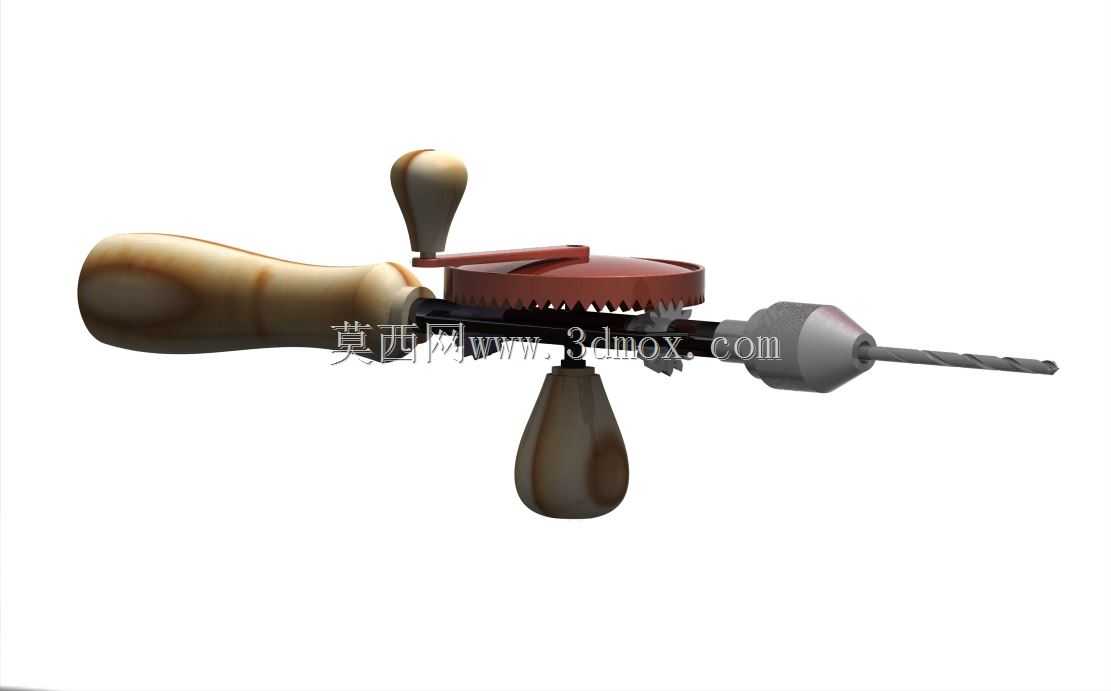

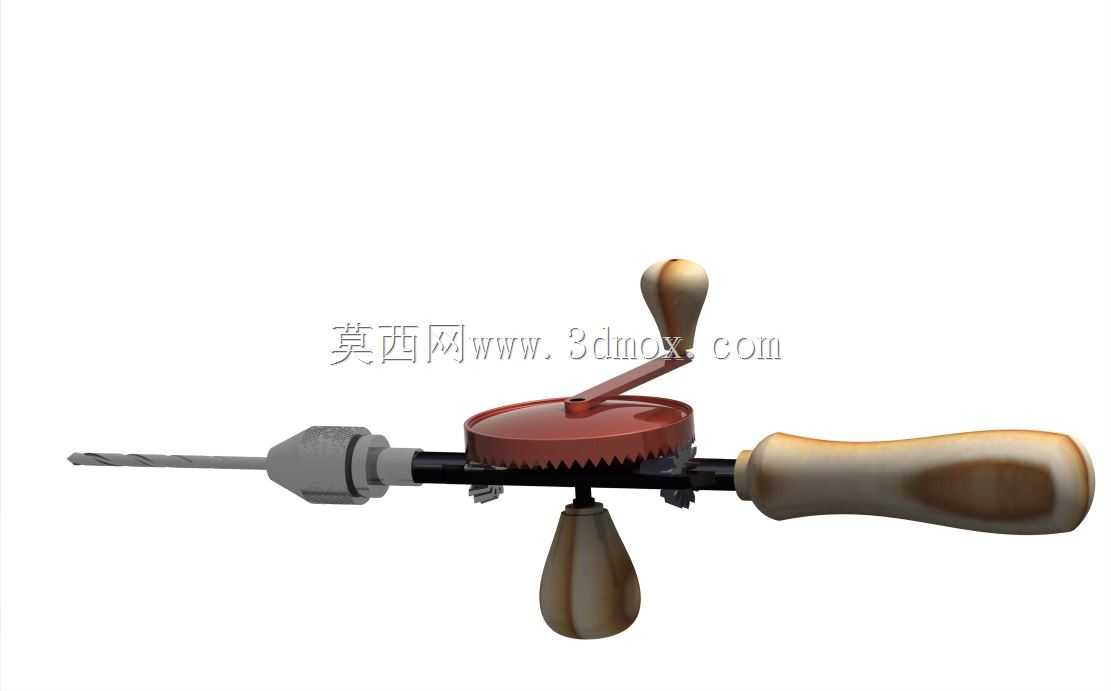

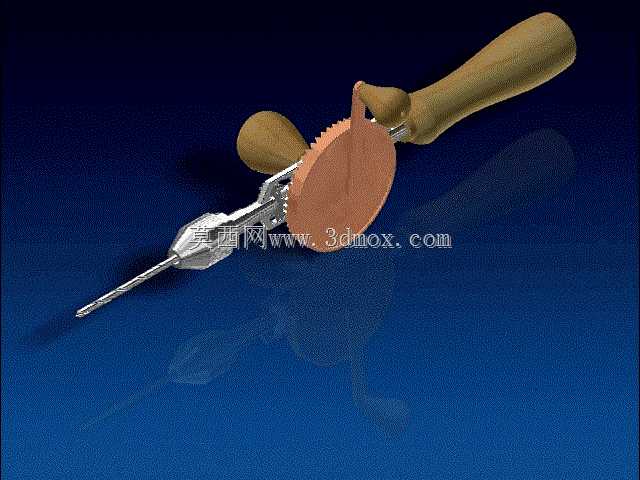

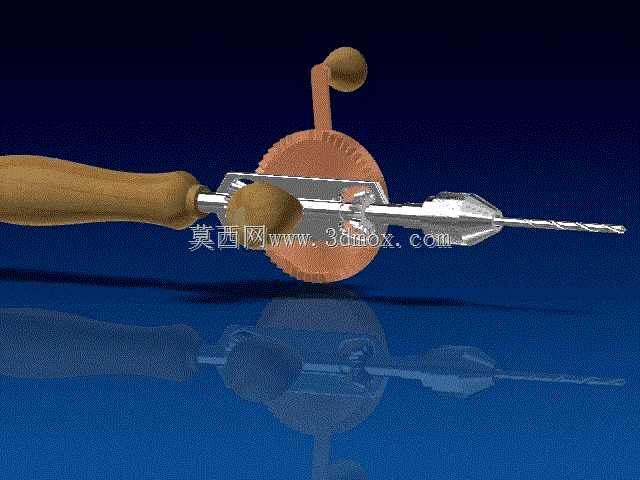

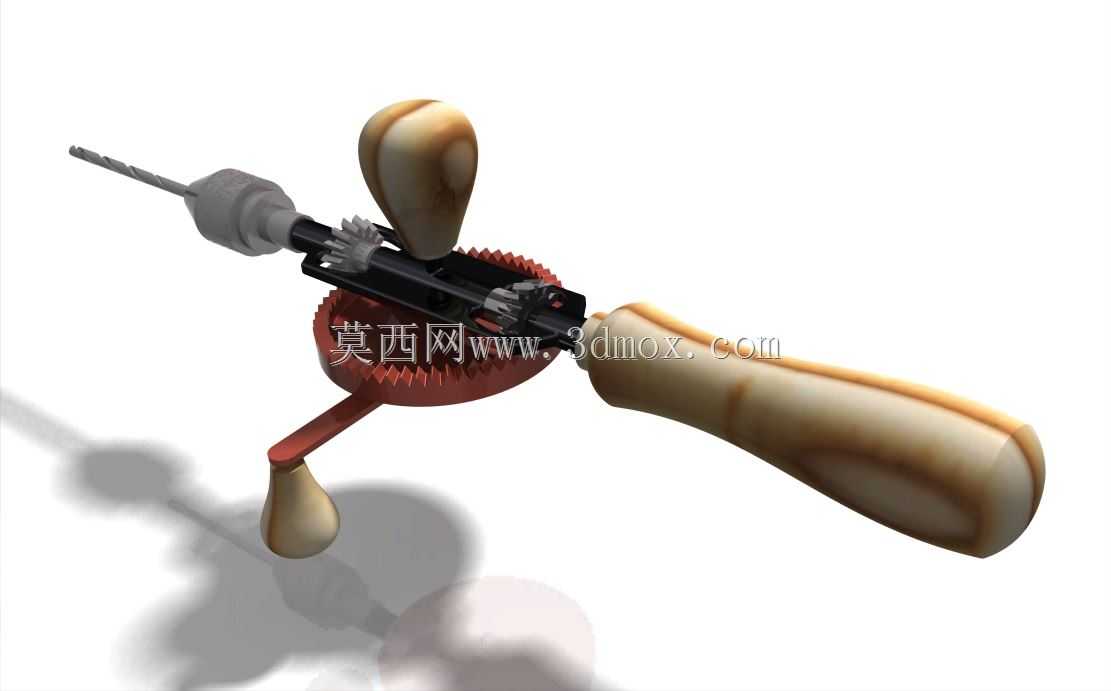

这款手动钻孔工具在无供电的户外木工作业、狭小空间内的精细打孔场景中应用十分广泛，相比电动钻孔设备，它无需外接电源，不会产生漏电风险，作业时噪音极低，不会对周边环境造成干扰，很适合老家具修复、手工皮具打眼、薄金属板扩孔等对精度要求高、作业量不大的工况。从结构设计来看，整体采用齿轮传动的增速结构，大直径的主传动齿轮与钻轴上的小齿轮啮合，摇动手柄时可将手部的转动动作转化为钻轴的高速旋转，传动比经过反复调校，既保证了钻孔时的扭矩输出足够，又不会让操作人员摇动手柄时过于费力。握持部分采用符合人体工学的双握柄设计，主握柄贴合手掌自然弯曲弧度，副握柄可在钻孔时提供稳定的下压力支撑，避免钻孔过程中钻身偏移导致孔位歪斜。钻夹头部分采用三爪自定心结构，可夹持不同直径的直柄钻头，夹持范围覆盖常规手工钻孔常用的钻头规格，夹头锁紧结构简单可靠，无需额外扳手即可完成钻头的更换与锁紧，在户外作业时无需携带额外的拆装工具。设计过程中充分考虑了手动工具的受力特性，所有传动齿轮的齿形都经过受力优化，齿根处做了圆弧过渡处理，避免长期受力出现齿根断裂的问题，齿轮与轴的配合采用间隙配合，既保证转动顺畅无卡滞，又不会出现过大的旷量影响钻孔精度。整体外形尺寸控制在单手握持可操作的范围内，整体重量经过配重优化，重心落在主握柄位置，长时间握持作业也不会出现手臂酸胀的问题。安装边界方面，这款工具无需额外固定安装，操作人员手持即可完成作业，作业时仅需要在工件表面预留出略大于钻头直径的操作空间即可，不会像台钻等设备需要较大的安装台面与操作空间，在狭窄的柜体内部、高空脚手架上的零散钻孔作业中，这种便携性的优势尤为突出。钻身的金属部件都做了防锈处理，木质握柄经过打磨抛光，表面光滑无毛刺，握持时摩擦力足够，不会因为手出汗出现打滑的问题。传动部分预留了润滑脂加注空间，长期使用后可定期加注润滑脂降低传动磨损，延长工具的整体使用寿命，整个结构没有易损的电子元器件，整体结构坚固耐用，可适应高温、高湿、多粉尘的恶劣作业环境，不会因为环境因素出现设备故障。
