可3D打印遥控飞翼航模结构设计

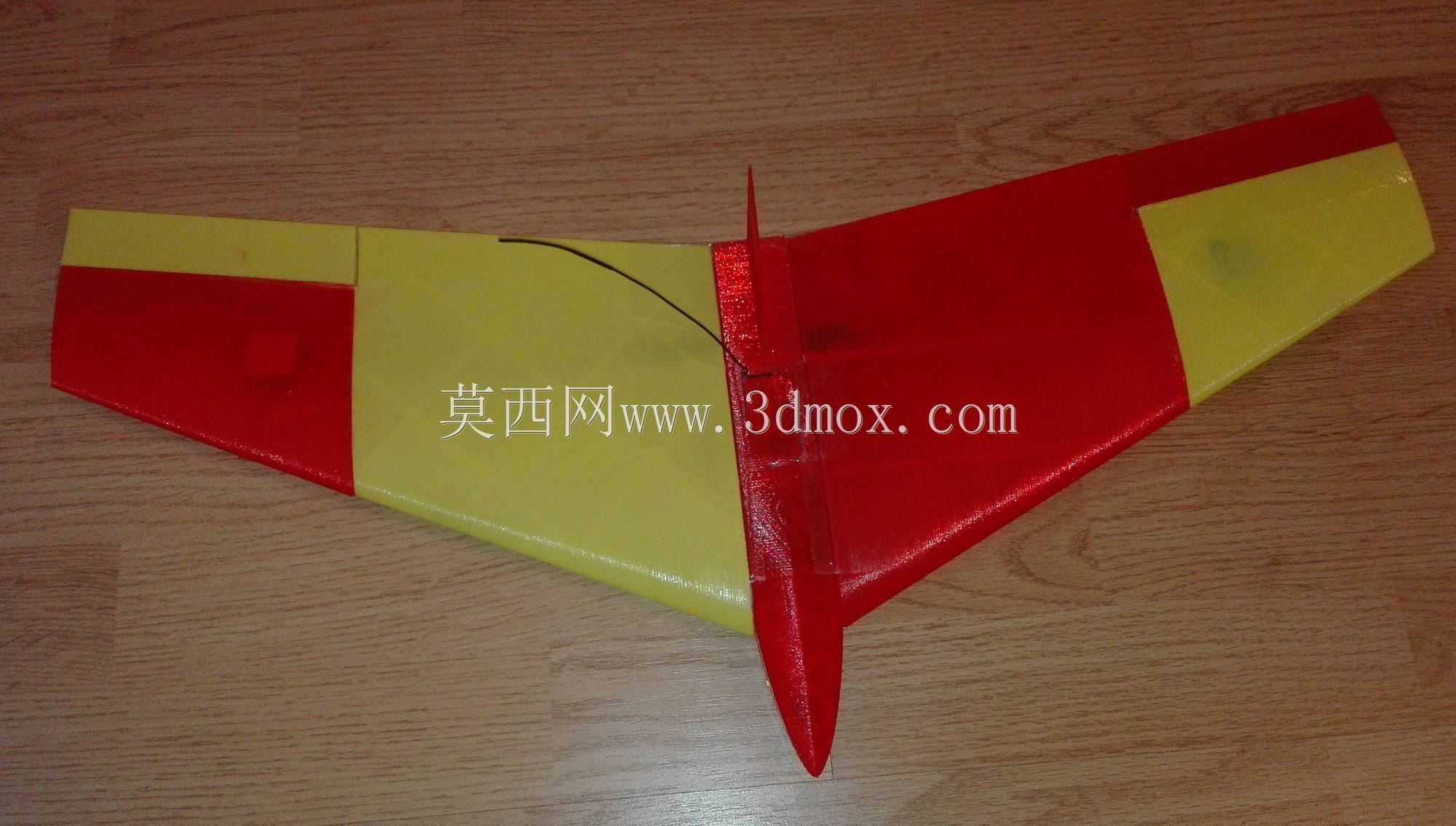

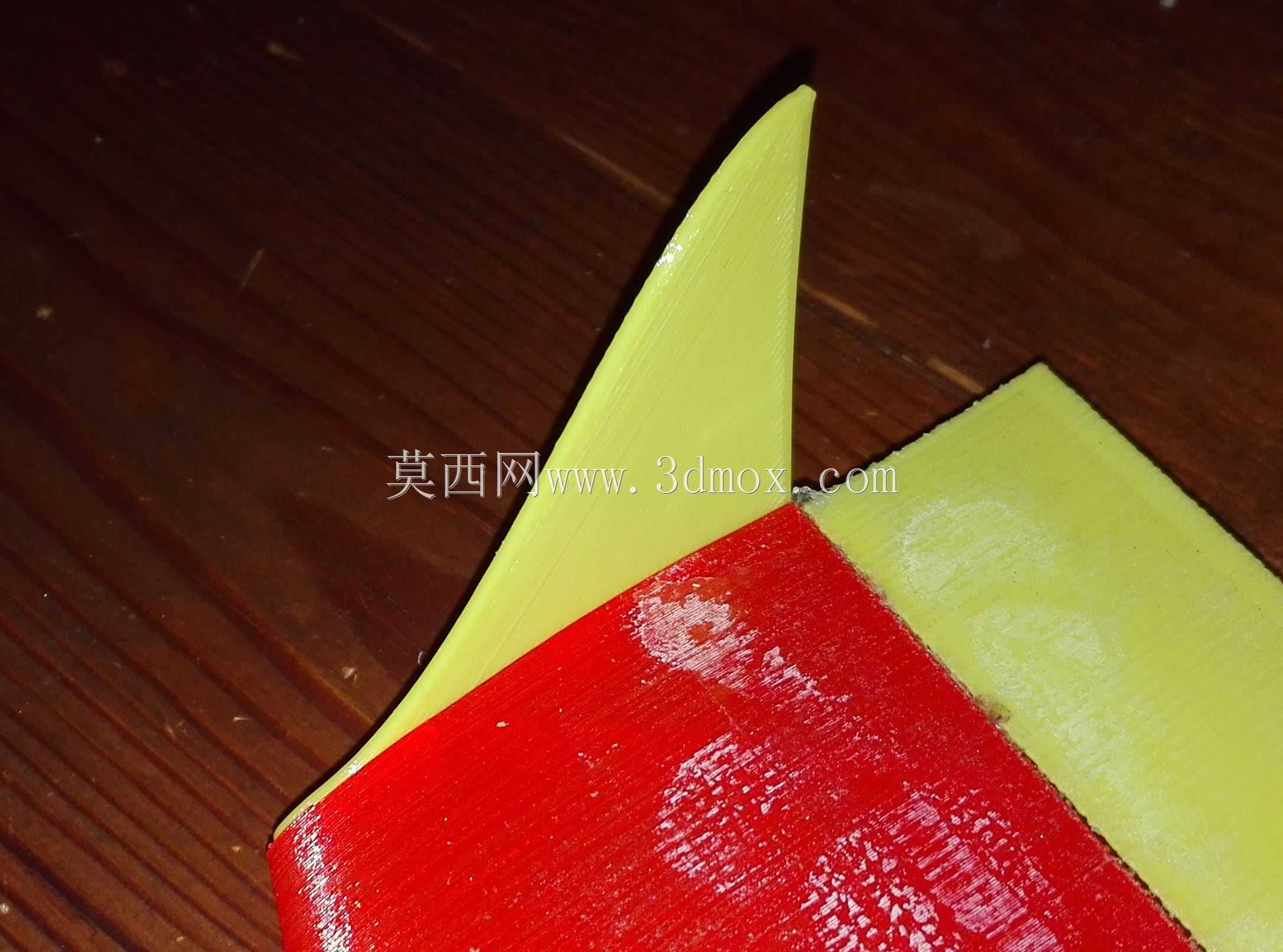

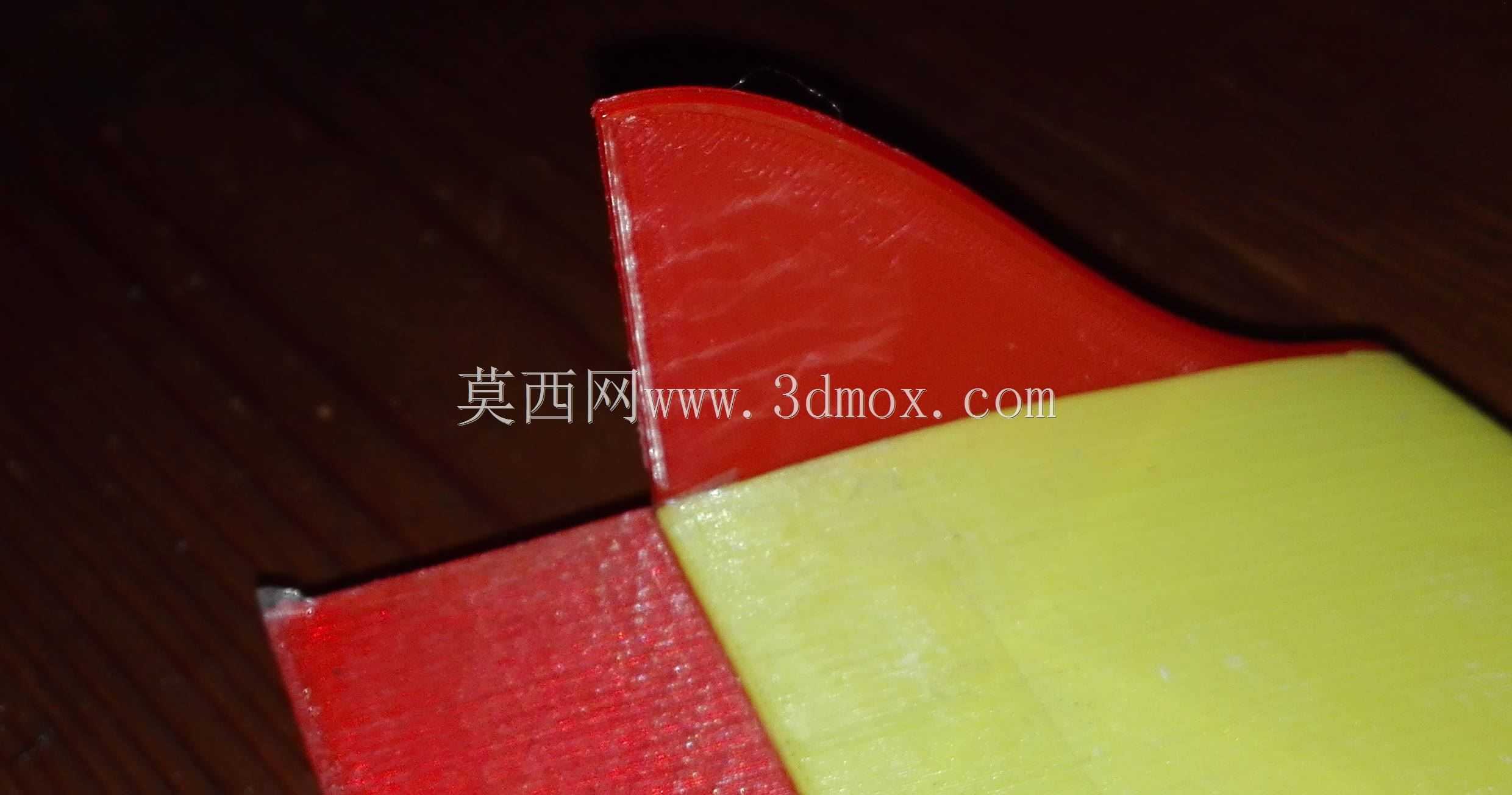

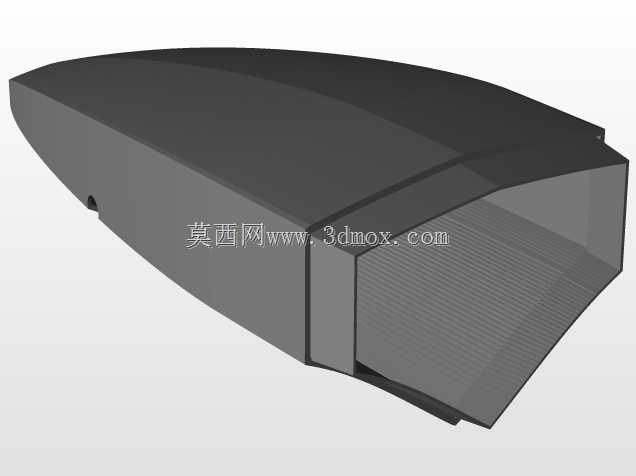

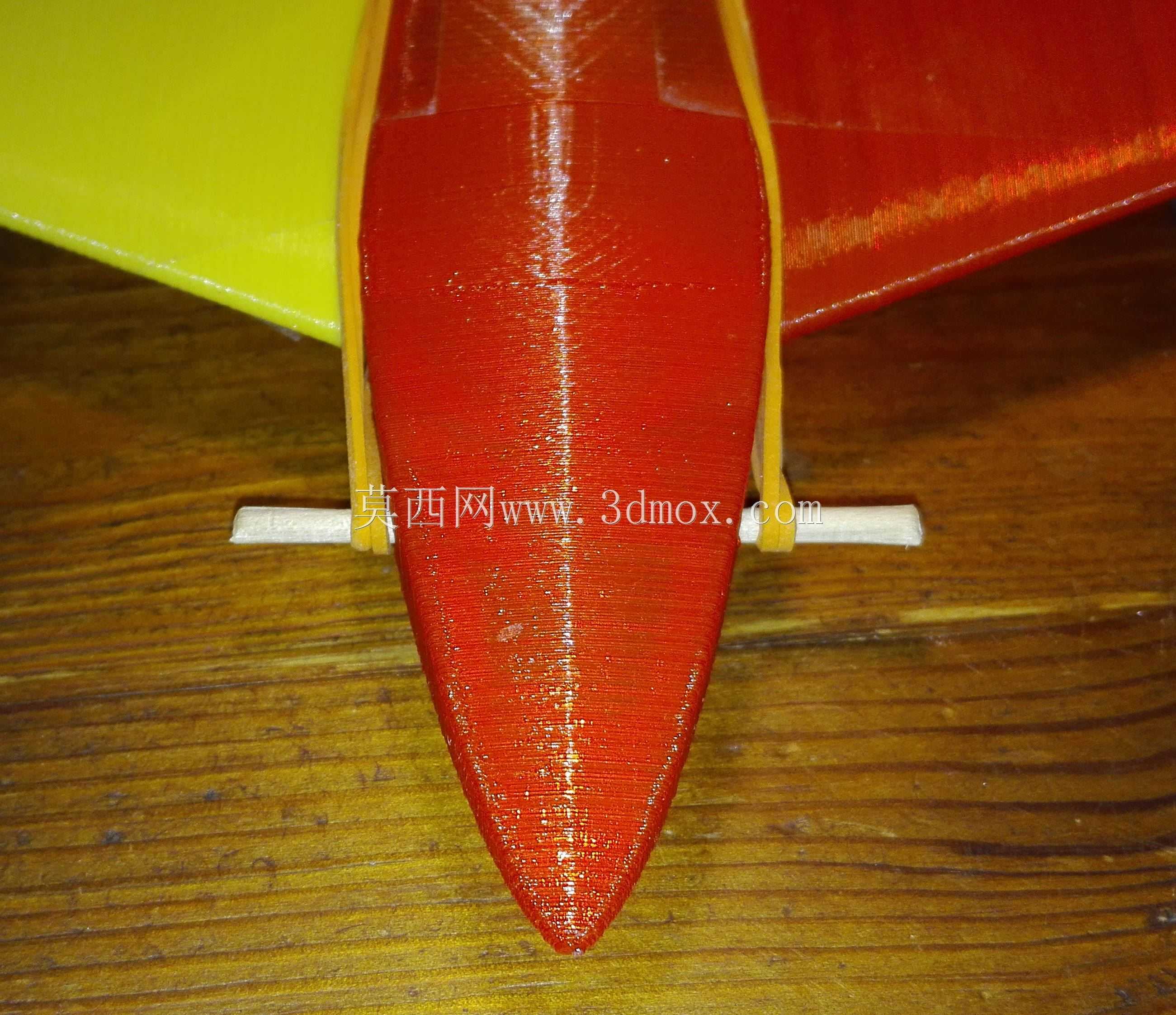

这款飞翼结构主要面向遥控航模爱好者的自制装配场景，适配日常户外休闲飞行、航模爱好者的结构改装验证需求，整体采用无尾飞翼布局，省去了常规固定翼的水平尾翼与垂直尾翼结构，大幅降低了整机的结构复杂度与装配零件数量，非常适合采用桌面级FDM3D打印设备完成零件制作，不需要复杂的模具加工工序，普通爱好者即可自行完成全部结构件的生产。整机翼展控制在616毫米，属于小型便携航模范畴，电子设备总承重预留约300克的安装余量，能够兼容市面上常规的小型航模动力套装、遥控接收设备与动力电池，不需要对电子设备进行额外的改装减重即可满足配平要求。结构设计上预留了直径3mm的翼梁安装孔位，可配套加装木质翼梁提升机翼整体的结构刚度，避免飞行过程中机翼出现过大的形变影响气动效率，同时设计了橡皮筋固定的顶篷结构，既可以实现机翼上盖的快速拆装，方便日常调试、更换电池与检修电子设备，也能在轻微炸机时通过橡皮筋的形变吸收部分冲击能量，降低结构件的损坏概率。后续迭代的结构在主翼两侧增加了小型翼梢结构，能够有效抑制翼尖涡流带来的诱导阻力，提升飞行过程中的航向稳定性，打印时仅需调整切片参数即可完成翼梢部分的制作，不需要额外修改主体模型，实际打印测试中采用3层壁结构搭配25%填充率即可满足结构强度要求，不需要过高的填充密度就能兼顾结构强度与整机重量控制。机身中段预留了动力电机、电子调速器与电池的安装舱位，舱室尺寸经过配平计算，能够让常规规格的电池安装后整机重心落在飞翼的气动焦点范围内，不需要额外添加配重块即可完成重心调整，机翼与机身主体采用一体化分段设计，打印时不需要添加大面积支撑结构，有效降低打印耗材的浪费与后处理工作量，各段机翼之间通过定位止口配合，装配时不需要复杂的定位工装即可保证机翼的整体安装精度，翼面的气动外形经过修型处理，能够兼顾低速飞行时的升力特性与飞行操控的响应灵敏度，适合有一定基础的航模爱好者完成自制与飞行调试。
