带压力表液压驱动立式压机结构设计

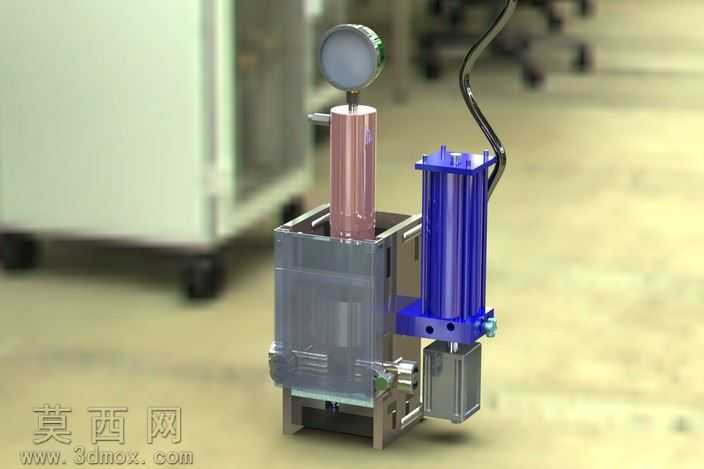

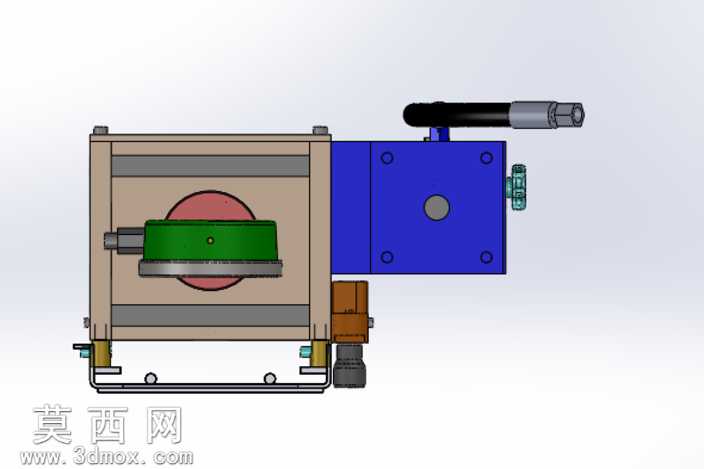

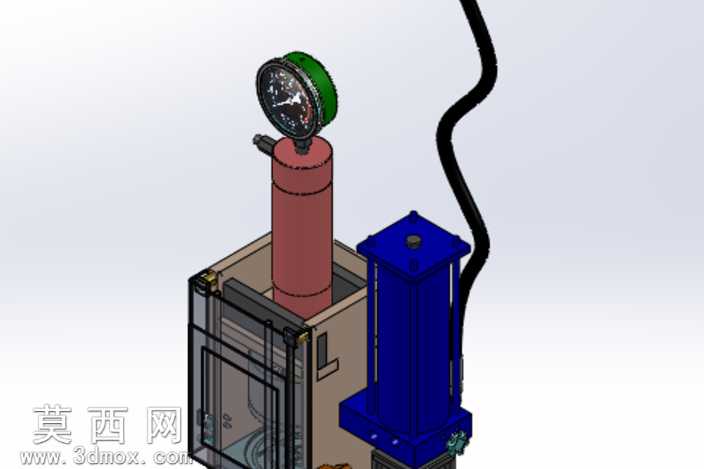

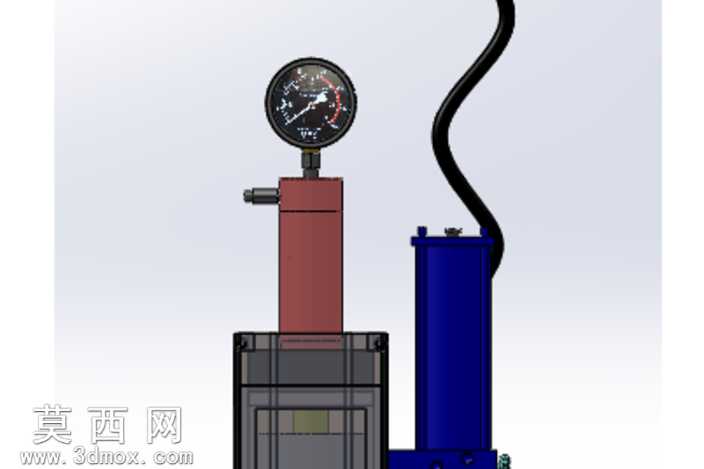

本作品为立式液压驱动压机的三维结构设计，建模阶段采用自顶向下的设计思路，先完成整体功能框架的布局规划，再逐一拆分各功能模块进行零件级建模，确保各部件装配间隙合理、运动路径无干涉。整体结构分为液压动力单元、压力执行单元、机架承载单元、压力检测单元四个核心部分：液压动力单元采用立式蓝色液压缸作为核心执行件，建模时还原了液压缸的缸筒、端盖、密封槽、进出油口等细节结构，缸体表面赋予金属烤漆材质，呈现出工业设备常用的耐磨漆面质感，底部安装法兰的螺栓孔位按照标准安装尺寸排布，可直接适配常规安装基座。压力检测单元为红色柱状蓄能/检测组件，顶部配置圆形耐震压力表，建模时还原了压力表的表盘刻度、指针、防护表壳结构，表壳赋予绿色包胶材质模拟橡胶防护套效果，连接油管采用柔性线缆建模方式还原黑色高压油管的自然弯曲形态，还原真实管路排布的走线状态。机架承载单元采用框架式结构，侧面设置透明防护门板，门板赋予半透明亚克力材质，既可以直观观察内部压装作业状态，又能起到安全防护作用，机架主体赋予磨砂金属材质，还原工业型材的表面质感。设计过程中充分考虑生产实用性，所有零部件的尺寸均符合机械加工的工艺要求，附加的安装说明可指导生产端完成整机的装配调试，各部件之间的连接结构均做了工艺性优化，避免出现无法加工的异形结构，整体模型经过装配干涉检查，所有运动部件的行程范围内无结构冲突，可直接用于生产参考、装配教学以及相关压装工况的方案验证，模型渲染阶段采用工业产品常用的白背景柔光渲染方式，清晰呈现各部件的结构形态与材质区分，方便使用者快速理解整机的结构组成与工作原理。
