小型共轴双旋翼航模直升机结构设计

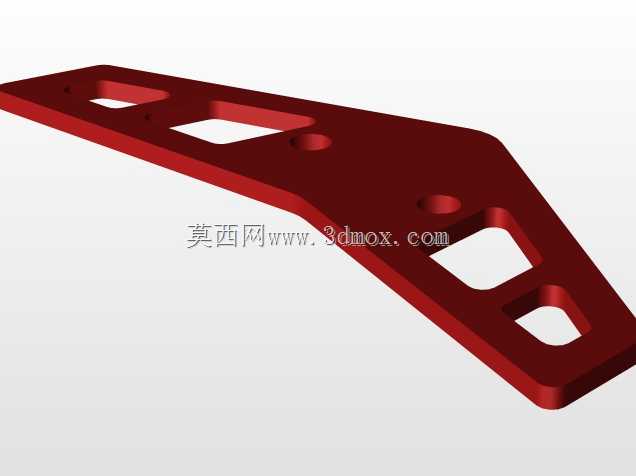

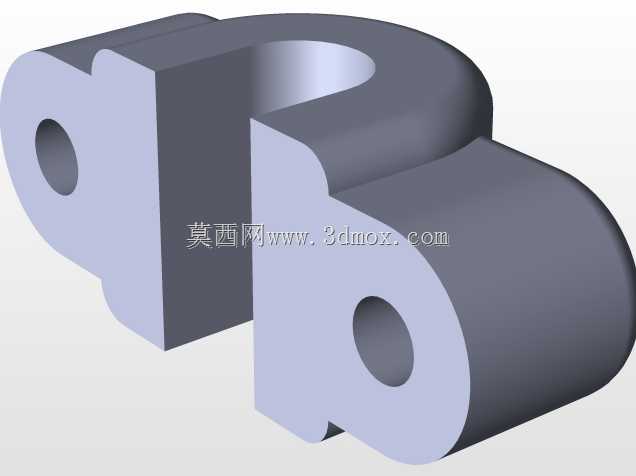

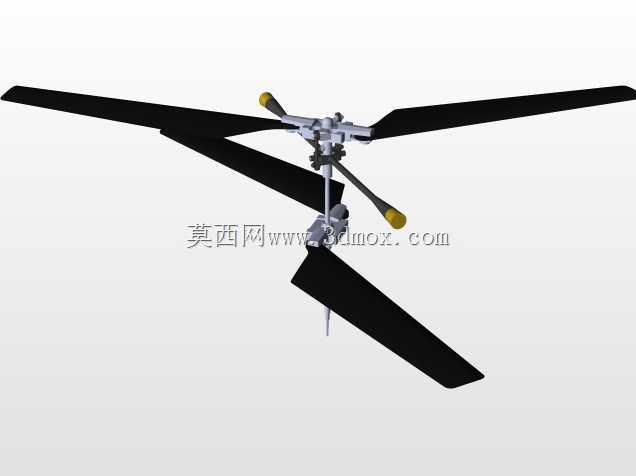

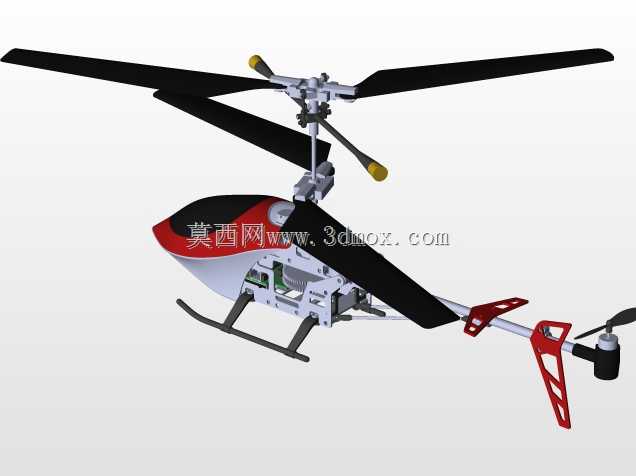

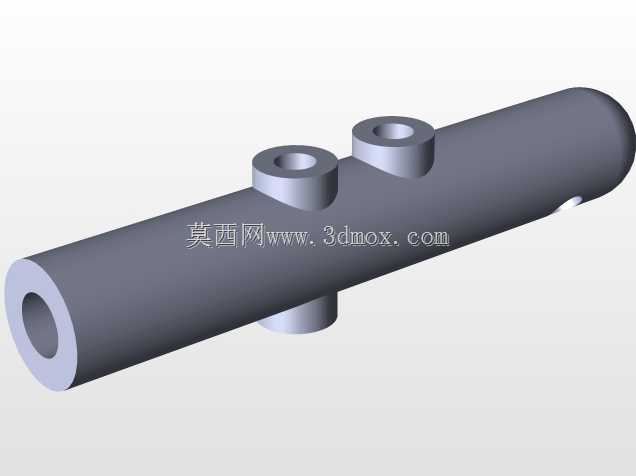

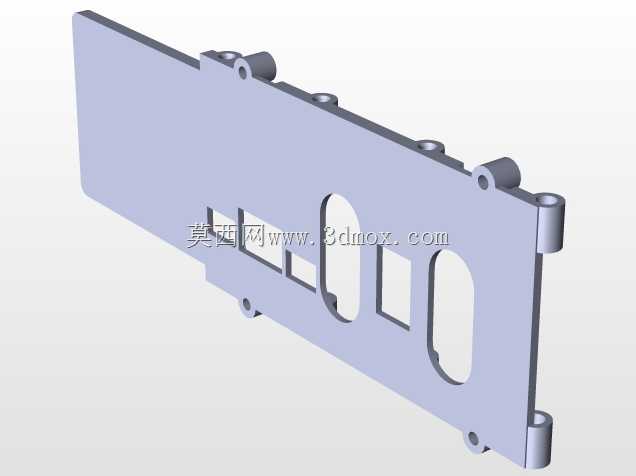

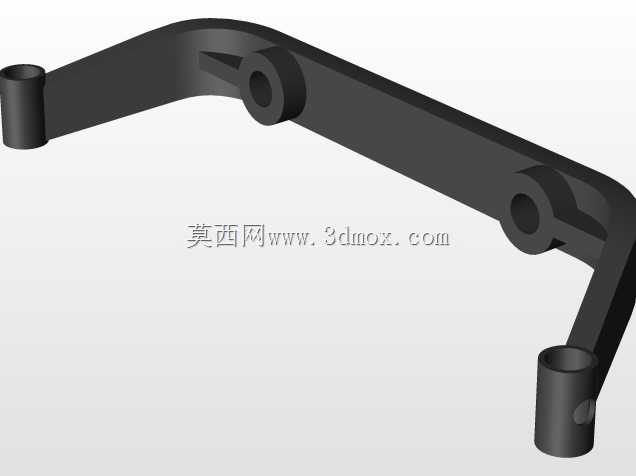

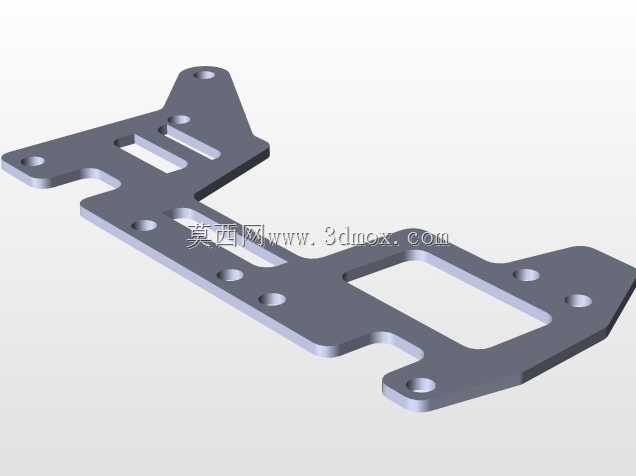

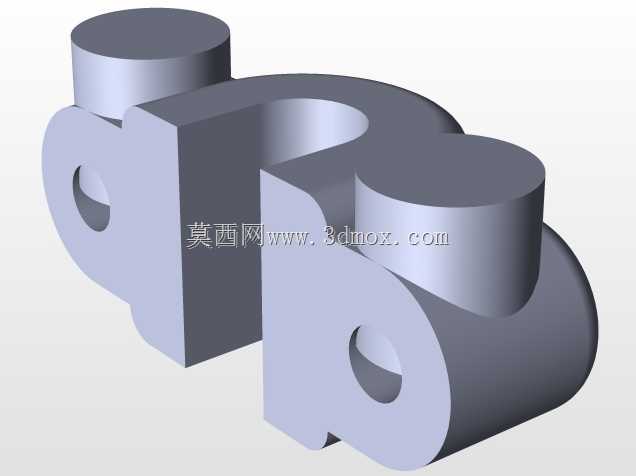

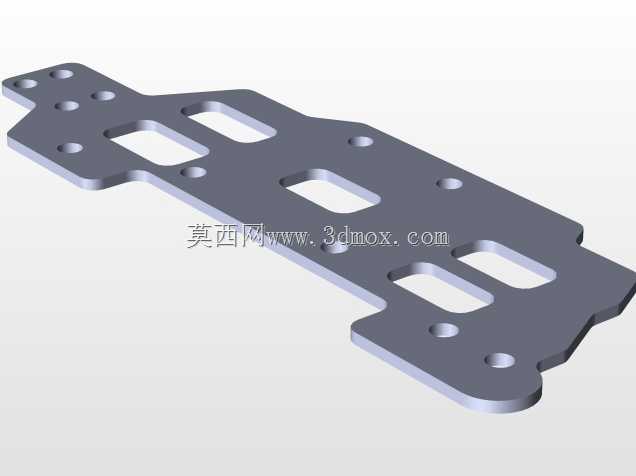

这款小型航模级共轴双旋翼直升机的结构设计，核心围绕低空近距飞行场景的操控稳定性展开，区别于常规单旋翼带尾桨的构型，采用上下两层反向旋转的主旋翼布局，可直接抵消旋翼旋转产生的反扭矩，省去了尾桨传动与动力损耗，在小尺寸机身下能获得更充裕的升力冗余，适配室内飞行、小范围室外航模作业、高校飞控算法验证等场景。从结构设计逻辑来看，机头整流罩采用流线型弧面造型，在降低前飞风阻的同时，内部预留了飞控板、电池、微型接收机的安装腔体，腔体边缘设计有卡扣式安装位，无需额外螺丝即可完成电子元件的固定，兼顾拆装维护的便捷性。主旋翼桨夹采用铰接式结构，允许桨叶在旋转过程中实现小幅度的挥舞与摆振，抵消飞行过程中的气动扰动，桨尖设置的配重块可提升旋翼旋转时的动平衡稳定性，降低高速旋转时的机身振动。机身中段采用镂空式金属机架设计，在保证结构强度的前提下尽可能降低整机重量，机架上预留了多个标准安装孔位，可根据需求加装微型摄像头、任务载荷模块，拓展不同的使用功能。尾管部分采用轻量化空心管材，末端设置的垂直安定面配合小型尾旋翼（实际为航向微调机构），可在大机动飞行时提升航向保持能力，尾管与主机身的连接采用快拆式卡扣结构，方便运输时拆解收纳。滑橇式起落架采用弹性金属材质弯折成型，着陆时可通过自身形变吸收冲击能量，起落架的高度经过反复校核，既保证着陆时机腹不会与地面发生剐蹭，又不会因为过高导致整机重心上移影响飞行稳定性。设计过程中对整机的安装边界做了严格约束，主旋翼旋转直径、尾管长度、起落架宽度的尺寸匹配经过多轮迭代，确保各运动部件在全行程偏转时不会发生结构干涉，旋翼旋转平面与机身水平基准面的夹角经过调校，可在悬停状态下保持机身水平，降低飞控系统的修正压力。
