90毫米涵道式风扇动力装置结构设计

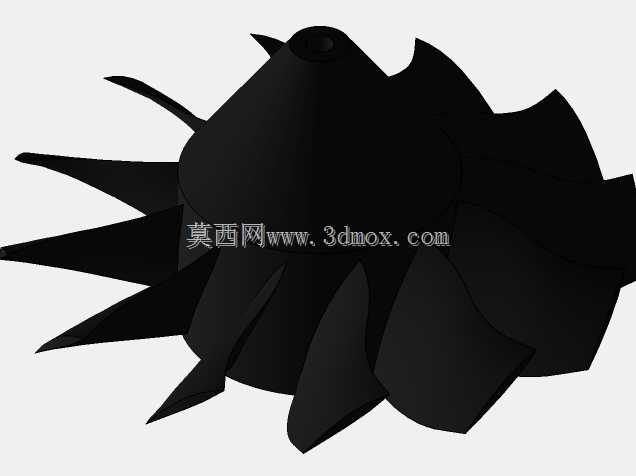

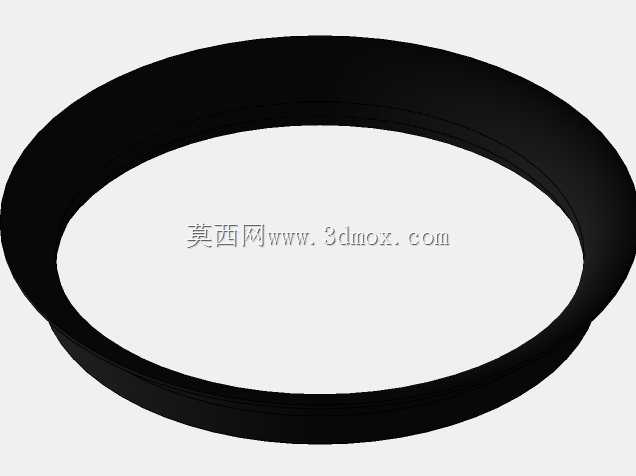

在航模动力系统的选型与结构设计场景中，涵道风扇凭借其紧凑的结构、较高的推进效率，成为固定翼航模、小型垂直起降飞行器动力配置的常见选择，这类涵道动力单元的设计合理性，直接影响飞行器的推力输出、续航表现与运行噪音水平。本次涉及的90毫米规格涵道风扇，是航模动力段中适配中等尺寸机型的常用规格，其整体外涵道的外径控制在90毫米，安装时可直接嵌入对应直径的机型舱段，无需额外做复杂的外形适配修型，外涵道的轴向长度经过匹配设计，既能够保证气流在涵道内部完成充分的整流增压，又不会占用过多的机身轴向空间，适配多数6S供电体系的中型航模安装边界。从功能特性来看，该涵道单元匹配高转速动力输出组件，运行时能够产生稳定的轴向推力，可满足6-7磅级起飞重量的航模动力需求，配套的供电适配能力可支持100安培级的持续电流输出，适配航模场景下大油门瞬时出力的使用特性。设计过程中，叶轮部分参考成熟小尺寸涵道的叶片气动布局，采用12叶的叶片配置，通过对叶型角度、弦长的缩放调整，匹配90毫米涵道的流道尺寸，叶片与轮毂的连接位置做了圆弧过渡处理，减少气流在叶根位置的紊流产生，外涵道内壁与叶尖的间隙控制在极小范围内，降低叶尖泄流带来的效率损失。涵道前端的整流帽采用圆滑的弧面造型，能够引导来流平滑进入叶轮区域，避免进气端出现气流分离。出线位置做了轴向的走线布局，导线沿涵道外侧轴向延伸，安装时可直接将导线埋入机身的走线槽内，不会额外增加迎风阻力。在实际结构设计验证中，该涵道的安装固定位可适配常规的航模电机安装座，安装孔位的间距符合同级别涵道的通用安装标准，可直接替换同规格的其他涵道产品，无需重新设计机身的安装结构。涵道外壳采用一体化的筒式结构，具备足够的径向刚度，在高转速运行下不会出现结构形变蹭到叶尖的问题，整体的动平衡匹配设计也能够降低高转速下的振动传递，减少对机身机载设备的震动干扰。对于结构设计从业者而言，这类涵道模型的流道设计、叶片缩放适配思路、安装边界的标准化处理，都可以作为小型流体推进部件设计的参考，尤其是在做紧凑空间内的动力单元布局时，涵道式结构的空间利用率优势，能够帮助设计人员在有限的尺寸约束下实现足够的推力输出，同时兼顾气动效率与安装便利性。
