拖车底盘框架连接结构设计方案

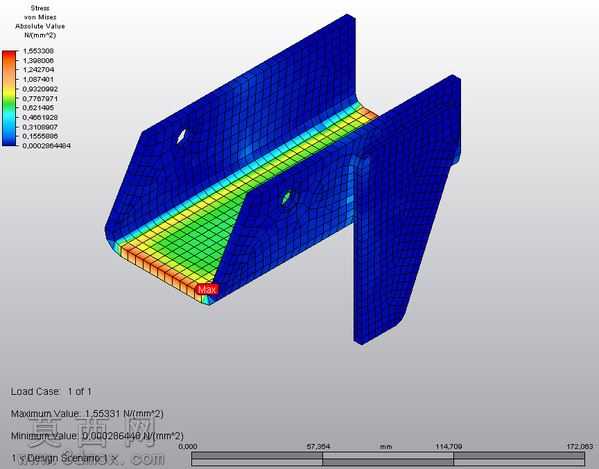

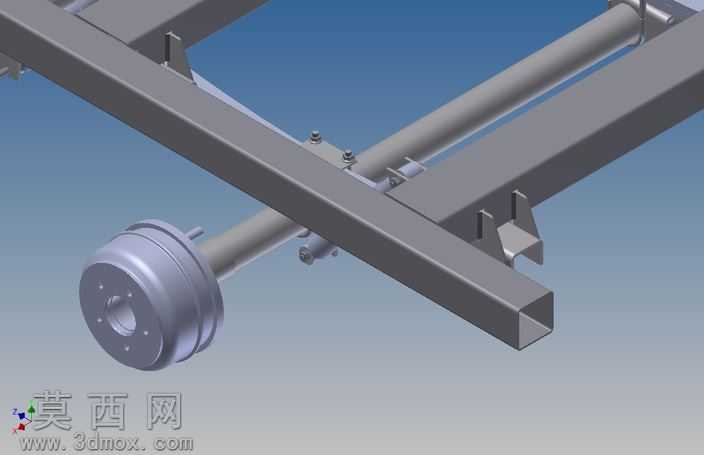

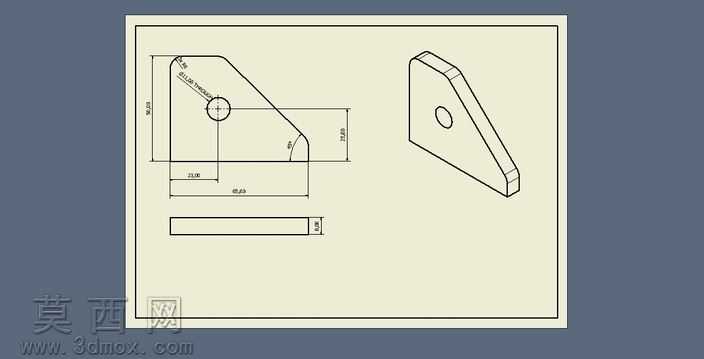

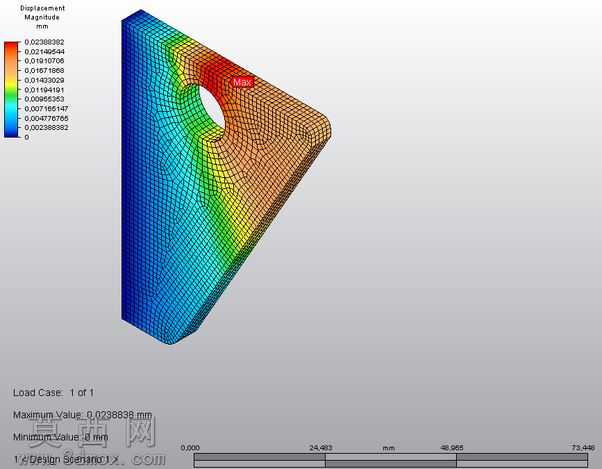

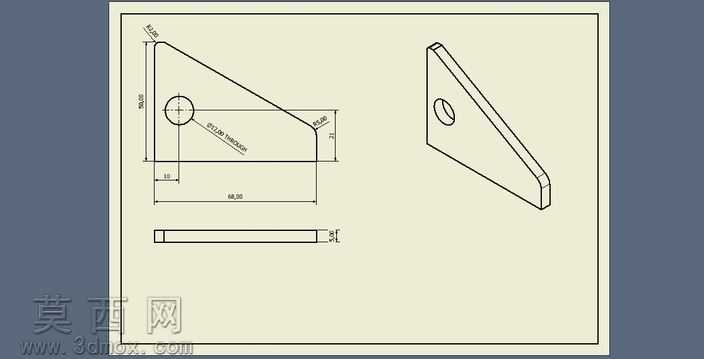

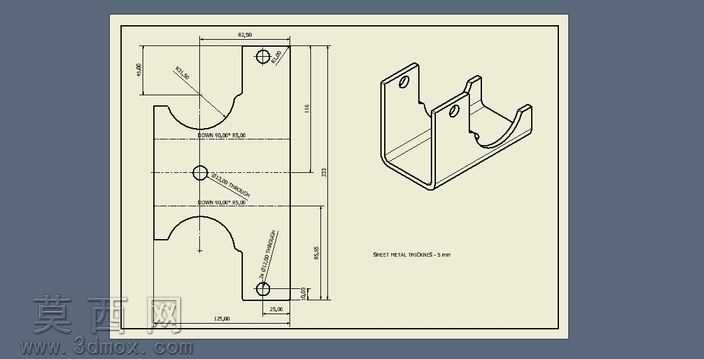

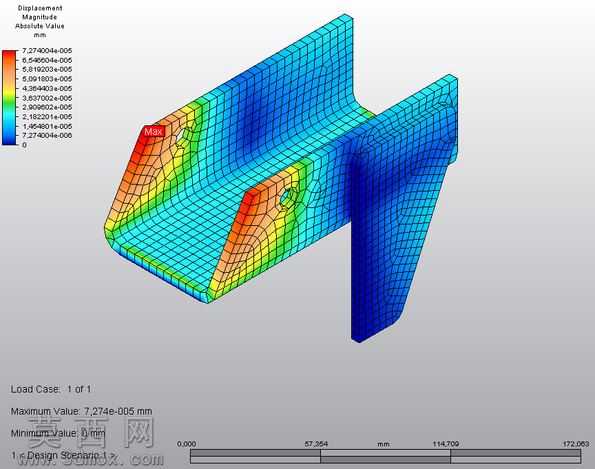

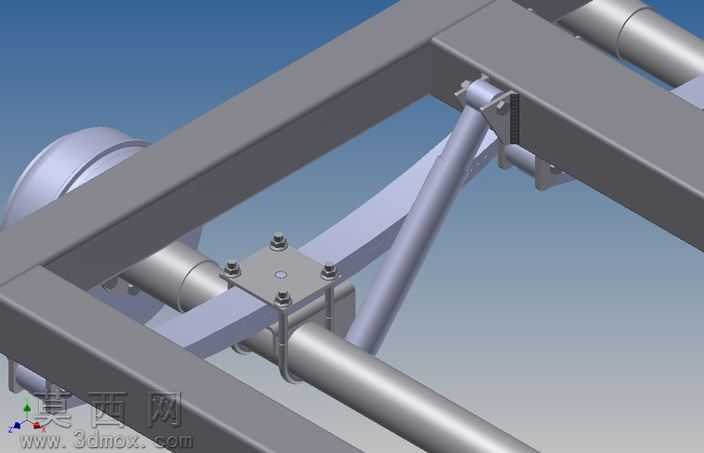

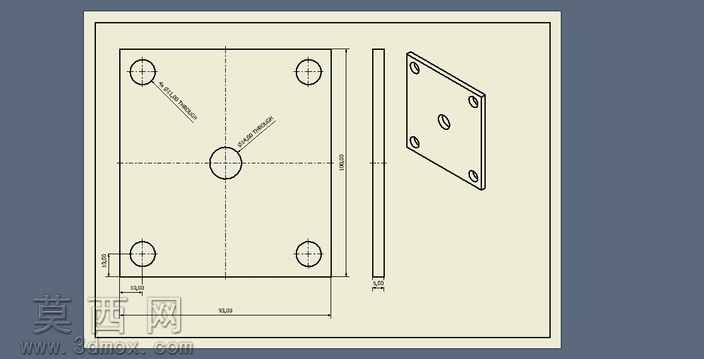

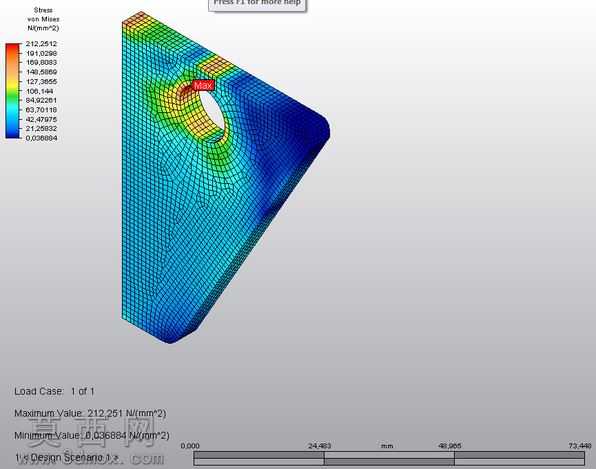

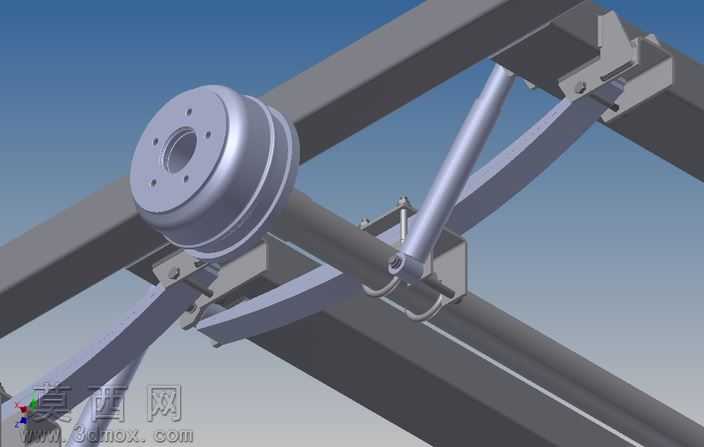

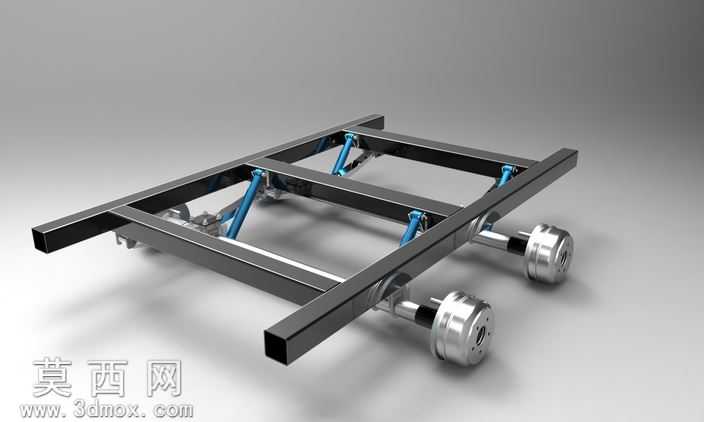

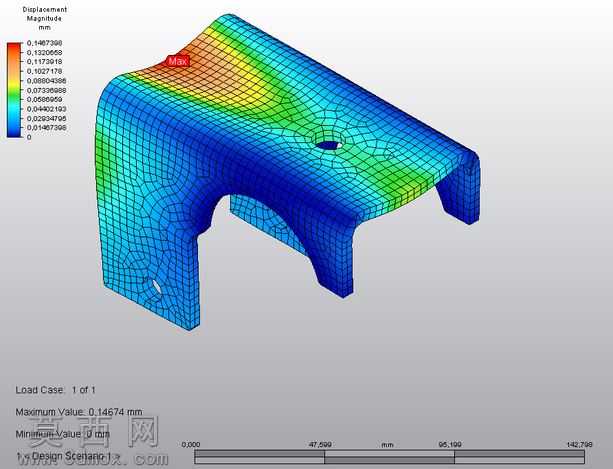

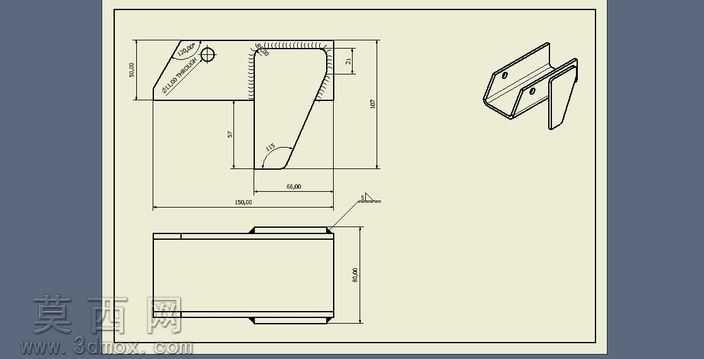

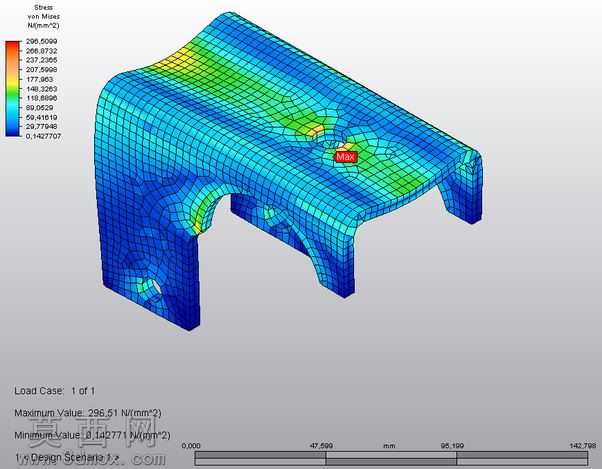

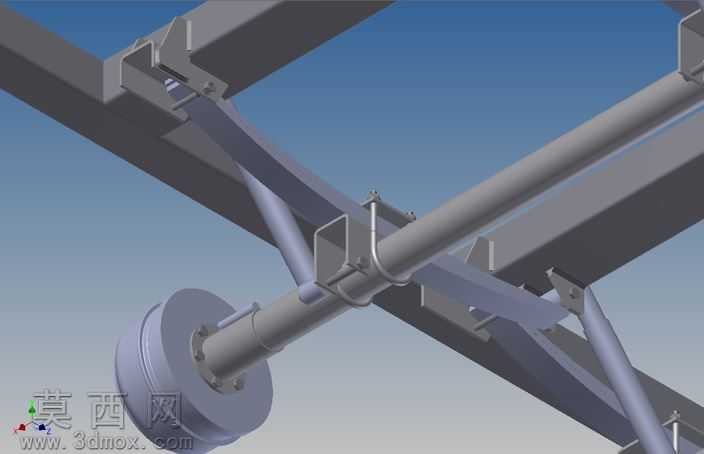

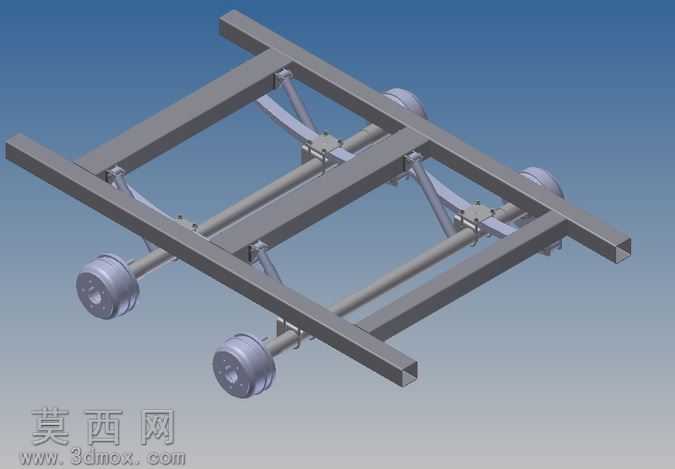

本作品为拖车底盘承载框架的三维结构设计方案，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工艺逻辑，对每一处型材搭接、紧固件装配位置都做了精准的尺寸约束，确保各部件间无干涉、装配公差符合实际生产要求。模型渲染阶段采用哑光金属材质模拟真实钢材的表面质感，对焊接部位做了细微的纹理处理，还原焊接工艺的真实外观效果，紧固件部分采用镀锌金属材质区分，清晰展现不同部件的材质属性与功能分区。结构设计上，主体框架采用矩形金属型材作为主承载梁，通过斜向支撑型材形成三角稳定结构，大幅提升框架整体的抗扭、抗弯承载能力，连接部位采用螺栓紧固加焊接的复合连接方式，既保证装配阶段的可调整性，又能在最终成型后获得足够的结构强度，相较于传统全钻孔螺栓连接的结构，该设计减少了大量主框架钻孔工序，通过型材裁切折弯后直接焊接到主框架上，有效提升生产效率，同时避免钻孔对主型材结构强度的削弱，整体连接可靠性更高。设计思路围绕低成本、易加工、高可靠性的核心需求展开，所有结构部件均采用5毫米厚度金属板材加工，可通过激光切割、折弯工序一次性完成单个零件的成型，无需复杂的多工序加工，零件加工完成后可在单个工作台工位完成整机组装与焊接，大幅减少生产过程中的物料转运与工序等待时间，有效节约生产环节的材料损耗与工时成本。模型完整还原了轮轴安装位、连接固定座等关键功能部位的结构细节，对螺栓连接的压板结构做了精细化建模，清晰展现紧固件的排布方式与压紧逻辑，斜撑的角度与安装位置经过力学优化，能够在不增加过多整体重量的前提下最大化分散承载应力，避免框架在重载工况下出现变形、开裂等问题，整体结构兼顾了加工便利性、装配效率与长期使用的结构稳定性，可直接作为拖车底盘结构设计的参考方案，用于后续的工程出图与生产制造环节。
