电机驱动仿生扑翼飞行器结构设计

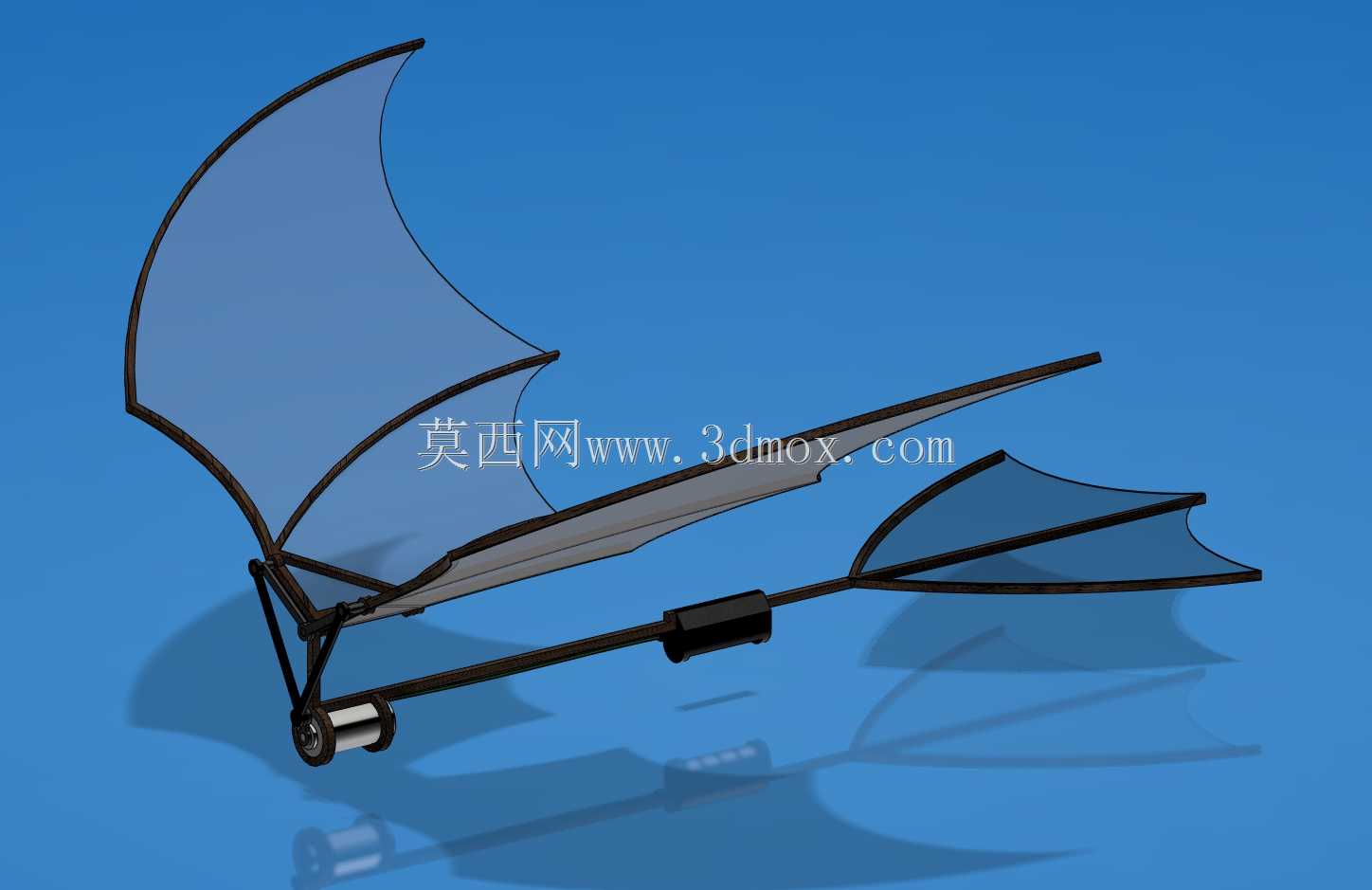

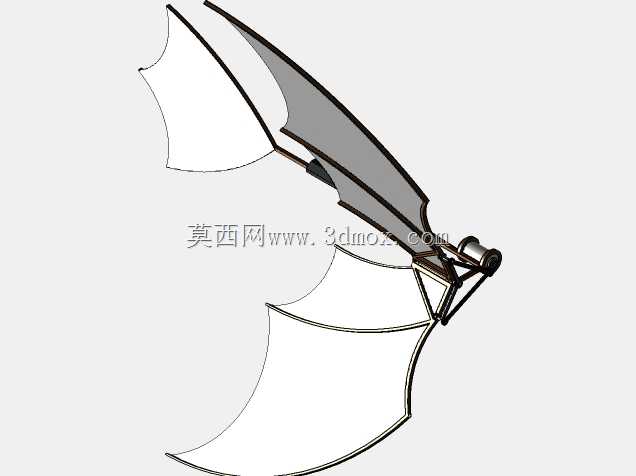

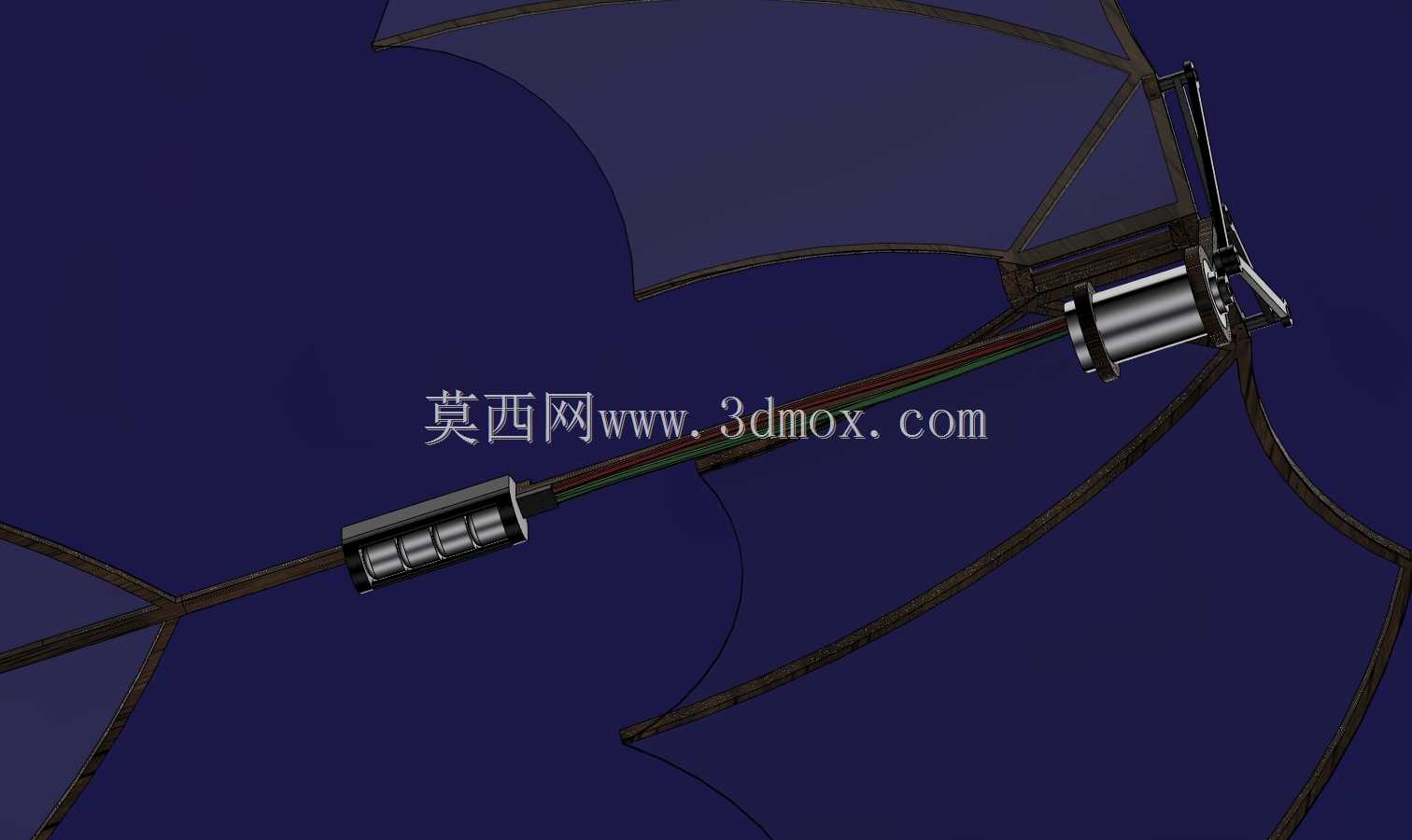

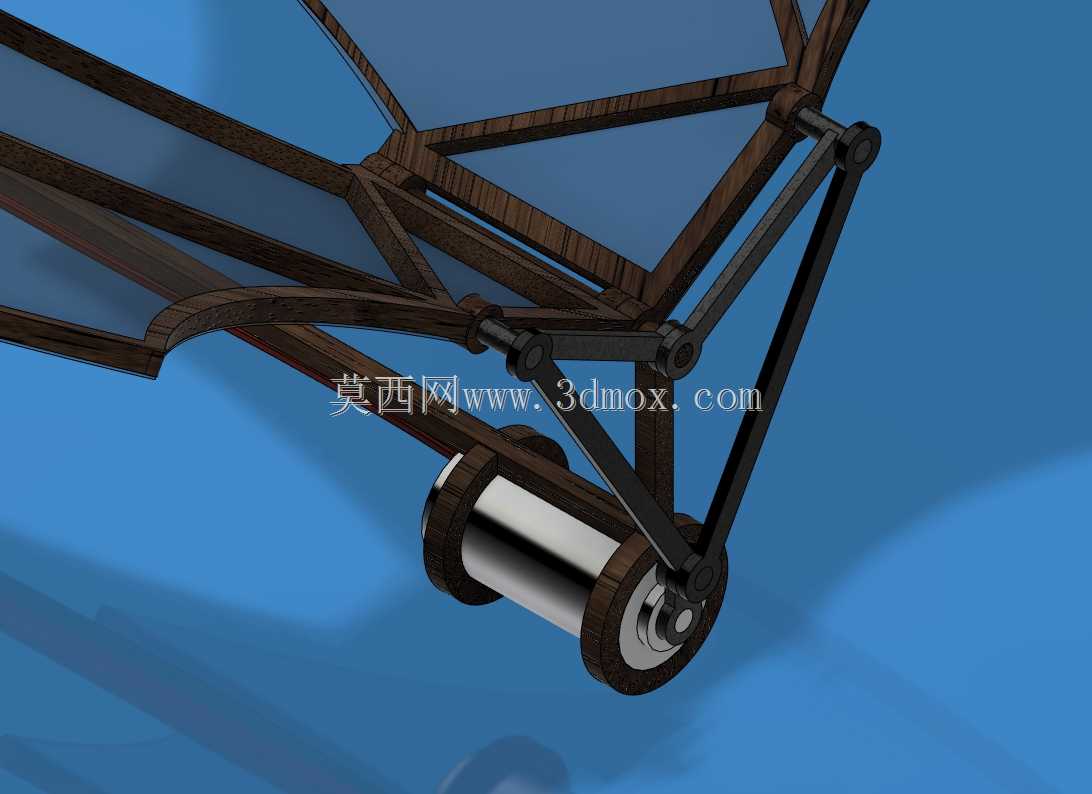

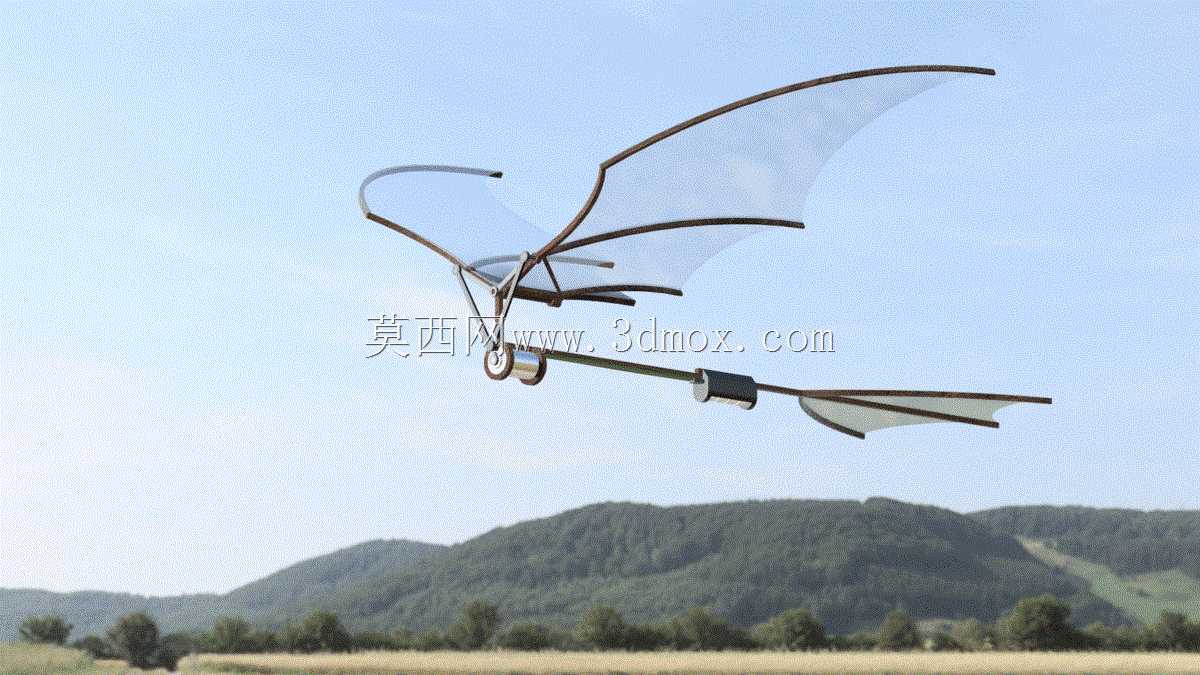

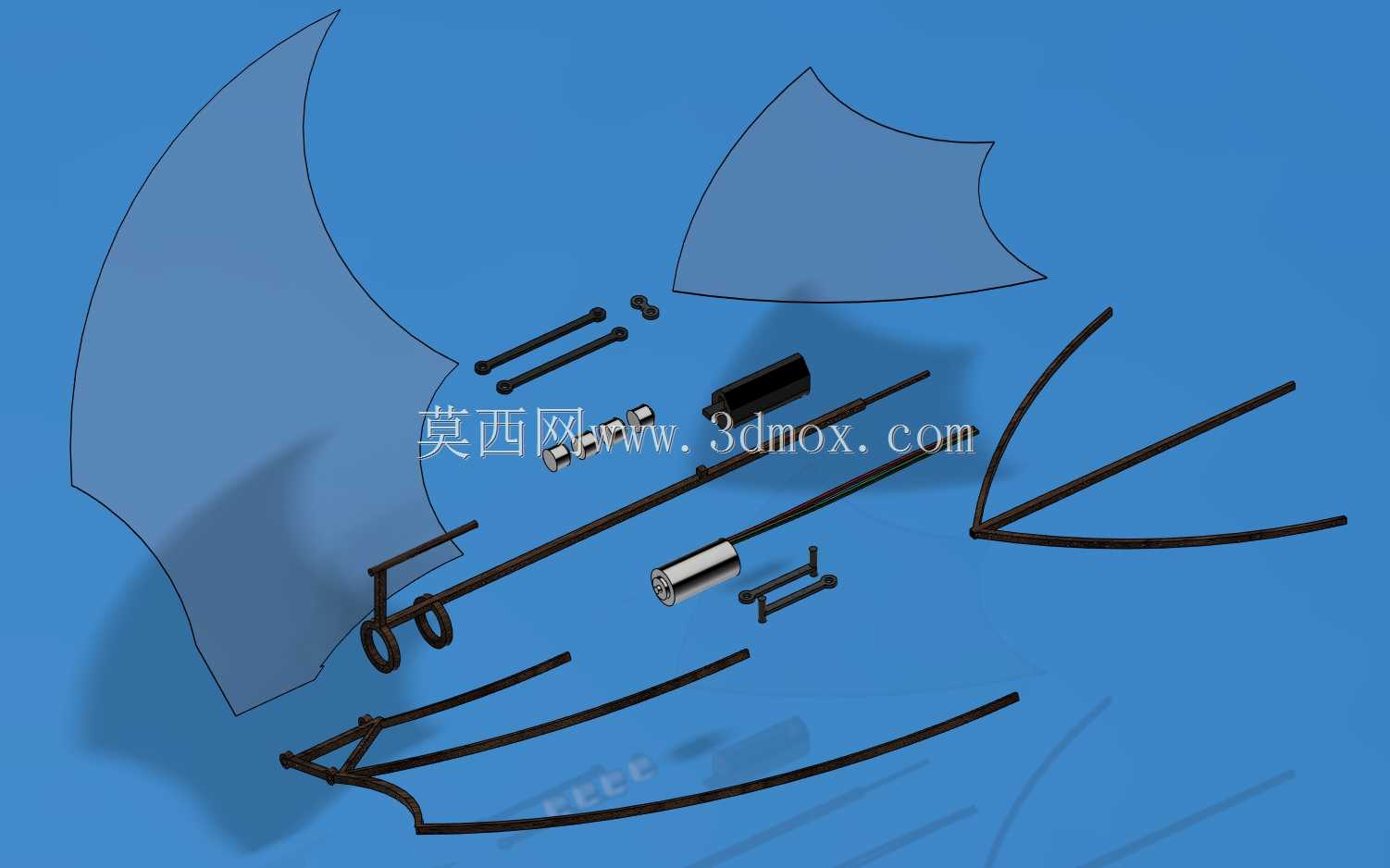

这款电机驱动扑翼结构的设计初衷，是替代传统橡皮筋动力扑翼的续航短板，解决橡皮筋动力输出衰减快、飞行时长不可控的问题，可应用于微型仿生飞行器研发、高校航空航天类课程实验、小型扑翼无人机原理验证等场景。从结构布局来看，整机采用细长杆状机身作为承载主体，动力段布置在机身靠前位置，直接通过微型减速结构将电机扭矩传递至两侧翼根的铰接点，省去了冗余的传动连杆，既降低了整机自重，也减少了传动过程中的能量损耗。翼面采用仿蝙蝠翼的膜式结构，以碳纤维细杆作为翼肋支撑，翼膜选用高韧性轻质薄膜，翼肋沿翼展方向呈渐变弧度布置，扑动过程中翼面可随气流产生自适应形变，在向下扑动时形成更大的迎风面获得升力，向上复位时翼面自然弯折减小空气阻力，这种柔性翼设计相比刚性翼能提升约三成的气动效率，同时降低扑动过程中的结构冲击。尾翼同样采用膜式结构，固定在机身尾部，通过调整尾翼的安装倾角，可实现飞行过程中的俯仰姿态稳定，不需要额外加装复杂的舵机控制结构，进一步简化了整机的控制逻辑。安装边界方面，动力段的电机外径控制在10mm以内，机身主体杆径不超过6mm，单侧翼展控制在200mm区间，整机空载重量控制在15g以内，可适配容量30mAh的微型锂电池，满足短距离室内外飞行的动力需求。设计过程中重点考量了翼根铰接点的疲劳强度，由于扑动频率维持在每秒8-12次区间，铰接点采用微型金属销轴配合尼龙衬套，既保证转动灵活性，也能承受长期往复扑动带来的磨损，避免传统塑料铰接点容易出现的断裂、卡滞问题。整机的重心布置在翼根靠前10mm位置，与气动升力中心基本重合，飞行过程中不会出现明显的低头或抬头力矩，仅靠尾翼的气动阻尼即可维持稳定的平飞姿态，不需要额外的配重调整。在实际测试场景中，该结构可在2-3级微风环境下完成稳定平飞，扑动过程中整机振动幅度控制在较小范围，不会因为翼面不对称扑动出现偏航、自旋等问题，适合作为微型扑翼飞行器的基础验证平台，也可用于仿生飞行原理的教学演示，帮助学习者直观理解扑翼飞行的升力产生逻辑与动力匹配要点。
