改装鱼雷构型四旋翼无人飞行器

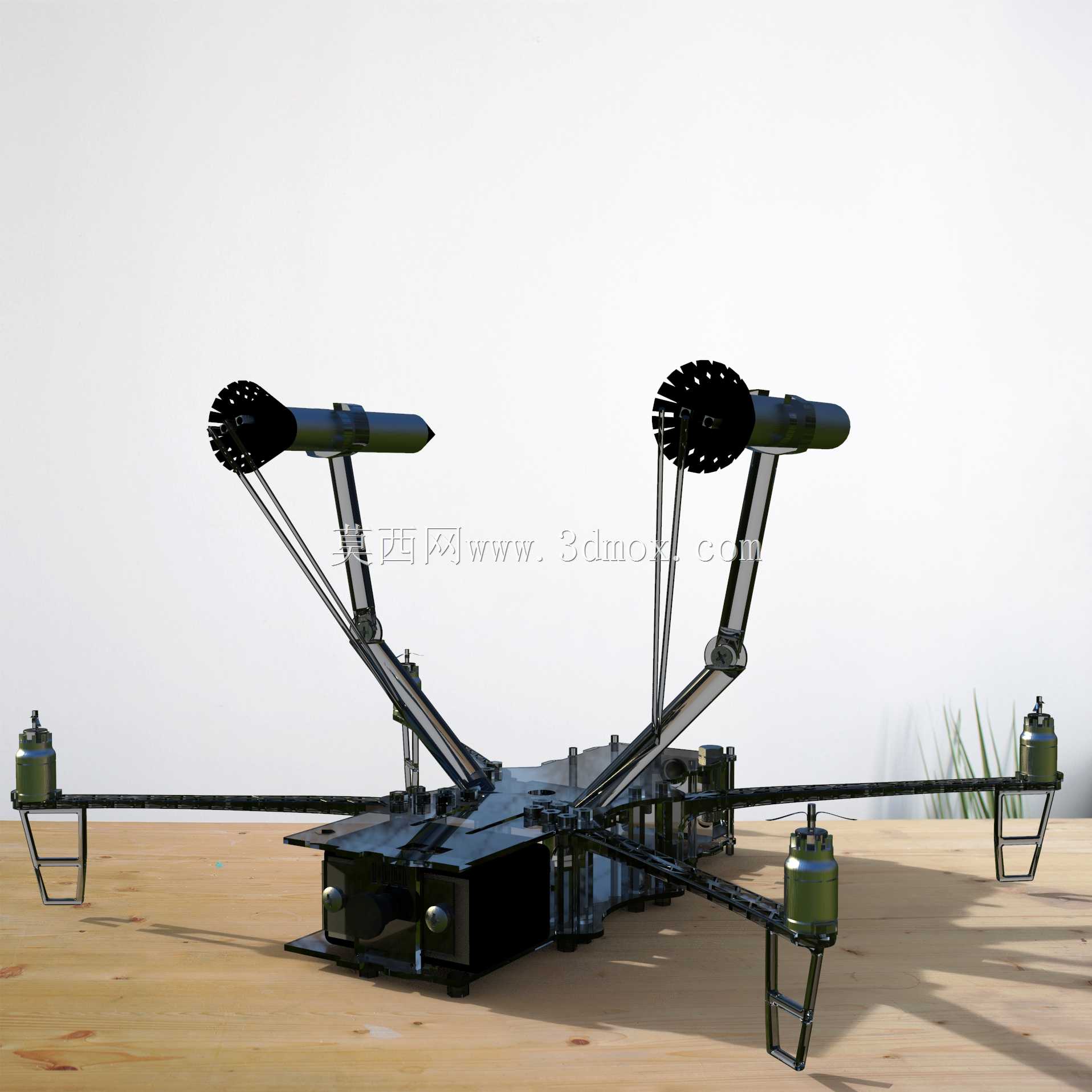

这款改装构型的四旋翼无人飞行器，在结构设计上突破了常规航拍无人机的布局逻辑，将上部挂载的模拟鱼雷造型功能舱作为核心载荷承载区，下部机架采用碳纤维板材拼接的镂空框架结构，兼顾结构强度与整机减重需求。从实际应用场景来看，这类带特殊挂载构型的旋翼飞行器，可适配低空抵近侦察、特定区域巡检、模拟对抗训练等场景，上部的筒状载荷舱可根据任务需求更换内置模块，既可以搭载摄像、音频采集设备完成监视类任务，也可换装模拟配重用于战术训练场景。

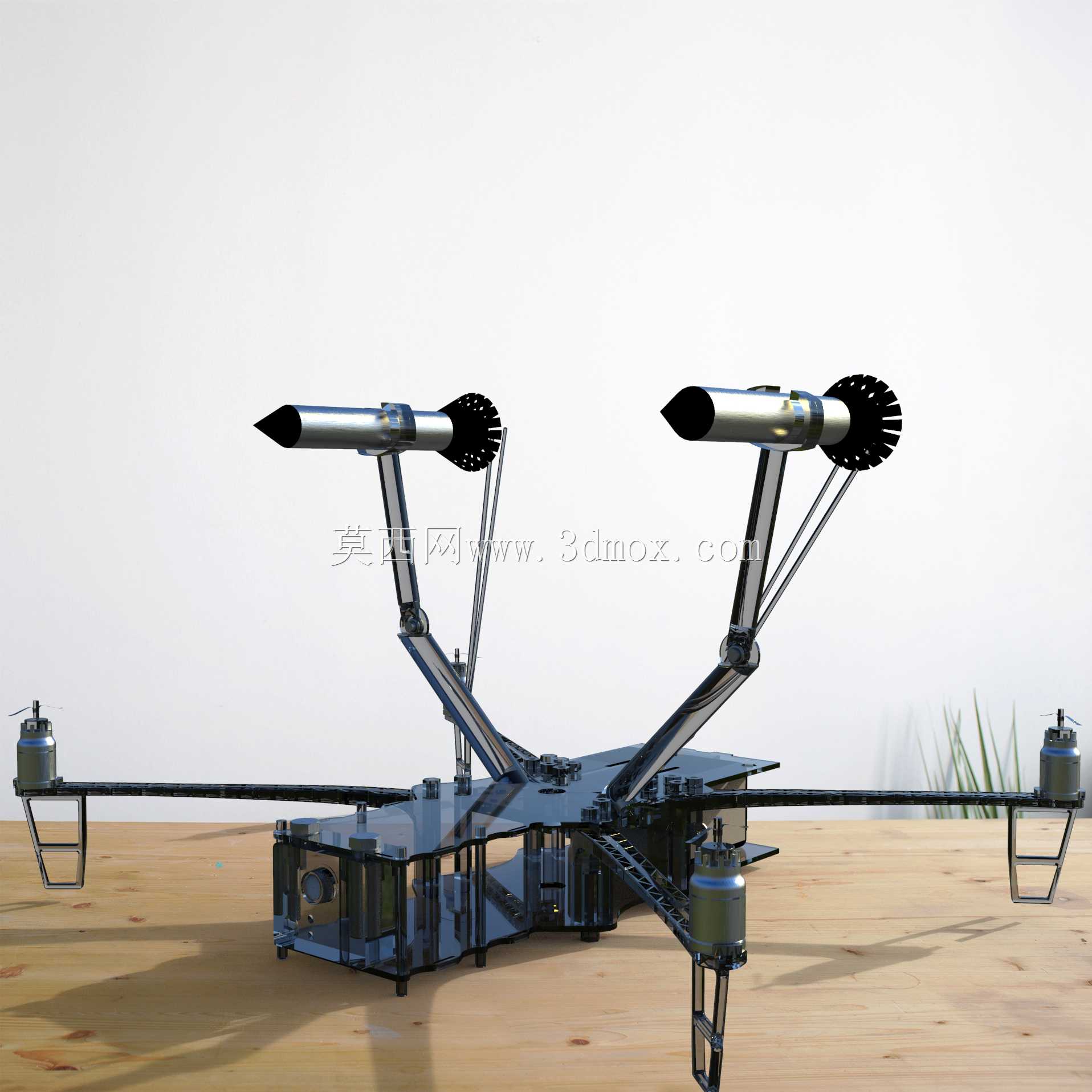

设计过程中，首先对旋翼动力的布置边界做了校核：四个旋翼支臂从中心机架向外延伸，支臂末端的电机安装座预留了标准的电机固定孔位，支臂与中心机架的连接采用三角斜撑结构强化，抵消飞行过程中旋翼产生的振动与扭矩，避免机架出现共振形变。上部的两个筒状载荷舱通过可调节角度的金属支架与中心机架连接，支架的铰接点预留了锁止结构，可根据任务需求调整载荷舱的俯仰角度，适配不同的任务视角需求。

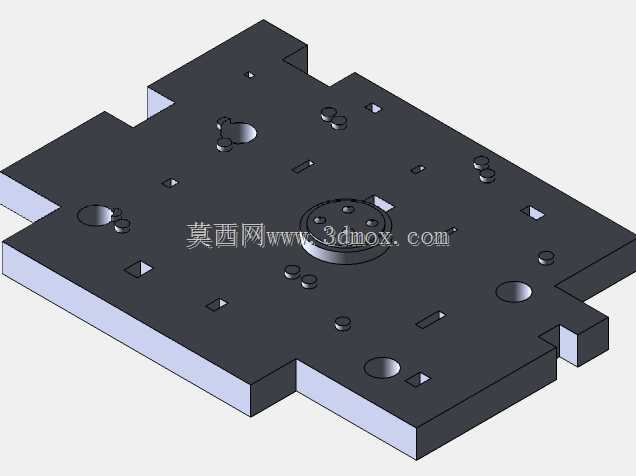

从安装边界来看，中心机架的下层空间预留了飞控、电池、电调的安装位，各个电子元件的安装孔位按照常用工业级飞控的标准尺寸排布，电池仓的尺寸可适配常规的4S-6S航模锂电池，机架底部预留了起落架的安装接口，当前配置的轻量化金属起落架可保证起降过程中机架与地面保持足够安全距离，避免下部挂载的设备与地面发生剐蹭。旋翼支臂的长度经过测算，既保证了旋翼转动时不会与上部的载荷舱、支架发生干涉，也尽可能压缩了整机的横向尺寸，提升狭小空间内的穿行能力。

功能特性上，该构型的飞行器保留了四旋翼飞行器垂直起降、悬停稳定、操控灵活的基础优势，同时通过上部的双筒状载荷布局，拓展了单架次任务的载荷搭载能力，不同于常规无人机将载荷布置在机架下部的设计，上部挂载的形式可避免下方载荷对云台视角、下方传感器的遮挡，同时筒状的流线型外壳可降低飞行过程中的风阻，提升飞行续航表现。机架的镂空设计一方面减少了整机自重，另一方面也为电子元件提供了足够的散热空间，长时间飞行时电调、电机产生的热量可通过镂空结构快速散出，避免高温导致的动力衰减。
