带钩拉伸弹簧机械结构设计

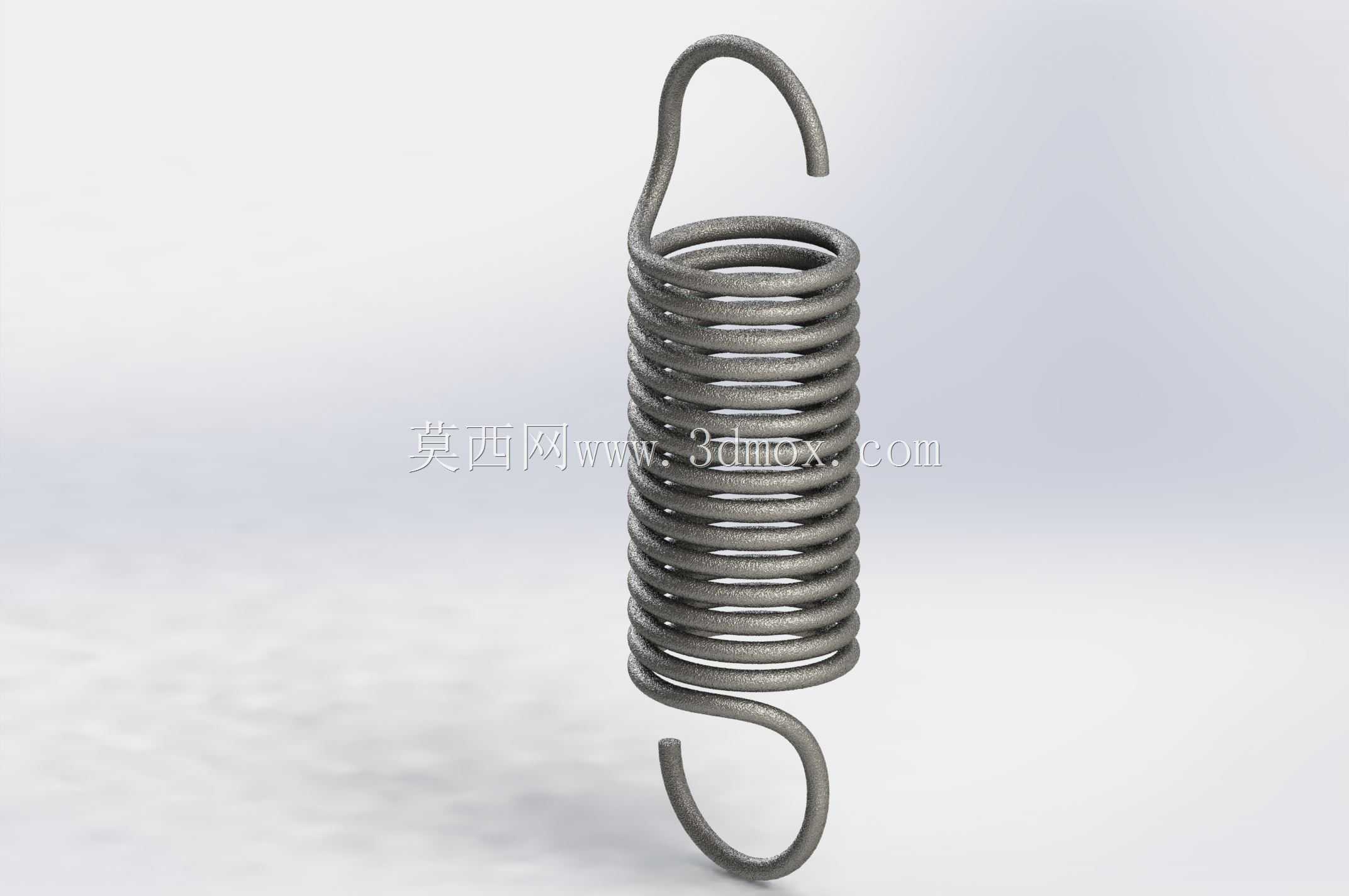

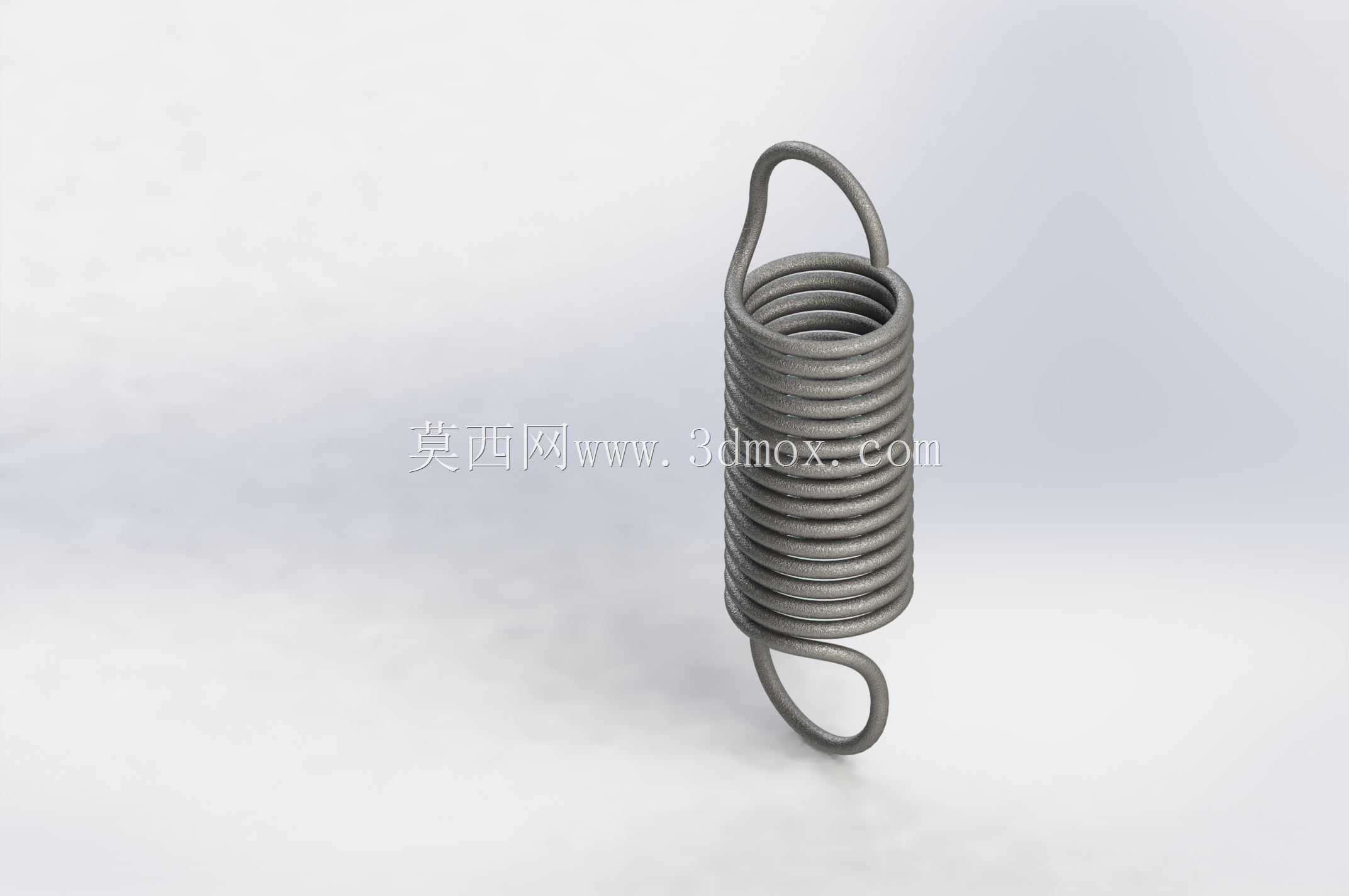

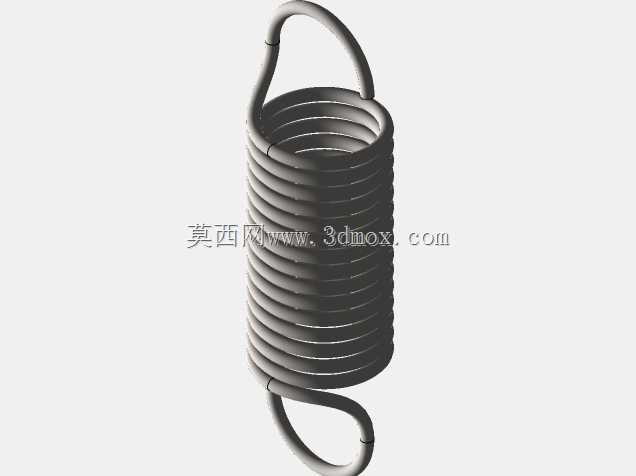

这款带钩拉伸弹簧是机械传动与复位机构中极为常见的弹性储能零件，日常在各类需要提供复位拉力、张紧调节的设备结构中都能见到它的身影。从设计逻辑来看，两端的弯钩结构是核心设计点，区别于普通圆柱螺旋压缩弹簧，拉伸弹簧的圈体在自由状态下是紧密并紧的，工作时依靠两端挂钩承受轴向拉力，通过圈体张开产生的弹性形变提供反向拉力，实现机构复位、载荷缓冲、张紧定位的功能。

在实际设备应用场景里，这类钩簧常被用在小型设备的舱门复位结构、传动皮带张紧机构、手动工具的回弹组件、自动化设备的触点复位单元中，部分农业机械、健身器材的拉力调节结构也会选用同类型弹簧。设计时首先要确认安装边界的两个挂点间距，自由状态下弹簧本体长度要小于两挂点最小间距，保证安装后存在初始预拉力，避免机构运行时弹簧松脱失效；最大拉伸长度则要控制在弹簧材料的弹性形变极限内，防止圈体发生塑性变形失去回弹能力。

从结构细节来看，两端弯钩的弯折半径需要匹配挂点销轴的直径，弯折处要做圆弧过渡避免应力集中，长期受交变拉力的工况下，弯钩根部是最容易出现断裂的位置，建模时需要特意做圆角处理，还原实际加工的工艺特征。弹簧圈的中径、线径参数直接决定了弹簧的刚度系数，线径越粗、圈数越少、中径越小，弹簧的拉伸刚度就越高，能承受的工作拉力也就越大，选型时需要根据机构所需的复位力大小匹配对应参数。

建模过程中需要注意螺旋线的收尾处理，两端圈体与弯钩的衔接段要做平滑过渡，不能出现生硬的几何断点，还原实际冷卷弹簧的成型特征，同时要保证圈体在自由状态下的并紧贴合效果，避免出现圈体间隙导致的刚度计算偏差。安装时两端挂钩要保证受力方向与弹簧轴向重合，避免出现偏载导致弹簧侧弯、挂钩受力不均断裂的问题，部分振动工况下使用时，还可以在挂钩处加装橡胶护套减少磨损与异响。
