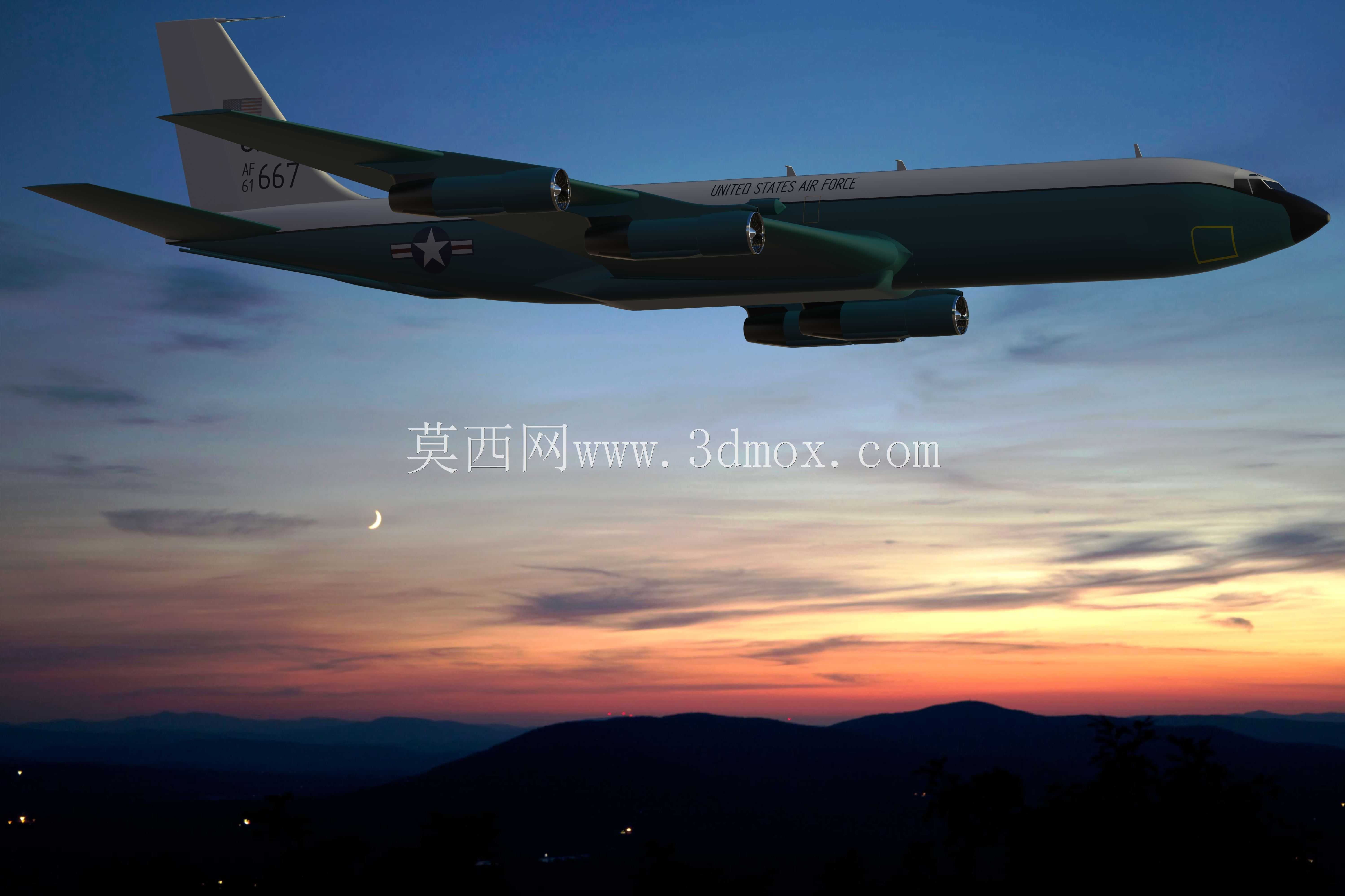

WC-135恒久凤凰核弹嗅探器结构建模

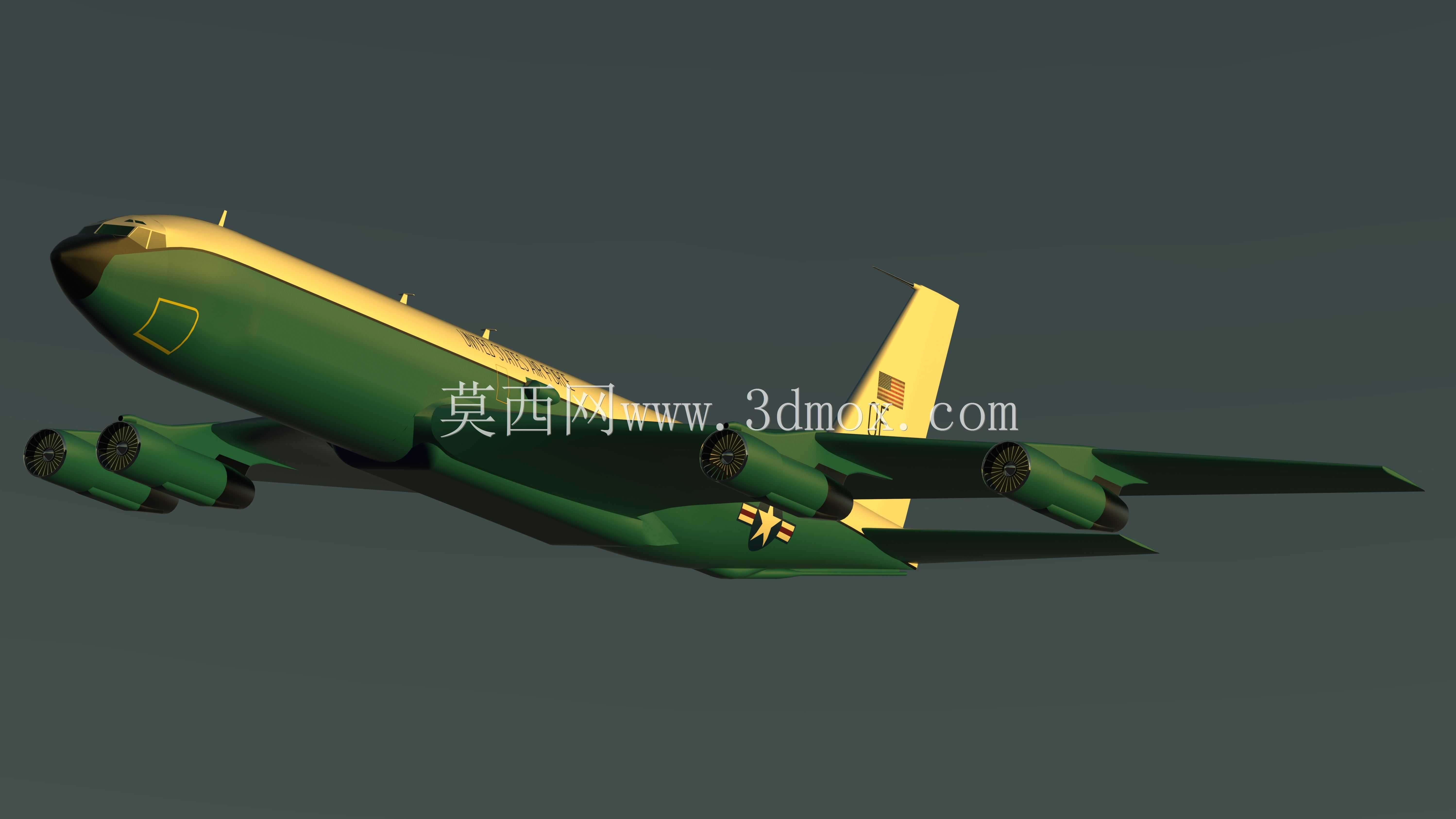

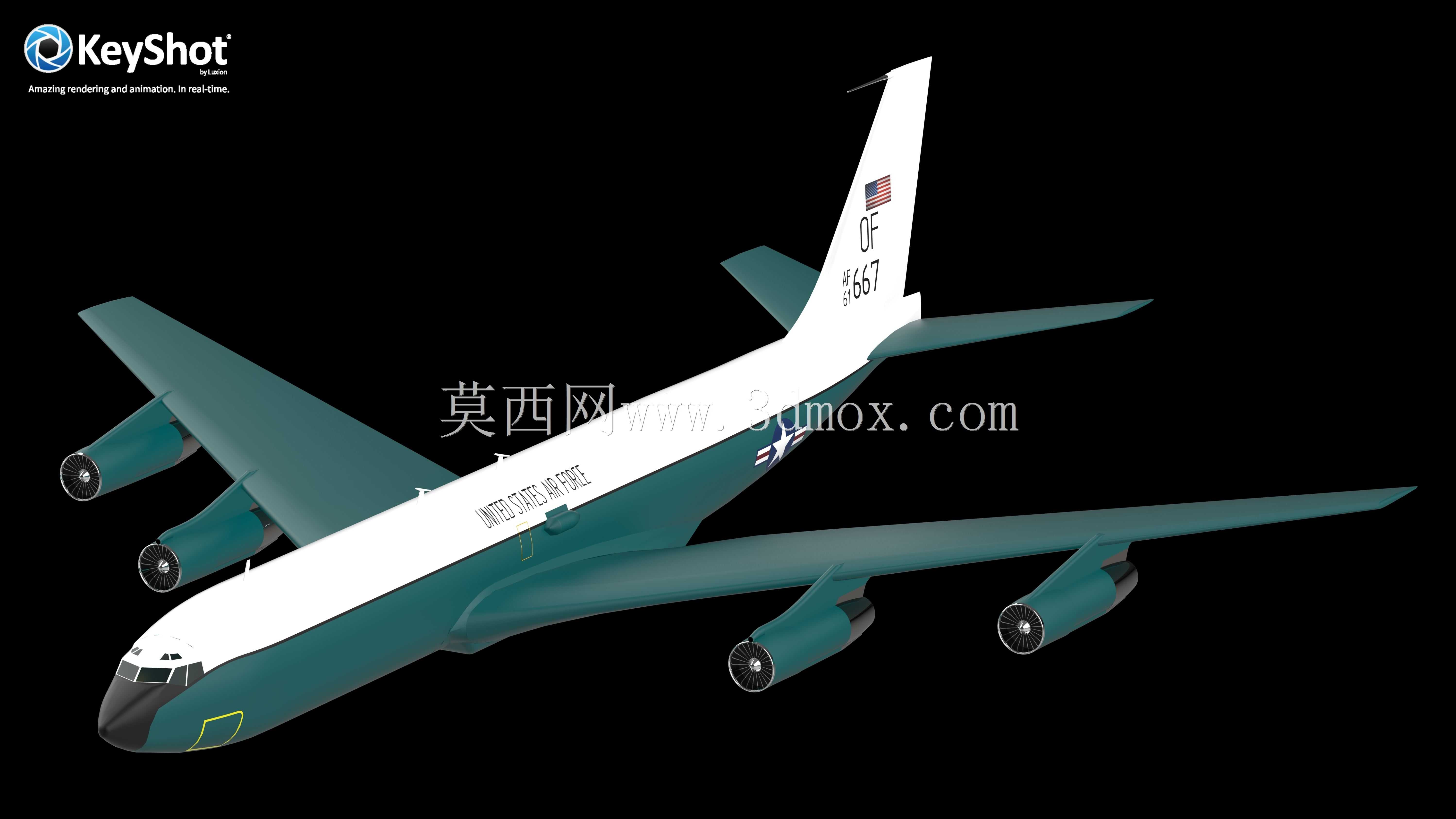

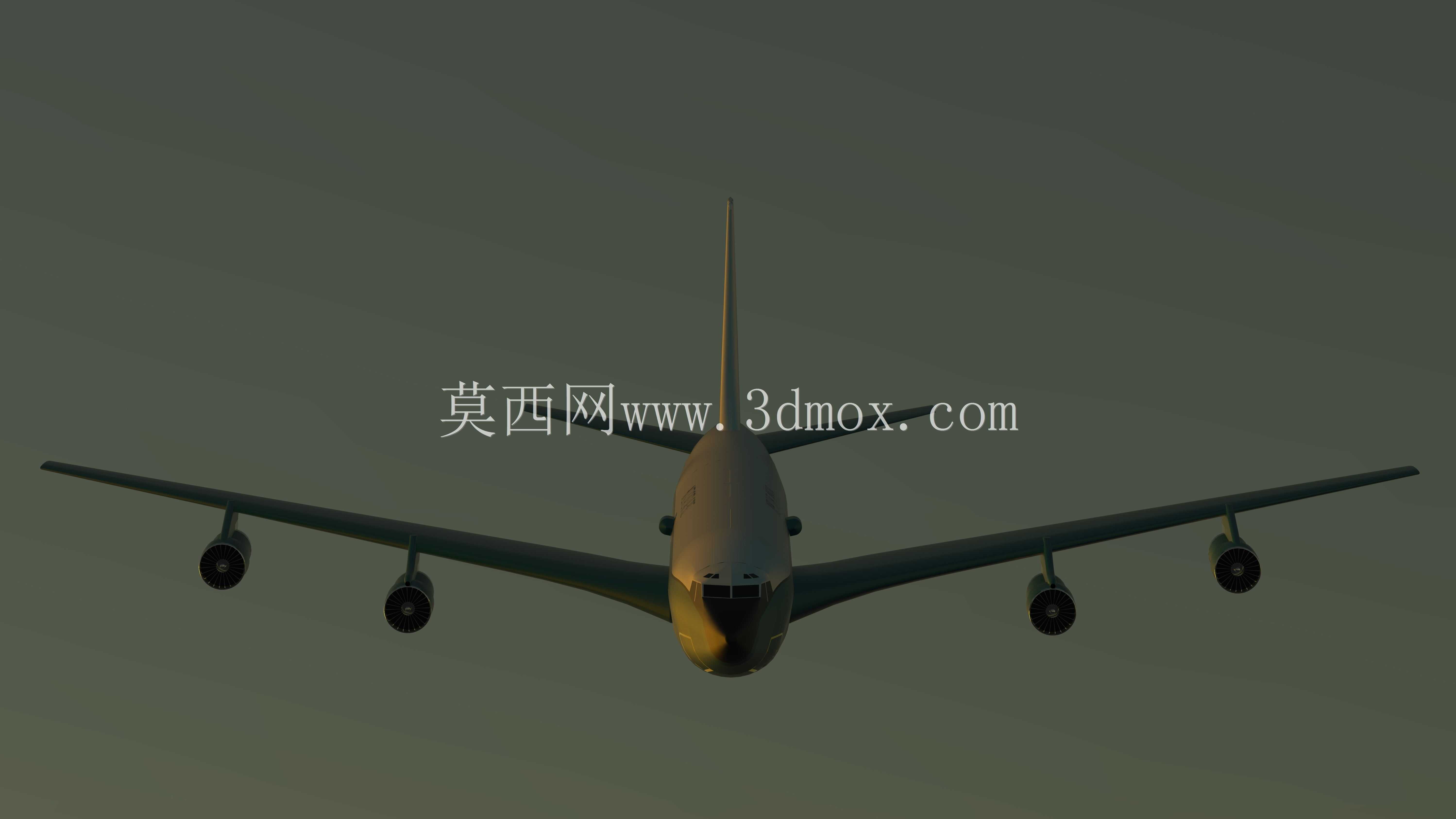

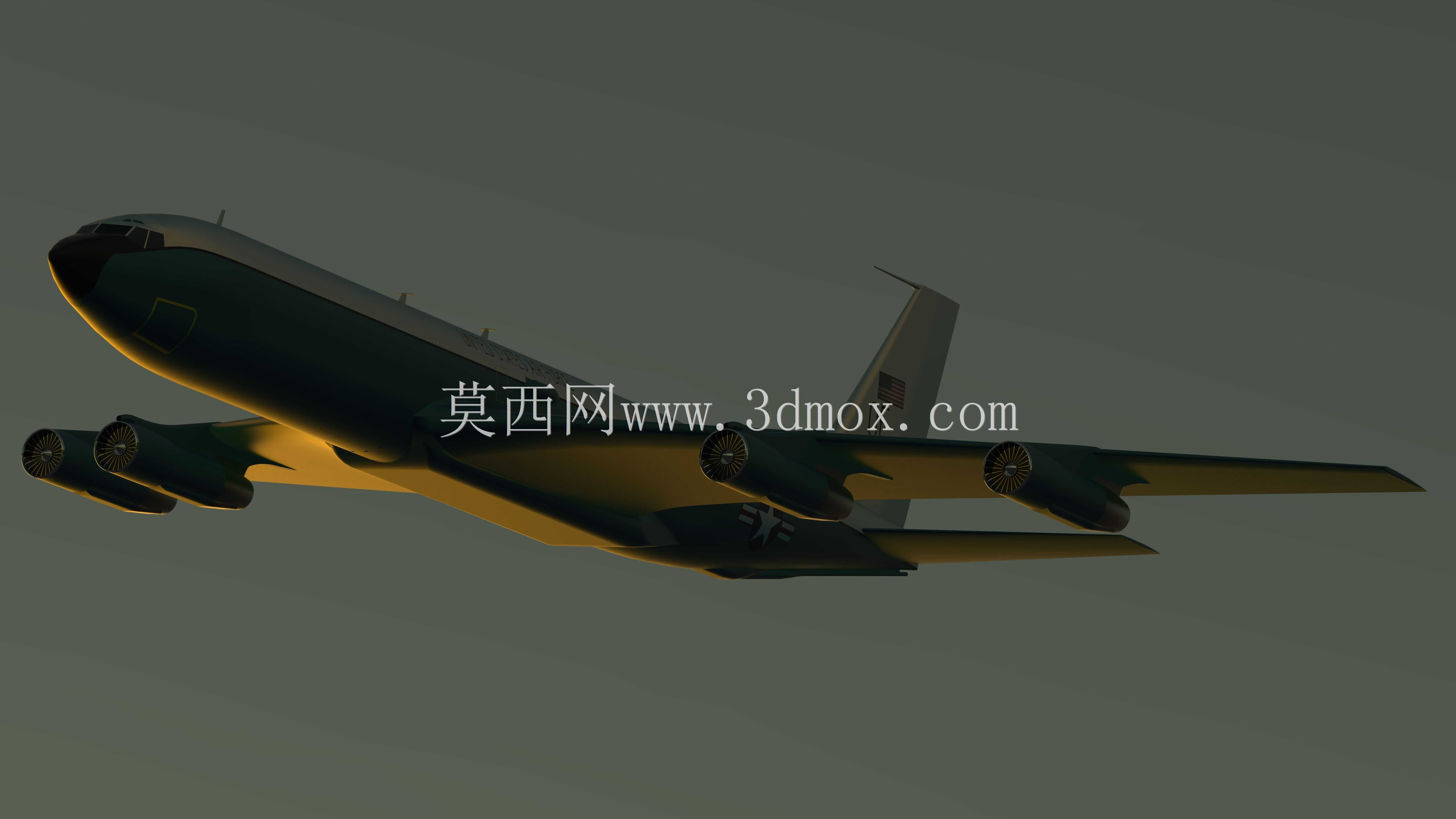

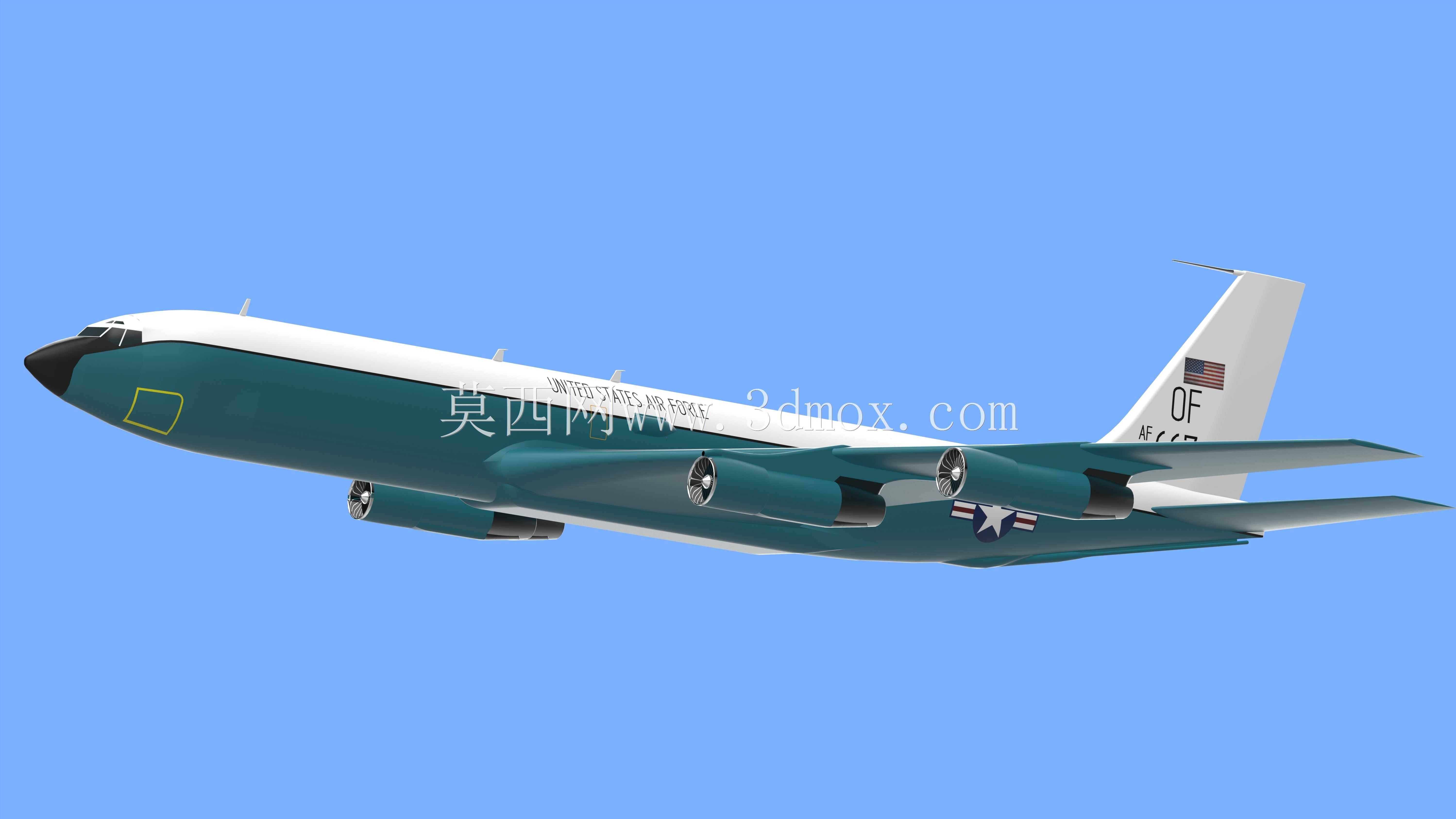

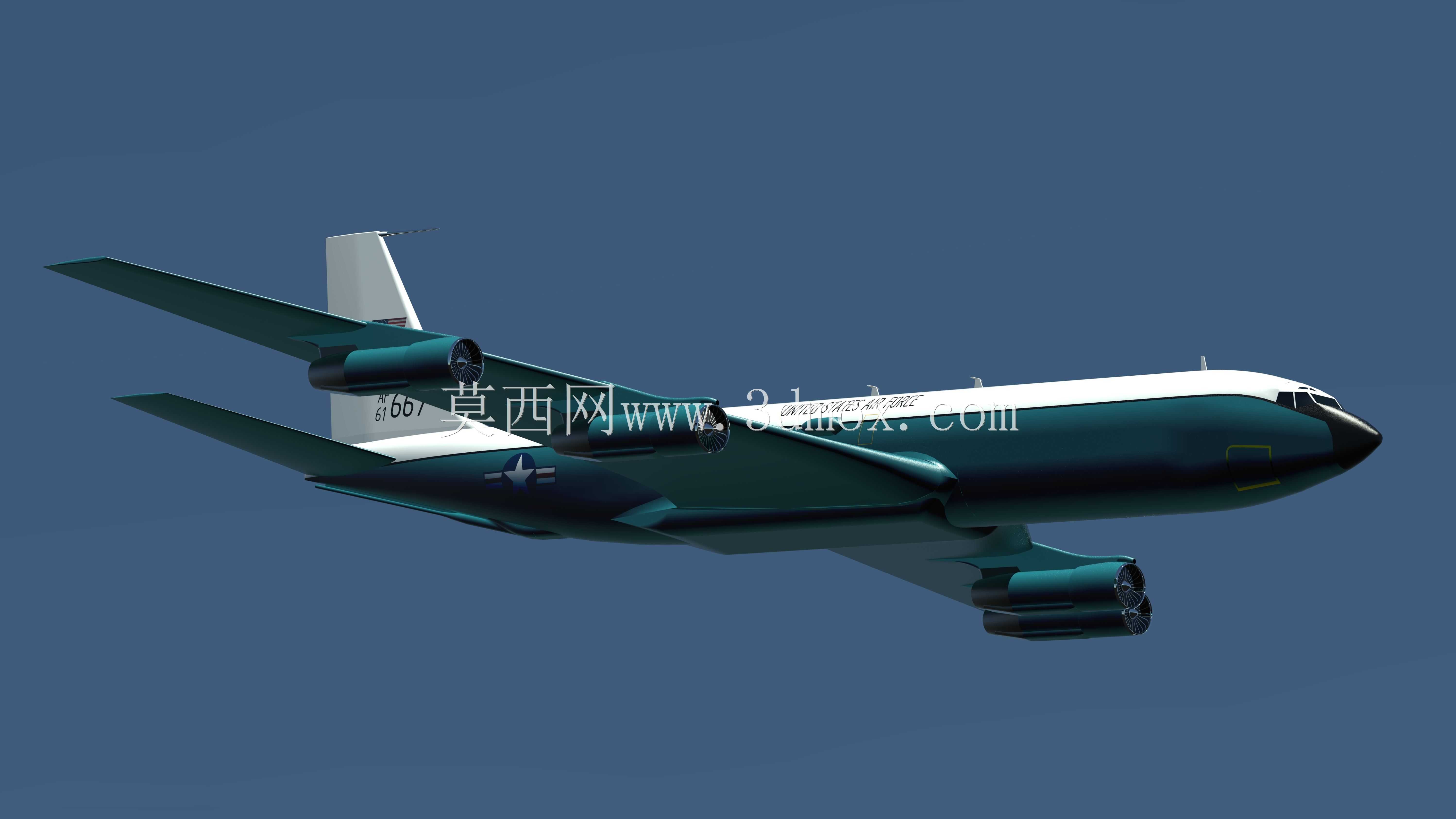

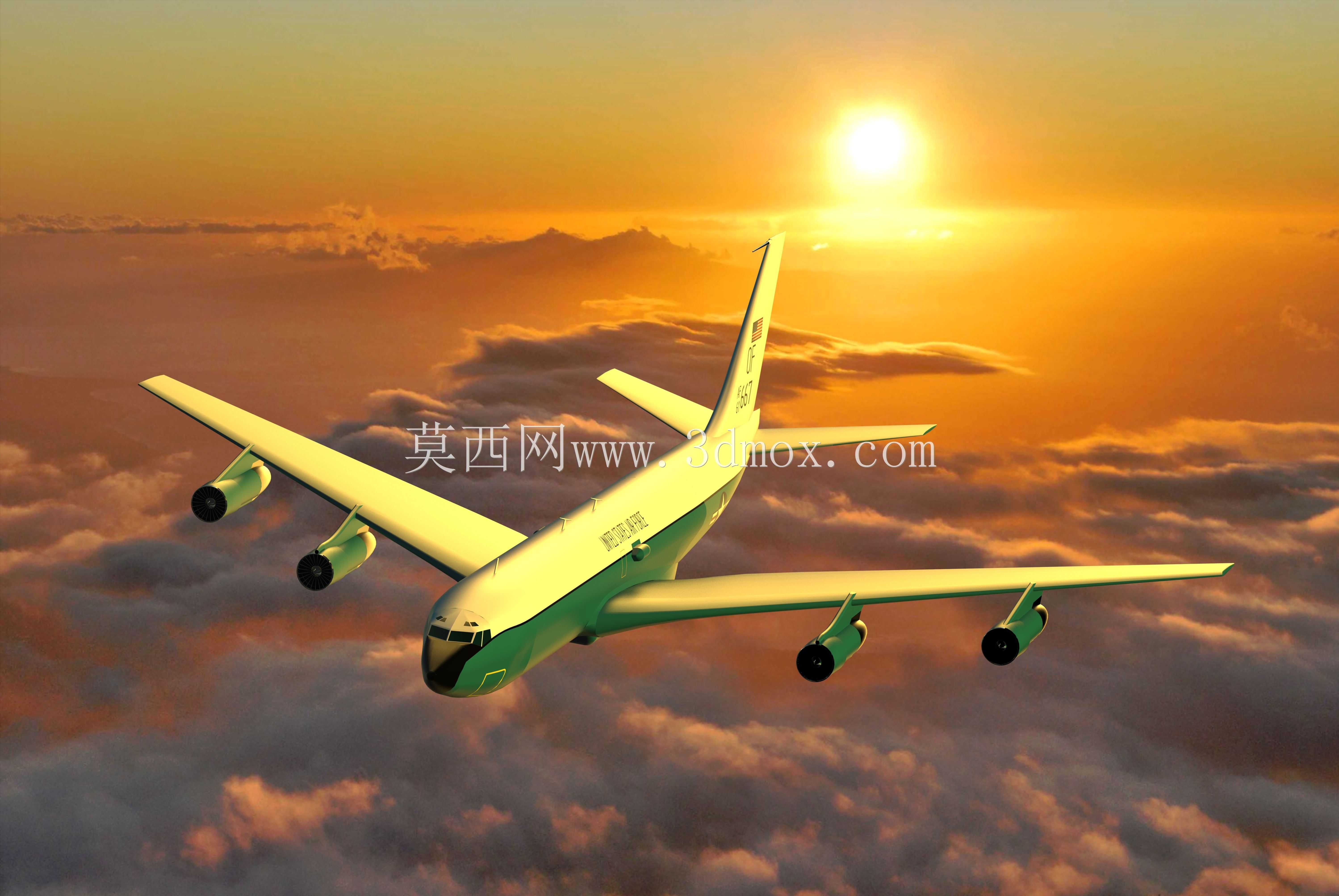

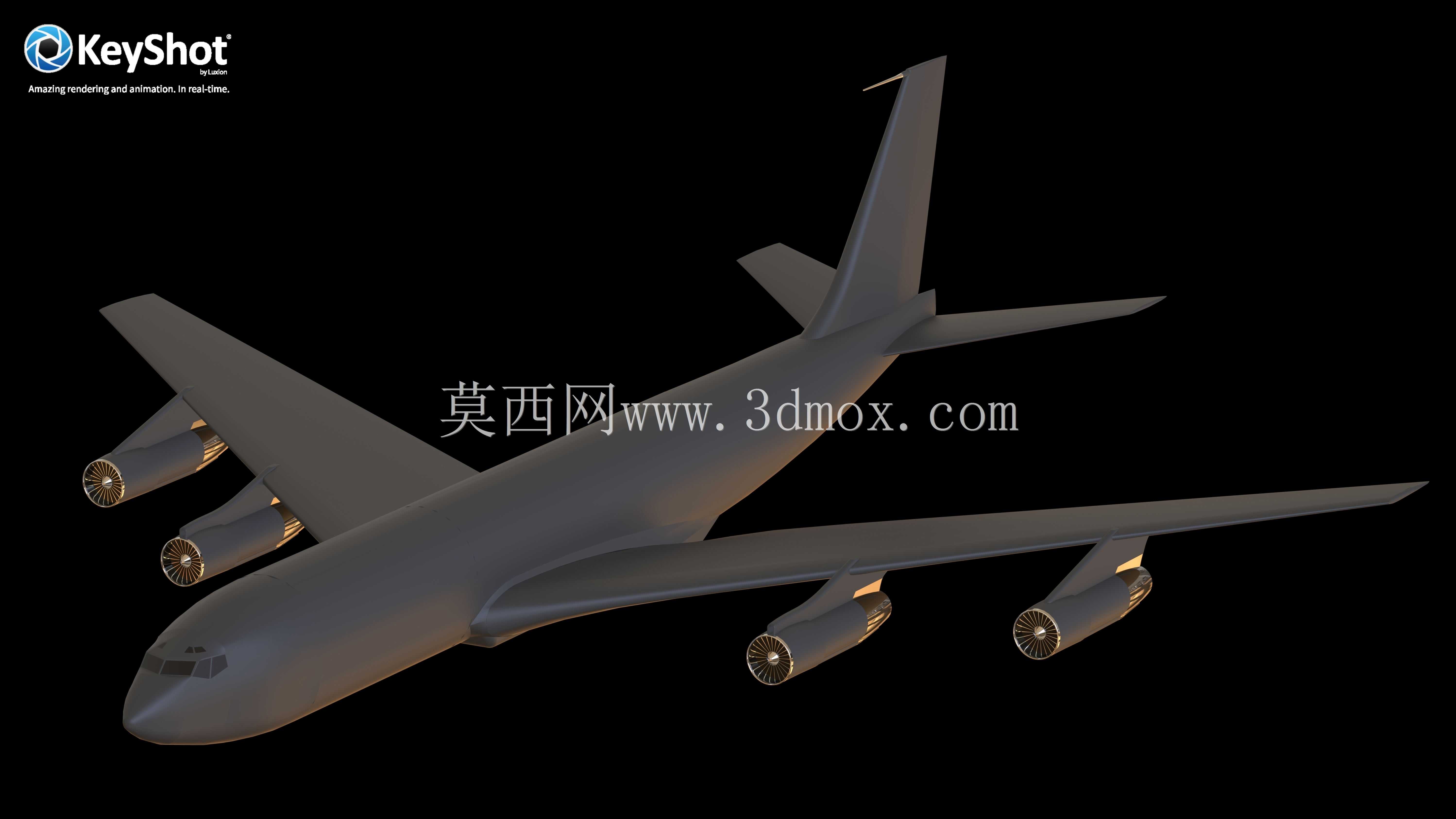

这款WC-135机型的三维建模，核心围绕其作为大气核侦察特种平台的功能属性展开结构还原，建模过程中首先梳理了该机型与波音707平台的结构差异，重点区分了机翼构型、机身采样设备安装段的结构边界，避免与民航同平台机型的结构特征混淆。从实际作业场景来看，该机型主要执行高空大气放射性颗粒物采样任务，机身外部的采样探头安装位、内部设备舱的预留空间是建模时的核心考量部分，建模时严格对照实机的外部轮廓，还原了机身不同站位的截面变化，包括机头雷达罩的曲率、发动机吊舱与机翼的连接结构、尾翼的安装角度，确保整体气动外形的还原度符合工程参考需求。在细节结构处理上，机身表面的军标标识预留位、舷窗的排布位置、机身下部的设备舱开口轮廓都做了对应还原，机翼部分的襟翼、副翼结构分界，发动机短舱的进气口、尾喷口的尺寸比例，都按照实机的安装边界做了参数对齐，避免出现结构干涉的问题。考虑到该机型的特种作业属性，建模时特意区分了机身顶部和侧部的天线安装基座位置，这些外露设备是区别于普通运输型C-135机型的关键特征，不同天线的安装底座尺寸、突出机身的高度都做了比例还原，采样设备对应的机身蒙皮开口处的加强结构也做了示意性还原，能够体现特种机型改装后的结构变化。起落架部分的舱门轮廓、机轮的排布方式、尾橇的结构位置都按照实机布局做了还原，机身尾部的标识区域、垂尾上的编号位置也预留了对应的结构平面，方便后续做细节贴图处理。整个建模过程中，优先保证整体外形尺寸的准确性，机身长度、翼展、垂尾高度的比例严格对照公开的实机参数，各部件之间的连接过渡做了平滑处理，机翼与机身的整流包皮轮廓、发动机吊舱与机翼的挂架结构都还原了实机的曲面形态，能够满足结构展示、场景搭建、改装参考等不同场景的使用需求，对于研究同平台特种飞机的改装思路、大型喷气式军机的外部结构布局都有实际的参考价值。
