适用于3D打印的常规款合页铰链结构设计

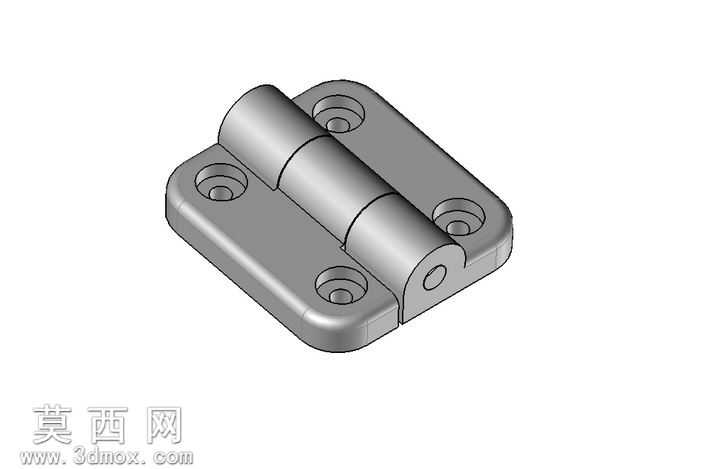

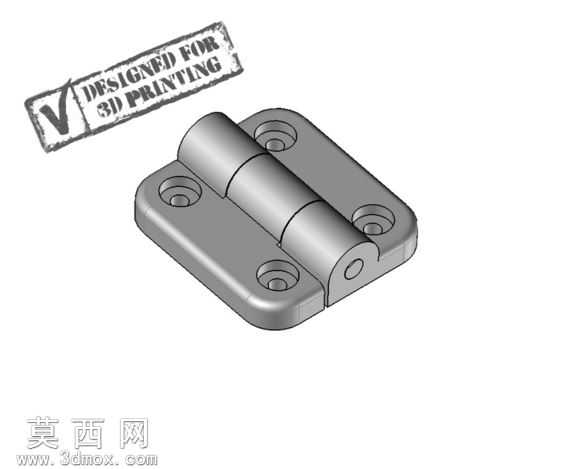

本款铰链为适配3D打印工艺专门设计，建模阶段充分考量FDM等主流桌面级3D打印的成型特性，全程规避大角度悬空、薄壁易断、支撑难去除等常见打印痛点，整体结构无需额外添加支撑即可完成打印，大幅降低打印失败率与后处理工作量。建模过程采用参数化设计逻辑，对铰链的两个安装页片、中间转轴筒体做一体化结构规划：两个安装页片分别设计为带圆角的矩形平板结构，每个页片对称布置两个沉头安装孔，孔位深度与直径适配常用的自攻螺丝规格，安装后螺丝头部可完全沉入沉孔内，不会突出页片表面影响安装贴合度；页片边缘全部做R2圆角过渡处理，既避免打印后锐边划手，也能减少打印过程中边角翘曲变形的概率。中间的转轴部分采用三段式筒体结构，其中一侧页片延伸出两段同轴筒体，另一侧页片延伸出单段筒体，装配时三段筒体同轴嵌套，转轴孔的配合间隙预留0.2mm的打印公差，既保证打印完成后转轴转动顺滑无卡顿，也不会因间隙过大出现铰链晃动松垮的问题。材质渲染阶段模拟常用PLA、PETG等3D打印耗材的哑光塑料质感，还原真实打印成品的表面肌理，同时对转轴配合面、安装孔内壁做细节优化，确保结构强度满足日常门窗、小型箱体的铰接使用需求。设计思路上优先保障打印可行性，整体壁厚统一设置为2mm，符合3D打印的最小壁厚要求，所有转角处均做应力释放圆角处理，避免长期转动使用过程中出现应力集中断裂的问题，无需额外组装金属销轴，打印完成后直接将三段筒体对齐压合即可实现铰接功能，是一款兼顾实用性与打印友好度的五金连接件设计。
