航空发动机进气整流罩结构设计方案

航空发动机整流罩作为动力单元进气端的核心导流部件，直接决定了进气道来流的均匀性与压气机入口的流场品质，在民用干线客机、军用战术飞机、小型通航飞行器乃至大型无人机的动力系统中都承担着不可替代的作用。实际装机场景中，该部件安装于发动机最前端，与进气道唇口、压气机第一级转子形成连续的流道过渡，既要避免来流在罩体表面产生附面层分离，也要兼顾地面砂石、高空冰晶、鸟撞等外来物冲击的防护需求，部分型号还会在罩体内集成防冰管路、传感器安装座等附属结构，设计过程需要平衡气动效率、结构强度、重量控制多维度的约束。

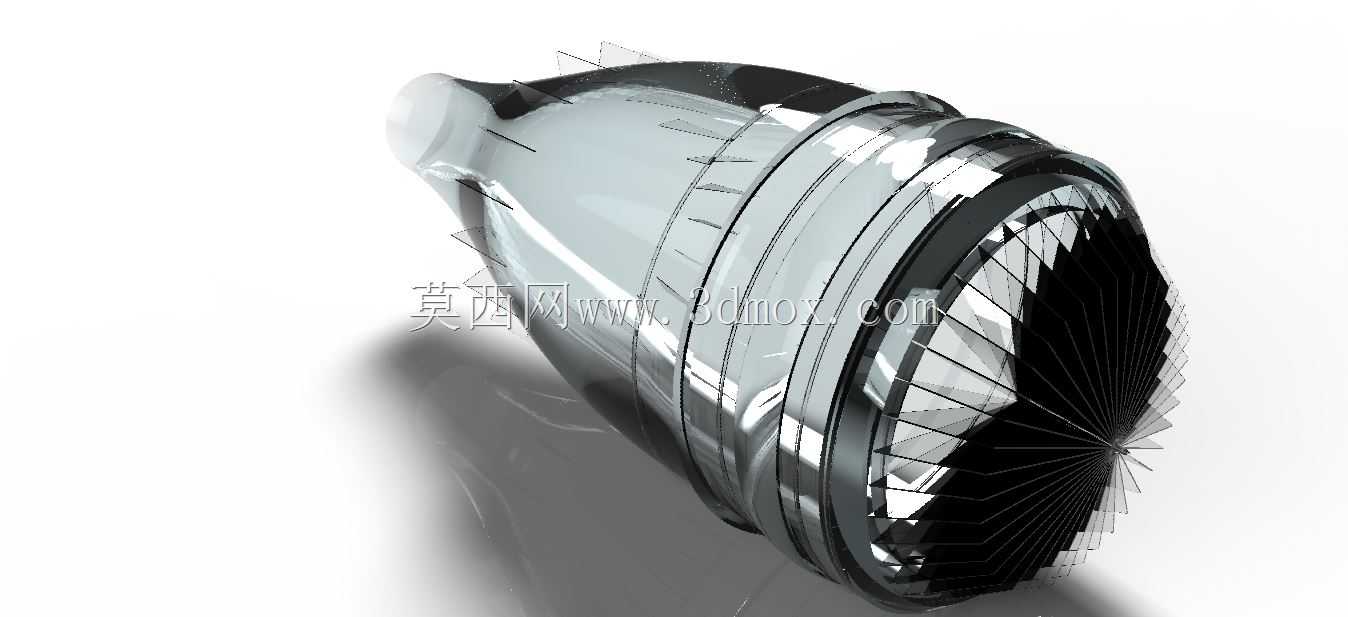

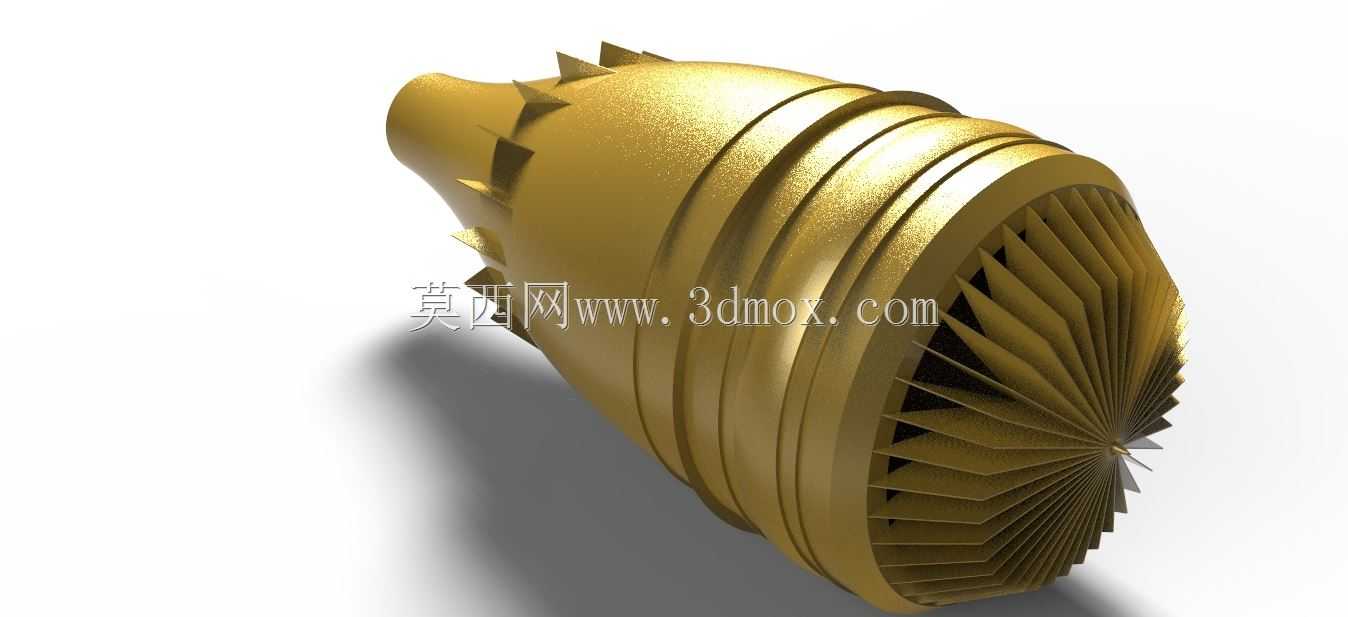

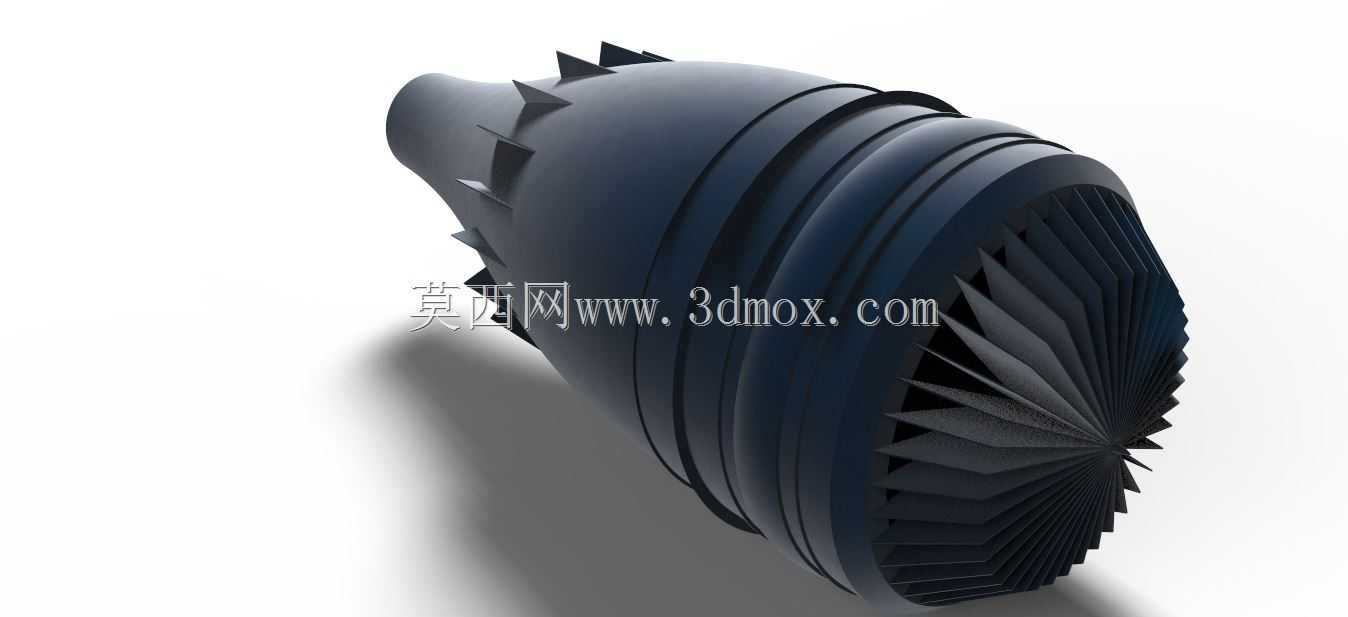

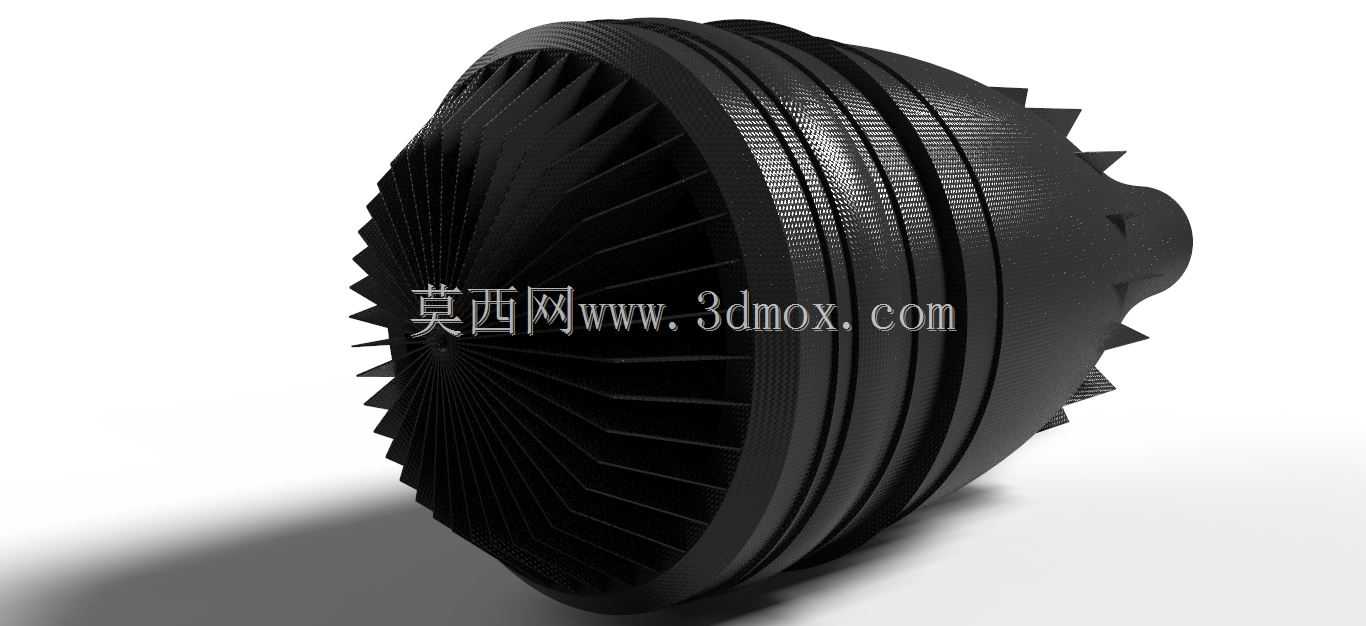

从结构设计思路来看，该罩体采用了多段阶梯式的锥面过渡构型，前端收敛段的曲率经过流场仿真迭代，能够将不同飞行姿态下的来流平顺导入压气机叶片通道，减少进气畸变带来的压气机喘振风险；外壁面的环形加强筋沿轴向等距分布，在不额外增加整体壁厚的前提下提升了罩体的径向刚度，避免高速气流激励下产生结构共振；尾部的锯齿状边缘设计，能够打乱风扇叶片尾迹与外涵道气流的掺混节奏，有效降低动力单元的气动噪声，这一细节在民用客机适航验证中是噪声指标达标的关键设计点。

在安装边界的匹配上，该罩体的后端连接法兰与压气机机匣的定位止口采用过盈配合设计，周向分布的安装孔位与机匣预装螺栓完全对齐，装配时不需要额外修配即可保证同轴度误差控制在0.02mm以内，避免转动件与静子件发生刮蹭。罩体的整体径向尺寸严格匹配发动机舱的前端开口，与机身蒙皮的接缝处预留了2mm的热膨胀间隙，能够适应高空巡航阶段-50℃到地面试车阶段120℃的温度交变带来的尺寸形变，不会出现卡滞或间隙过大导致的气流泄漏。

实际工程应用中，这类整流罩的设计还需要考虑维护便利性，前端的快拆结构能够在航线维护时快速打开，检查压气机第一级叶片的损伤情况，不需要拆解整个进气道段，大幅缩短外场维护的停场时间。针对不同的装机场景，罩体的材质选型会有差异，亚音速通航飞机多采用铝合金一体成型结构，超音速战机则会采用钛合金或复合材料夹层结构，兼顾耐高温与轻量化需求，而模型还原的结构特征能够覆盖不同构型整流罩的通用设计逻辑，为结构设计人员的方案迭代提供具象的参考。
