EDF涵道喷气式飞行器外观结构设计

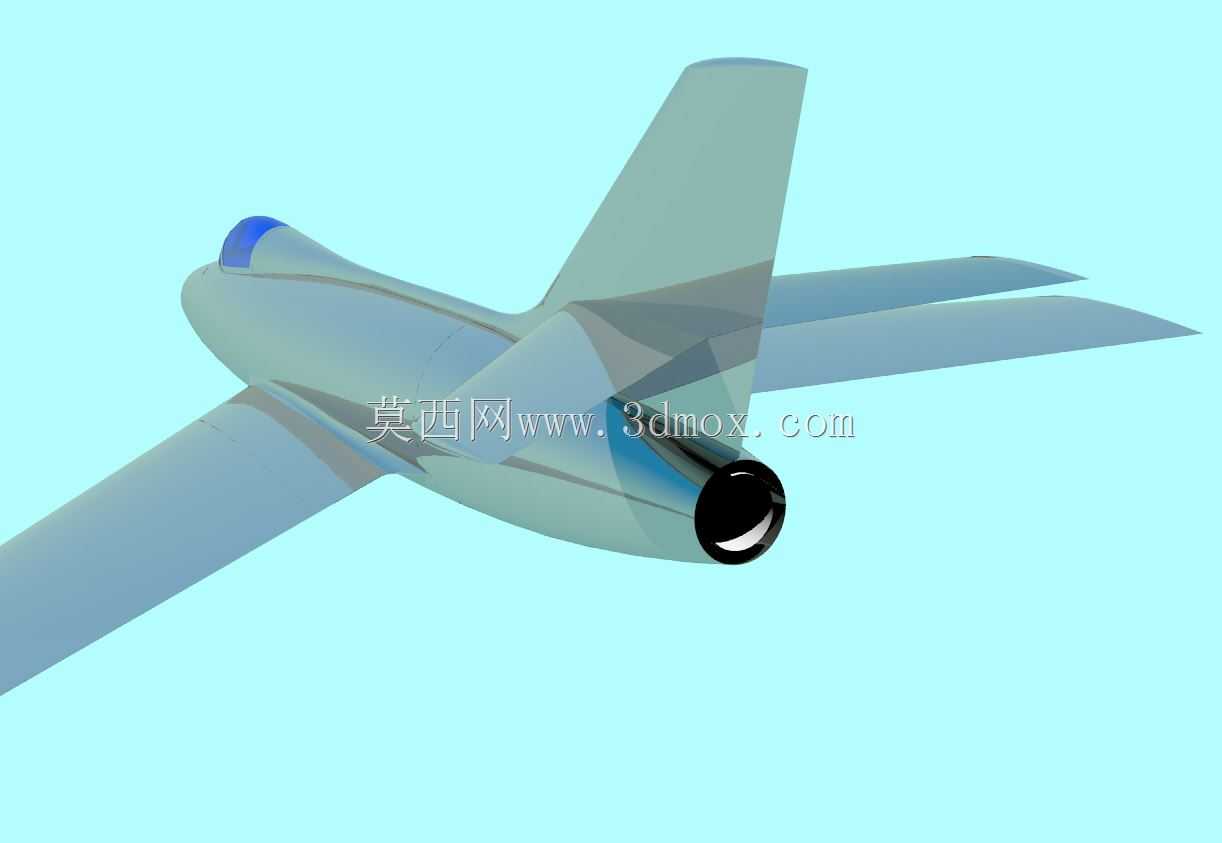

这款EDF涵道喷气式飞行器的三维结构设计，核心围绕小型涵道动力飞行器的气动需求与结构适配展开，在建模阶段优先考虑了实际飞行场景下的受力分布与气流组织逻辑。从实际应用场景来看，该结构可适配航模科研试飞、航空教学演示、小型验证机平台搭建等场景，整体气动布局采用后掠翼搭配单垂尾的常规高速构型，能够在涵道动力输出的推力区间内，兼顾低速起飞阶段的升力储备与高速平飞阶段的阻力控制。

设计过程中，机身主体采用流线型纺锤剖面，从机头进气口位置开始逐步平滑过渡至机尾喷口段，全程避免截面突变带来的气流分离问题，进气道内壁做了连续曲面顺滑处理，能够保证EDF风扇单元工作时的进气效率，减少乱流进入涵道带来的推力损失与振动问题。机翼采用相对厚度较小的对称翼型，后掠角度经过气动匹配，能够在跨音速区间的模型飞行速度下，延缓激波产生的时机，同时机翼与机身的连接段做了翼身融合过渡处理，既可以降低干扰阻力，也能强化连接位置的结构强度，避免大机动飞行时的翼根应力集中。

尾翼部分的垂直安定面与水平安定面的尺寸、安装位置经过配平计算，能够保证飞行器在全推力区间内的纵向与航向稳定性，垂尾后缘预留了舵面安装的结构边界，水平尾翼同样设置了舵面铰接的安装位，可适配常规舵机的安装尺寸，不需要额外对机体结构做切削修改。起落架相关的安装位置在机身腹部预留了收纳舱的结构空间，可根据实际使用需求选择配置固定起落架或者收放式起落架，舱体内部的尺寸边界能够容纳标准尺寸的航模起落架总成与配套的收放舵机。

机身内部的舱段划分按照航模设备的常规布局做了预留，从机头到机尾依次设置了设备舱、电池舱、涵道动力舱，各舱段之间的隔板位置做了加强筋设计，能够承受飞行过程中的加速度载荷，电池舱的尺寸边界能够适配常用的航模锂电池规格，同时预留了走线的线槽空间，避免线路干涉舵面运动或者涵道风扇转动。整机的外形曲面全部采用G2连续过渡，既能够降低飞行过程中的摩擦阻力，也为后续的外壳加工、蒙皮贴合提供了良好的基础，不需要额外对曲面做打磨修型。在安装边界的设计上，所有外露的舵面、进气口、喷口的相对位置都做了干涉检查，满舵状态下舵面不会与机身、机翼结构发生碰撞，涵道安装位的同轴度公差控制在合理区间，能够保证动力输出时的振动水平在可接受范围内，减少飞行过程中的结构疲劳问题。
