木质固定翼航模水平尾翼结构设计

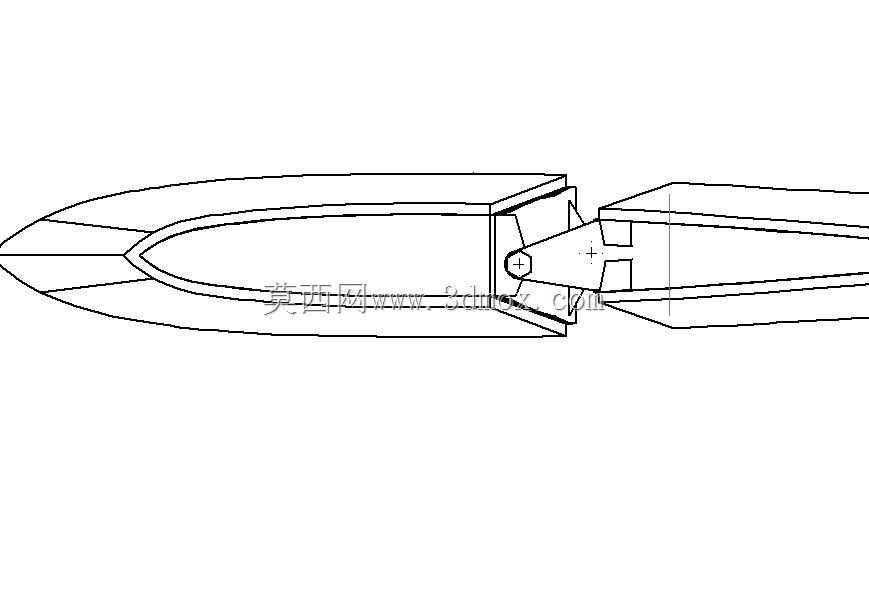

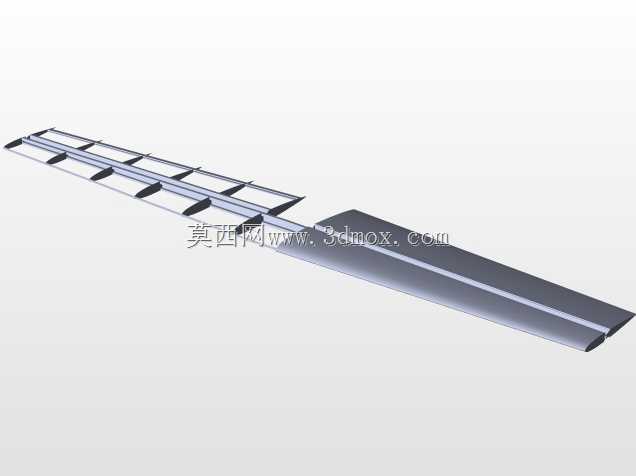

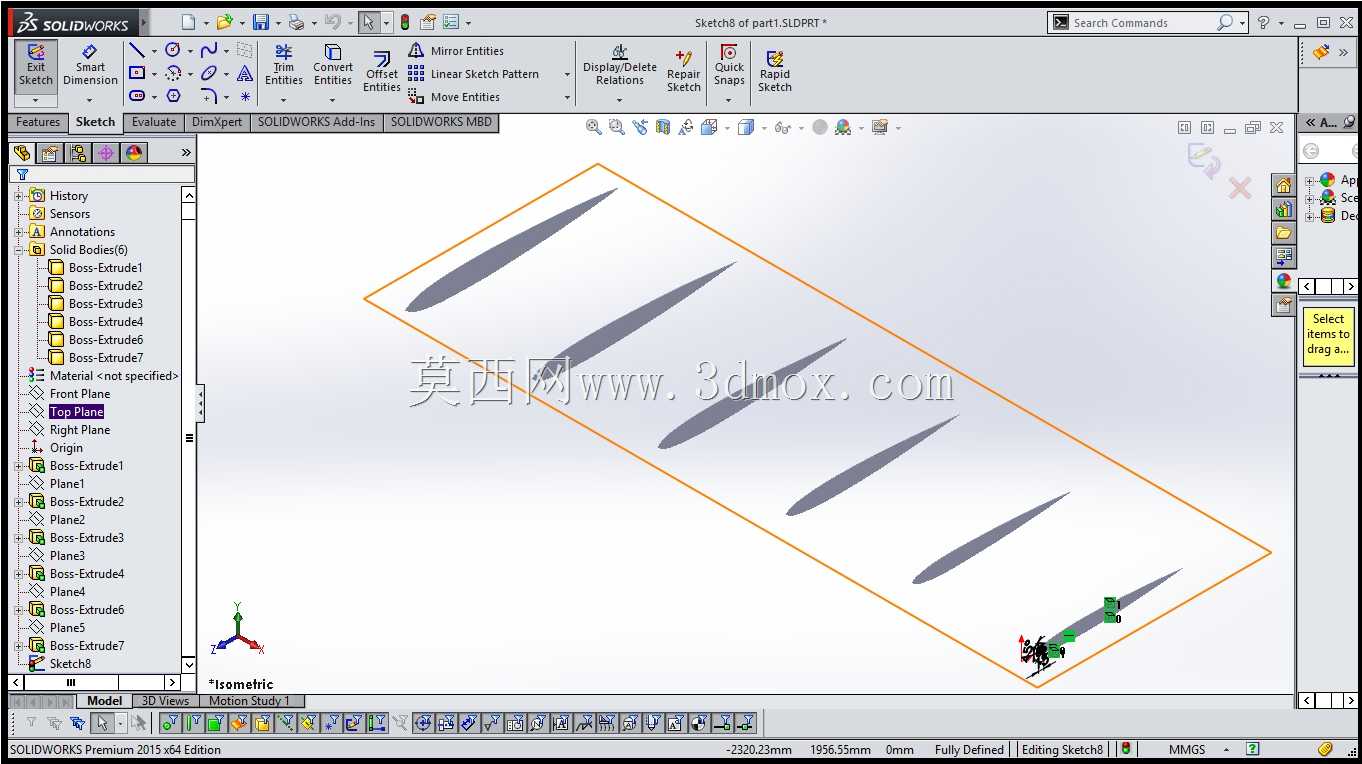

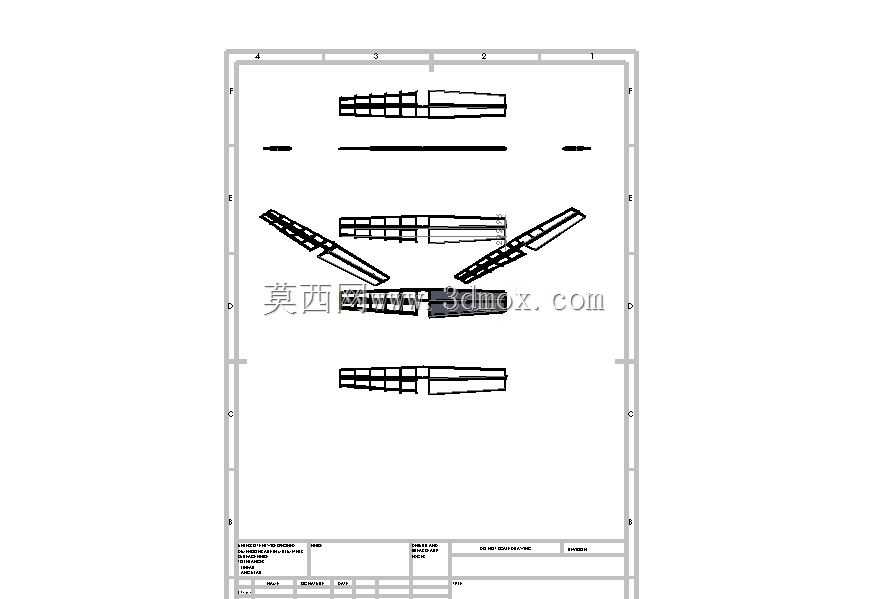

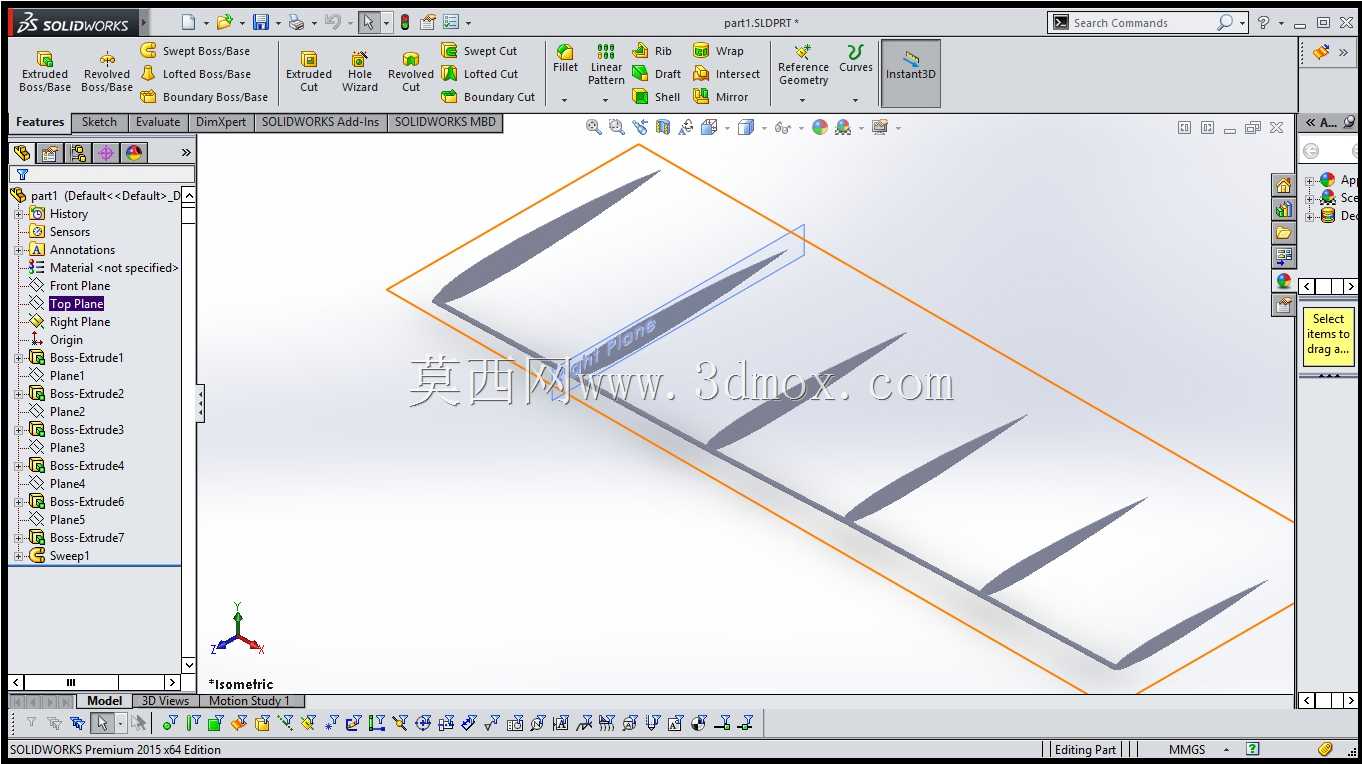

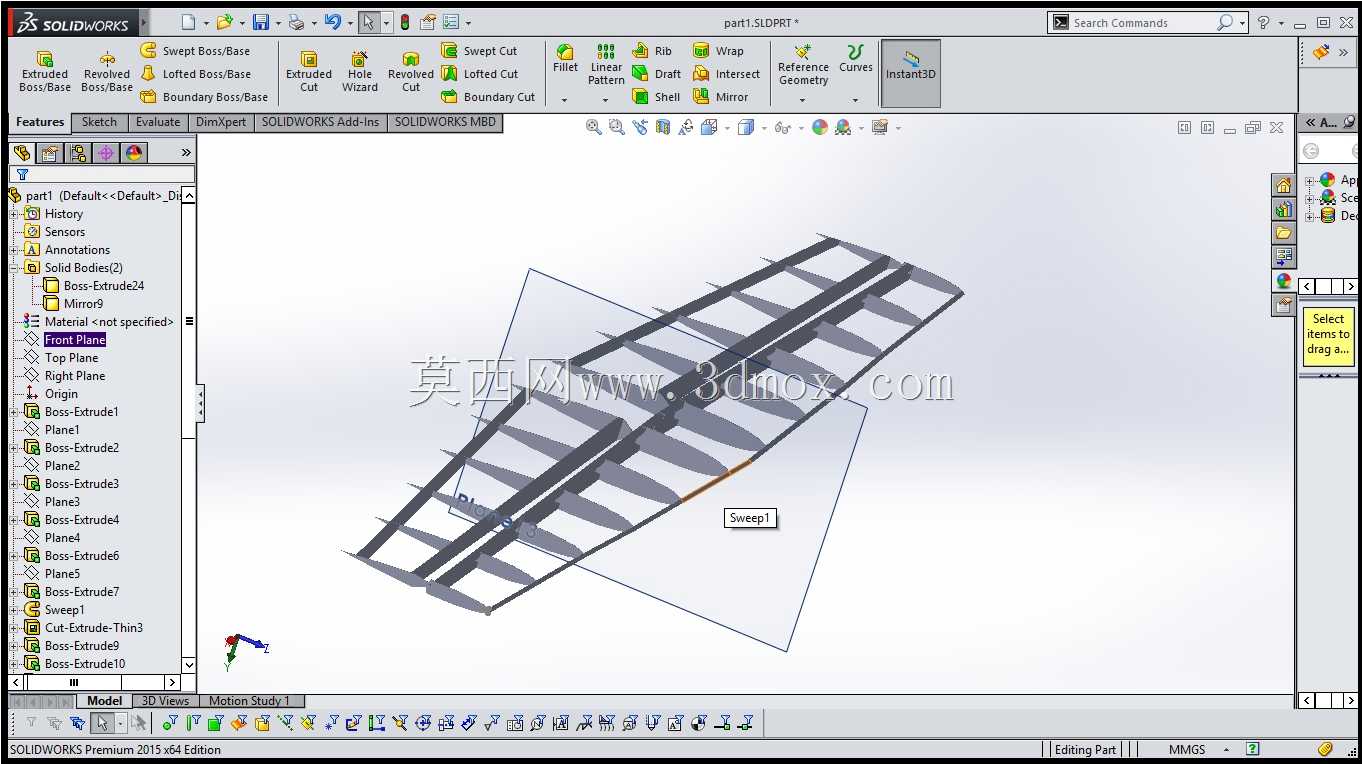

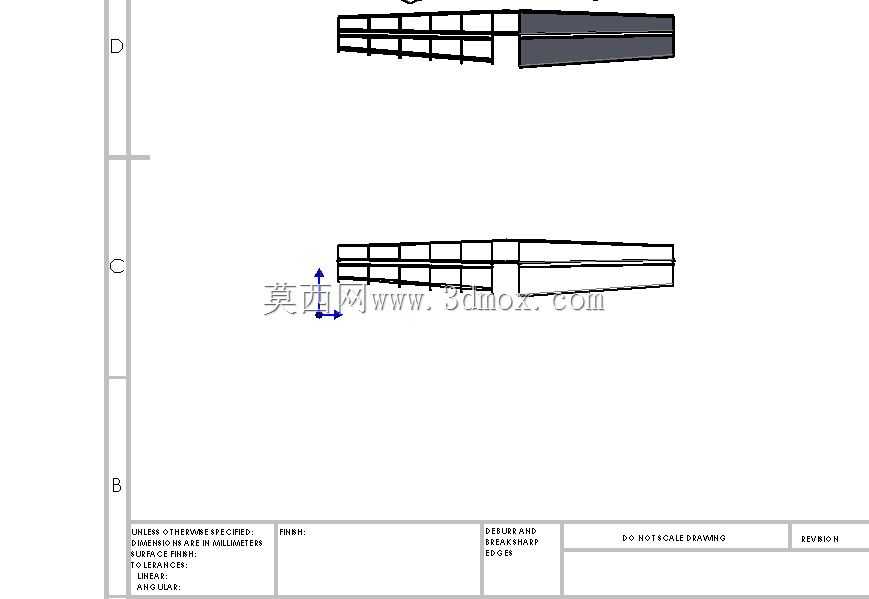

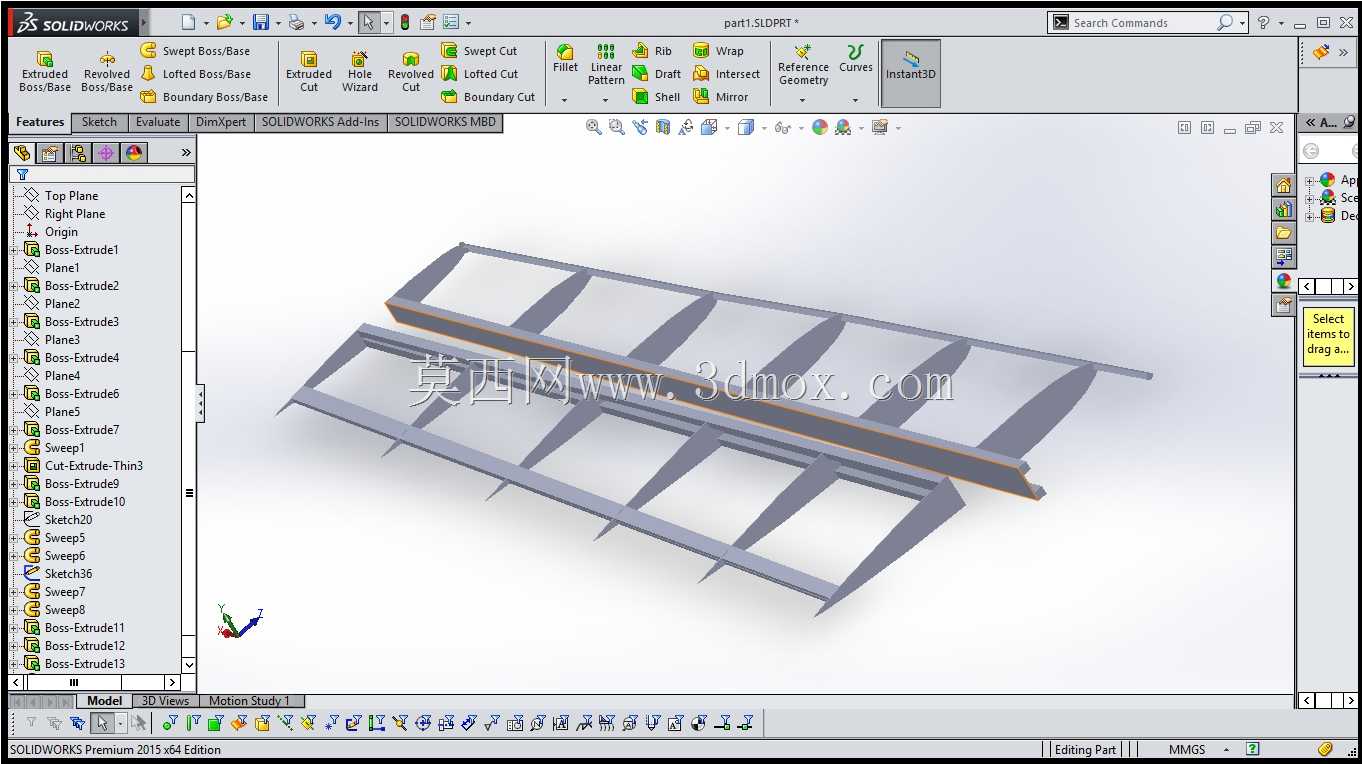

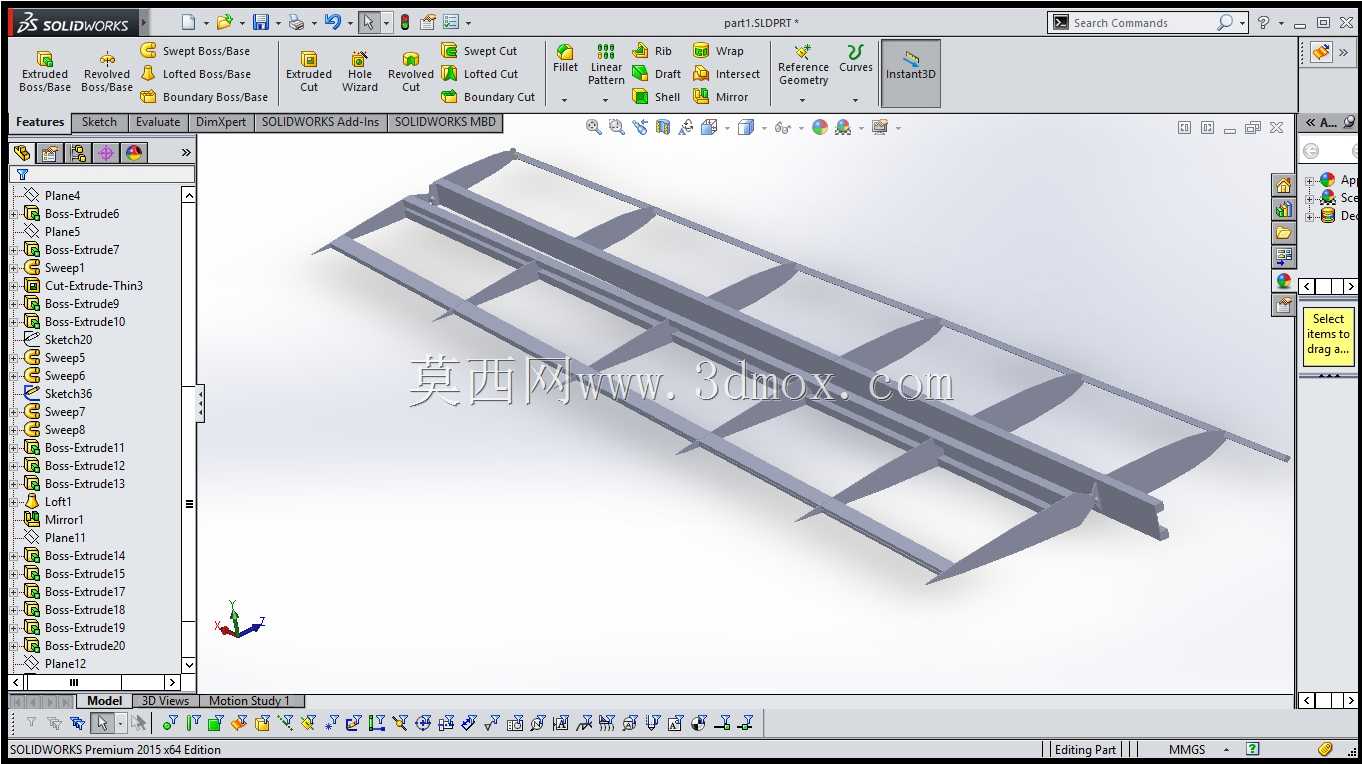

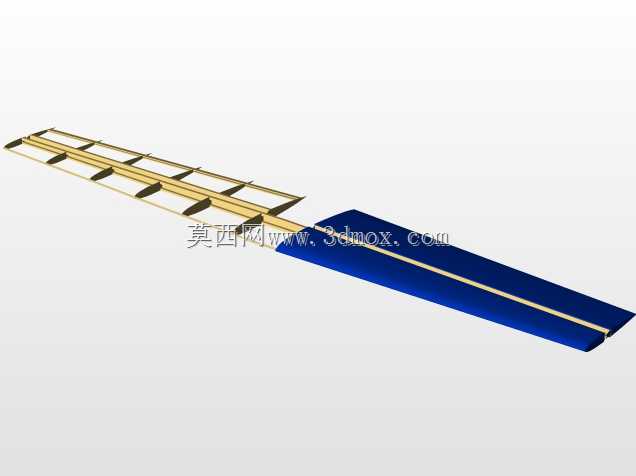

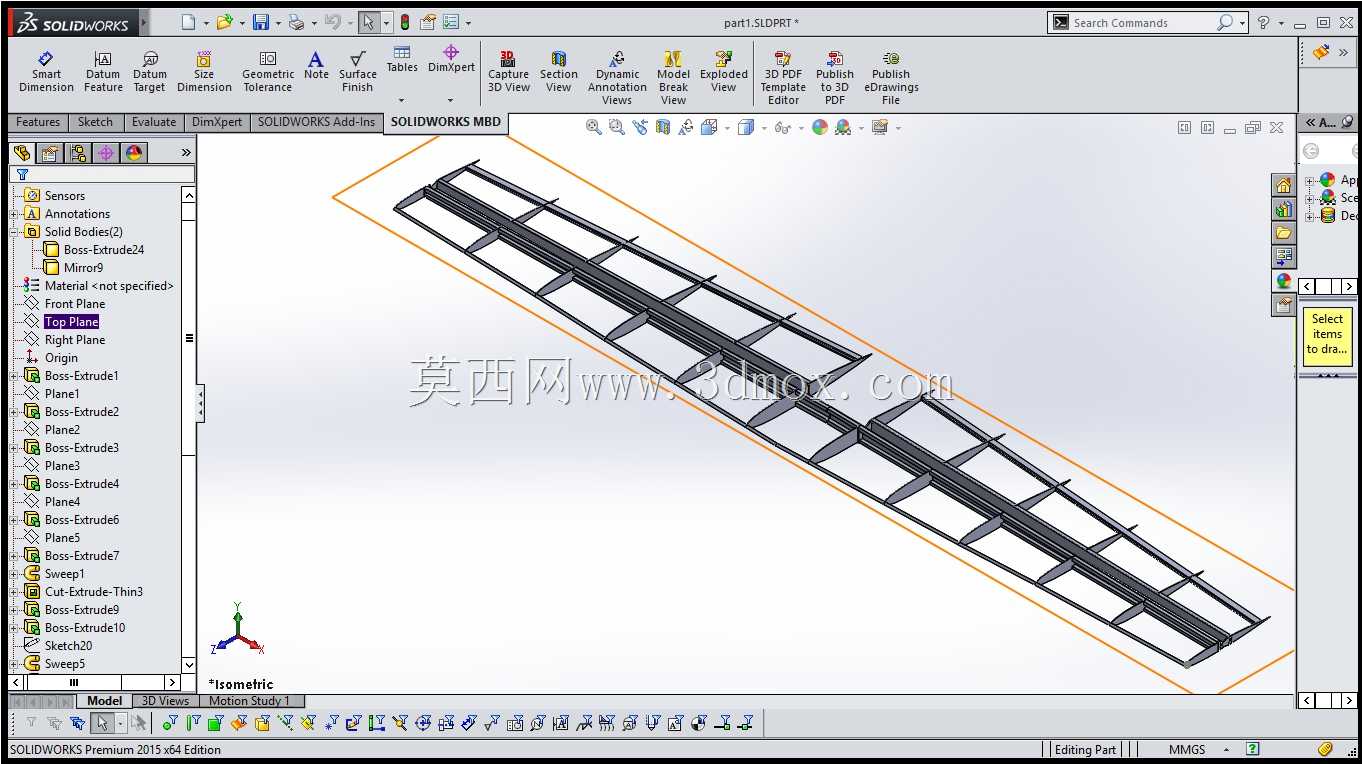

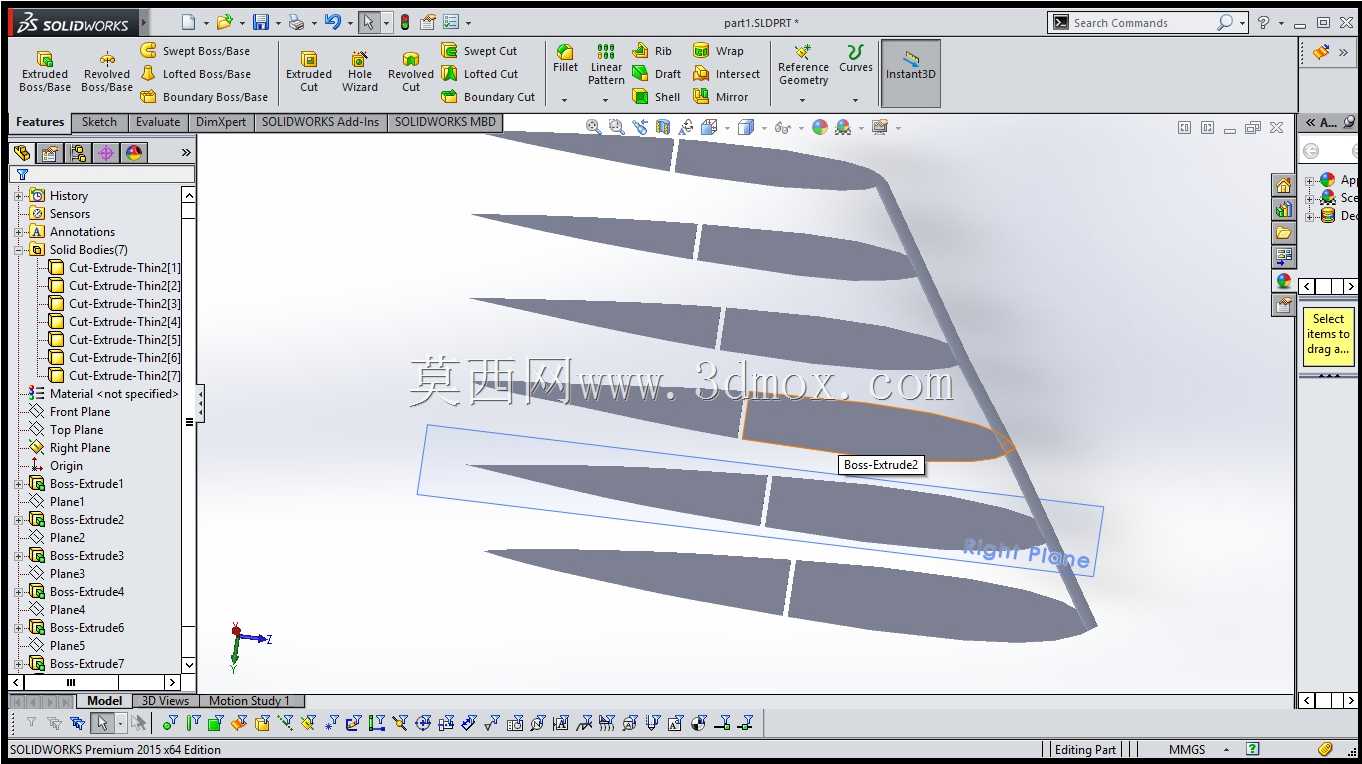

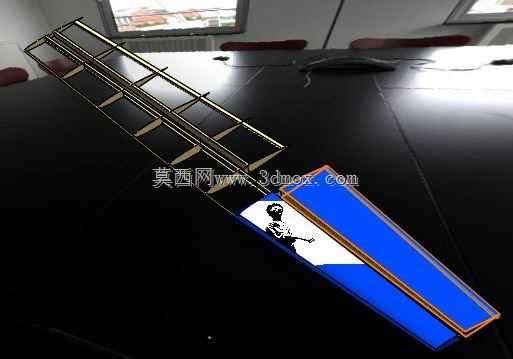

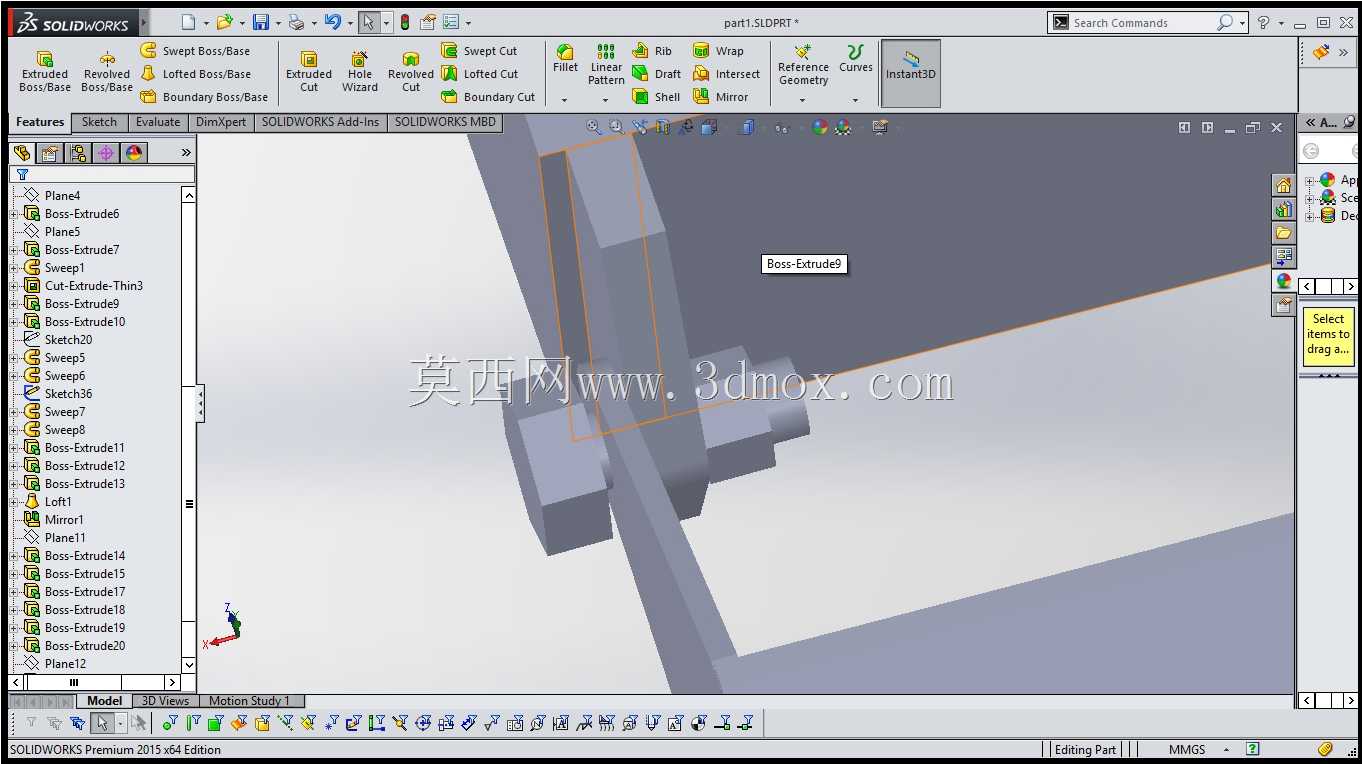

该结构为固定翼航模配套的水平稳定器组件，采用轻木层板拼接的框架式结构，核心作用是为飞行中的航模提供纵向静稳定性，抵消飞行过程中机翼产生的俯仰力矩波动，保证航模在平飞、小角度爬升与下降阶段的姿态可控。从实际航模飞行场景来看，这类木质水平尾翼多用于15-20cc排量的油动固定翼航模、或是翼展1.2-1.8米的电动像真机，日常应用在航模爱好者的休闲飞行、青少年航空科普教学的组装实训场景中，相比注塑成型的塑料尾翼，木质结构在坠机受损后可通过局部更换木条快速修复，维护成本更低。设计层面采用了桁架式承力思路，主承力梁沿翼展方向布置，多组垂直与斜向的肋条沿弦向等距分布，既保证了翼面的外形精度，又将整体结构重量控制在较低区间，避免尾部重量过大导致整机重心后移超出安全范围。尾翼后缘预留了与升降舵连接的铰接安装位，铰接位的孔位同轴度公差控制在0.1mm以内，保证舵面转动时无卡滞、虚位小，舵面偏转的力矩传递更直接。翼面的蒙皮粘接面做了轻微的倒角处理，粘贴热缩蒙皮时可以让蒙皮与框架贴合更紧密，飞行过程中不会因为高速气流冲击出现蒙皮鼓包、震颤的问题。安装边界上，尾翼根部设计了与机身尾段对接的定位凸台，凸台尺寸与机身尾部的安装槽完全匹配，安装时无需额外打磨修配即可快速定位，对接后通过3颗M2的自攻螺丝即可完成与机身的固定，拆卸维护时操作便捷。整个结构的受力路径经过优化，平飞时的气动载荷通过肋条传递到主承力梁，再通过根部的安装凸台传递到机身尾段的承力隔框，不会出现局部应力集中导致的木条断裂问题，在做筋斗、横滚等特技动作时，尾翼的结构形变控制在允许范围内，不会因为形变导致舵效下降影响操控手感。
