小型固定翼滑翔机机身结构三维数模

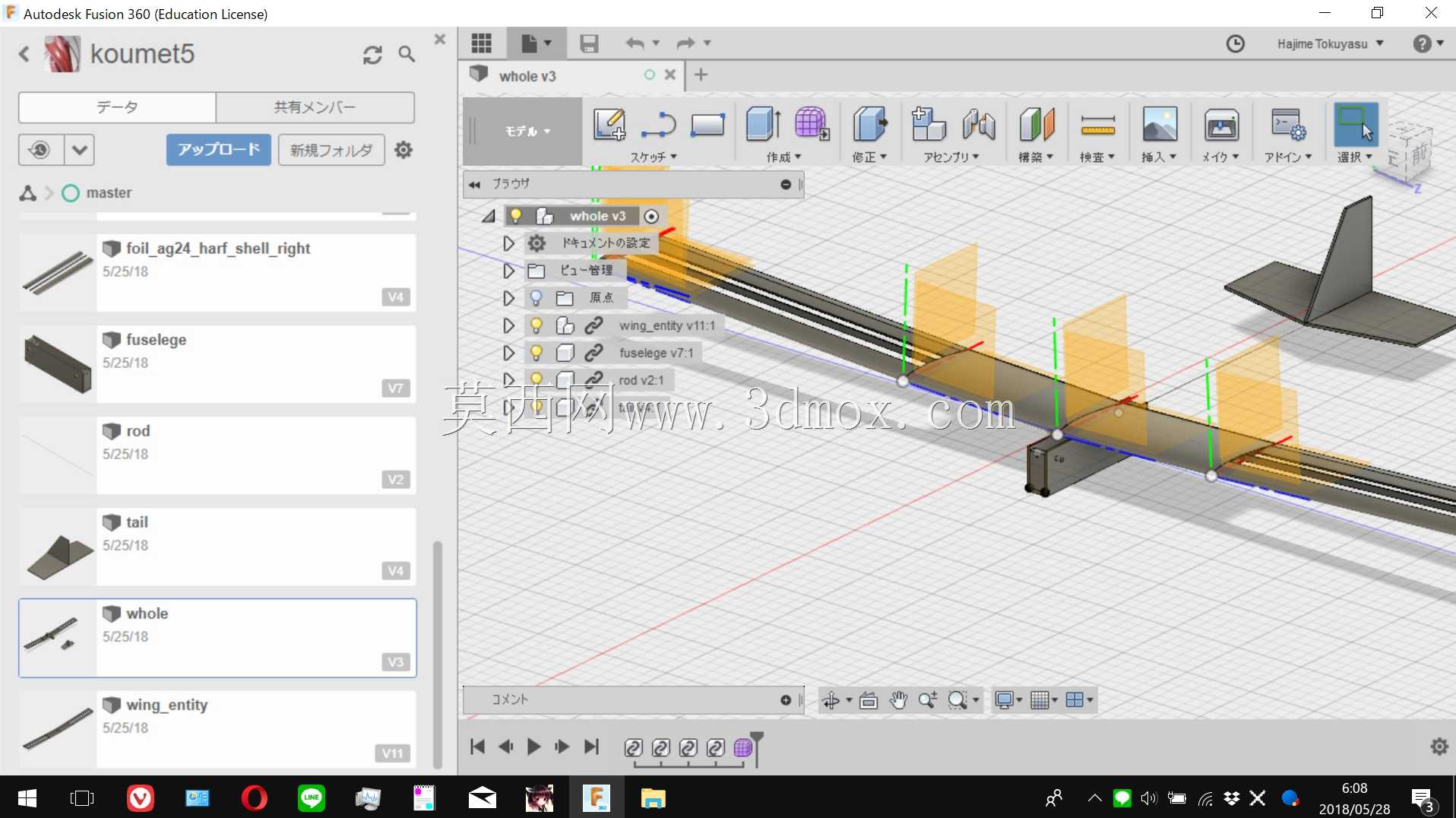

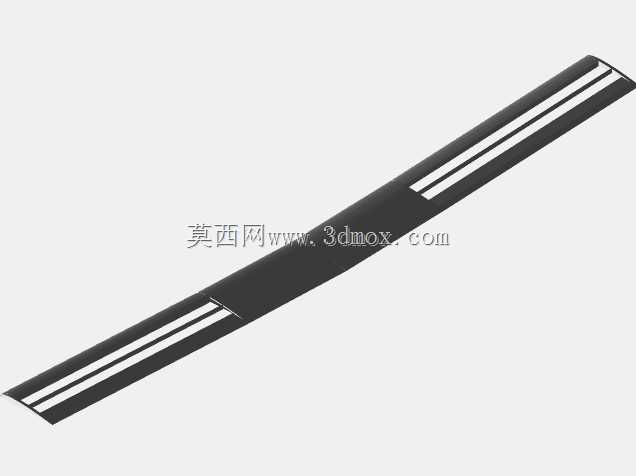

这套小型滑翔机结构数模，主要面向航模研发试制、青少年航空科普教学、低速气动验证场景使用，可直接用于手抛滑翔、轻动力改装的航模制作环节，也能作为高校航空类专业低速翼型验证的教学演示载体。整套结构采用模块化拆分设计，将机身主杆、机翼主体、尾翼组件、翼肋支撑件分别独立建模，每个部件都预留了标准的装配定位基准，在实际加工制作时，可直接对应切割轻木、泡沫板材完成零件下料，不需要额外二次测绘定位尺寸。设计阶段优先考虑了手抛滑翔的重心配平需求，机翼采用上单翼布局，安装位置沿机身主杆轴向预留了多组调节孔位，可根据实际配重调整机翼前后安装位置，适配不同重量的机头配重块，确保滑翔时的俯仰稳定性。机身主杆采用等截面细长杆结构，在保证纵向抗弯强度的前提下尽可能缩减截面尺寸，降低飞行过程中的迎风阻力，杆身对应机翼、尾翼的安装位置都设计了嵌入式定位槽，装配时不需要额外粘接辅助定位块，直接卡入槽位即可完成部件的初定位，降低新手装配的对位难度。机翼部分采用分段翼肋支撑结构，每片机翼沿展向布置了多组等间距翼肋，翼肋型线匹配低速低雷诺数下的高升阻比翼型，翼肋之间预留了碳杆穿装孔位，可插入细碳杆提升机翼整体抗扭刚度，避免大滑翔角时机翼出现扭转变形影响气动效率。尾翼部分分为垂直尾翼与水平尾翼两个独立组件，均采用薄平板翼型降低结构重量，垂直尾翼与机身主杆末端采用插接式连接，可根据试飞情况微调垂直尾翼的安装角度，修正飞行过程中的偏航问题；水平尾翼安装位置略低于机翼安装平面，避免机翼下洗气流直接冲击平尾导致俯仰操控灵敏度异常。整套结构的所有零部件都做了边缘倒角处理，既可以降低飞行过程中的空气阻力，也能避免装配、试飞过程中尖锐边缘划伤操作人员，各部件的装配间隙控制在0.2毫米以内，既保证粘接时胶层有足够的填充空间，也不会出现装配后部件松动错位的问题。在实际试飞调试环节，可通过调整机头配重块的重量、机翼安装的前后位置、平尾的安装迎角三个维度，快速适配不同投掷力度、不同场地气流条件下的滑翔需求，不需要对结构本体做切削修改。
