二氧化碳动力驱动装置结构设计

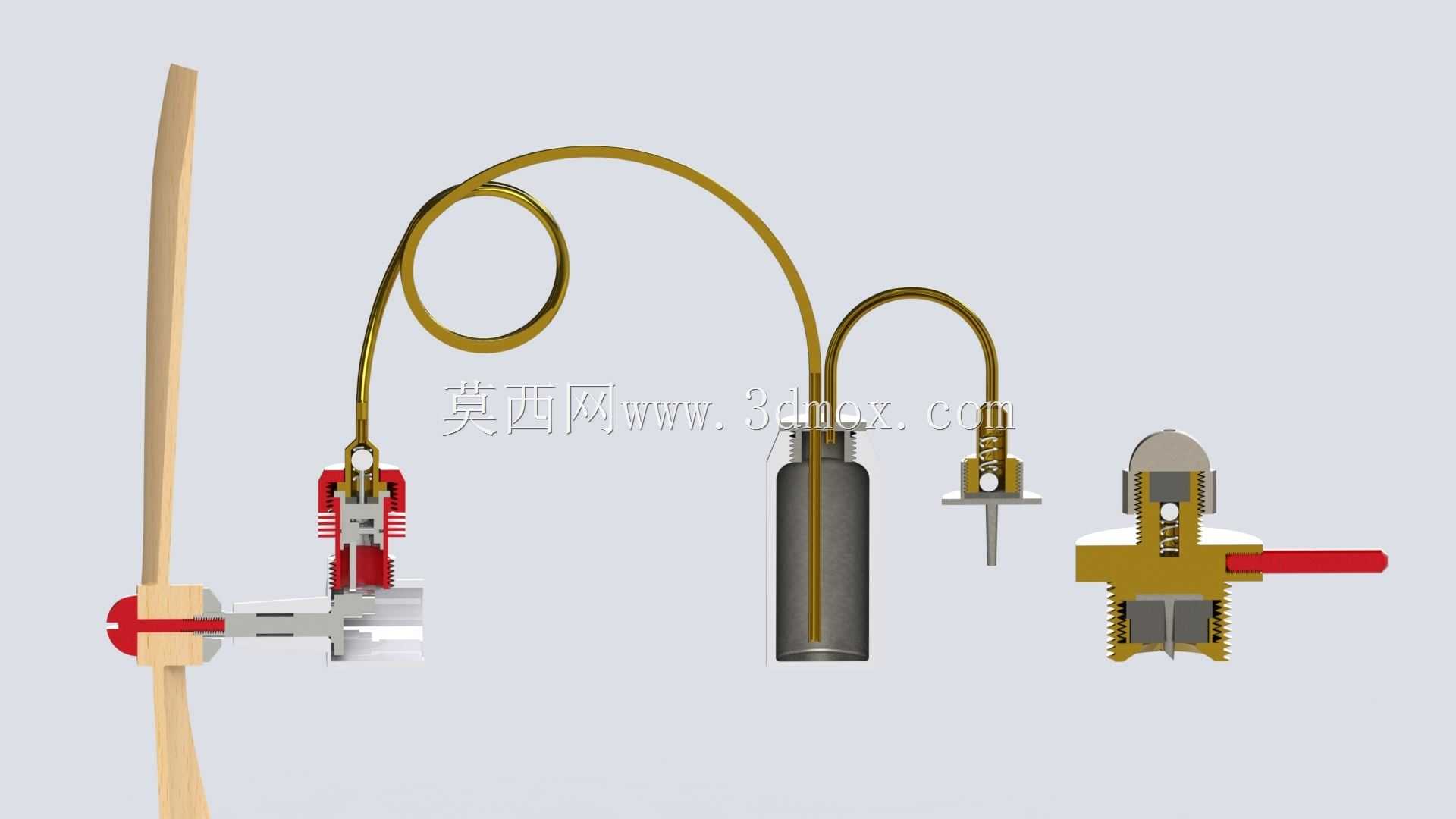

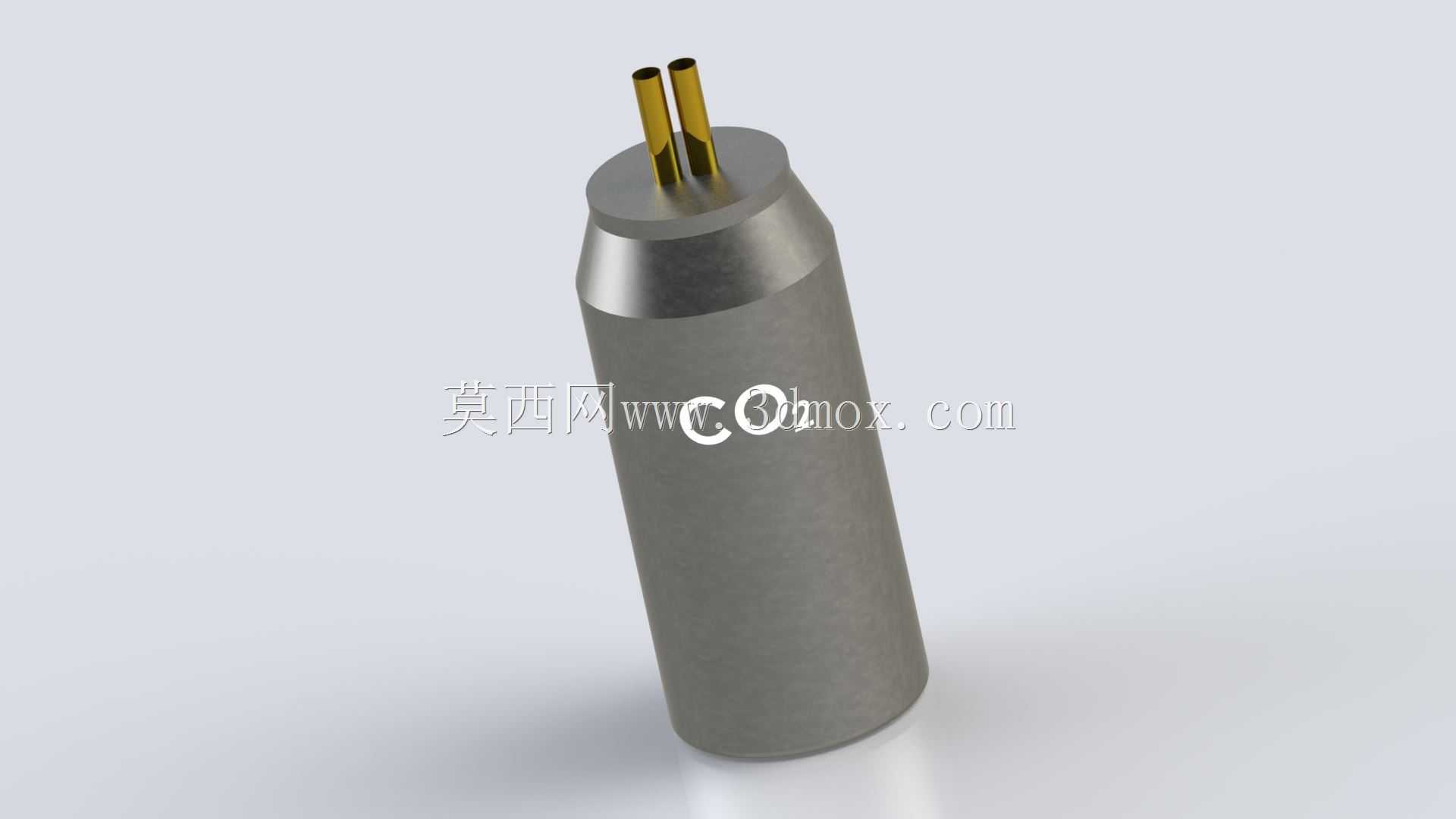

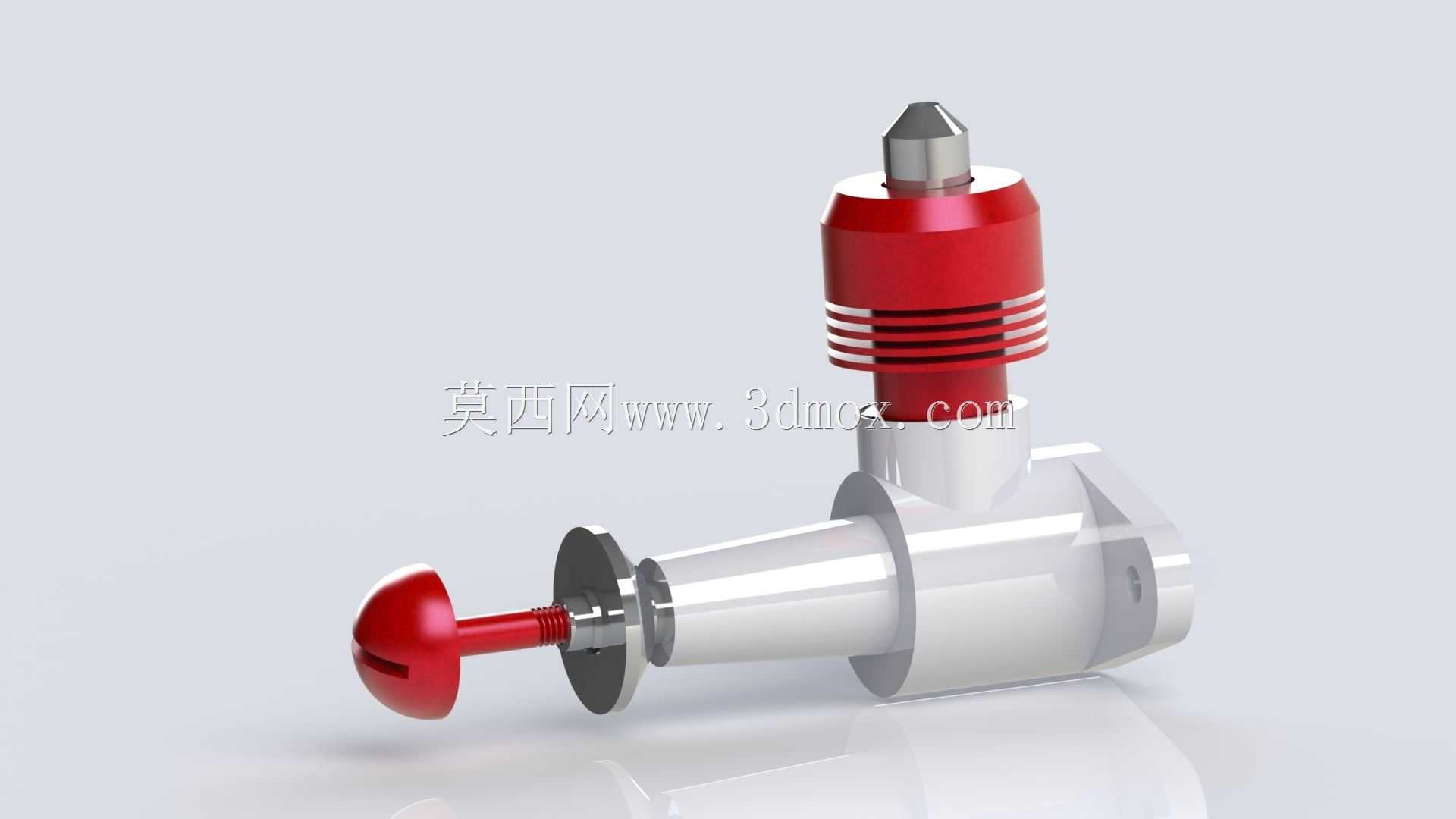

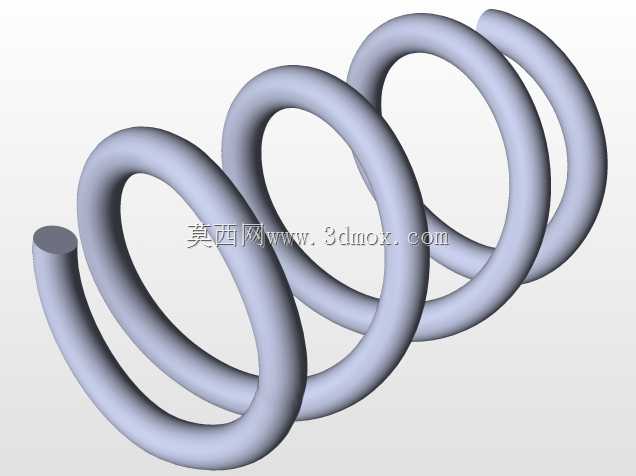

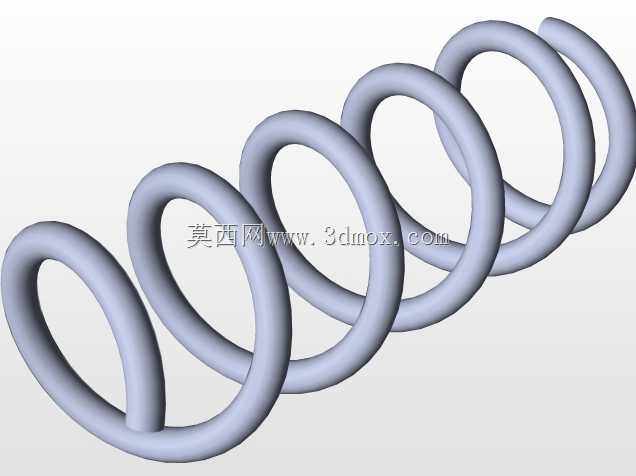

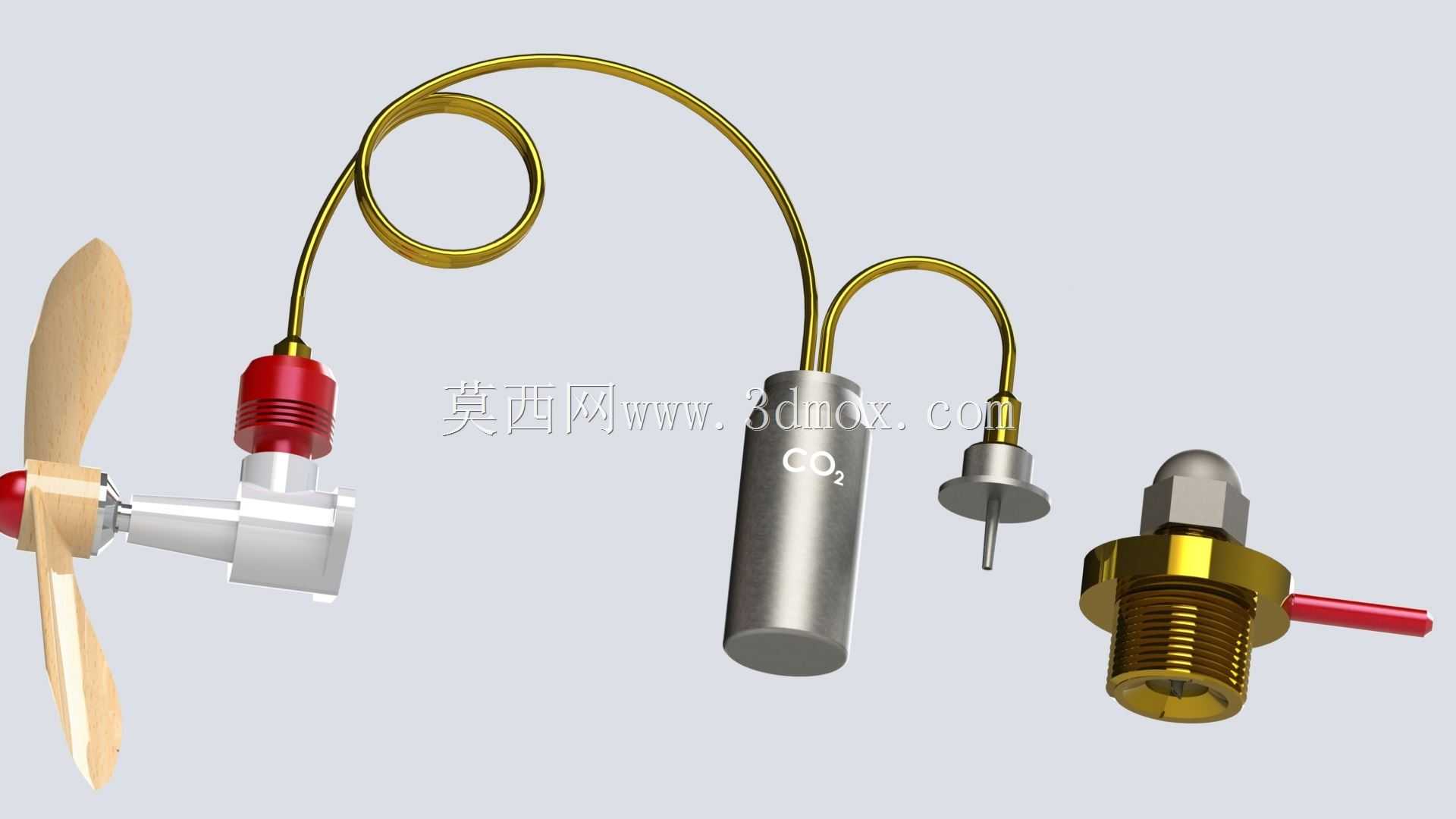

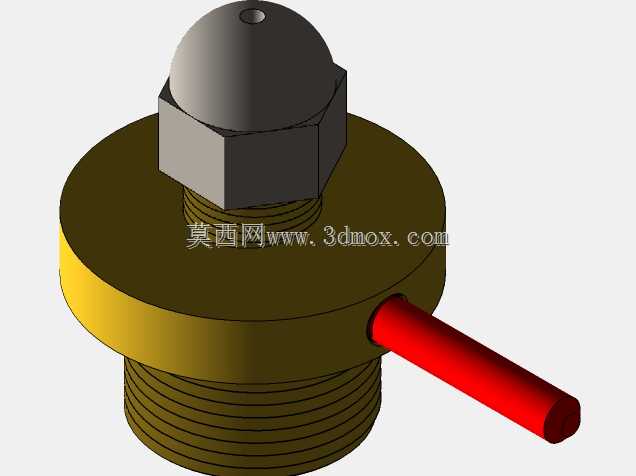

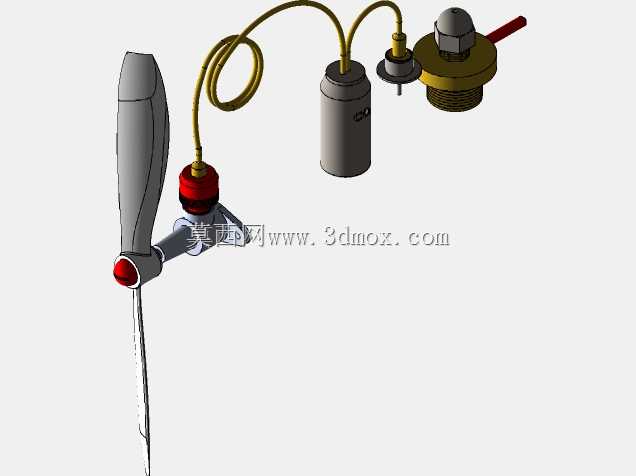

这套动力装置以液态二氧化碳作为做功介质，常见于小型航空模型、教学演示动力平台以及微型水下推进装置的动力供给场景，依靠液态二氧化碳汽化后产生的高压气体实现动力输出，无需额外的燃烧结构，整体结构紧凑，启动响应速度快，适合短时间高功率输出的轻量化动力需求场景。从结构组成来看，整套装置包含储气罐体、调压阀门、导流管路、动力输出接头以及螺旋桨做功端几个核心部分，储气罐体采用圆柱型结构设计，侧壁预留标准外螺纹接口用于连接导流管路，罐体本身的壁厚经过耐压校核，能够承受二氧化碳汽化过程中产生的瞬时高压，罐体端部的密封结构采用金属锥面密封形式，避免高压工况下出现气体泄漏问题。导流管路采用延展性较好的金属管材制作，其中一段设计为螺旋盘管结构，一方面可以延长气体流道长度，让高压二氧化碳在管路内充分汽化降压，避免低温液态介质直接进入动力端造成密封件脆化失效，另一方面螺旋结构的管路可以缓冲设备运行过程中的振动，降低管路连接处的应力集中，减少长期使用过程中管路断裂的风险。调压阀门部分采用针阀结构设计，通过端部的红色操作杆可以精准调节气体的通断与流量大小，阀门的螺纹连接部位做了密封处理，能够在高压工况下稳定控制输出气压，匹配不同负载下的动力输出需求。动力输出端连接木质螺旋桨，接头部位采用快拆式结构设计，方便根据不同的使用场景更换不同规格的螺旋桨，适配空气或者水下不同介质的推进需求。在安装边界方面，整套装置的核心部件沿管路走向排布，储气罐体作为核心承重部件，安装时需要预留足够的固定位，罐体与安装基座之间需要加装缓冲垫片，避免振动传导导致固定结构松动；螺旋桨端需要预留足够的旋转空间，周边不能有结构干涉，同时螺旋桨与动力输出轴的同轴度需要控制在合理公差范围内，避免高速旋转时产生过大的偏心振动。设计过程中针对管路的弯曲半径做了明确约束，避免管路弯折角度过小造成流道堵塞或者管壁应力过大开裂，各个连接接头的螺纹规格统一，方便后期维护更换易损密封件。整套结构没有复杂的传动构件，日常维护仅需要检查密封件的老化情况以及管路的通畅性，相比传统燃油动力装置结构更简单，使用过程中没有燃烧废弃物产生，适合教学场景下的动力原理演示，也可以作为小型模型的动力源直接装配使用，在轻量化动力需求场景下有较高的适配性。
