拓扑优化铰接式承重支撑支架结构

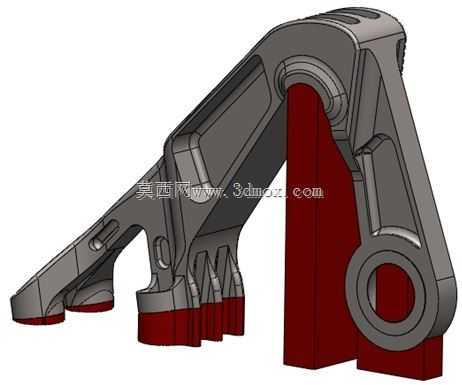

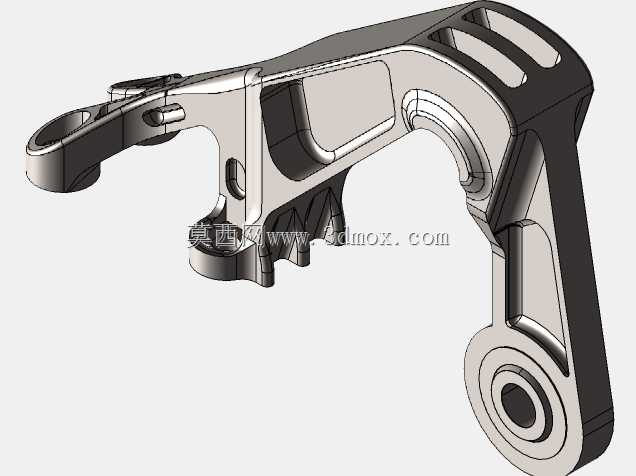

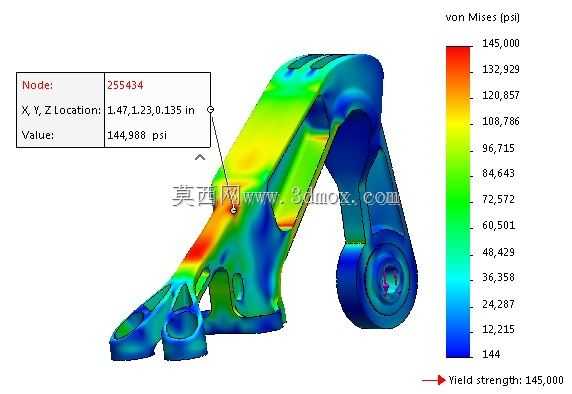

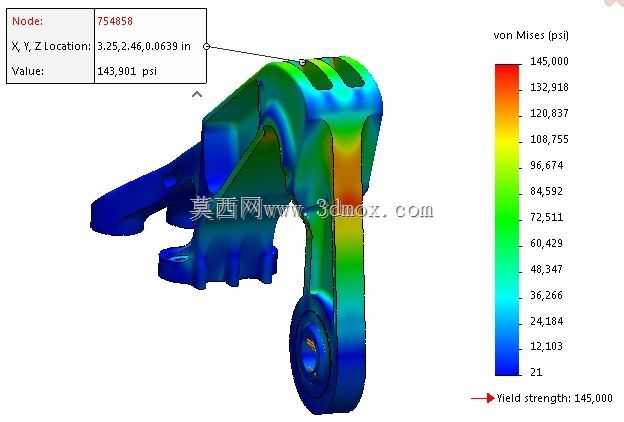

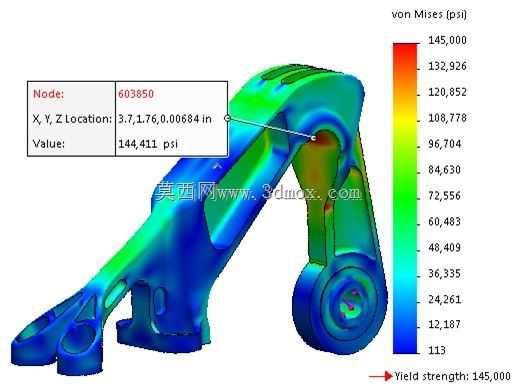

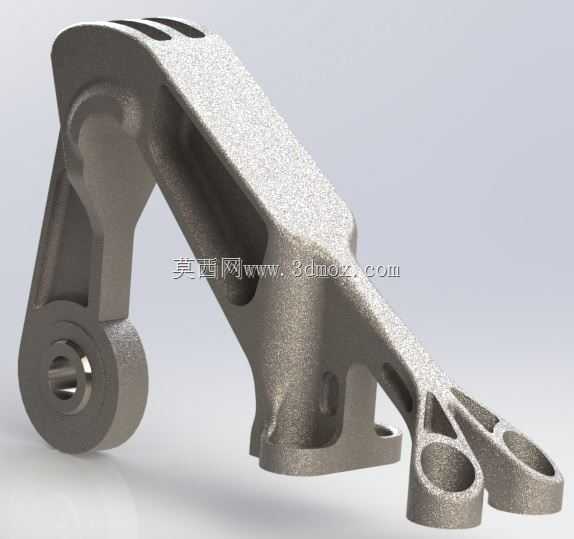

这类铰接式承重支撑支架，多应用在需要往复摆动承载的工程机械铰接点位、重载设备活动支撑段以及特种作业装备的受力连接部位，核心作用是在两个存在相对转动需求的结构件之间传递载荷，同时约束非必要方向的自由度，保证机构运动轨迹的稳定性。从结构形态来看，该支架采用多臂分叉式的承载布局，主铰接孔位于结构上部，作为摆动回转的核心基准，下部设置多个分散的支撑接触端面，接触端面做了加厚耐磨处理，红色标识区域即为与安装基座贴合的承载面，分散的支撑脚可以将上部传递的集中载荷均匀拆分到基座的多个点位，避免局部应力集中导致基座压溃或者支架自身变形。设计过程中优先围绕承载路径做材料排布，所有的加强筋走向完全匹配主应力迹线方向，在应力水平极低的区域做了大面积的材料去除，既保留了铰接孔周边、支撑脚根部这些高应力区域的材料厚度，又通过镂空结构大幅降低整体自重，最终在许用应力阈值内实现了极高的减重比例，完全符合重载移动装备对构件轻量化的严苛要求。安装边界方面，上部主铰接孔需要匹配对应直径的铰接销轴，装配时要保证销轴与孔的同轴度公差控制在合理范围，避免偏载造成销轴磨损加剧；下部多个支撑端面需要与安装基座的贴合面保证平面度要求，紧固点位分布在每个支撑脚的端部，装配后需要检测各支撑面的贴合间隙，防止出现个别支撑脚虚载导致受力不均。结构上预留的铰接副间隙需要根据实际工况的摆动幅度、工作环境的粉尘等级做适配调整，间隙过小容易在粉尘进入后出现卡滞，间隙过大则会产生冲击载荷缩短构件寿命。这类支架的受力逻辑完全遵循等强度设计原则，每一处结构的截面尺寸都对应其实际承载的应力水平，没有多余的冗余材料，在做三维建模时需要重点关注各过渡圆角的处理，尤其是铰接孔与支撑臂连接的根部、支撑脚与主臂衔接的位置，必须保证圆角平滑过渡，避免出现应力集中的尖角，否则在交变载荷作用下很容易从这些位置萌生疲劳裂纹。
