固定翼航拍无人机机身结构设计方案

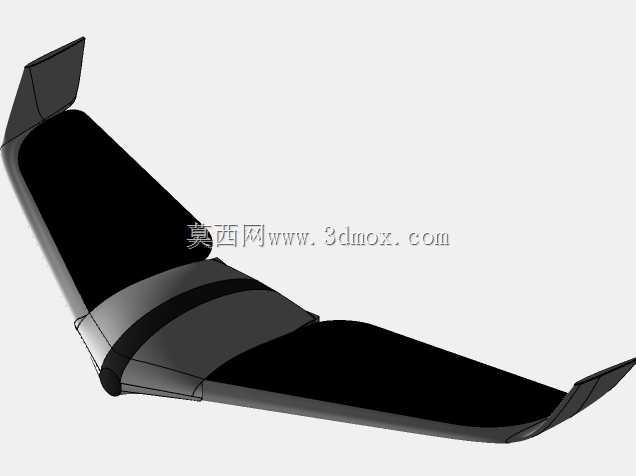

该飞翼布局固定翼无人机主要面向低空航拍、近程航测作业场景，可搭配专用遥控终端与第一视角飞行眼镜使用，在户外复杂地形勘测、小型区域影像采集场景中，能够替代人工进入狭窄、存在通行风险的区域完成拍摄任务，相比多旋翼机型，飞翼布局的气动效率更高，同等电池容量下可覆盖更大的作业半径，适合长航线的连续影像采集工作。从结构设计层面来看，整体采用无尾飞翼一体化成型思路，将机翼与机身主体融合为连续曲面，取消了传统固定翼的独立平尾与垂尾结构，既减少了分体装配带来的连接结构重量，也降低了飞行过程中的气动阻力，翼身融合段的曲面过渡经过反复曲率调整，能够在低速飞行状态下维持足够的升力系数，同时保证航向与俯仰方向的操纵稳定性，机翼两端设置的一体化小翼既充当垂直安定面，也整合了副翼操纵面的安装位，无需额外加装突出的操纵结构，进一步优化了整体气动外形。机身中段设置有设备舱安装边界，可容纳飞控模块、电池组、影像采集设备的安装空间，舱段内壁预留了标准安装孔位，可根据作业需求更换不同参数的拍摄模组，设备舱的重心位置经过配平计算，恰好落在整机气动焦点的合理范围内，避免加装设备后出现重心偏移影响飞行稳定性的问题。机身尾部的曲面收窄设计兼顾了结构强度与减重需求，蒙皮曲面的厚度根据不同位置的受力情况做了差异化设置，机翼前缘位置做了局部加厚处理，能够应对低空飞行时可能遇到的细小杂物碰撞，翼根位置设置有加强筋结构，可承受飞行过程中的气动弯折载荷，整体结构在保证强度的前提下尽可能压缩了无用结构重量。操纵面的传动结构预留了足够的安装空间，舵机安装位与操纵面的连接路径做了最短化设计，减少传动过程中的虚位，提升操纵响应精度，整机的外形尺寸适配常规便携收纳包的尺寸边界，拆解后可快速完成组装，适合外业作业时的携带与转场需求，在结构细节上，所有曲面的连接位置都做了圆角过渡处理，既减少了应力集中问题，也能降低飞行过程中的风阻噪音。
