赛车燃油系统阳极处理软管接头结构

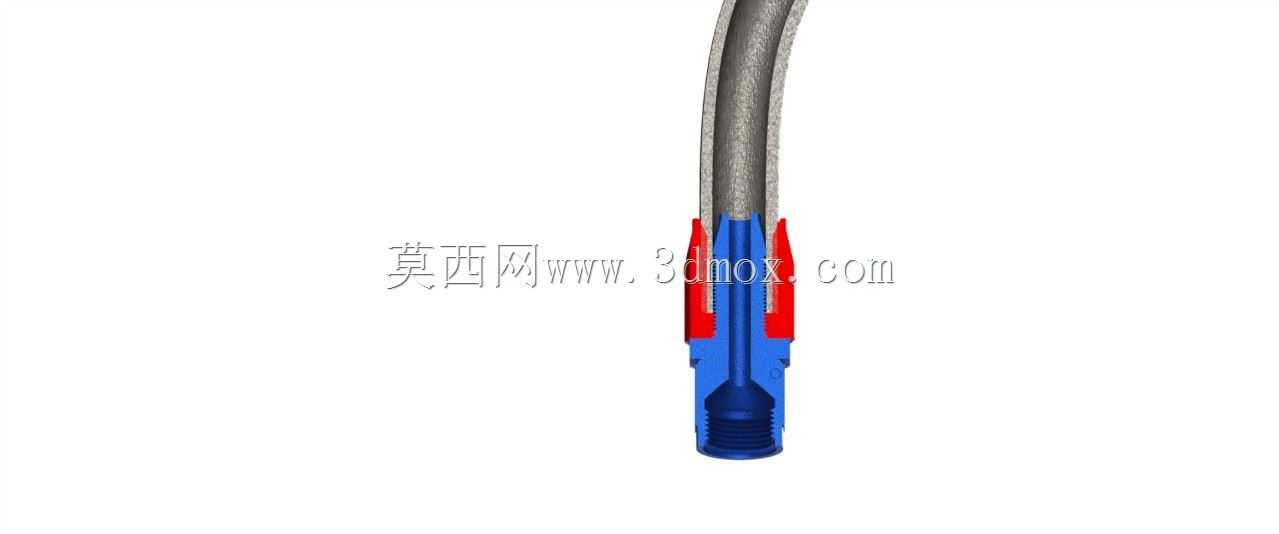

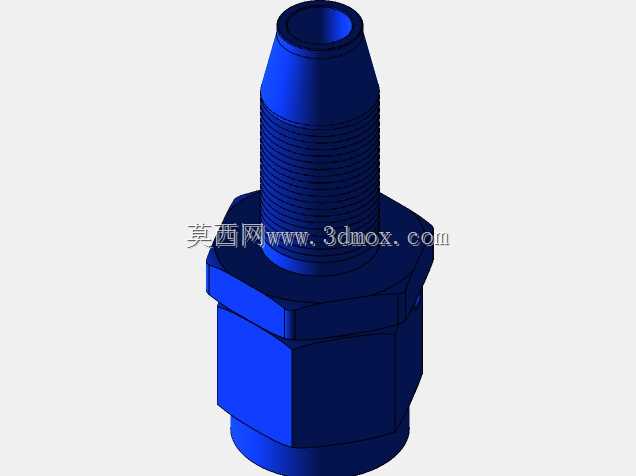

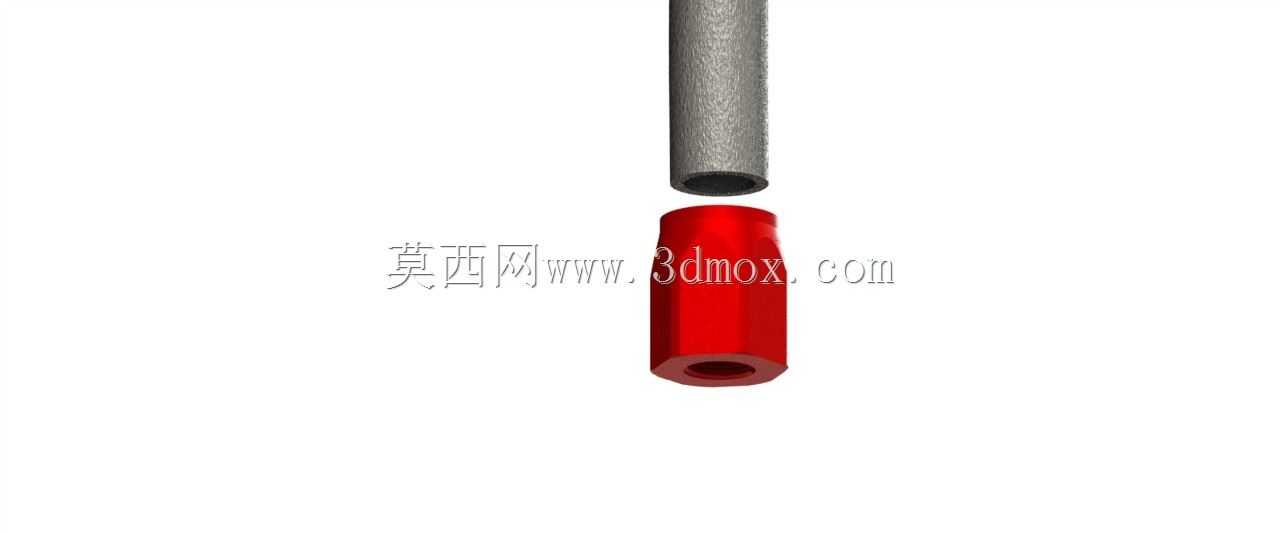

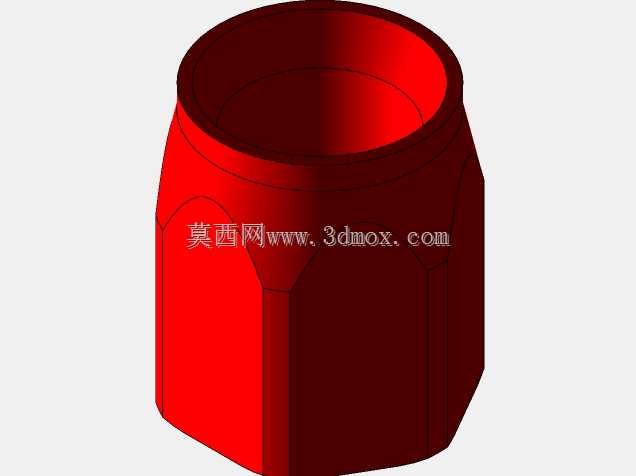

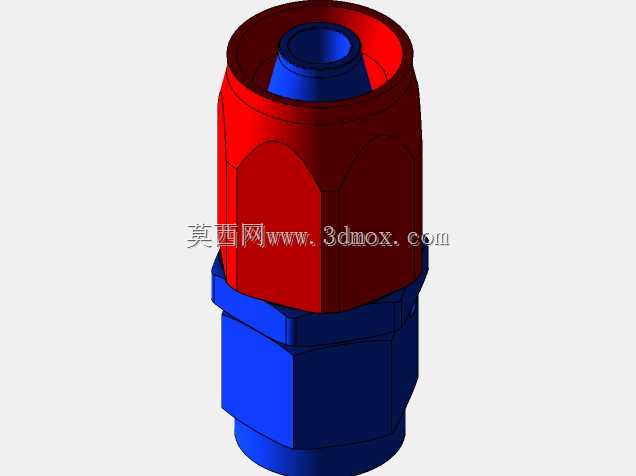

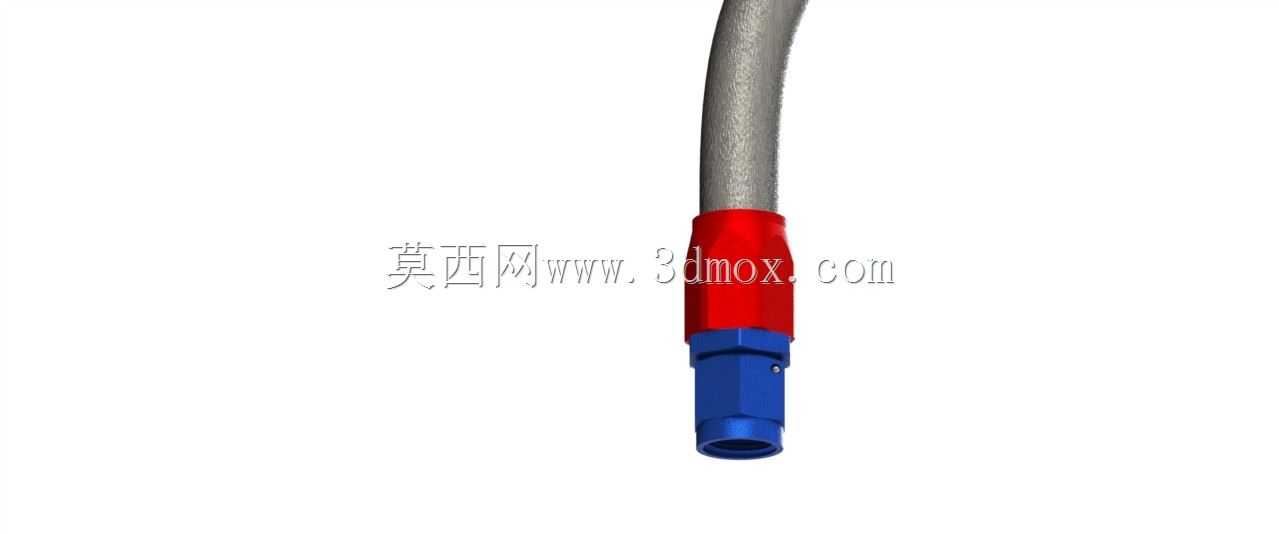

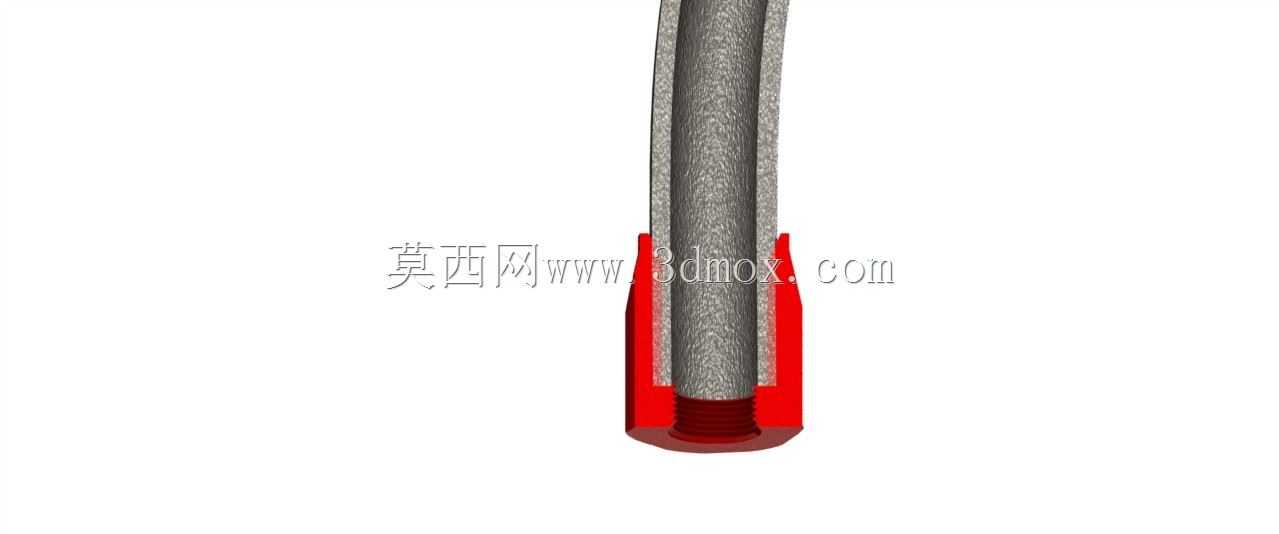

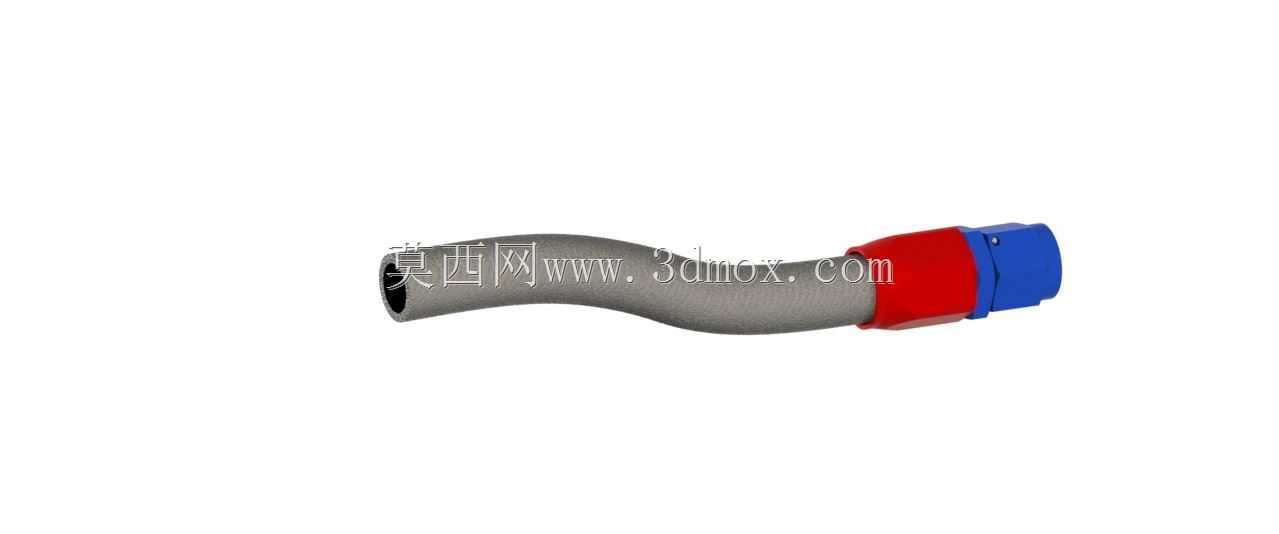

这类红蓝配色的阳极处理软管接头，核心应用场景集中在赛车燃油供给回路，主要承担燃油输送管路的快接与密封功能，适配仪表板周边6mm通径的油路布设需求，区别于民用车辆的普通油路接头，赛用场景下的部件需要兼顾轻量化、耐燃油腐蚀与抗振动松脱的多重要求。从结构设计来看，接头采用分段式结构，蓝色段为插入式公端，直接对接燃油硬管或设备端接口，外壁做了环形卡槽结构，配合卡簧可实现轴向定位，避免车辆高速行驶过程中因持续振动出现接头脱出的故障；红色段为软管压接段，内壁设计有多道环形倒刺，装配时将耐油橡胶软管套入该段后，通过专用卡箍压合即可实现软管与接头的牢固结合，倒刺结构可大幅提升软管拉脱力，满足赛车大流量供油时的管路承压要求。阳极氧化处理的表层不仅赋予接头红蓝区分的标识性，更重要的是在铝合金基材表面形成致密氧化层，可耐受赛车燃油中添加的醇类、添加剂的长期腐蚀，同时表层硬度更高，装配过程中不易被工具划伤，长期使用也不会出现表层锈蚀脱落污染燃油的问题。在安装边界上，该接头整体轴向长度控制在适配仪表板后部狭小安装空间的范围内，接头外径最大处不超过16mm，可在密集排布的油路、线路间隙中完成布设，不需要额外扩大安装开孔；接头的插拔端采用标准接口尺寸，可直接适配同规格的赛用燃油快接母座，不需要额外加工转接件，维修更换时可直接插拔操作，大幅缩短赛事维保的作业时间。设计过程中需要重点考量接头内部的通径一致性，避免内部台阶造成燃油流阻增大，影响高转速工况下的燃油供给效率，同时接头的流道转角处做了圆弧过渡处理，减少燃油高速流经时的紊流产生，降低供油管路的压力波动。红蓝分色的设计也具备实际工程意义，红色段对应软管压接区，蓝色段对应硬管插接区，装配作业时可通过颜色快速区分装配区段，避免工人装反方向导致的密封失效问题，在赛事紧急抢修的场景下，这种可视化的结构区分可有效降低装配失误率。
