RC艾伦航空转向倾斜指示仪表结构

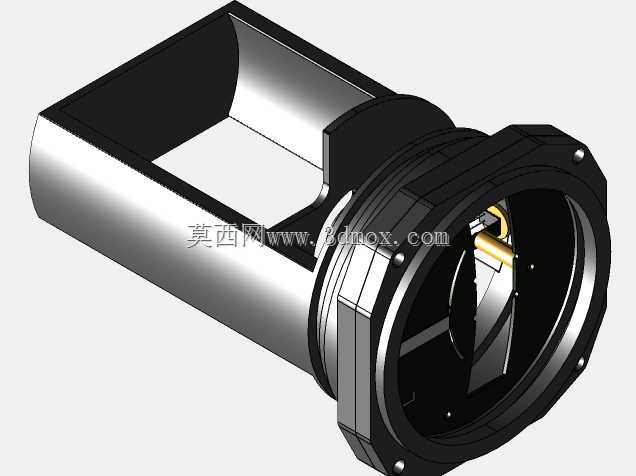

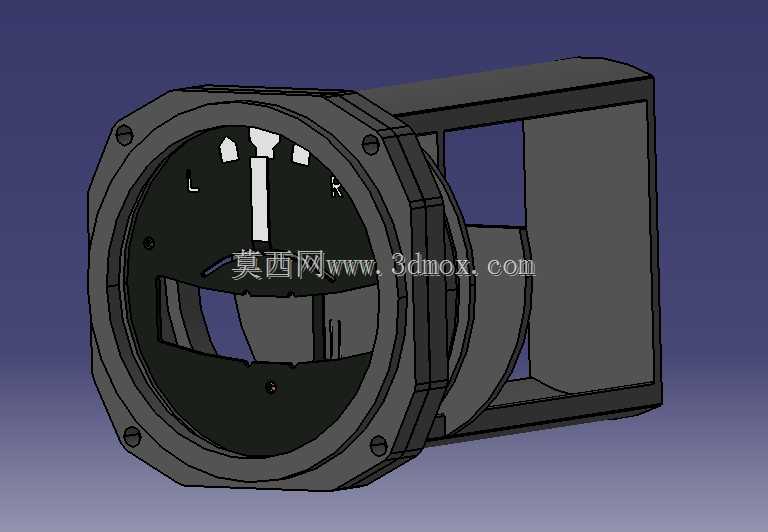

这款转向倾斜指示装置主要应用于轻型通航飞机、RC模拟飞行器的座舱仪表系统中，核心作用是为飞行员提供飞行器转向过程中的倾斜角度、转弯速率的直观视觉反馈，是飞行姿态感知体系里的关键组成部分，在低空目视飞行、仪表飞行训练场景下，能够帮助操作人员快速判断飞行器的滚转状态，避免出现转弯坡度超限、侧滑等危险飞行姿态。从结构设计来看，装置采用前端法兰盘式安装结构，法兰盘周向均匀布置多个安装孔位，可直接嵌入座舱仪表板的预留安装位，通过紧固件实现可靠固定，安装边界与传统圆形航空仪表的开孔尺寸具备互换性，无需对现有仪表板做额外改造即可完成替换装配。装置主体分为前端指示盘腔体与后侧安装腔体两部分，前端腔体用于容纳刻度盘、指针组件，刻度盘上标注有左右转向标识与倾斜角度刻度，指针通过内部联动机构与姿态检测组件连接，能够实时响应飞行器的姿态变化；后侧腔体为框架式镂空结构，既可以减轻整体自重，又能为内部的陀螺仪组件、传动连杆预留足够的装配空间，同时兼顾了装配过程中的操作可达性，方便后期对内部组件进行调试与维护。设计过程中充分考虑了航空仪表的使用环境要求，外壳采用刚性框架结构，能够承受飞行过程中的振动与加速度载荷，前端的透明视窗与壳体之间采用密封结构设计，可避免座舱内的灰尘、水汽进入指示腔体内部，保证刻度盘与指针的清晰可读。整体结构的尺寸匹配常规小型航空仪表的安装规范，前端法兰盘的外径、安装孔的孔位间距都遵循通用航空仪表的安装标准，后侧腔体的进深尺寸控制在合理范围内，不会与仪表板后侧的线束、其他仪表组件产生干涉。在功能实现上，该装置通过内部的陀螺仪组件感知飞行器的转弯角速度与倾斜角度，再通过机械传动结构将参数变化转化为指针的偏转动作，无需复杂的电子解码电路即可实现直观的姿态指示，在断电等极端工况下仍能依靠机械结构提供基础的姿态参考，提升了飞行过程中的安全冗余。
