民航客运窄体客机外观结构三维建模

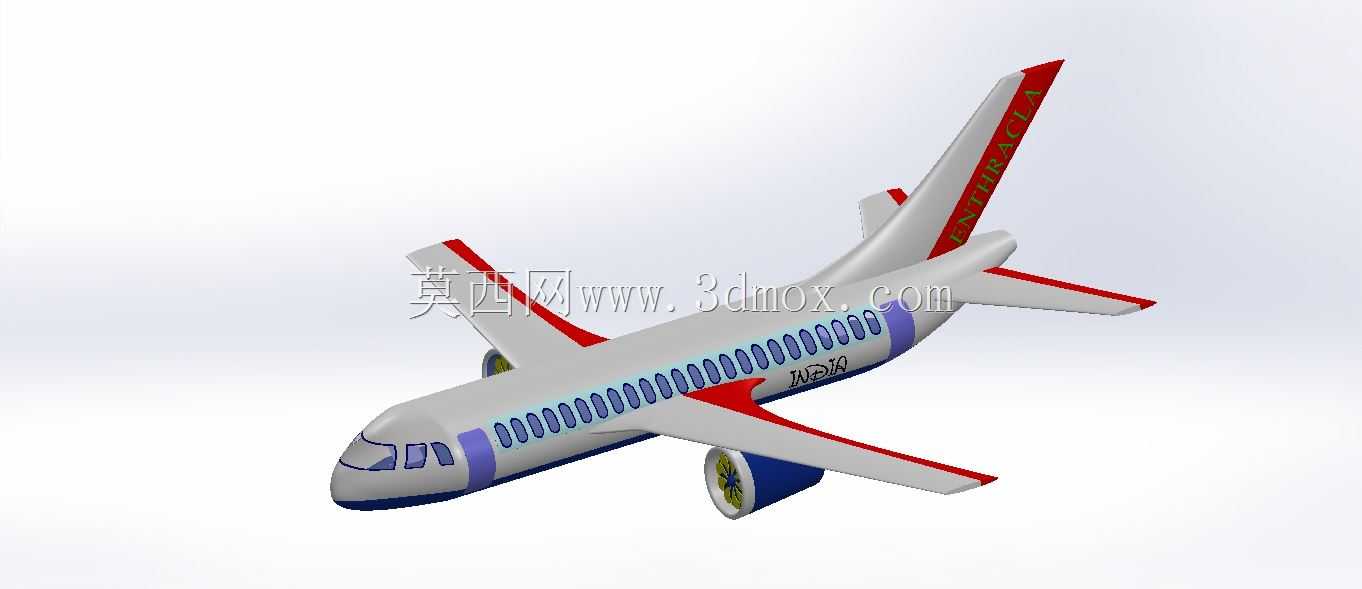

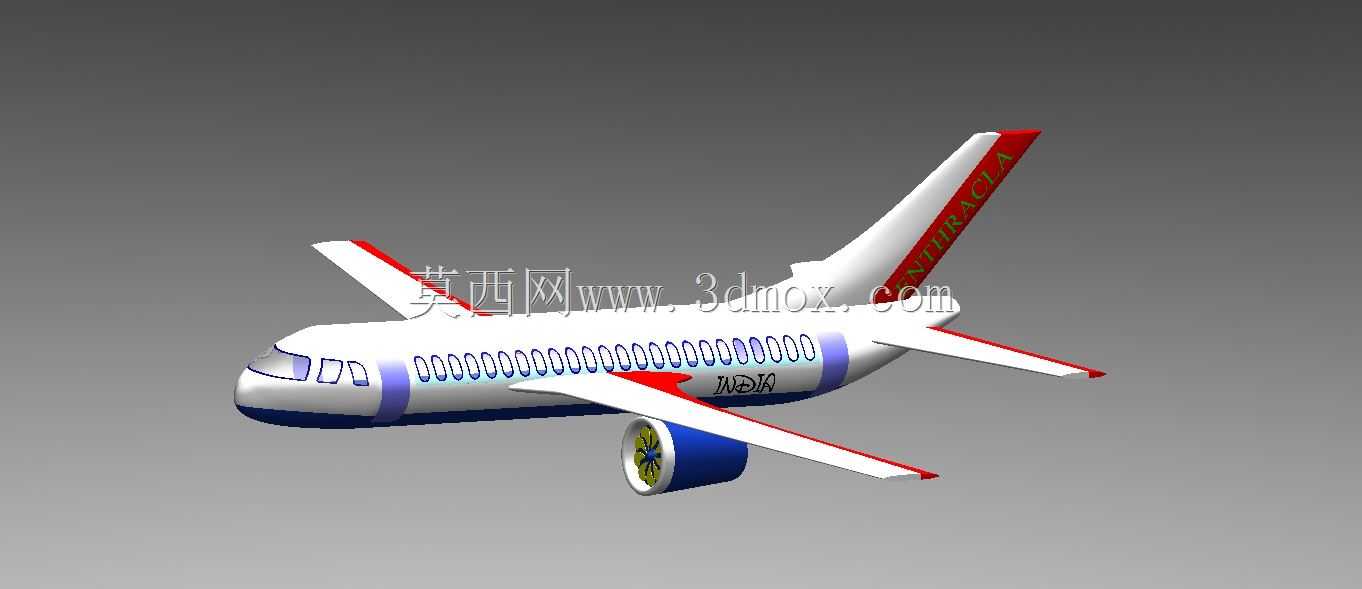

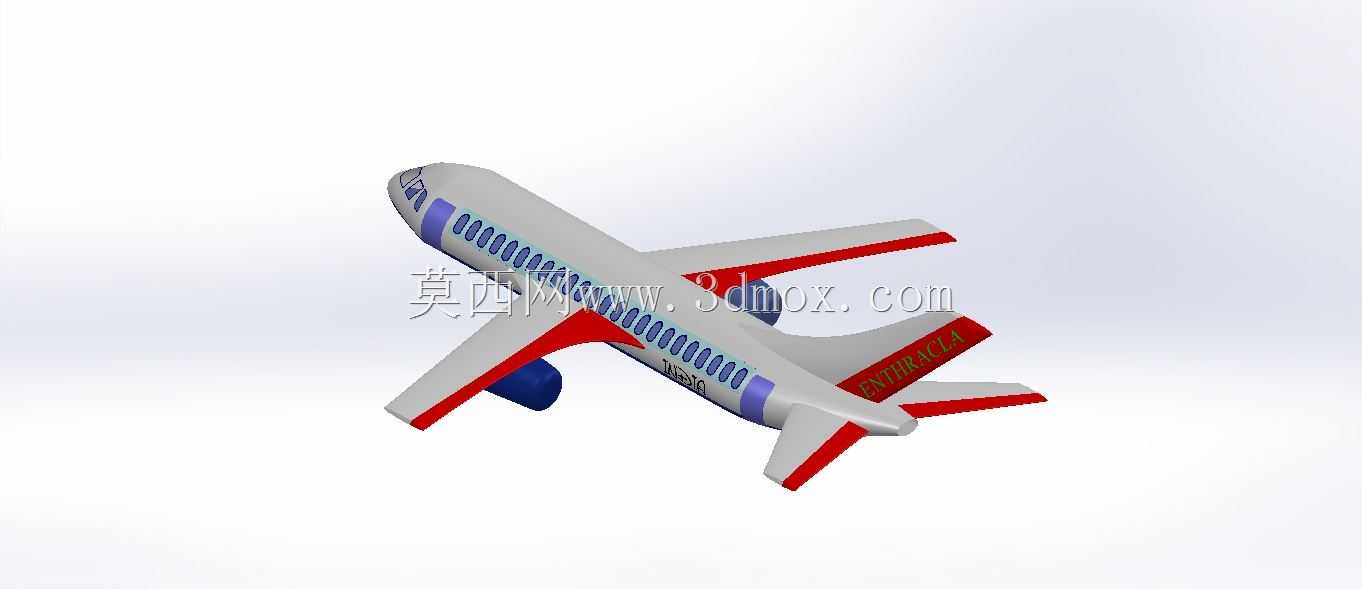

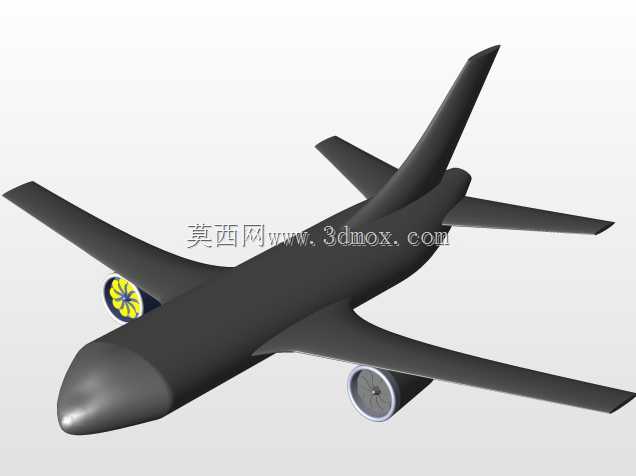

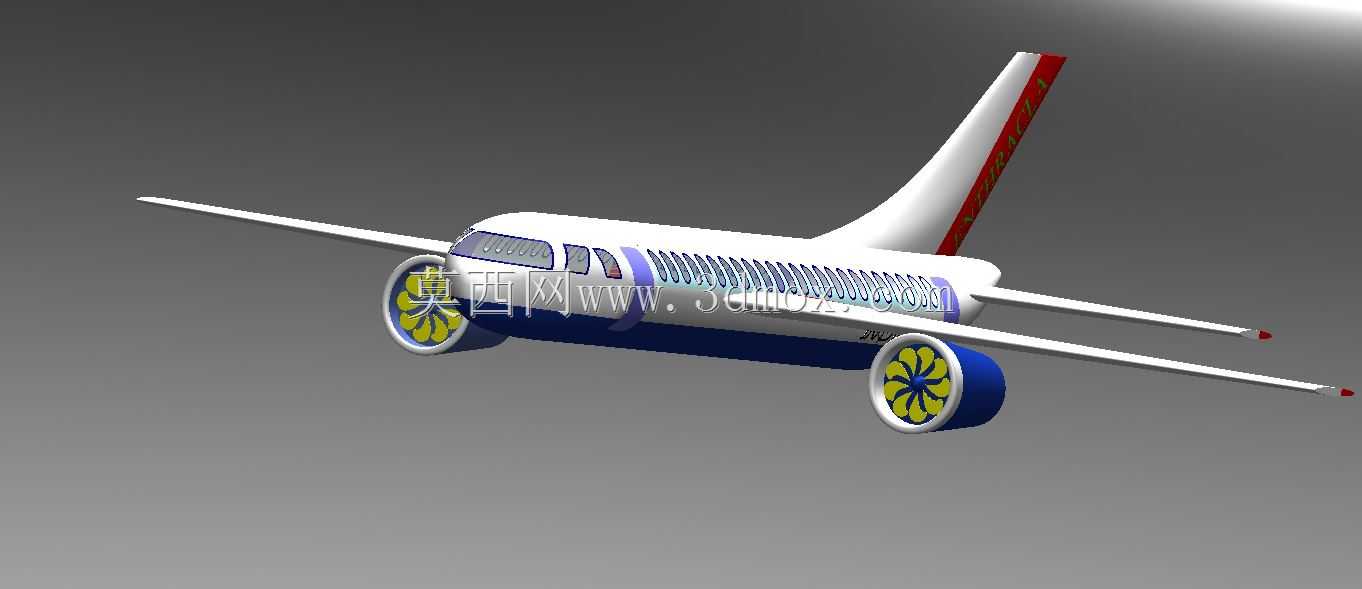

该模型还原了单通道窄体民航客机的整机外观结构，建模过程中优先对齐民航干线客运场景的实际使用需求，机身主体采用等直径圆筒段加头尾整流锥的经典布局，客舱段沿轴向排布连续椭圆舷窗，匹配150座级窄体机的客舱舷窗间距设计，既保证机身结构的传力连续性，也兼顾客舱采光的实际使用要求。机翼采用下单翼布局，翼根与机身下部承力框直接连接，发动机通过吊挂结构挂载于机翼下方，这种布局能有效降低发动机维护难度，同时避免发动机吸入地面杂物，适配民航机场常规铺装跑道的起降作业场景。尾翼采用常规后掠式垂尾加低置平尾设计，垂尾后缘设置方向舵结构，平尾后缘设置升降舵结构，匹配客机亚音速巡航阶段的姿态控制需求，建模时对尾翼与机身的连接过渡区域做了曲面连续处理，避免出现应力集中的结构拐点。机身前部的驾驶舱风挡采用多块曲面玻璃拼接布局，风挡框架沿气动外形贴合布置，既保证驾驶员的前向与侧向视野，也减少风挡区域的气动阻力。发动机短舱采用轴对称整流罩设计，进气口为圆形截面，短舱尾部做收敛型喷口造型，匹配大涵道比涡扇发动机的外部轮廓，吊挂与机翼、短舱的连接区域做了圆角过渡，降低巡航阶段的干扰阻力。起落架部分采用前三点式布局，前起落架布置于机头下方，主起落架布置于机翼根部下方的机身承力区域，建模时预留了起落架收放的运动空间边界，可直接拓展用于起落架收放机构的运动仿真。整机外形尺寸参考现役同级别窄体客机参数，机身长度与翼展比例控制在1.2:1左右，机身直径匹配单通道客舱的布置宽度，所有气动面的后掠角度均对齐亚音速客机的常规设计范围，机翼前缘后掠角控制在25度左右，保证巡航阶段的升阻比处于合理区间。模型的曲面建模采用G2连续过渡标准，机身与机翼、尾翼、吊挂的连接区域无明显折角，可直接用于航空科普展示、机场场景搭建、民航教学演示等场景，也可作为基础外形框架，进一步细化内部客舱结构、飞控系统布局、管路走线等细节内容，适配不同深度的航空设计相关建模需求。
