卡普罗尼Ca-310双发螺旋桨轻型运输机

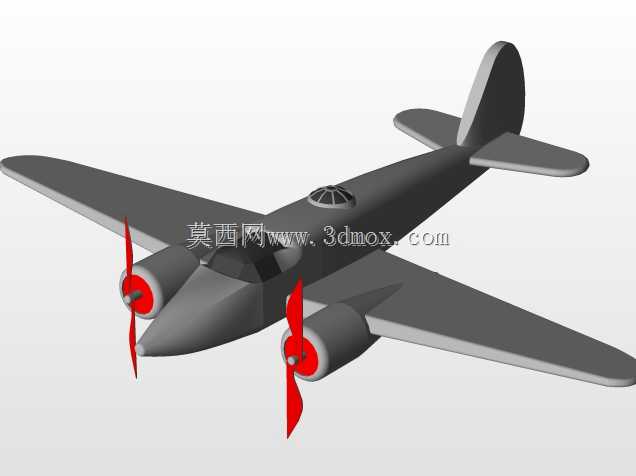

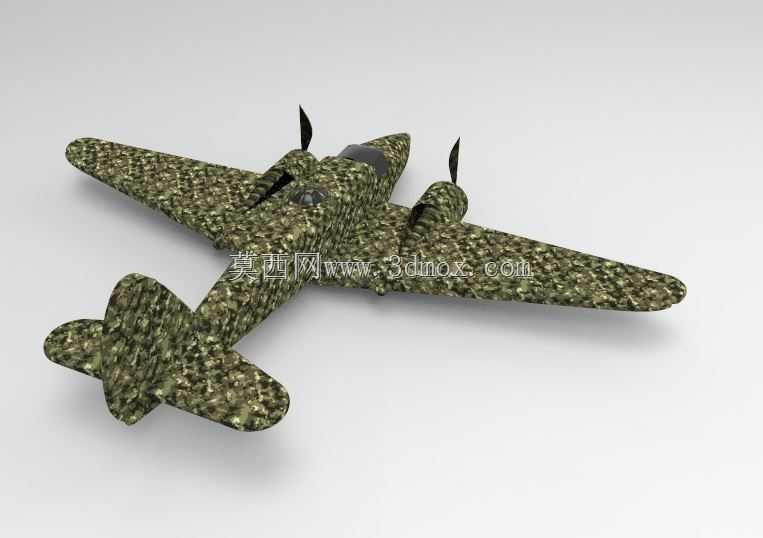

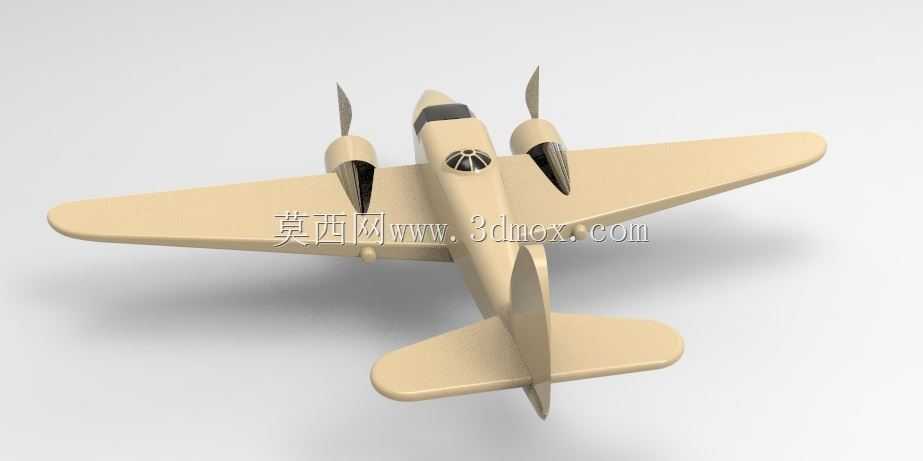

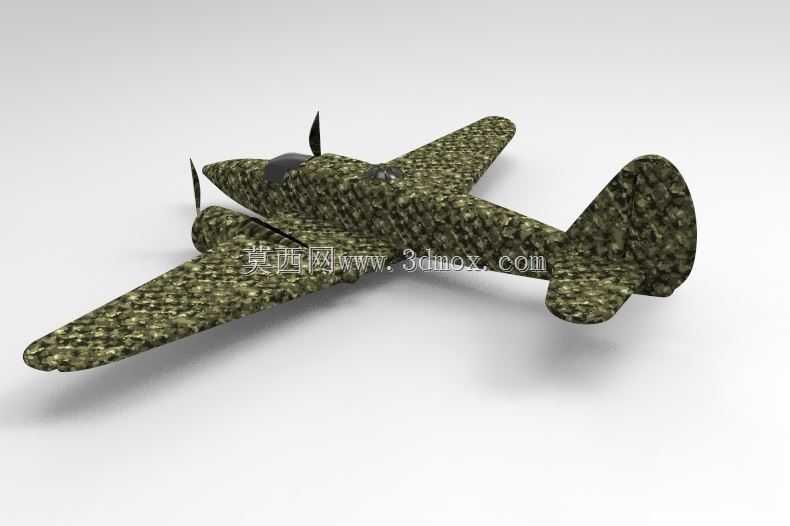

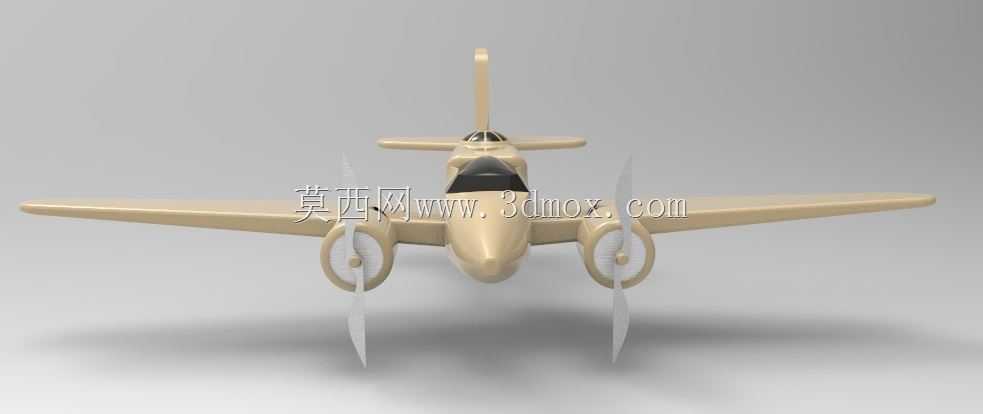

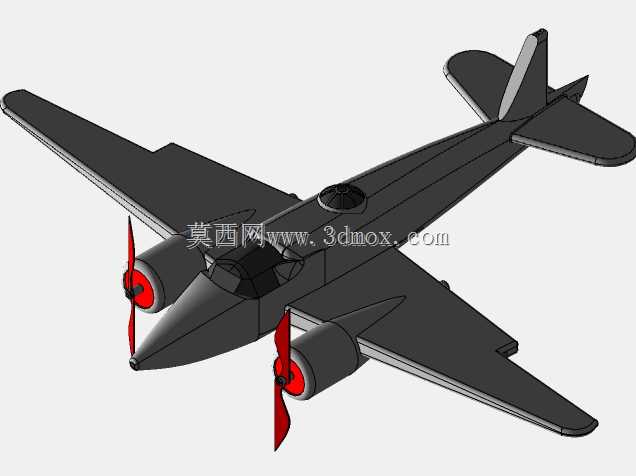

这款双发螺旋桨飞行器的三维建模工作，最初是为航空科普展陈的等比例缩放仿真展品做结构支撑设计时启动的，建模过程中需要兼顾外观还原度与内部结构的可落地性，毕竟展陈展品不仅要还原真机的视觉特征，还要预留内部走线、灯光模组的安装空间，不能只做空心的外观壳体。从真机的实际应用场景来看，该机型属于上世纪中期的轻型通用航空飞行器，主要承担短程支线客货运输、边境巡逻、航空测绘这类低强度通航任务，对起降场地的要求不高，简易平整的土质跑道即可完成起降作业，这也决定了它的整体结构设计偏向轻量化、易维护，没有过于复杂的液压助力操纵结构，大部分操纵机构采用钢索牵拉配合滑轮组传动，地勤人员在野外无专业设备的条件下也能完成常规检修作业。建模过程中首先梳理的是整机的气动外形边界，机身采用流线型纺锤体截面，从机头座舱段开始逐步向后收窄，过渡到尾椎段，最大截面位于座舱后方的客舱段，这个位置刚好是机翼与机身的连接交点，也是整机升力的核心承载区，建模时特意强化了该区域的翼身融合过渡曲面，避免出现直角转折带来的气动阻力激增问题。机翼采用常规下单翼布局，两台活塞发动机分别吊装在两侧机翼中段位置，发动机舱的外形需要匹配螺旋桨的滑流走向，整流罩从发动机前端向后逐步收窄，和机翼下表面顺滑衔接，既可以降低飞行阻力，也能减少发动机振动向机翼传递的幅度。螺旋桨采用两叶定距设计，建模时还原了桨叶的翼型扭转角，从桨根到桨尖的安装角逐步减小，匹配不同半径位置的线速度差，保证螺旋桨旋转过程中各段桨叶都能产生均匀的拉力，不会出现局部失速的问题。尾翼组采用常规布局，垂直尾翼位于机身最后端上方，水平尾翼安装在垂尾根部位置，操纵面的偏转角度范围按照真机的实际操纵行程做了限位设计，后续如果要做飞行动画仿真，可以直接调用这些偏转参数，不需要再重新调整运动边界。起落架采用后三点固定式设计，两个主起落架安装在发动机舱下方，尾轮安装在机身尾椎下方，这种起落架结构虽然飞行时会带来一定的阻力，但结构简单可靠，维护成本极低，非常适配轻型通航飞机的使用场景，建模时还原了起落架的减震支柱结构，预留了轮胎与起落架舱的间隙，避免做收放动画或者静态展示时出现干涉问题。座舱部分采用多段式风挡设计，正副驾驶员的视野覆盖前方及侧下方范围，侧窗可以向外开启，方便地面状态下的通风与观察，客舱段的舷窗按照真机的排布位置做了等比例还原，窗框的凸起结构也做了细节刻画，不会出现外观过于光滑失真的问题。整个建模过程中所有的曲面都做了连续性检查，保证外观曲面达到G2连续，不会出现明显的棱线转折，同时内部的翼梁、隔框结构也做了简化建模，既可以满足结构展示的需求，也不会因为模型过于复杂导致后续渲染或者3D打印时出现运算压力过大的问题。
