机载齿轮传动式水泵结构设计

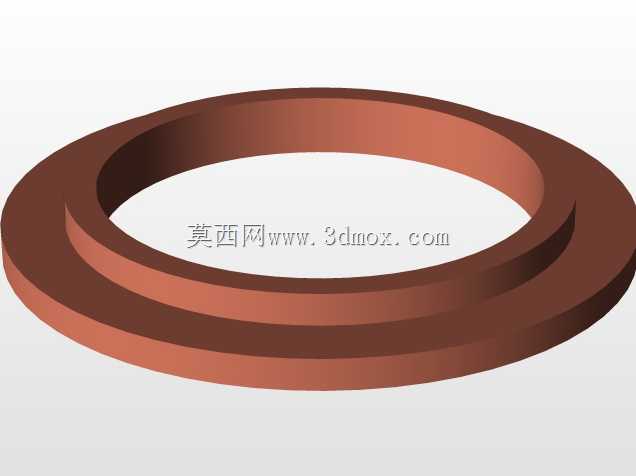

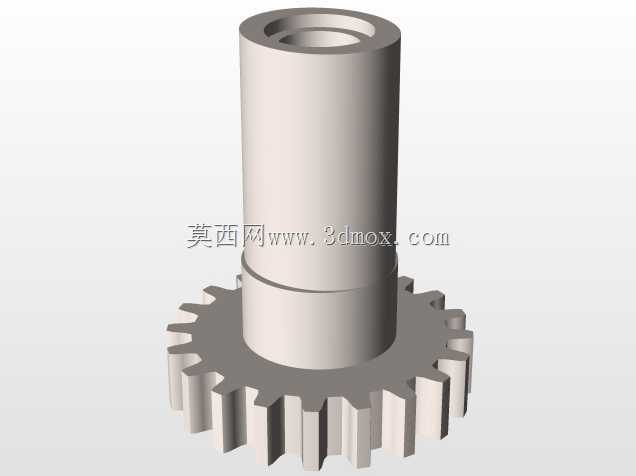

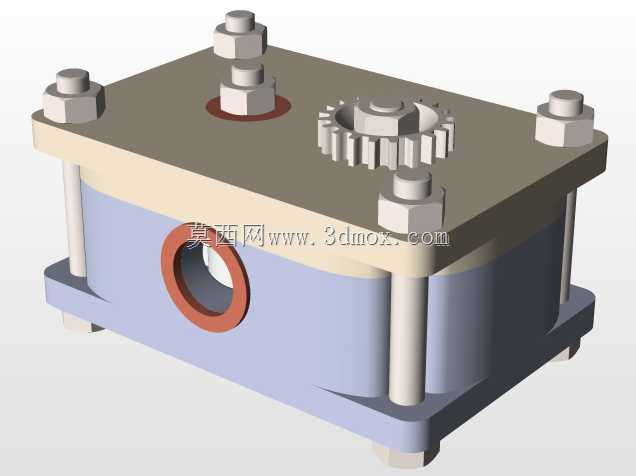

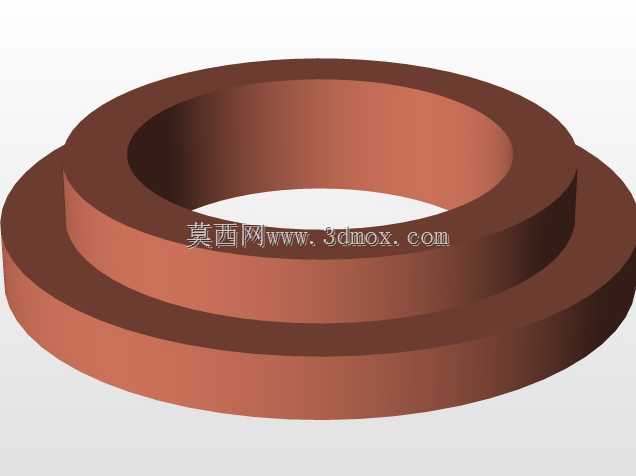

这款机载水泵的结构设计围绕机载场景的严苛约束展开，首先要适配机载平台有限的安装空间，整体采用方正箱式布局，上下壳体通过四根均布的立柱螺栓实现压紧密封，边角做圆弧过渡处理，既避免应力集中，也能减少安装过程中与周边机载构件的干涉。进出水口采用侧置法兰式接口，接口处配置密封压环，可直接对接机载流体管路，安装时无需额外加装转接接头，能有效压缩管路布置的占用空间。顶部外露的齿轮组是动力输入的核心衔接部位，可直接与机载动力输出端的齿轮啮合传动，省去了额外的联轴器结构，进一步缩减了整体轴向尺寸，适配机载动力舱紧凑的布置要求。

从功能实现角度看，这款泵针对机载工况做了针对性优化，内部齿轮啮合腔与流体过流腔做了隔离密封设计，避免输送介质侵入传动部位造成齿轮磨损，同时传动部位无需额外加注润滑油脂，减少了机载设备的日常维护工作量，适配机载设备长周期免维护的使用需求。泵体的底座设置有四个带安装孔的支脚，安装孔位间距按照机载通用安装标准设计，可直接固定在机载设备的安装支架上，安装边界清晰，选型时可直接根据支脚孔位完成安装位的预留设计。

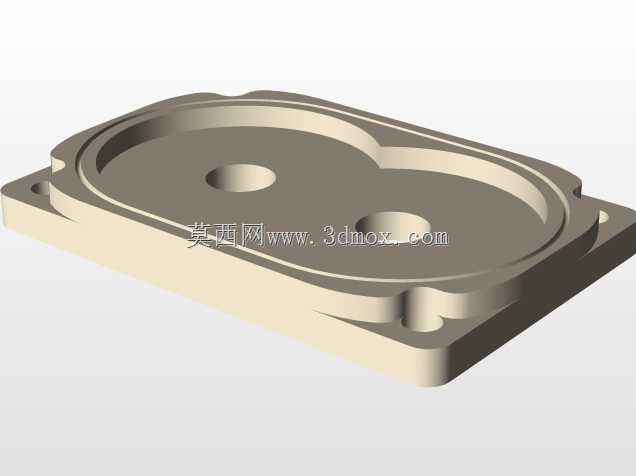

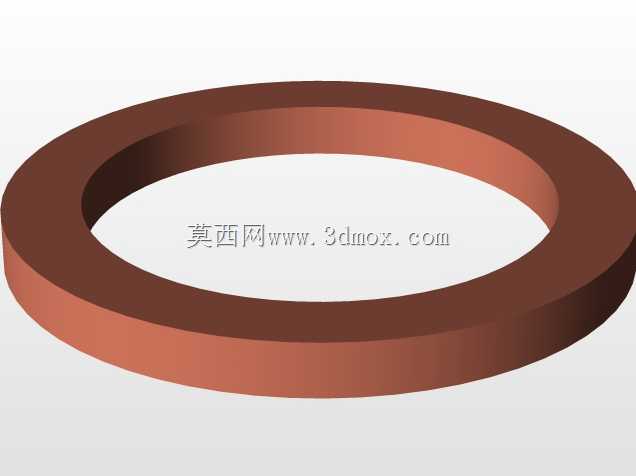

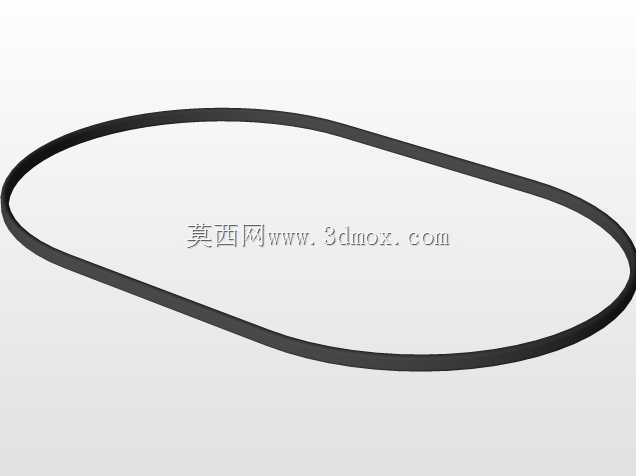

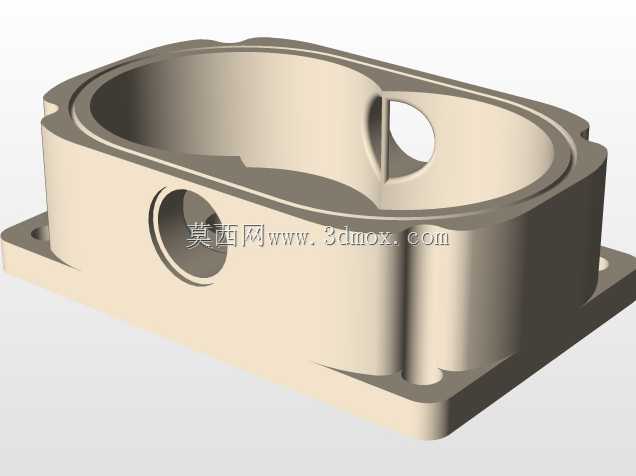

实际应用中，这类水泵主要承担机载平台内冷却介质、工作介质的循环输送任务，工作过程中齿轮传动结构运转平稳，振动量控制在机载设备允许的范围内，不会对机载精密仪器的正常工作造成干扰。上下壳体的分体式设计也兼顾了后期检修的便利性，拆卸顶部的紧固螺栓即可打开上盖，直接检查内部齿轮与过流部件的磨损情况，无需将整个泵体从安装位完全拆除，大幅降低了机载场景下的检修难度。设计过程中对各部件的装配公差做了严格控制，螺栓紧固位置的凸台做了加厚处理，避免长期受振动影响出现壳体开裂的问题，进出水口的密封面采用平面加密封圈的结构，可承受机载工况下的压力波动，不会出现介质渗漏的情况。整体结构没有冗余设计，所有部件都服务于机载场景下的可靠运行，从安装尺寸到功能实现都完全贴合机载流体输送的实际需求，建模过程中完整还原了各部件的装配关系，可直接用于结构验证、安装模拟以及相关教学演示场景。
