无人机云台挂载连接上板结构件

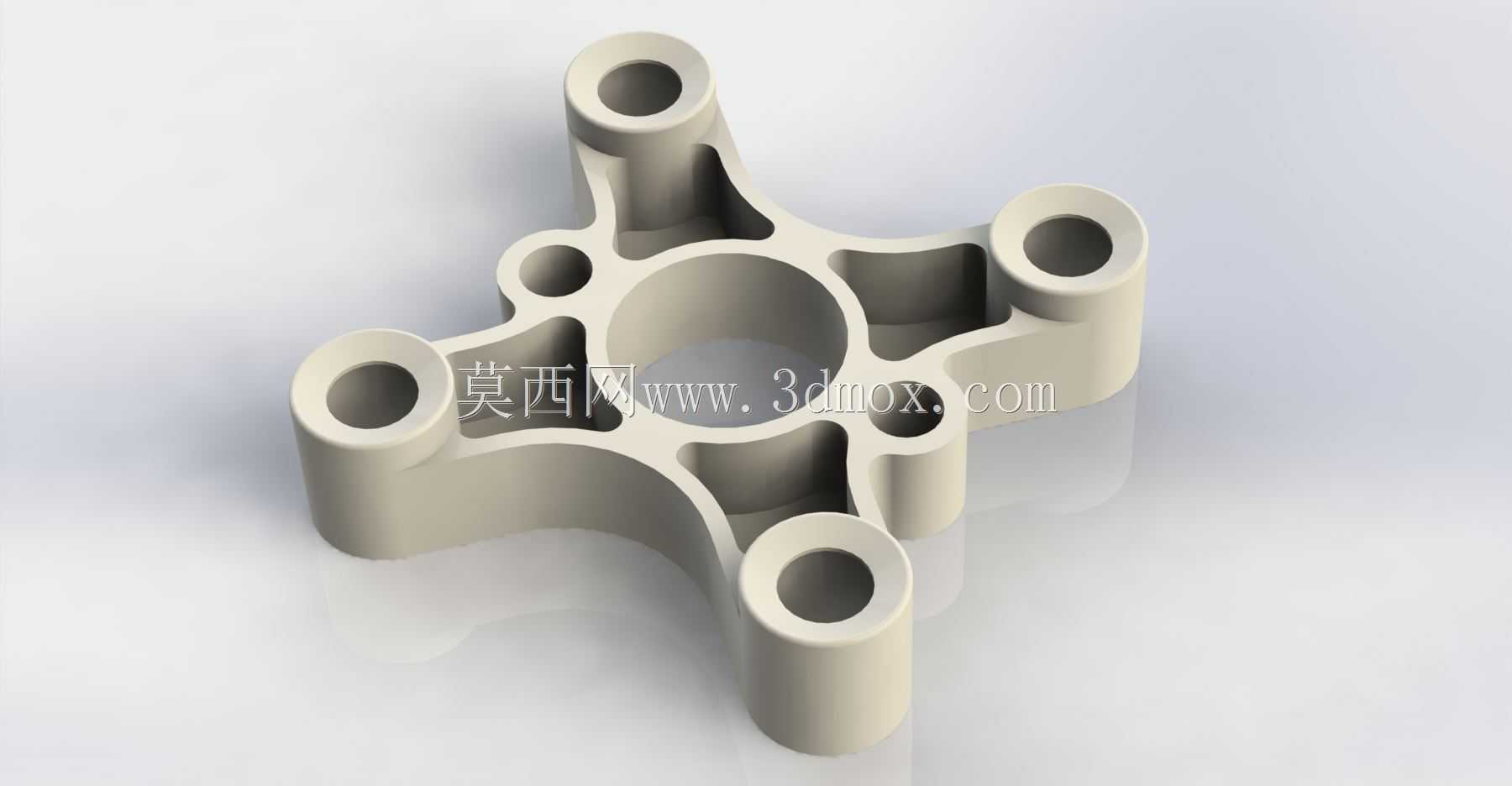

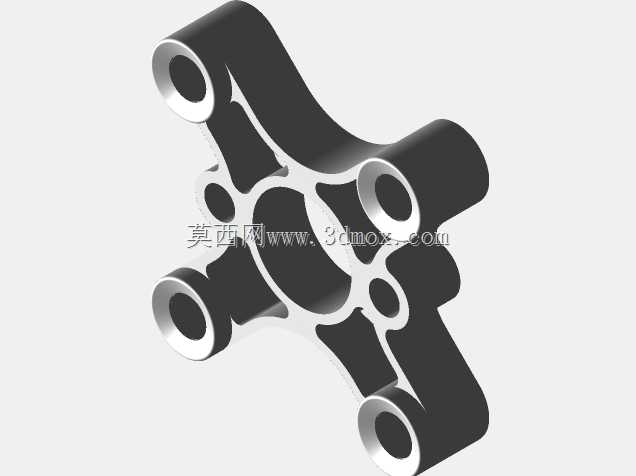

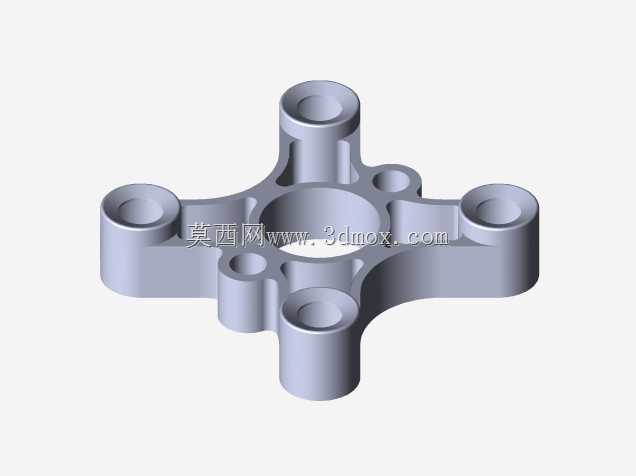

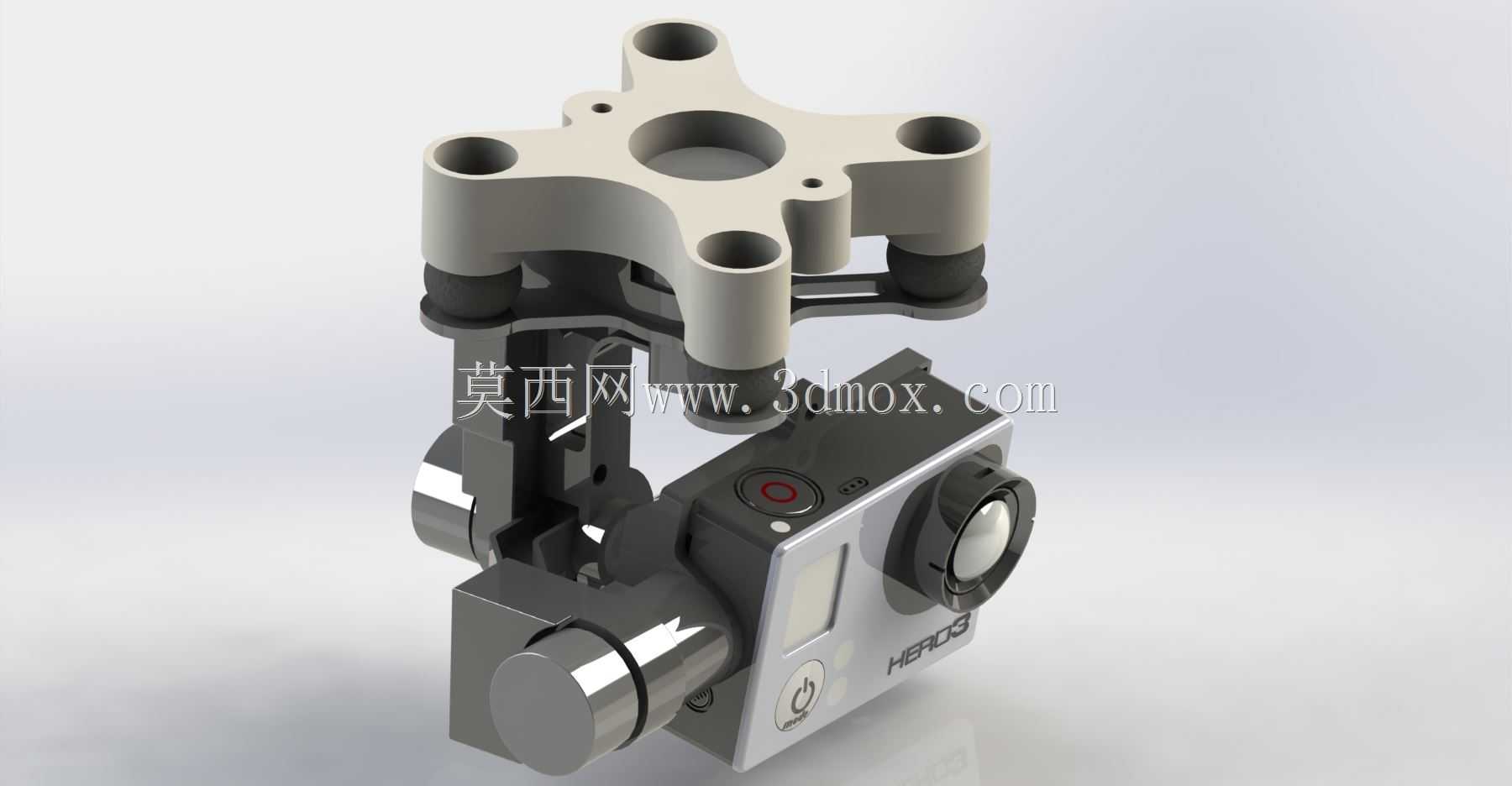

该结构件属于无人机航拍挂载系统的核心连接部件，主要应用在多旋翼航拍无人机的云台与机身衔接位置，承担云台挂载的载荷传递、定位约束功能，是保障航拍设备稳定安装的关键承力零件。从结构布局来看，零件采用中心大通孔配合周向分布多组安装孔的星型布局，中心孔用于穿设云台主轴或者走线通道，周向的五个带凸台的安装孔分别对应机身侧的连接点位与云台侧的固定点位，孔位均做了加厚凸台设计，避免螺纹连接时出现应力集中导致的基体开裂问题。相邻安装凸台之间采用镂空的筋条结构连接，在保证整体结构刚度的前提下尽可能削减零件自重，降低无人机飞行时的负载重量，提升续航表现。筋条的过渡位置全部做了圆角顺滑处理，没有尖锐的直角棱边，既可以减少3D打印或者机加工时的应力残留，也能避免安装过程中划伤操作人员或者线材。零件的安装边界需要匹配对应无人机机身的挂载接口间距，周向孔位的同轴度、位置度公差需要控制在合理范围内，否则安装时会出现孔位错位，强行锁附会导致零件产生内应力，飞行过程中受振动影响容易出现断裂失效。在实际使用场景中，该零件需要承受云台及相机的整体重量，同时还要缓冲无人机飞行时产生的高频振动，因此结构设计时在每个安装凸台的根部都做了加厚的圆弧过渡，提升局部的抗疲劳强度，避免长期振动下出现疲劳裂纹。零件的上下表面均为平整安装面，平面度需要满足安装要求，保证与机身连接座、云台底座贴合紧密，不会出现安装间隙导致的云台晃动问题，影响航拍画面的稳定性。中心通孔的尺寸设计兼顾了走线需求与主轴穿过的配合间隙，既不会因为间隙过大导致主轴晃动，也不会因为间隙过小出现装配卡滞。周向分布的小孔位用于辅助定位或者安装减震球，进一步过滤机身传递到云台的振动，提升航拍成像的清晰度。整个零件的结构没有复杂的倒扣特征，不管是采用CNC机加工还是3D打印工艺都可以顺利生产，加工难度低，后期维护更换成本也相对可控，适合航拍作业团队作为备用配件储备。在结构验证阶段，需要重点测试不同安装孔位的载荷承受能力，模拟飞行过程中的急停、转向等工况下的受力情况，确保筋条连接位置不会出现形变或者断裂，同时还要验证零件在高低温环境下的尺寸稳定性，避免极端环境下尺寸变化导致安装松动。
