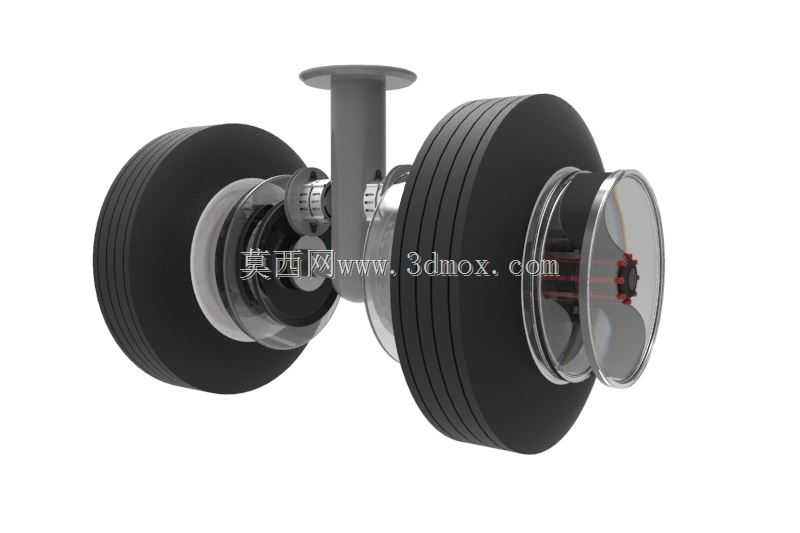

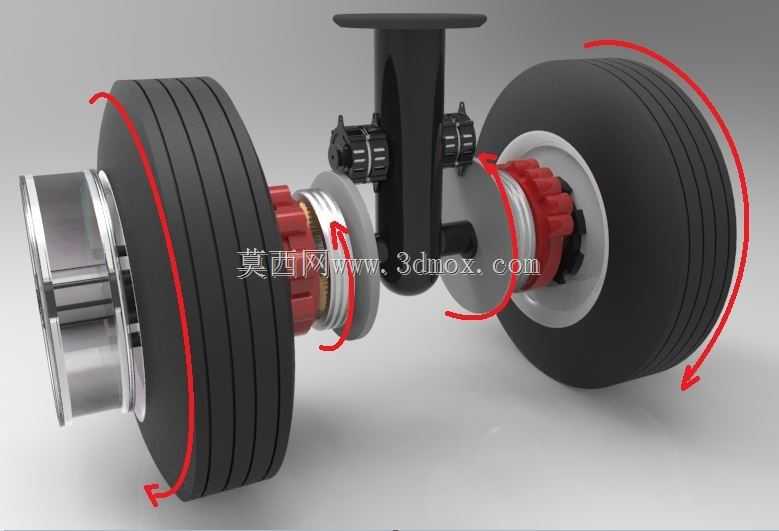

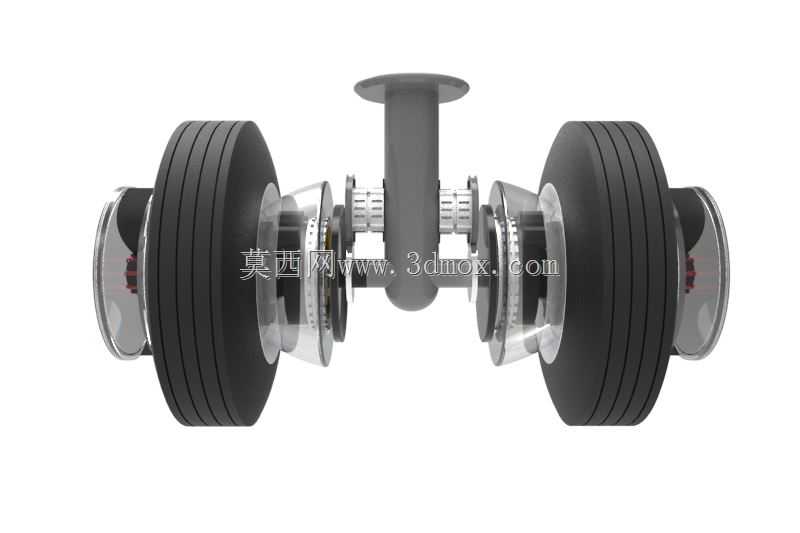

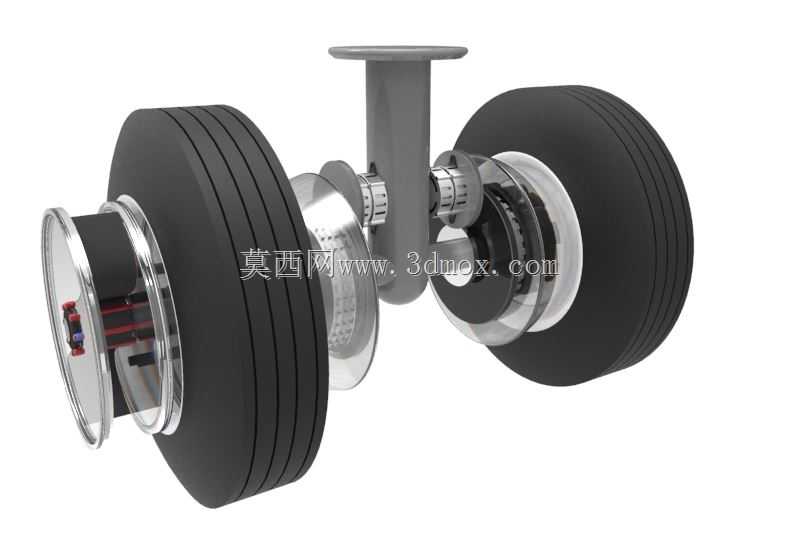

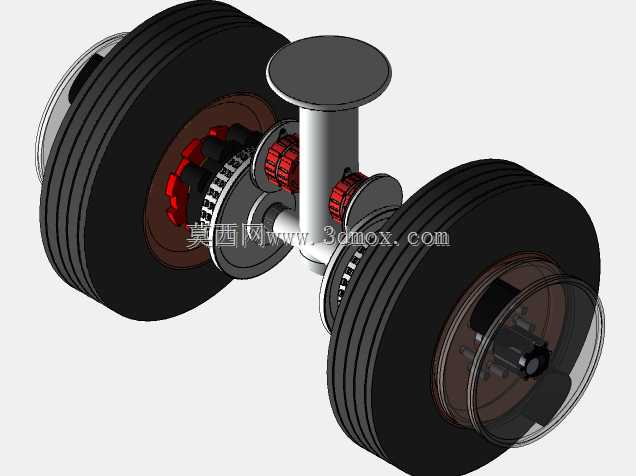

波音737-400双轮式主起落架结构

民航干线客机的主起落架是支撑机身重量、吸收着陆冲击能量、保障地面滑跑稳定性的核心承力部件，这套双轮式主起落架适配波音737-400机型的机身下部安装位，在飞机起降、地面滑行、停机驻留全流程中承担核心承载功能。从结构布局来看，该起落架采用单缓冲支柱配双轮并列的设计方案，支柱顶端为安装法兰，可通过螺栓与机身承力框的起落架舱连接座固定，安装边界需匹配机身框段的预留开孔尺寸，保证收放机构动作时无结构干涉。缓冲支柱为油气混合式结构，内部集成节流油孔与高压气腔，着陆瞬间可通过油液高速流经节流孔产生阻尼，将冲击动能转化为热能耗散，配合高压氮气的压缩形变吸收垂直方向的冲击载荷，避免刚性冲击传递至机身结构造成疲劳损伤。两侧轮组对称布置在支柱下端的轮轴上，每个轮组包含轮毂、轮胎、刹车盘组件，轮胎采用航空专用斜交线轮胎，胎面带有多道周向排水槽，可在湿滑跑道滑跑时快速排走胎面与跑道间的积水，降低水滑风险；轮毂为高强度铝合金锻造件，内侧集成碳-碳复合材料刹车盘，可在滑跑减速、中断起飞时提供足够的制动力矩，同时刹车组件带有散热通风结构，避免连续制动时温度过高导致制动效能衰减。设计过程中需重点考虑起落架的收放空间匹配，支柱整体长度需适配起落架舱的内部容积，保证收放时轮组可完全收入舱内，同时轮距参数需匹配飞机的地面转弯半径要求，避免地面转向时轮胎与机身结构发生刮碰。轮轴与支柱的连接部位采用高强度合金钢锻件，通过过盈配合加螺栓锁紧的方式固定，可承受着陆时的垂直冲击载荷、滑跑时的侧向载荷以及制动时的纵向扭矩，连接部位的应力集中区域做了圆角过渡处理，降低长期交变载荷下的疲劳开裂风险。起落架上还集成了轮速传感器安装位、刹车管路走线槽，可配套安装航电系统的轮速检测组件，为防滑刹车系统提供实时轮速信号，避免制动时轮胎抱死导致胎面过度磨损或爆胎。在地面维护场景下，该结构的轮组可单独拆卸更换，无需拆解整个缓冲支柱，降低航线维护的工时成本，支柱上的注油嘴、充气嘴均布置在地勤人员可轻松触及的位置，方便日常检查时调整缓冲器的油液量与气压值，保证起落架始终处于最佳工作状态。
