37米跨度双起升吨位门式起重设备结构

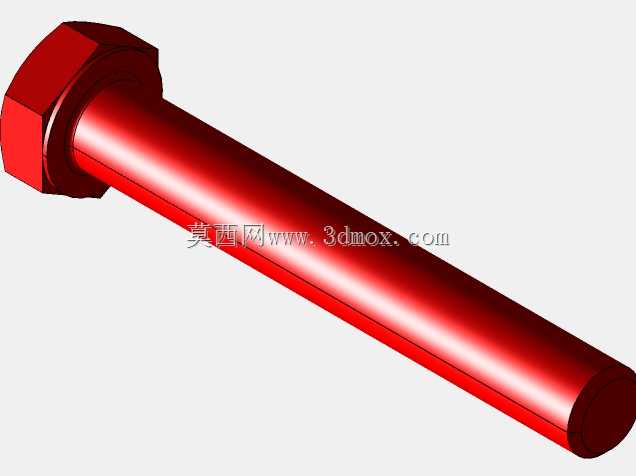

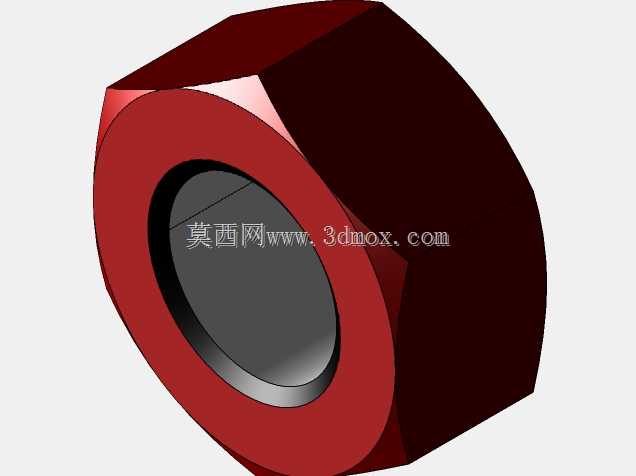

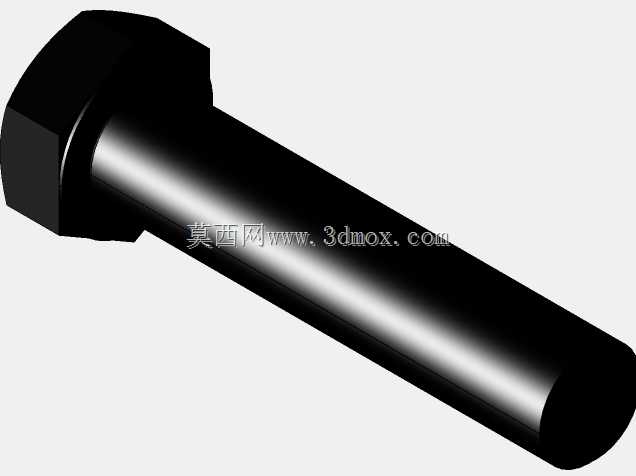

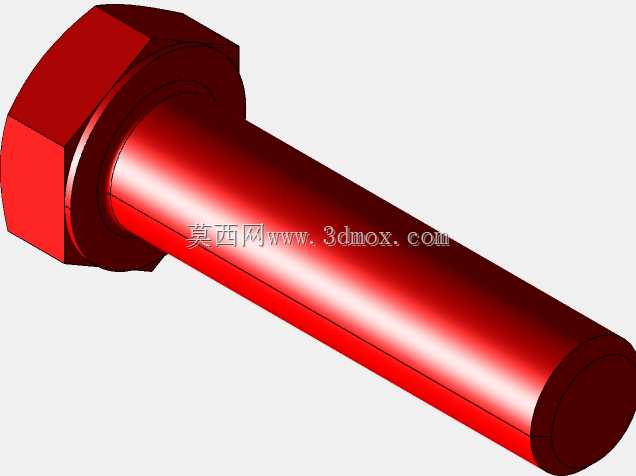

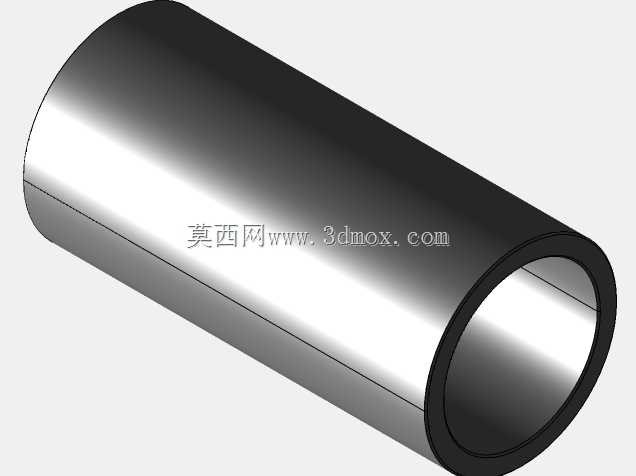

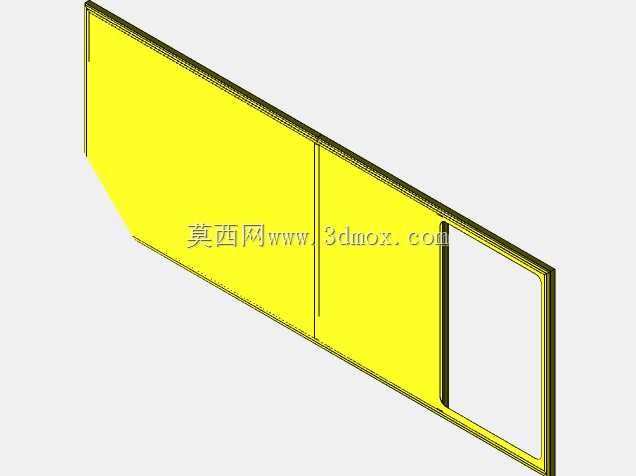

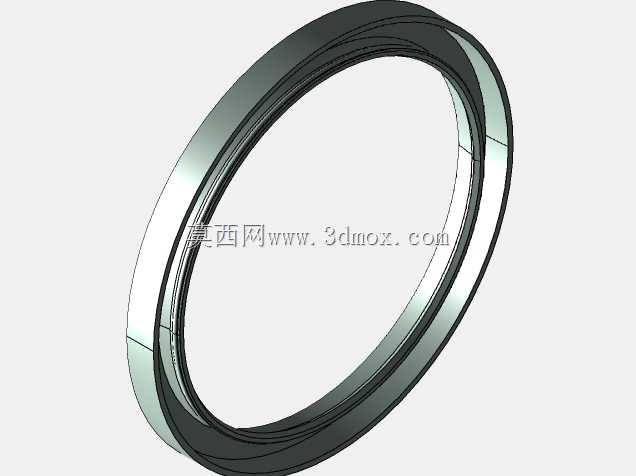

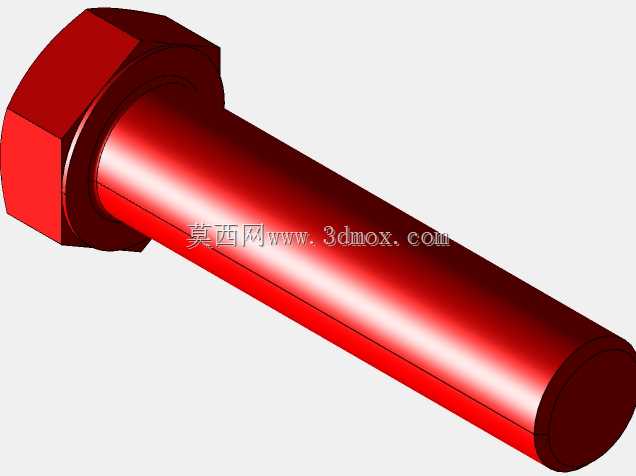

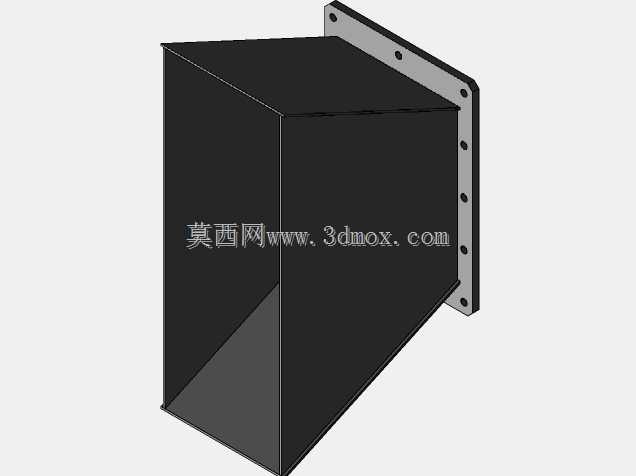

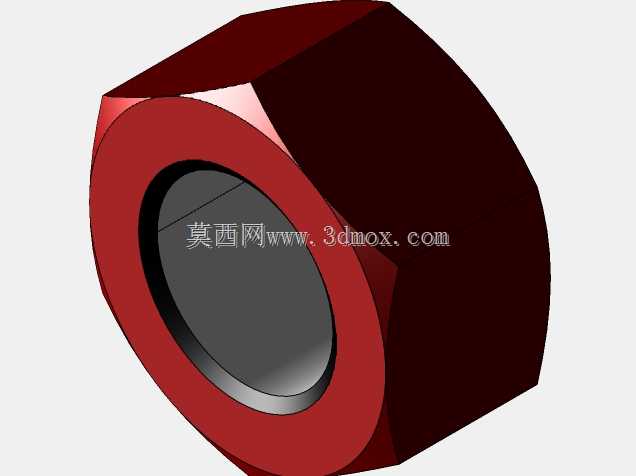

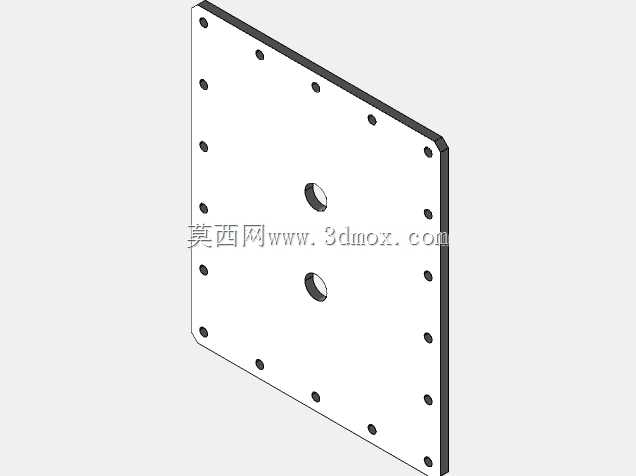

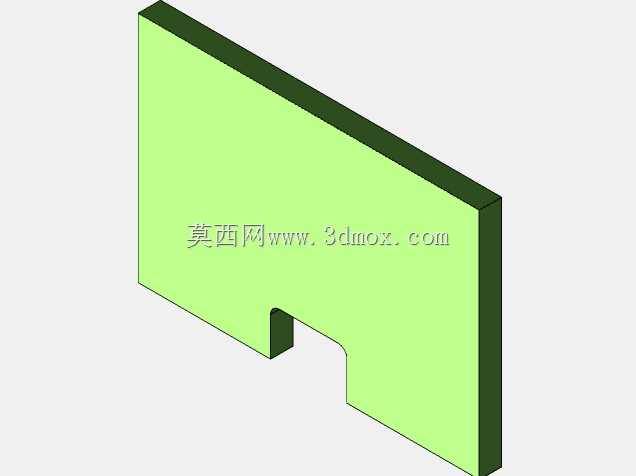

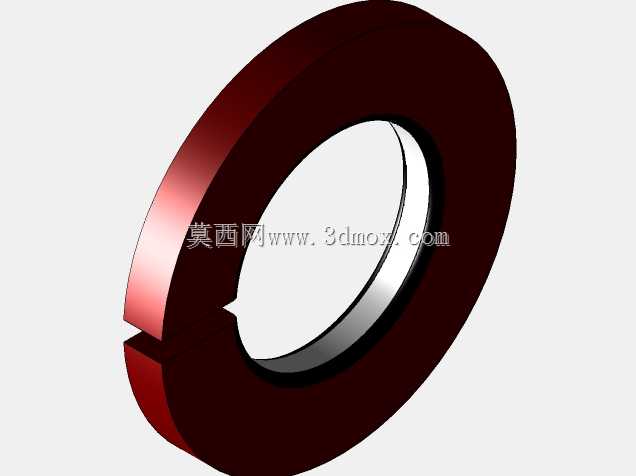

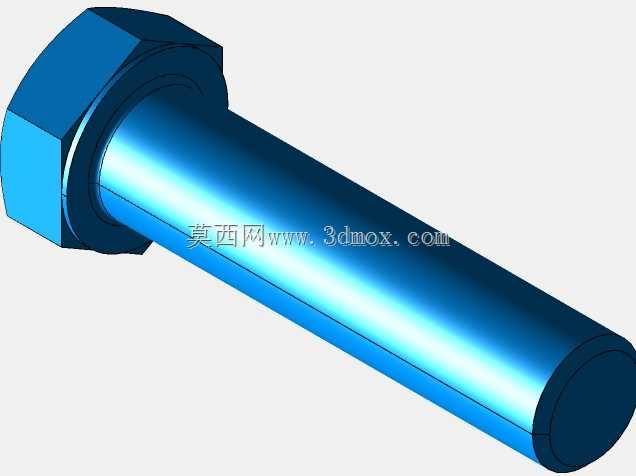

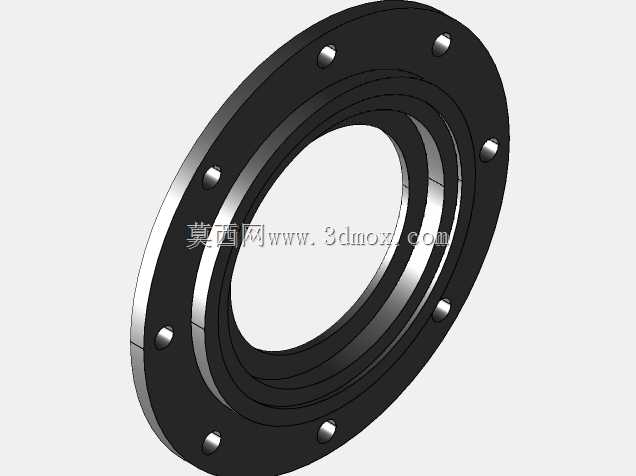

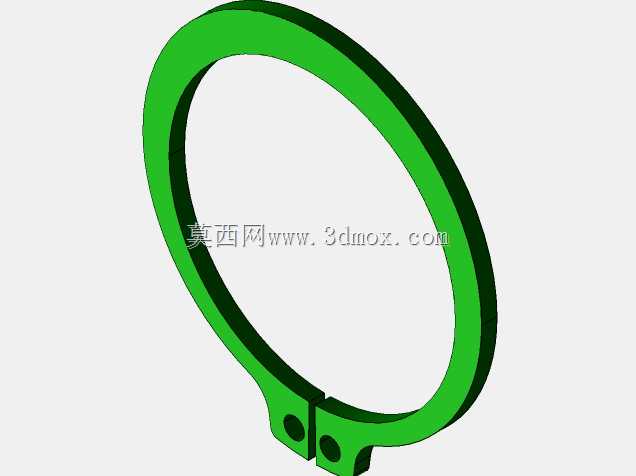

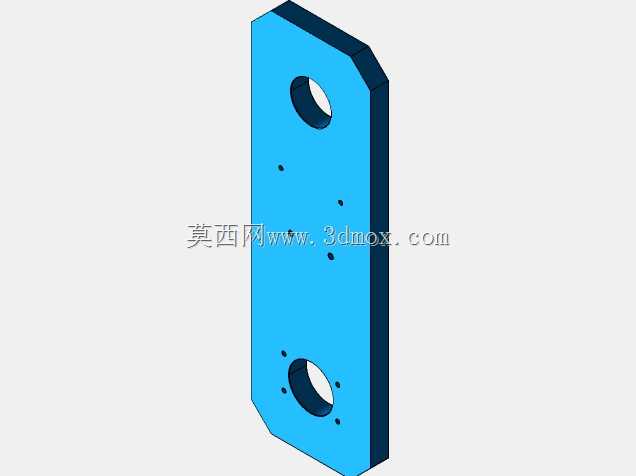

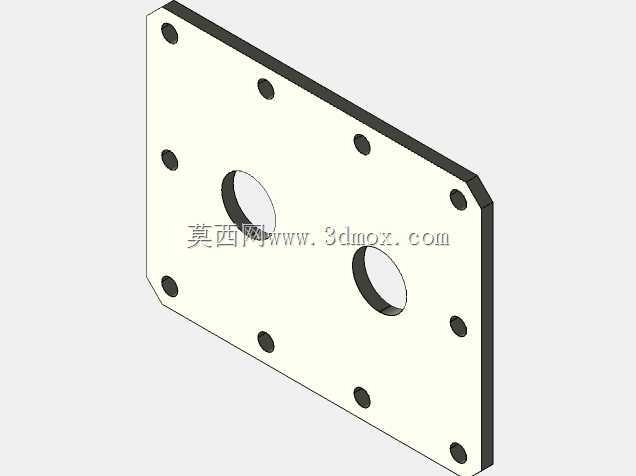

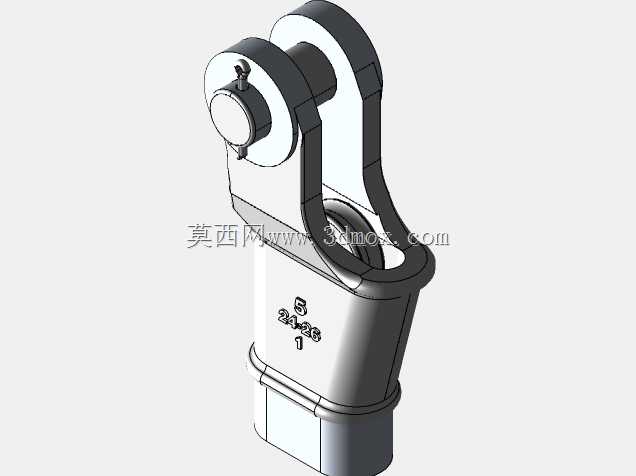

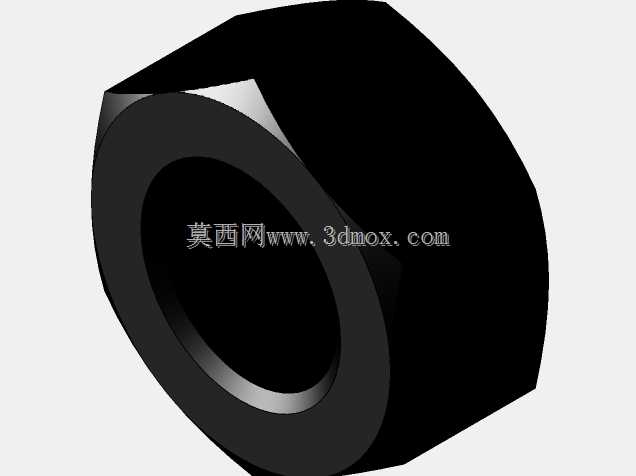

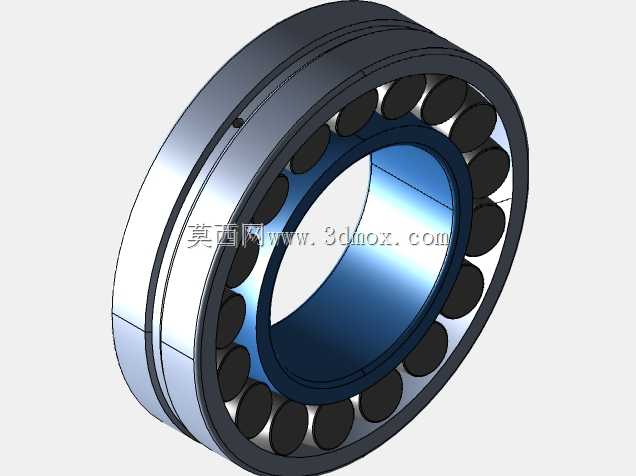

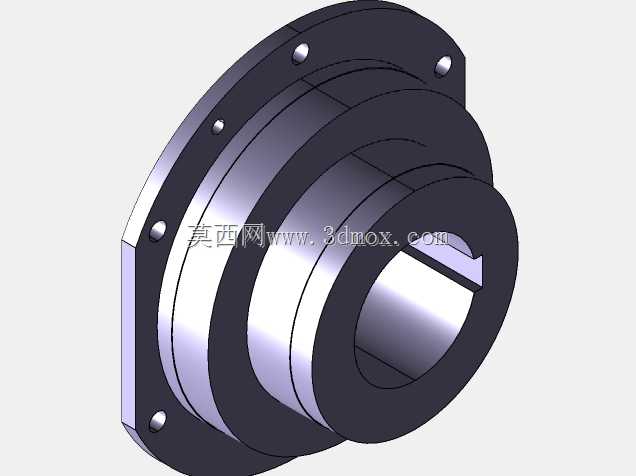

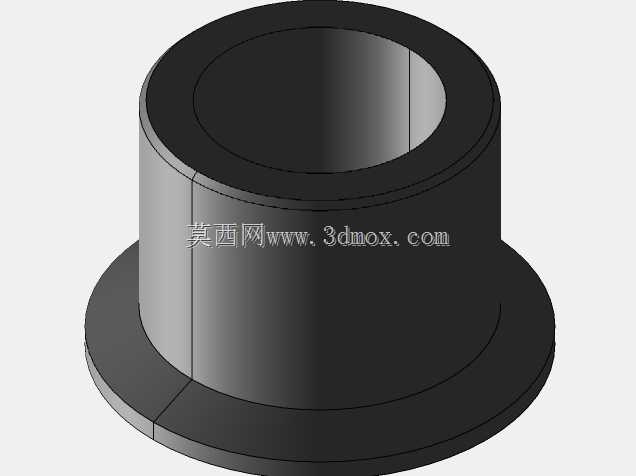

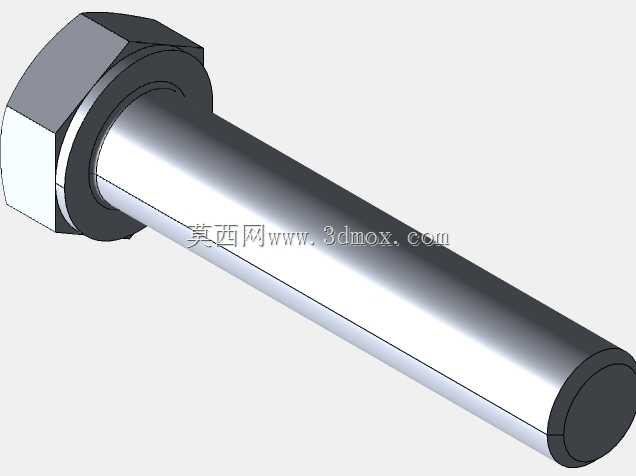

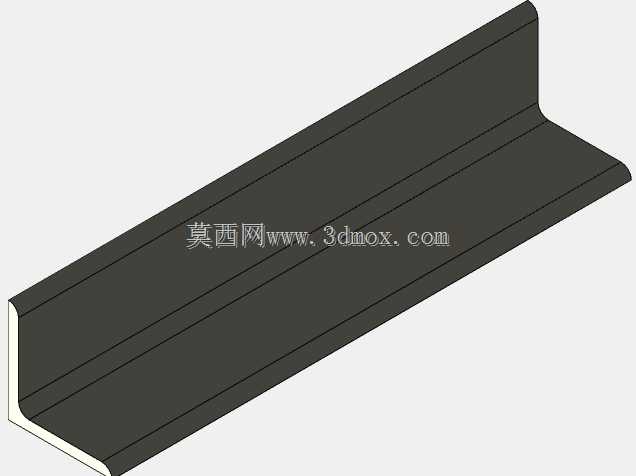

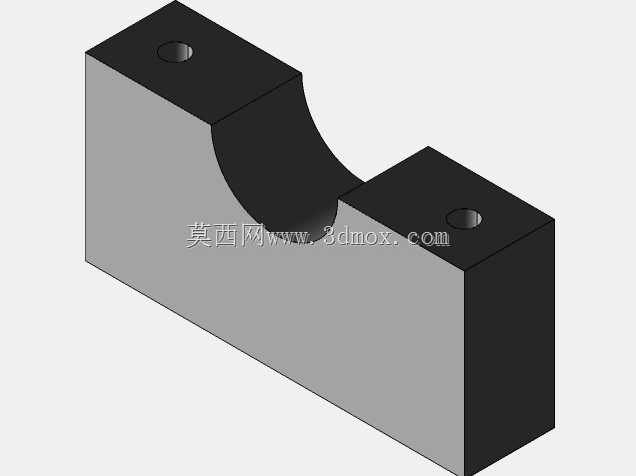

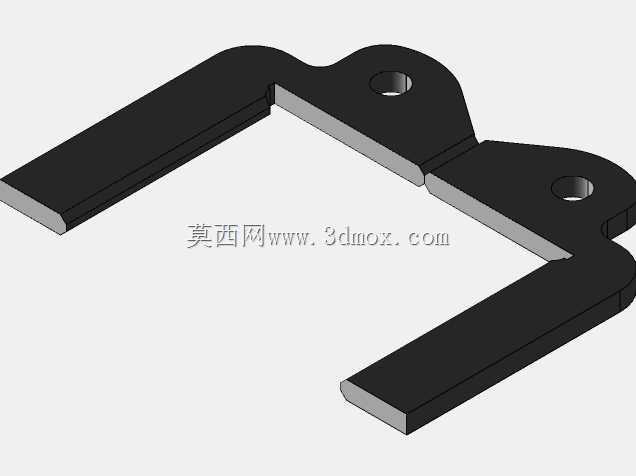

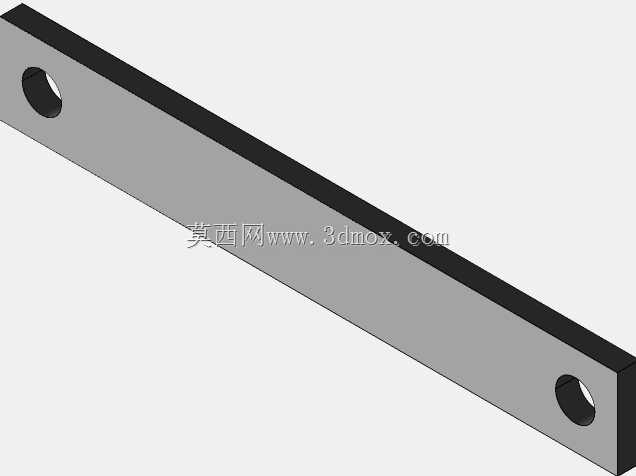

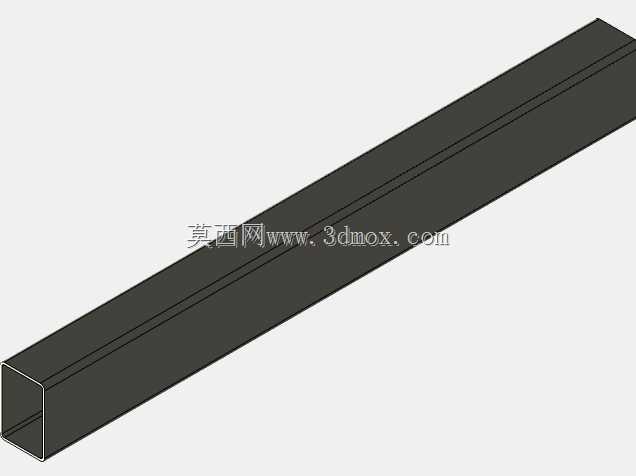

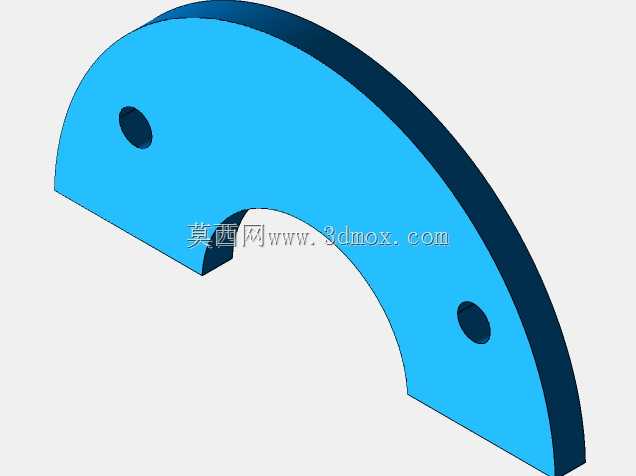

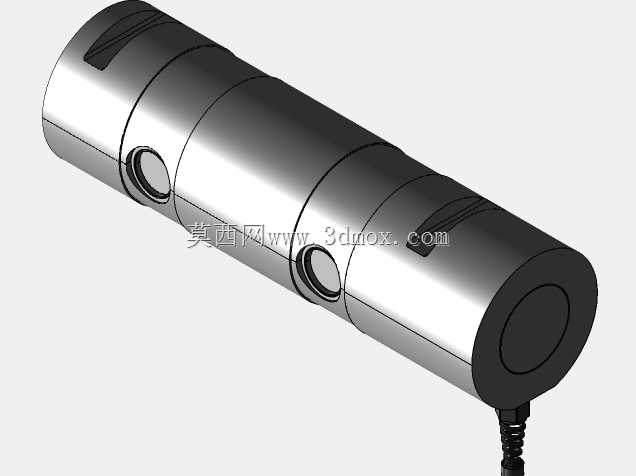

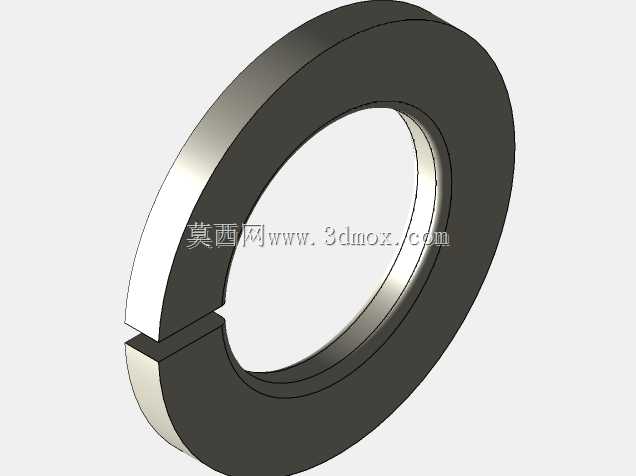

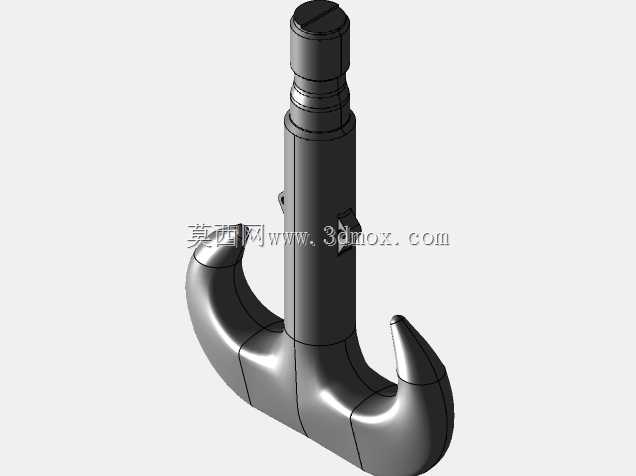

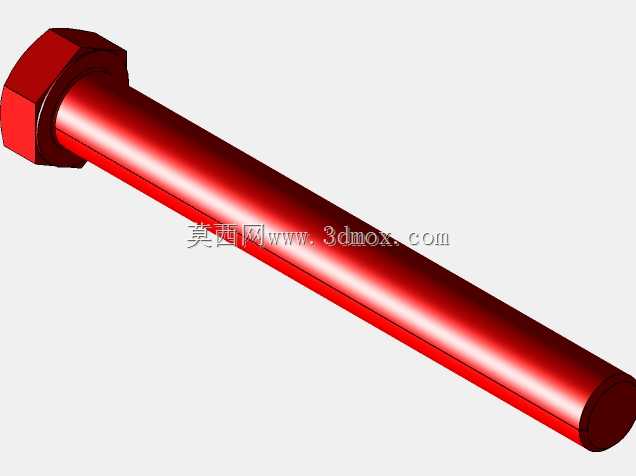

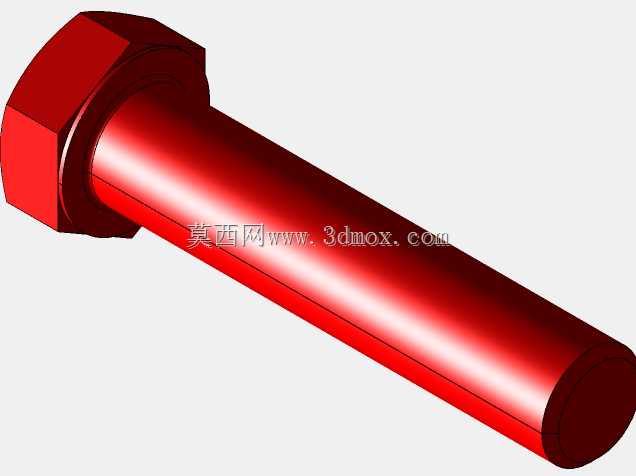

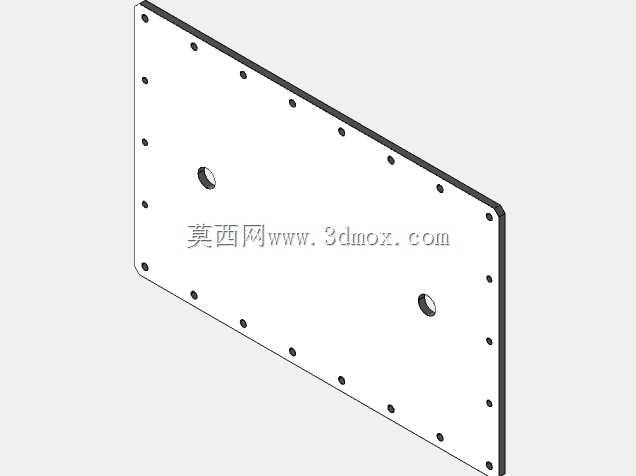

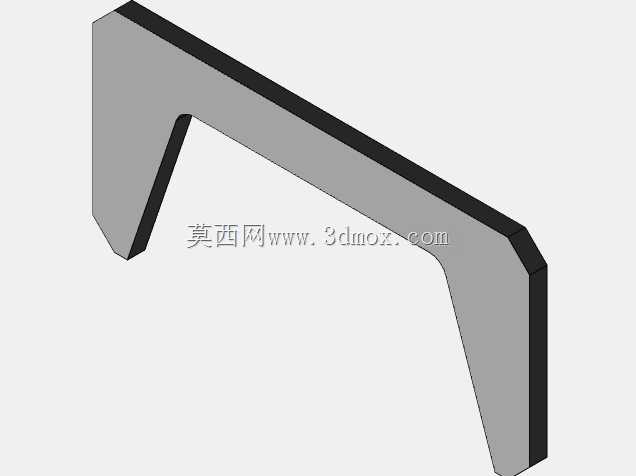

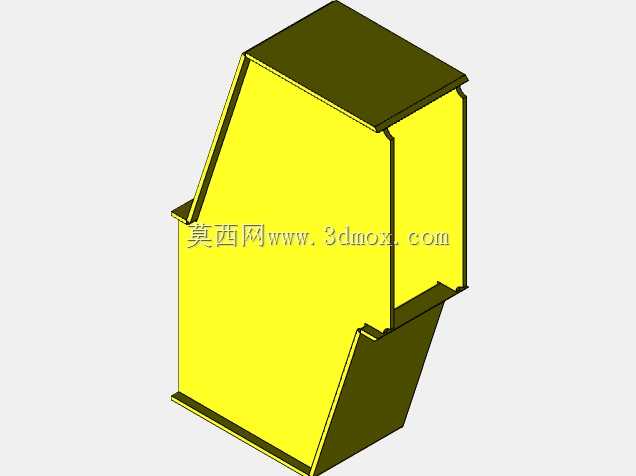

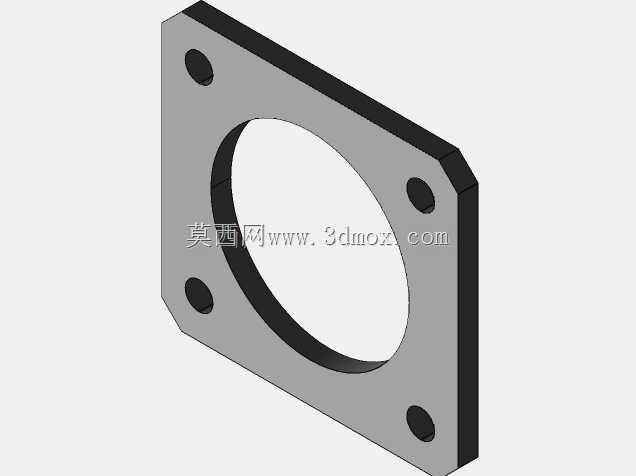

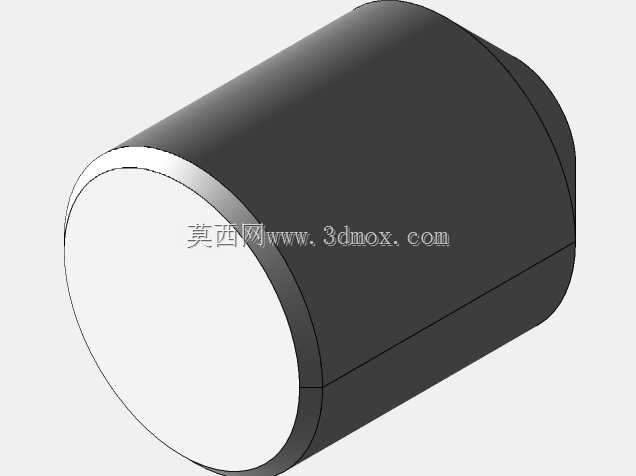

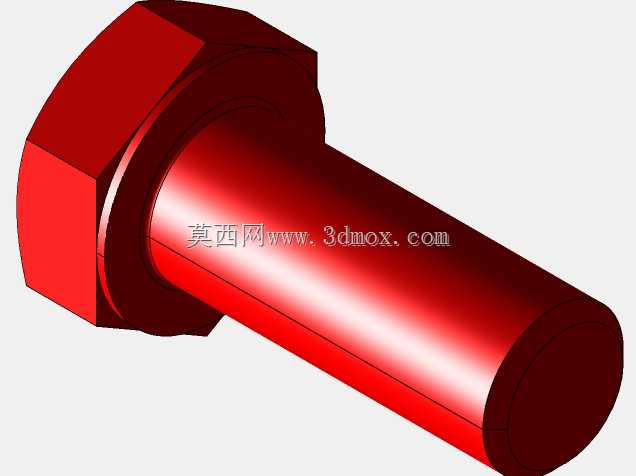

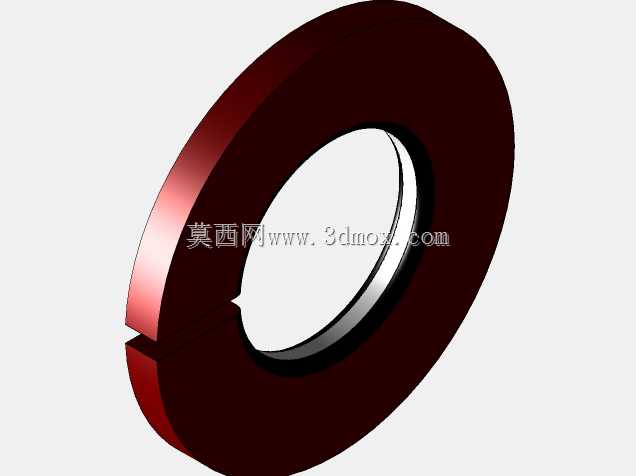

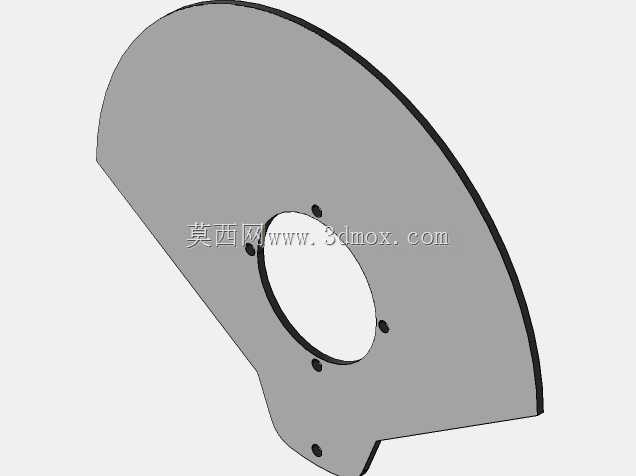

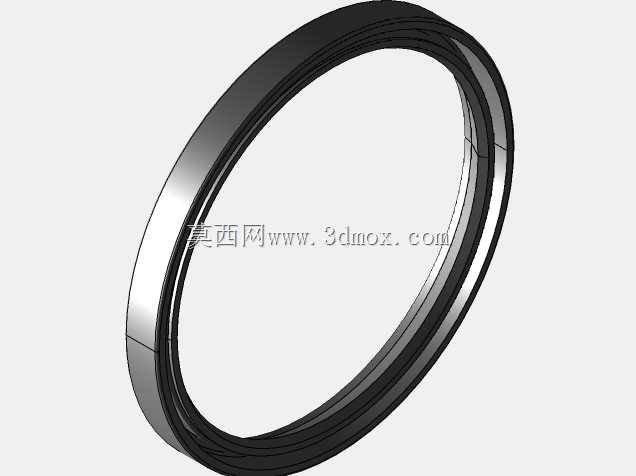

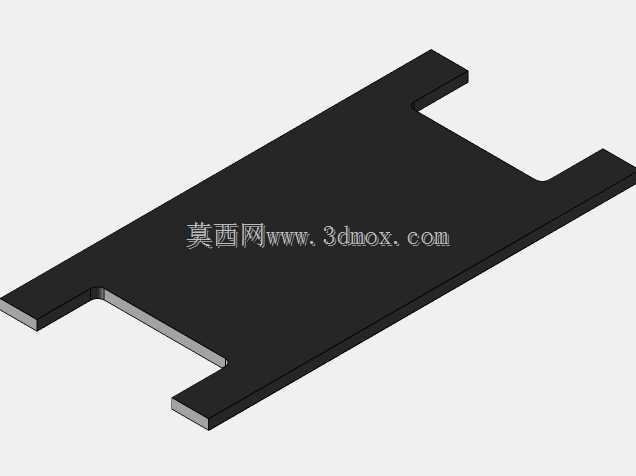

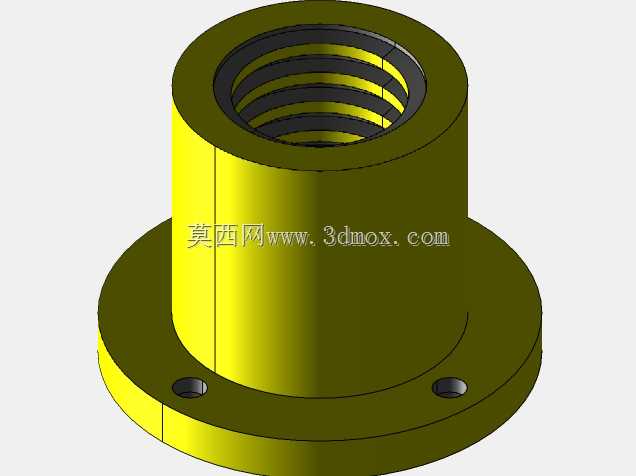

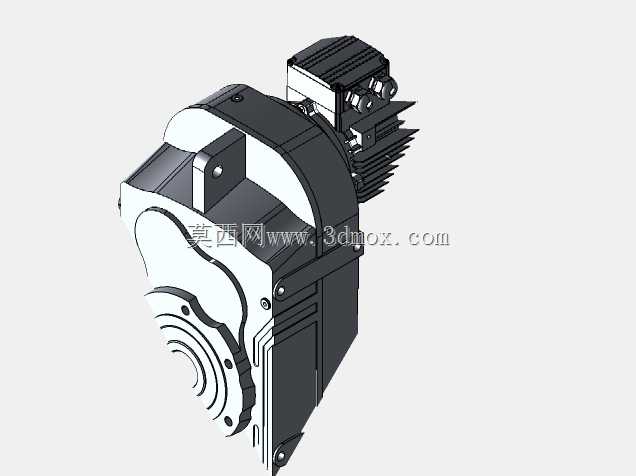

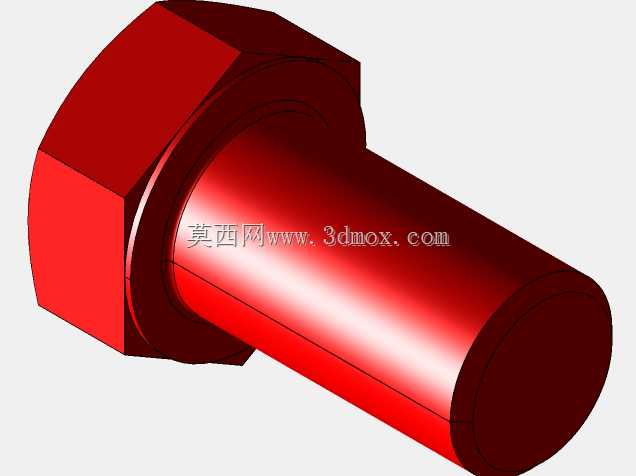

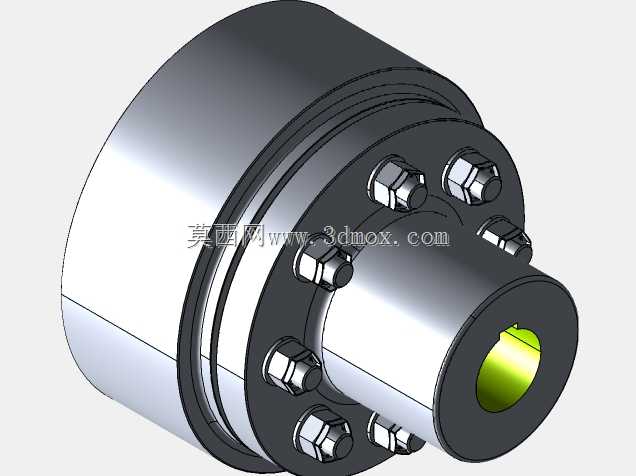

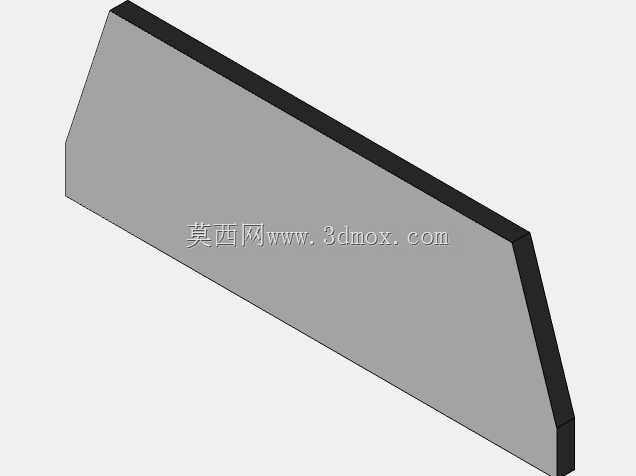

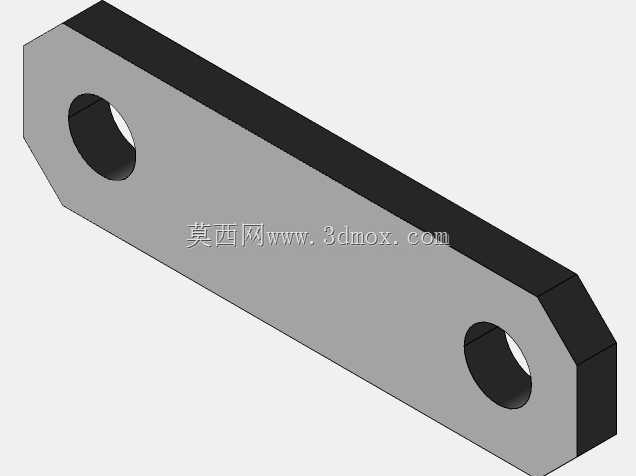

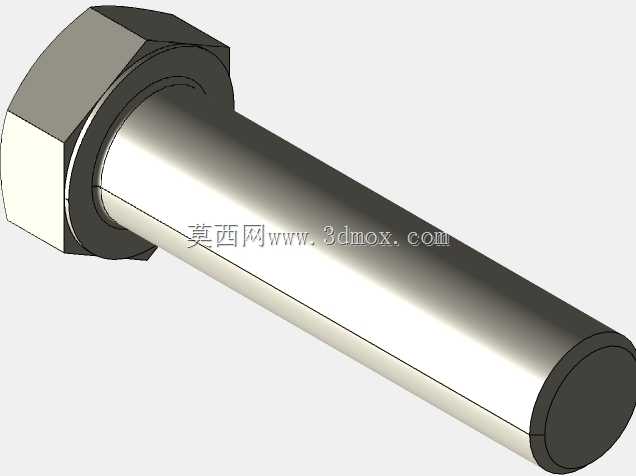

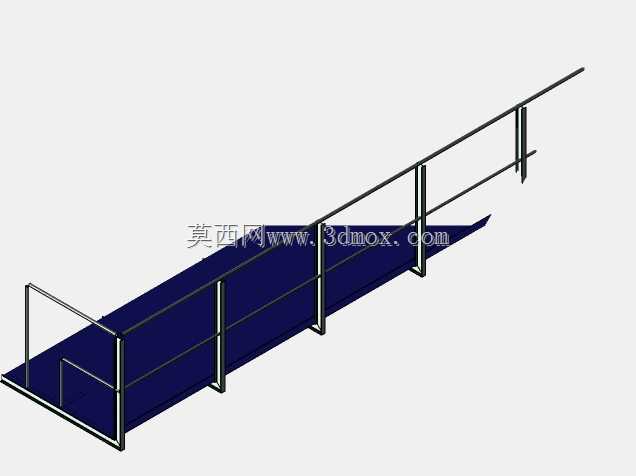

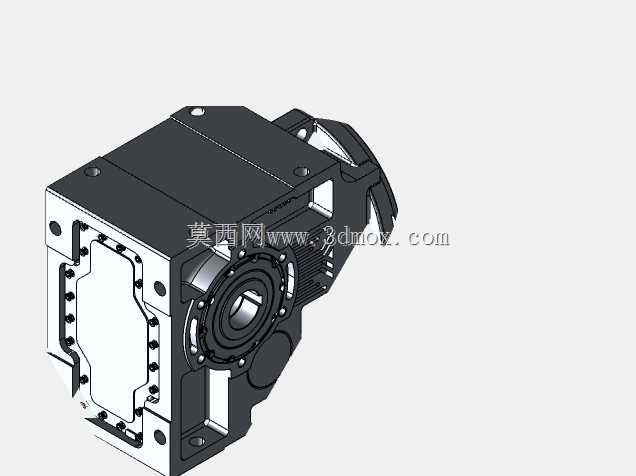

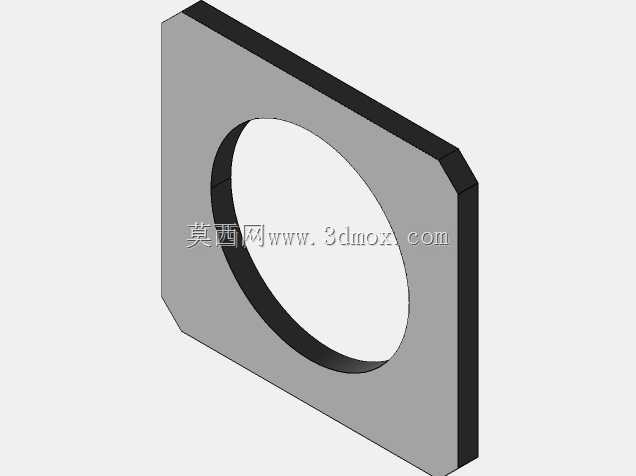

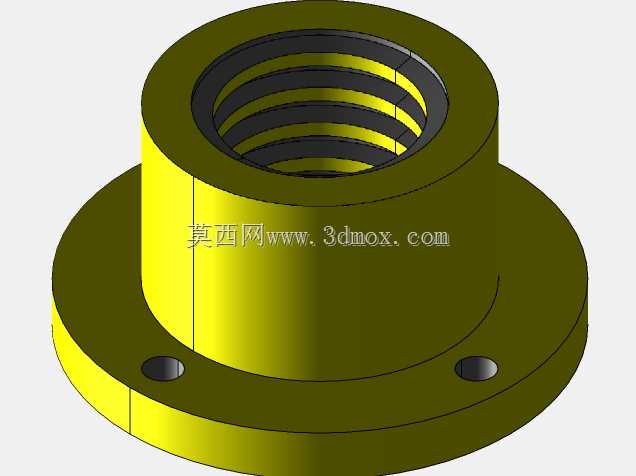

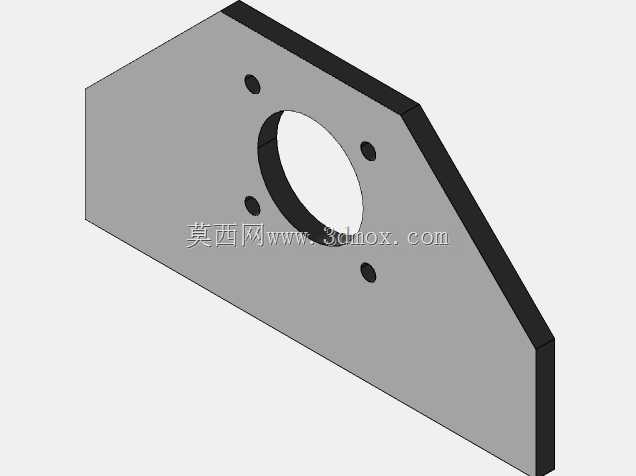

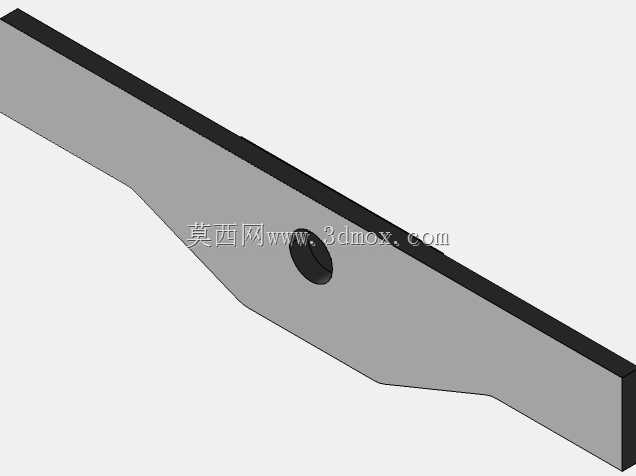

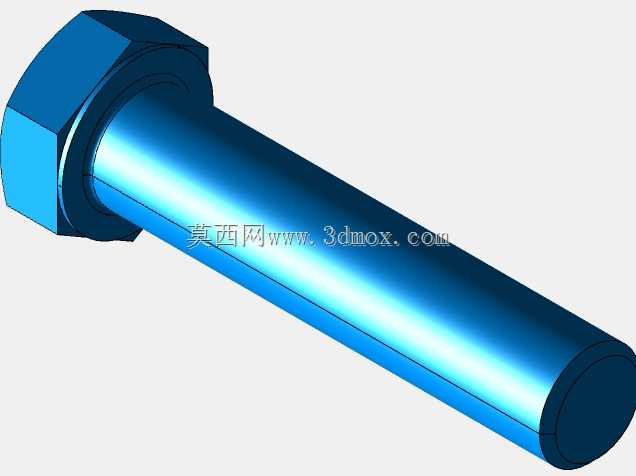

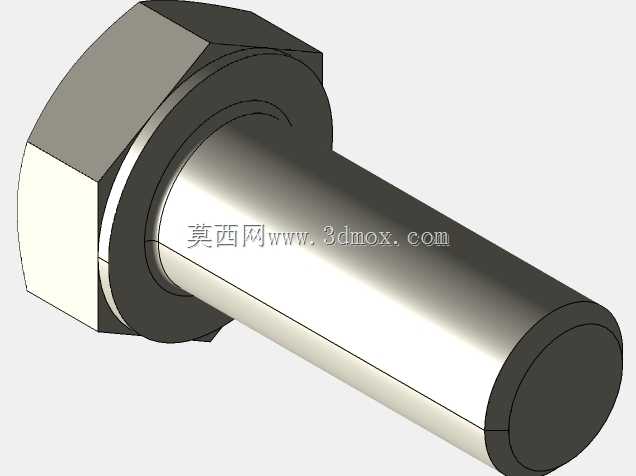

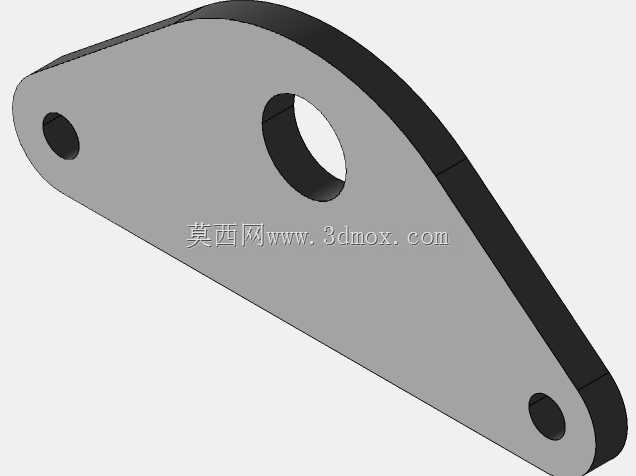

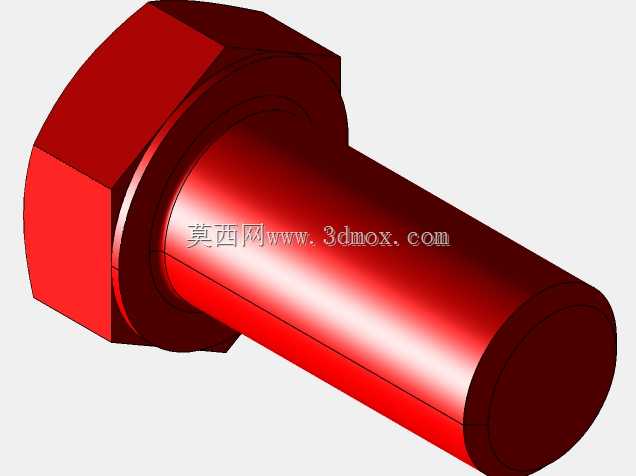

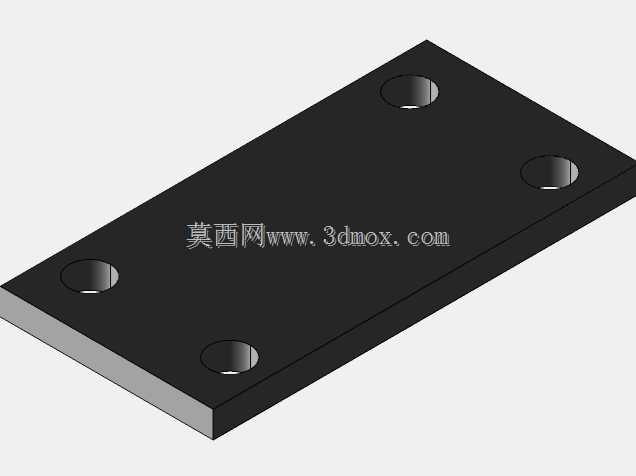

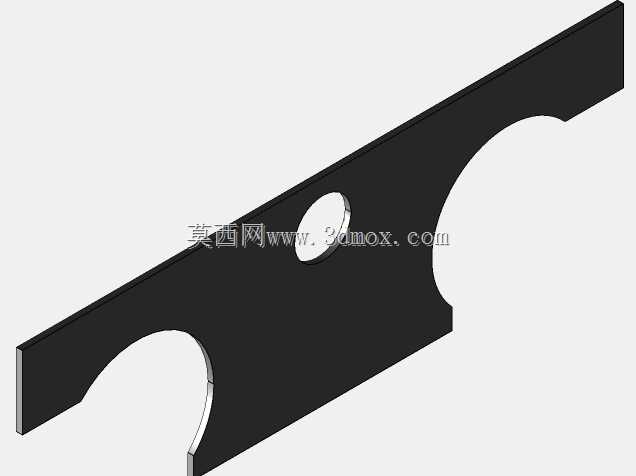

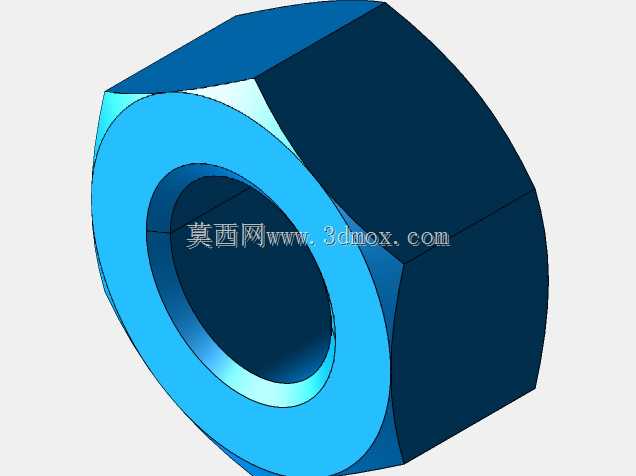

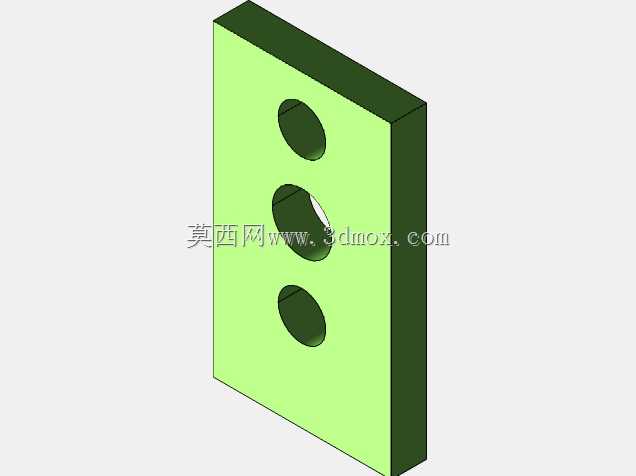

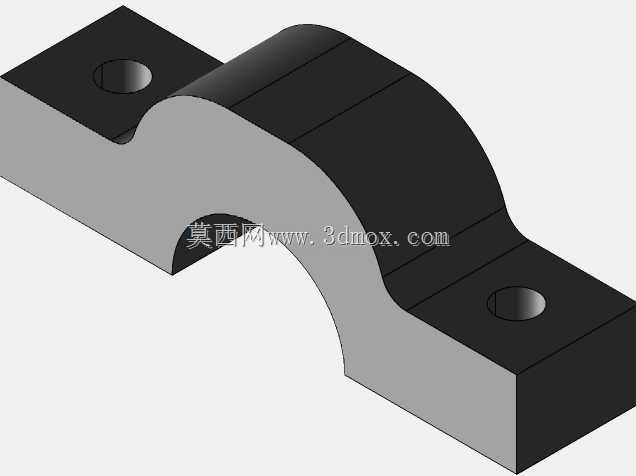

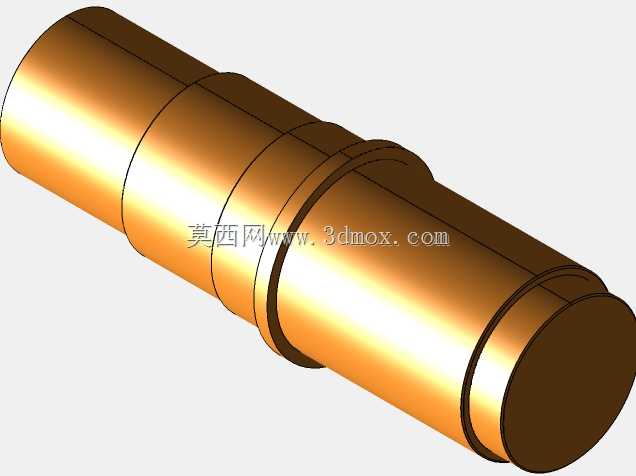

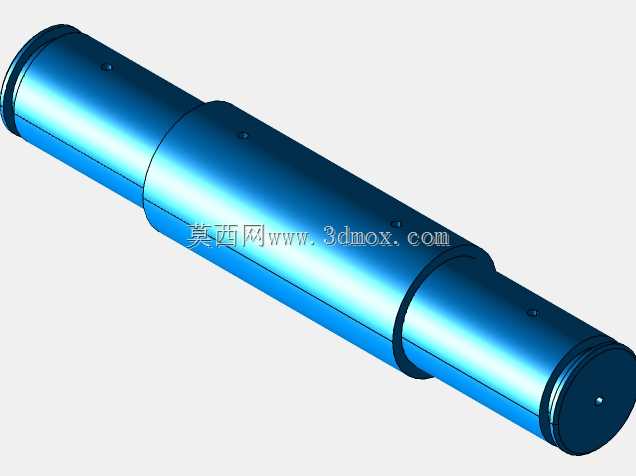

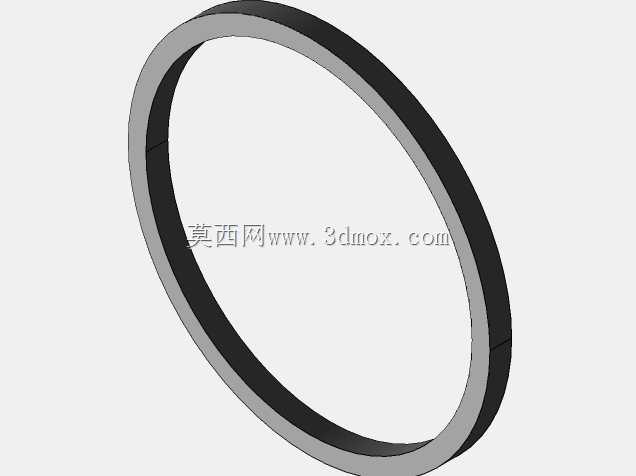

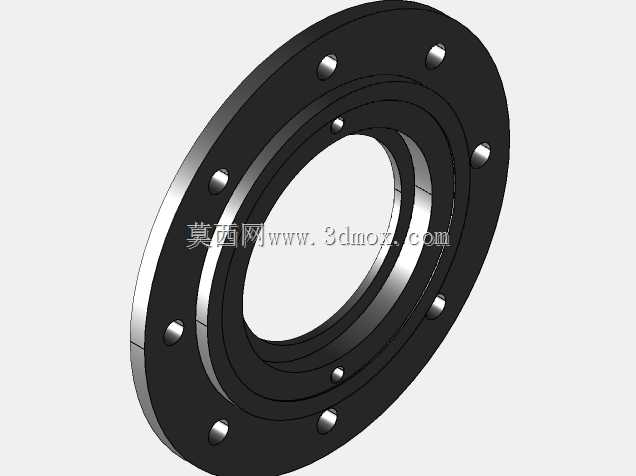

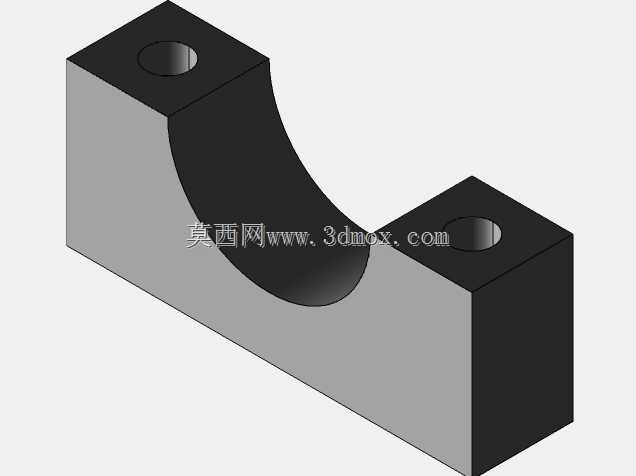

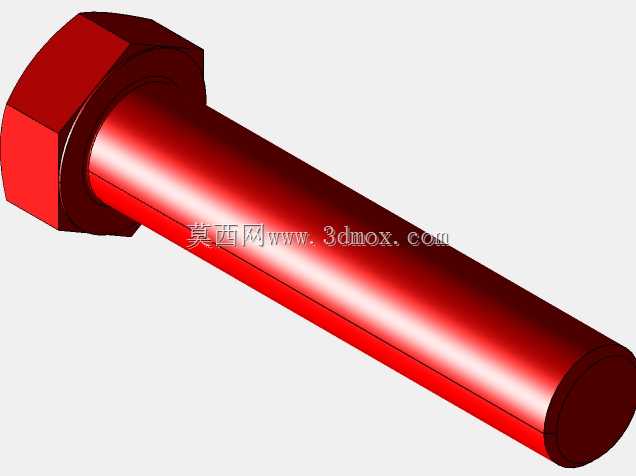

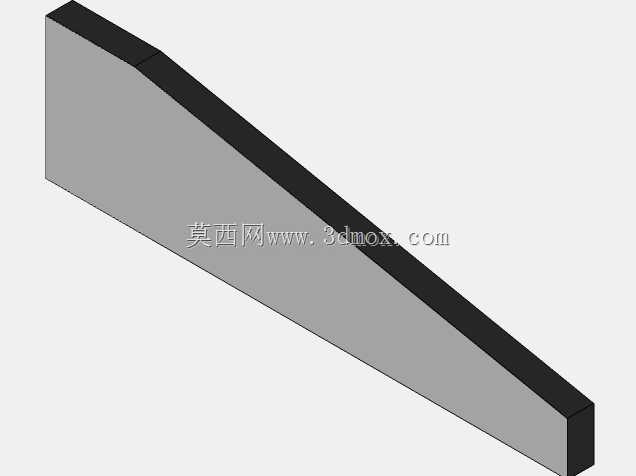

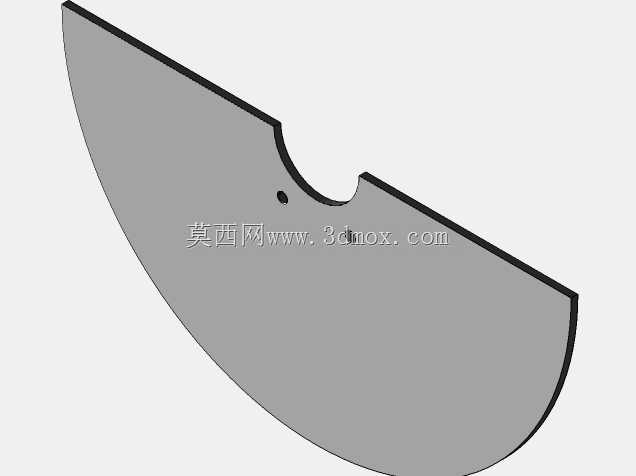

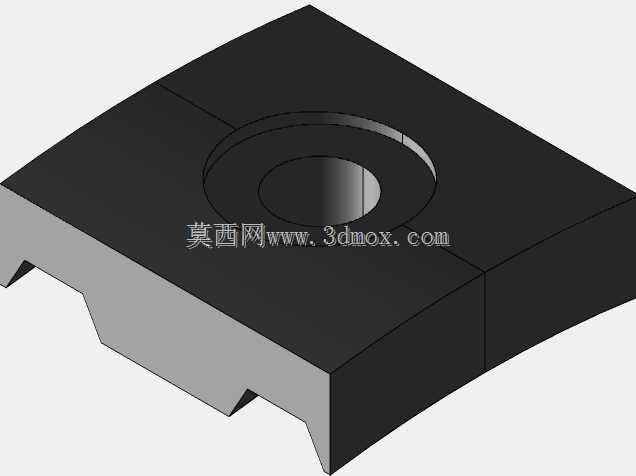

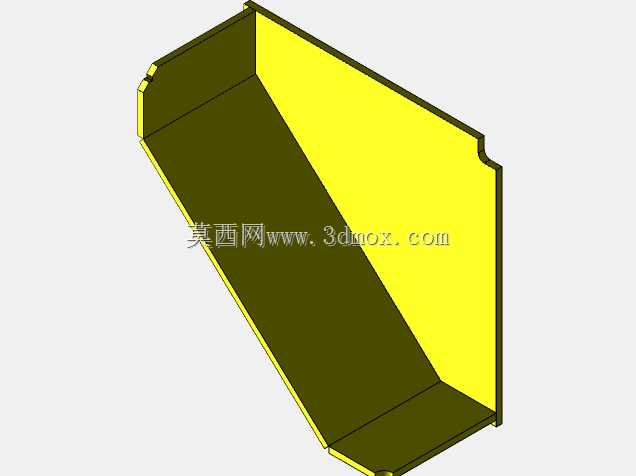

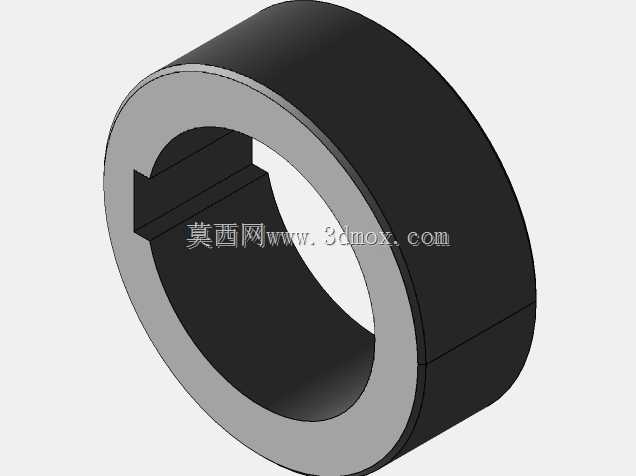

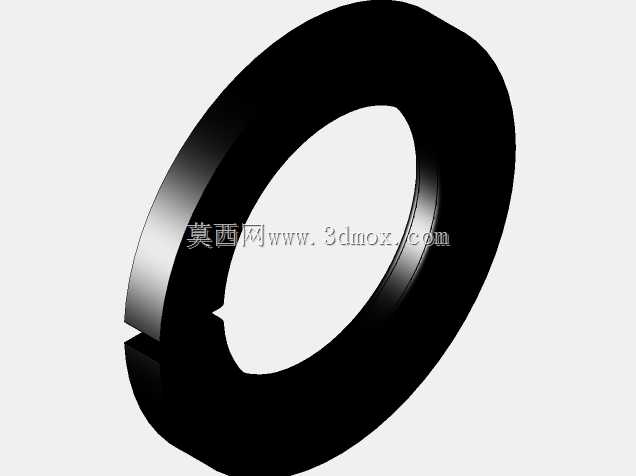

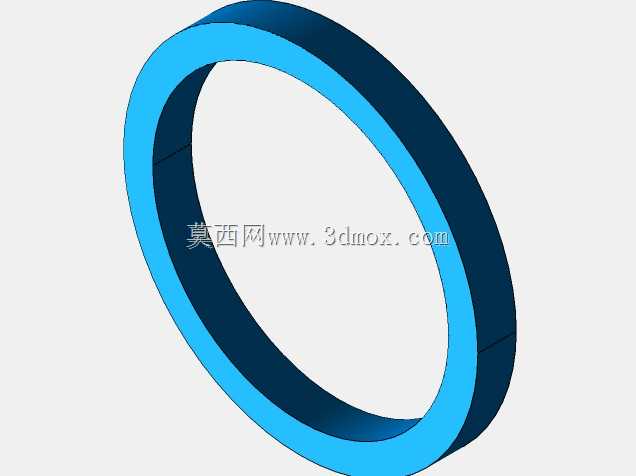

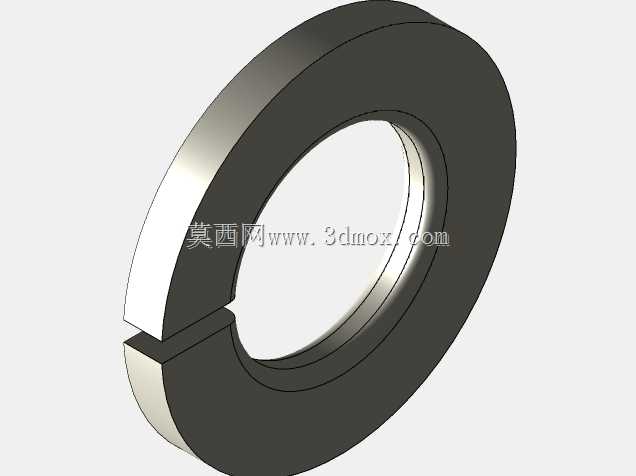

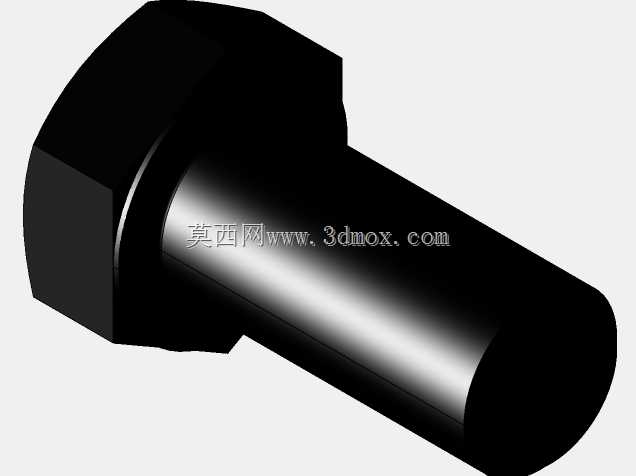

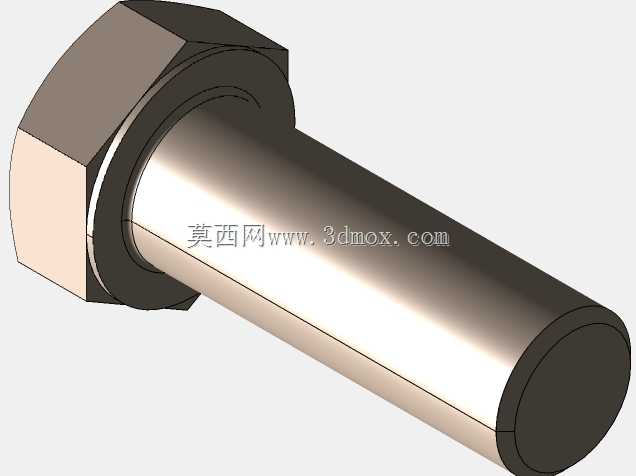

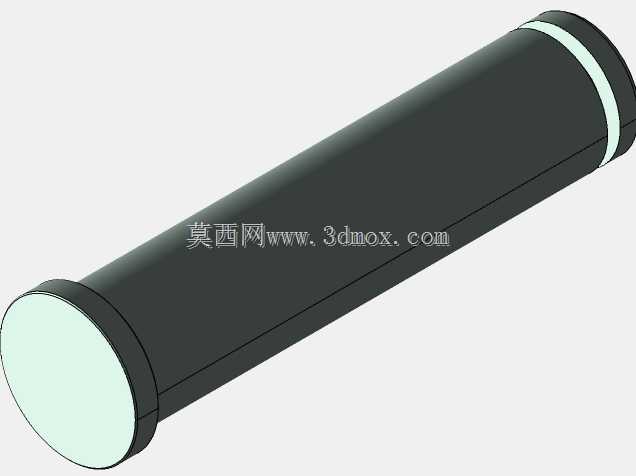

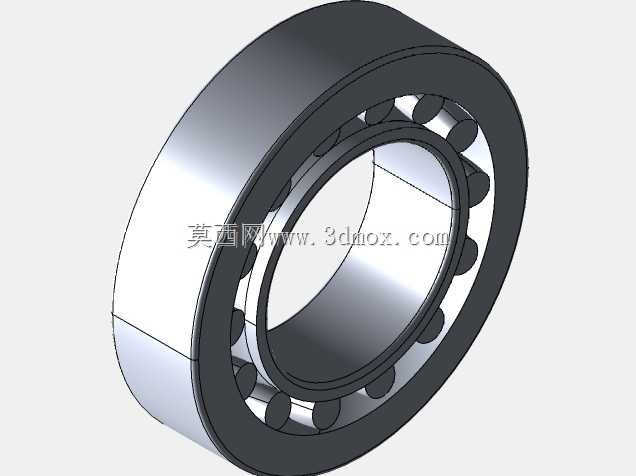

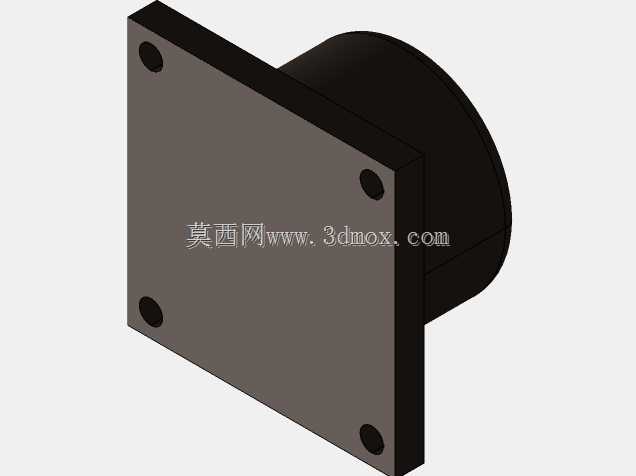

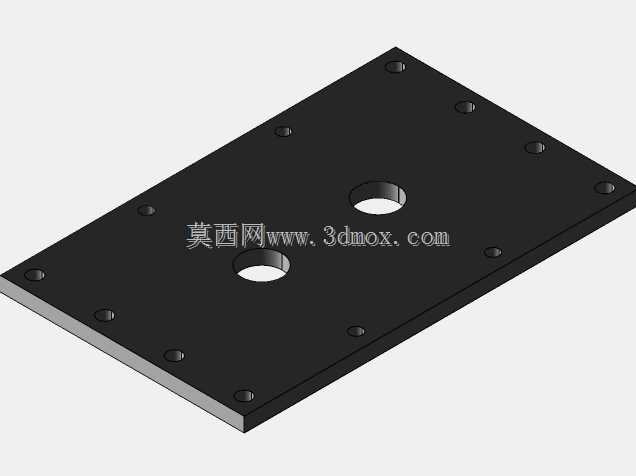

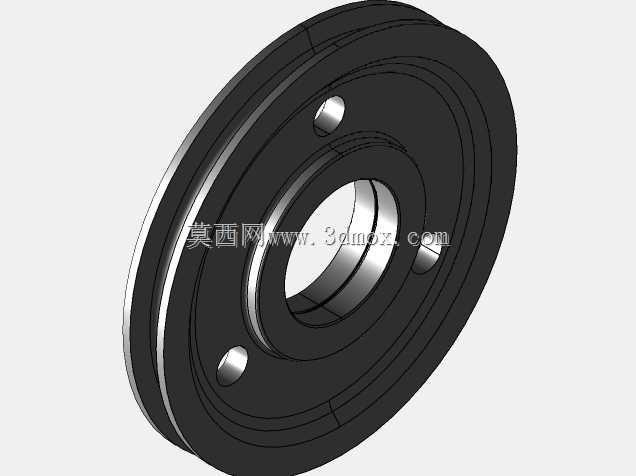

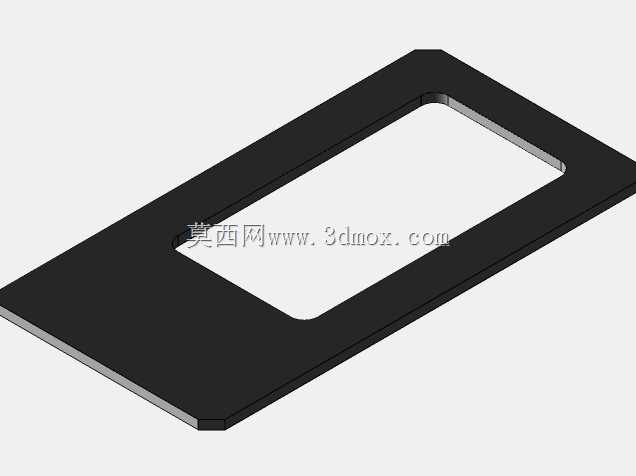

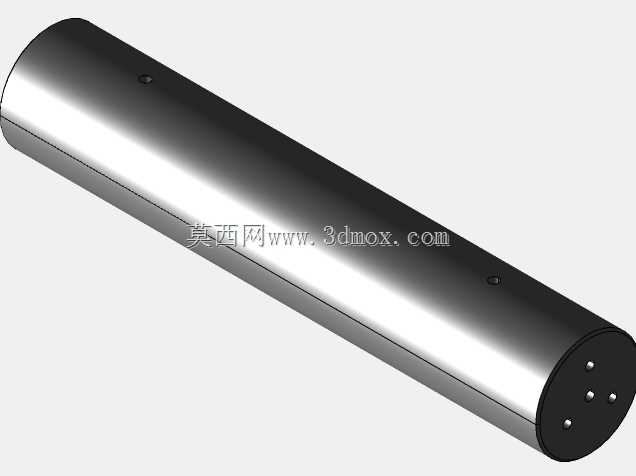

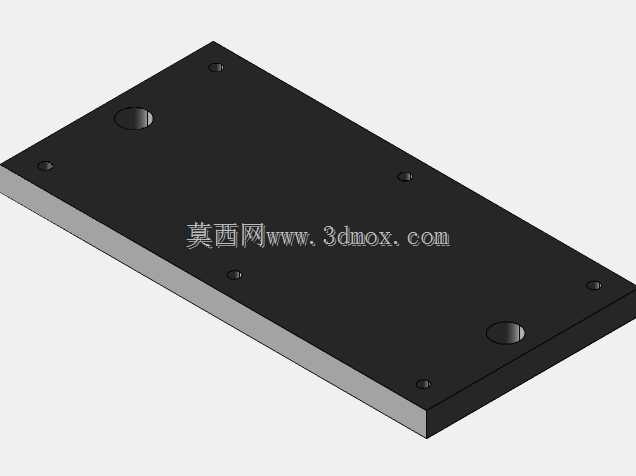

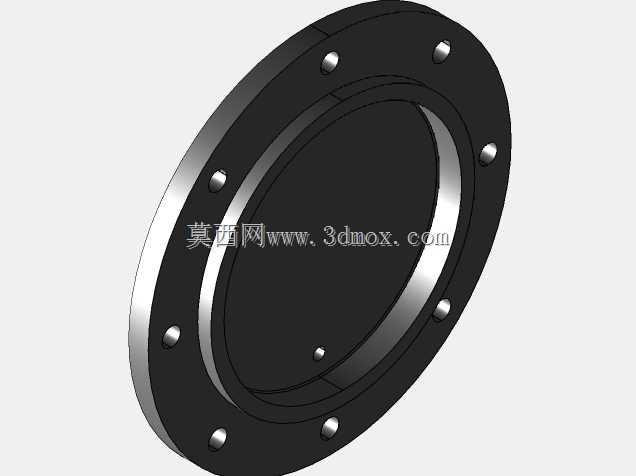

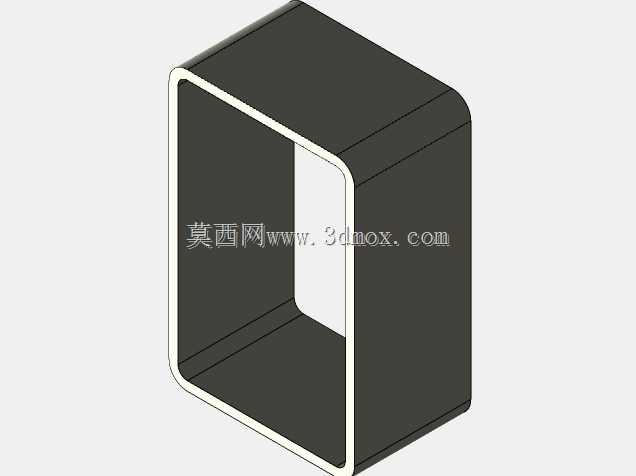

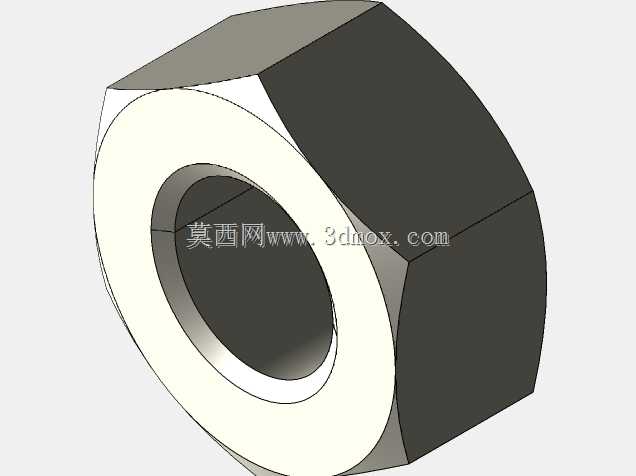

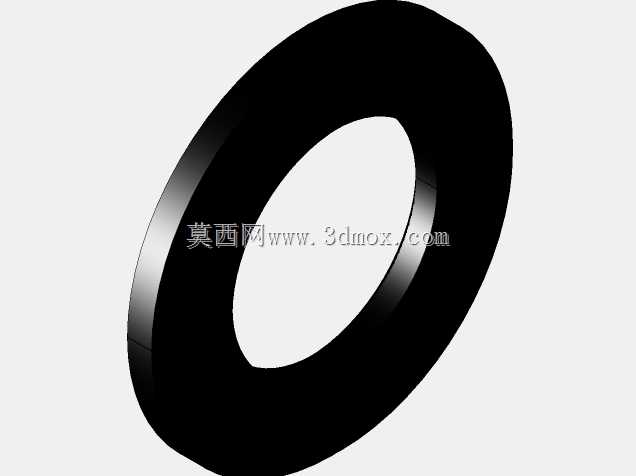

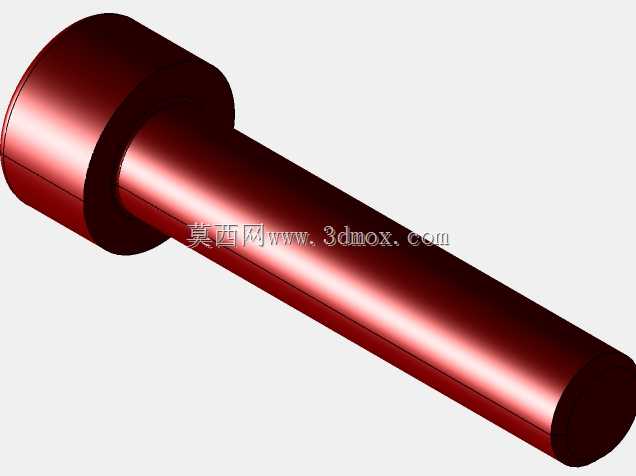

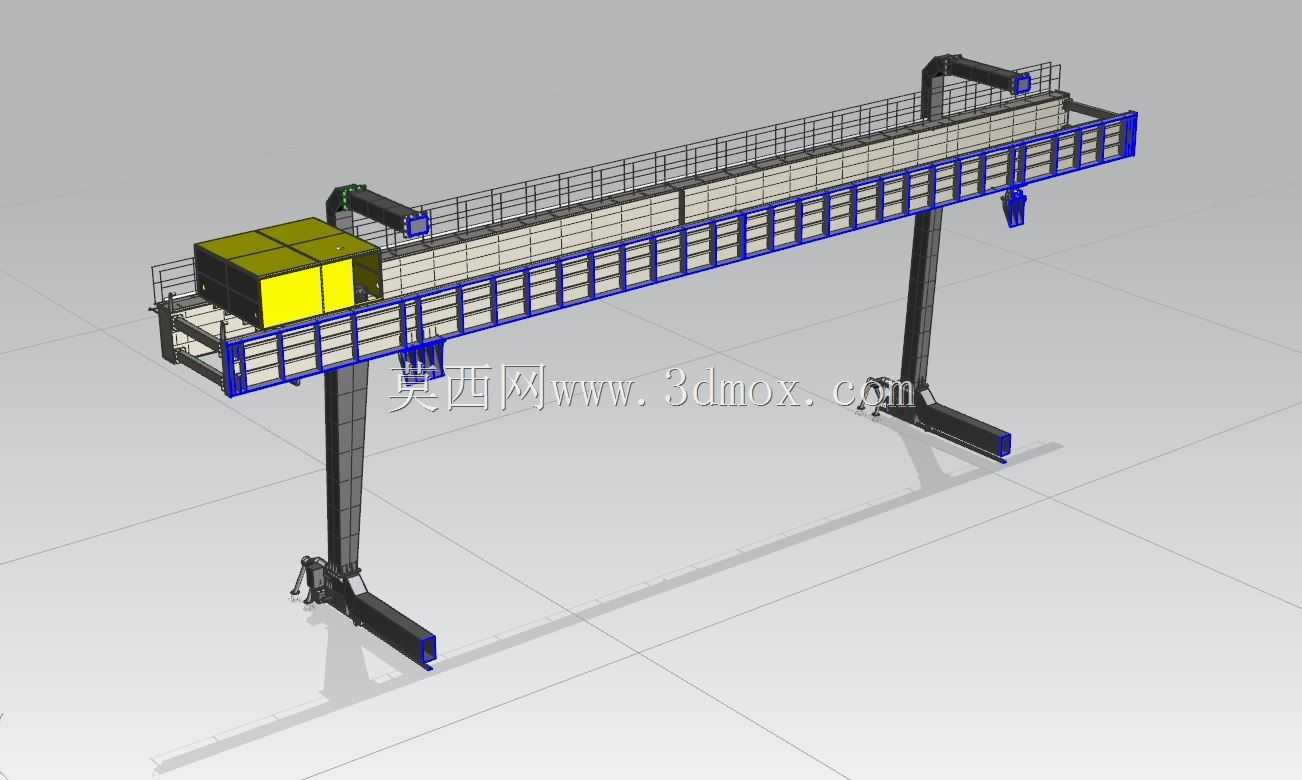

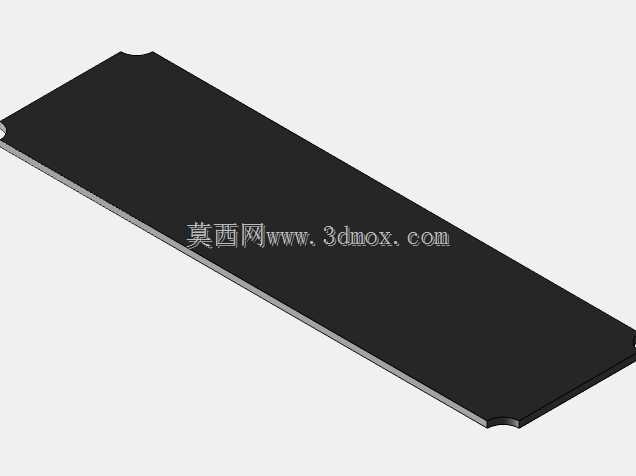

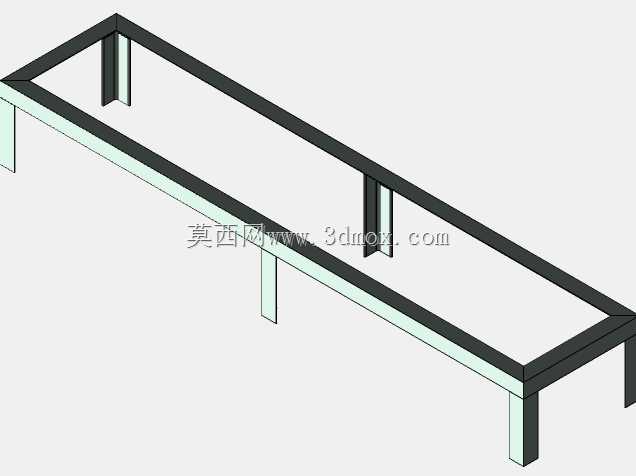

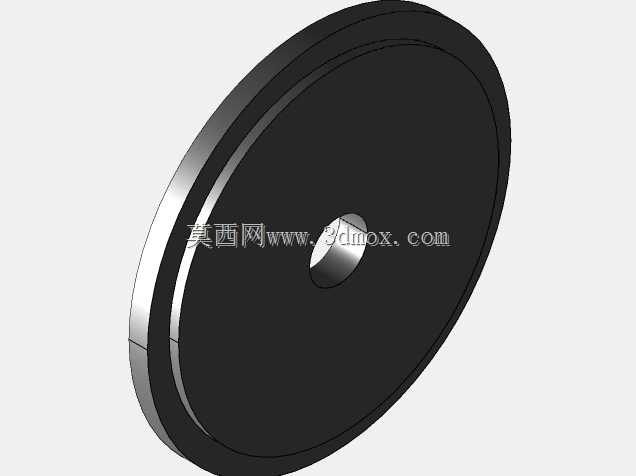

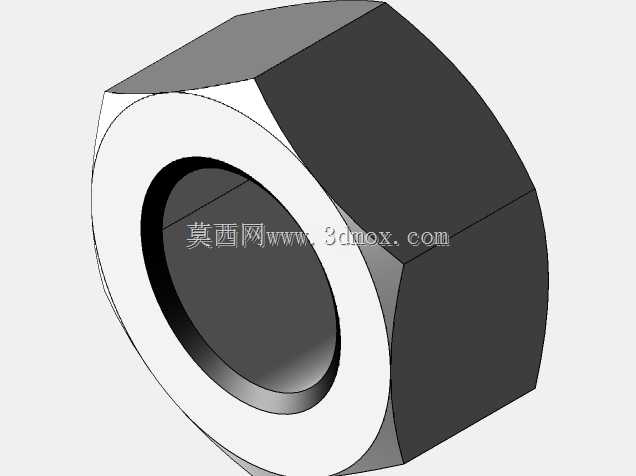

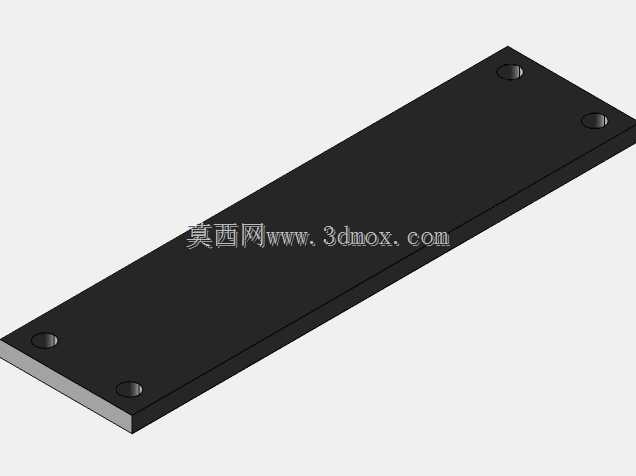

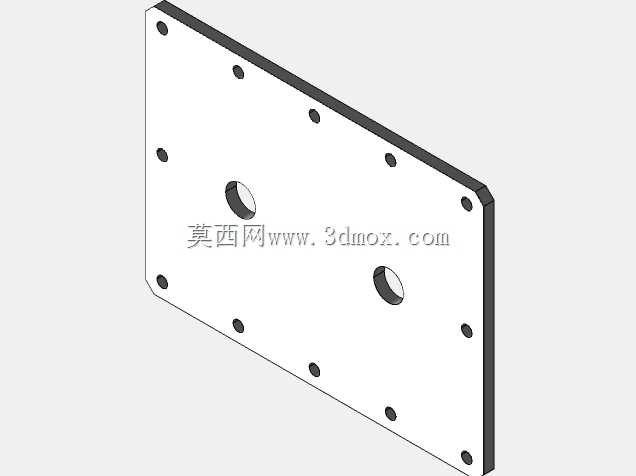

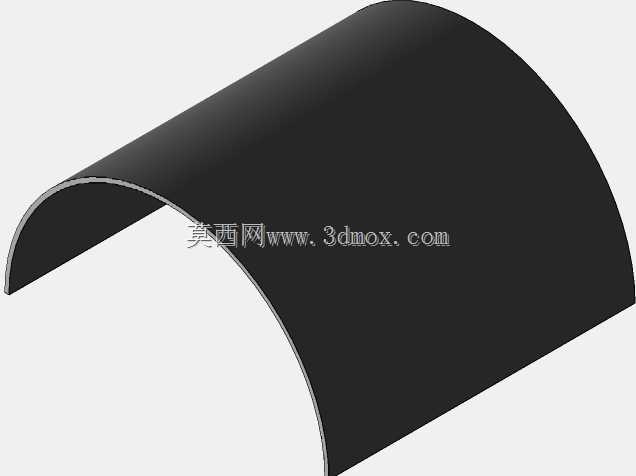

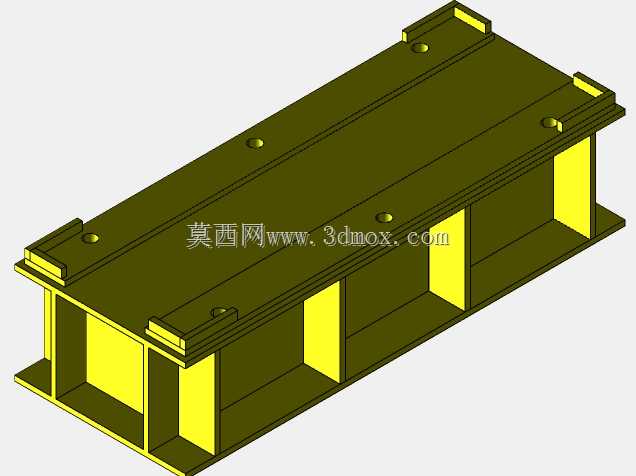

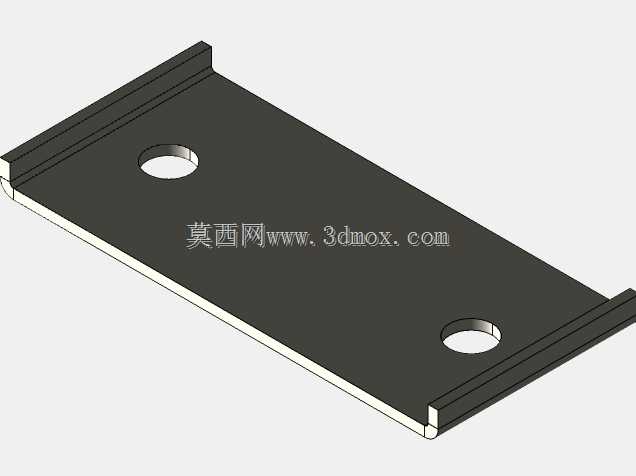

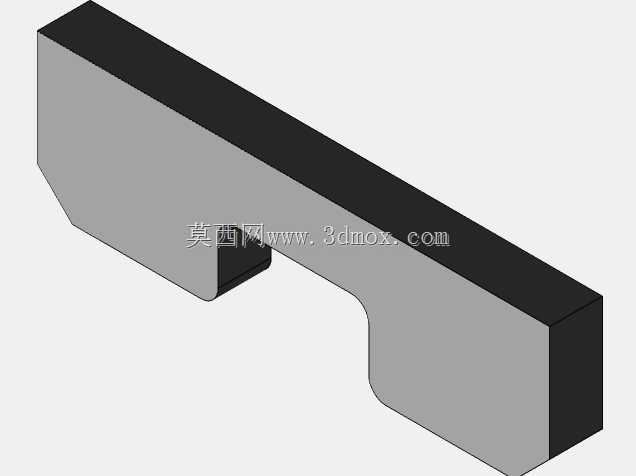

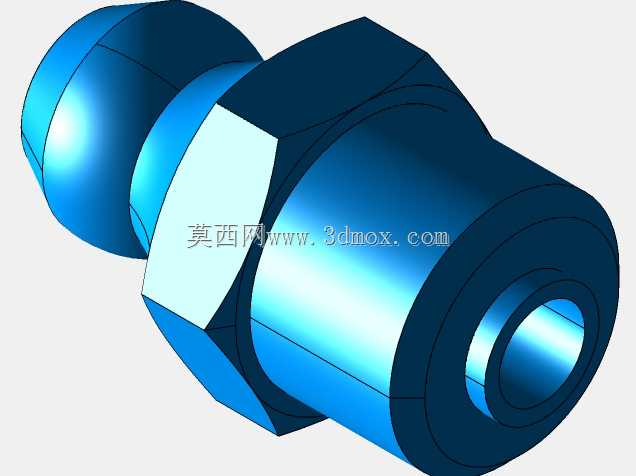

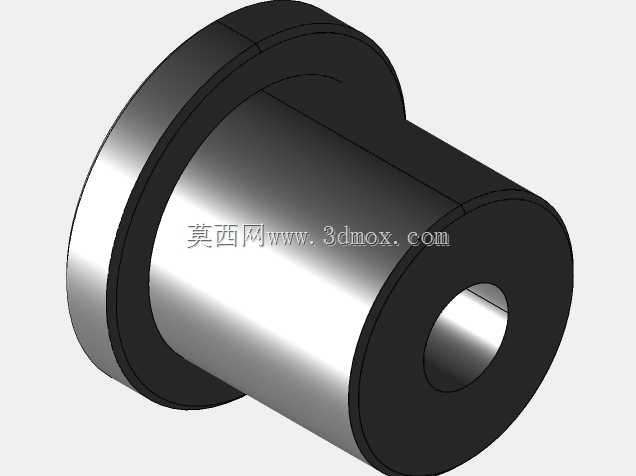

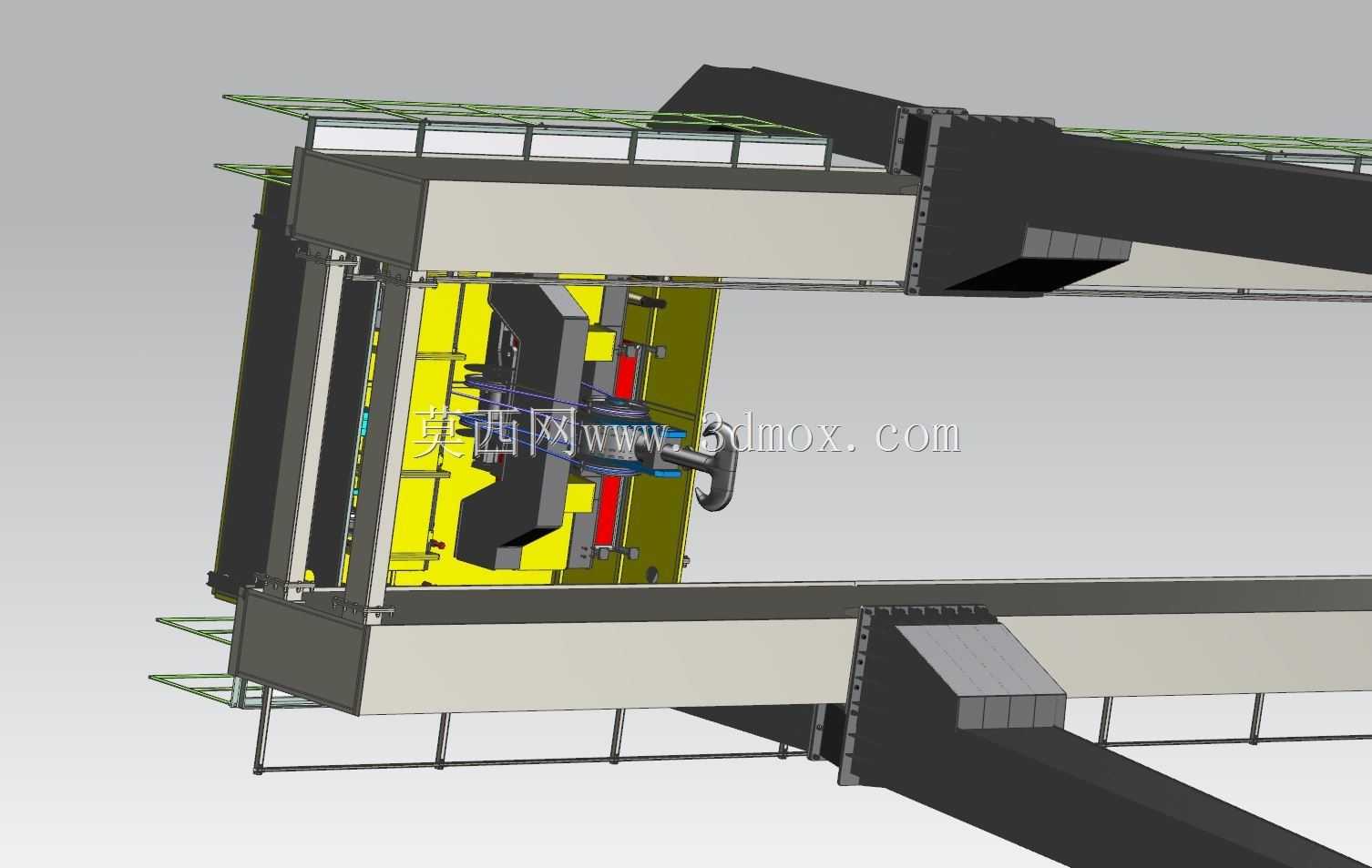

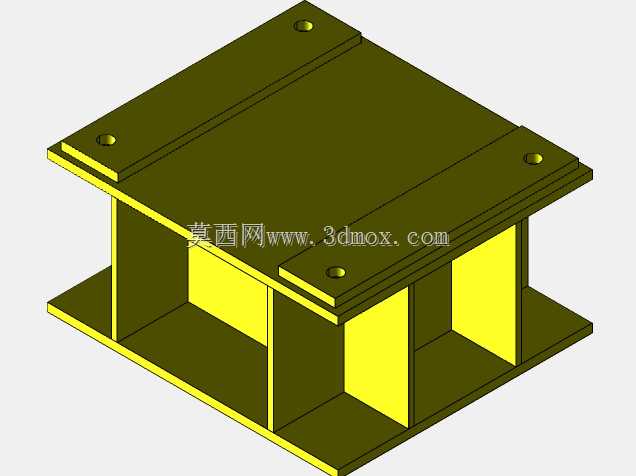

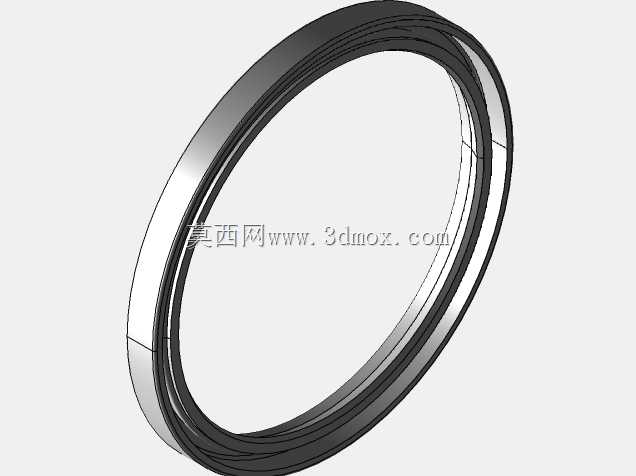

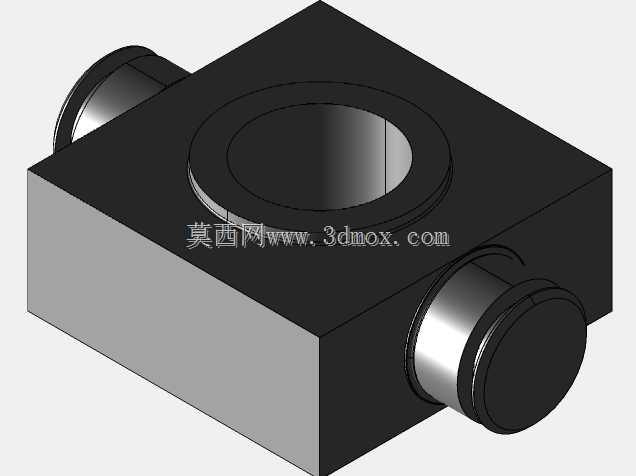

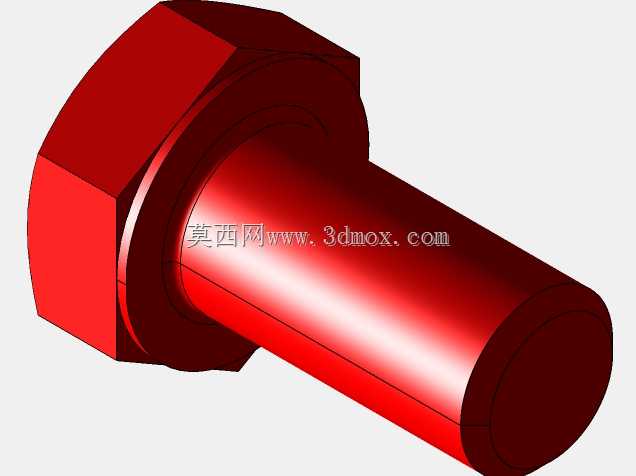

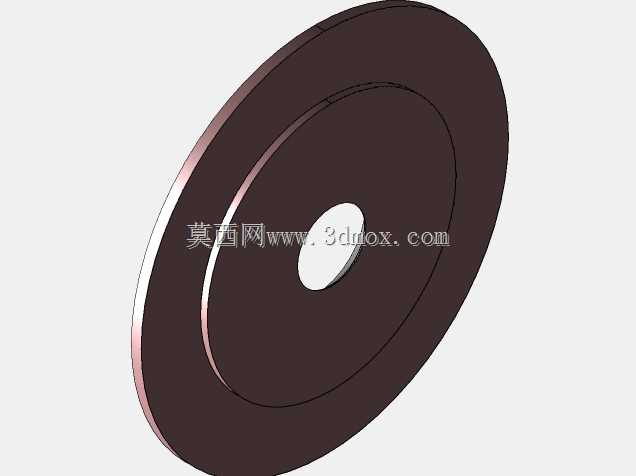

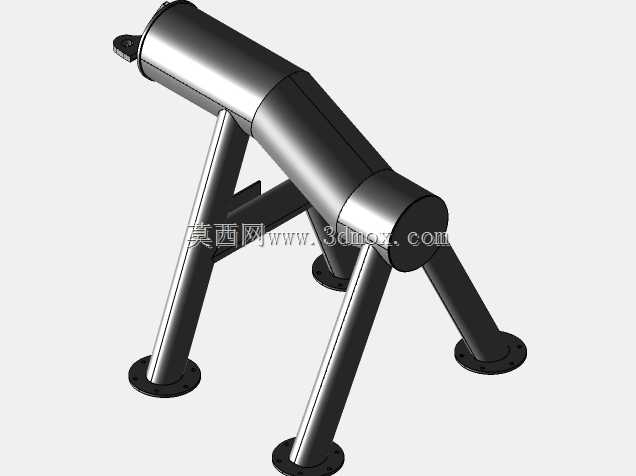

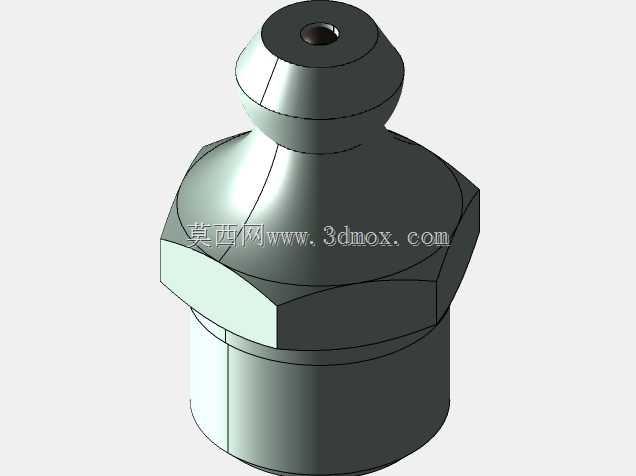

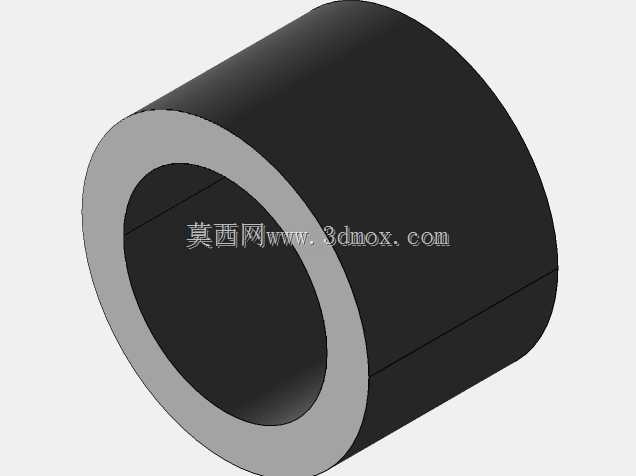

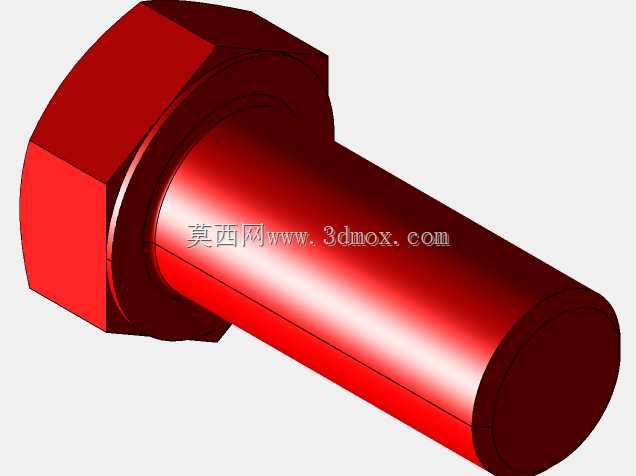

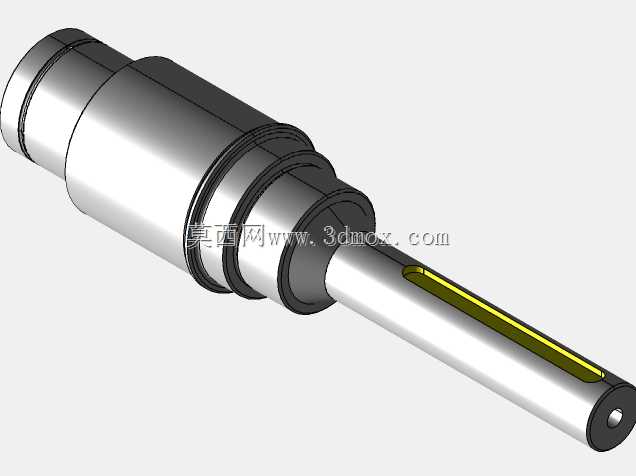

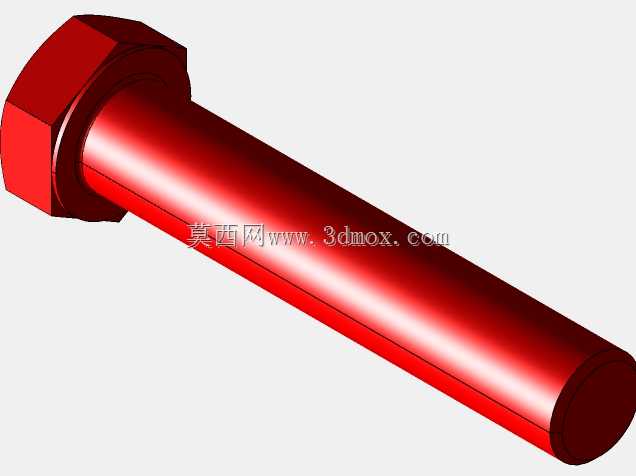

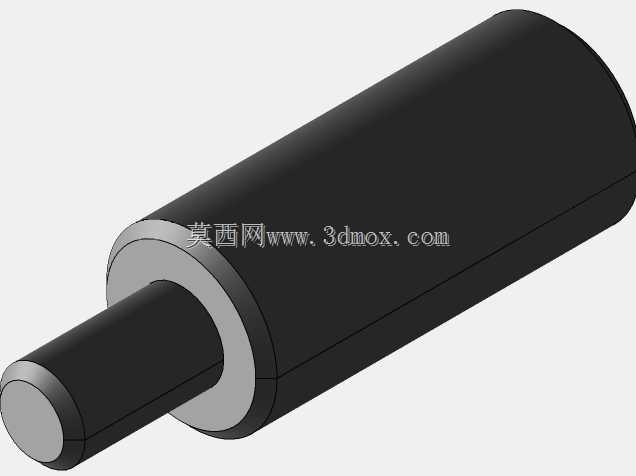

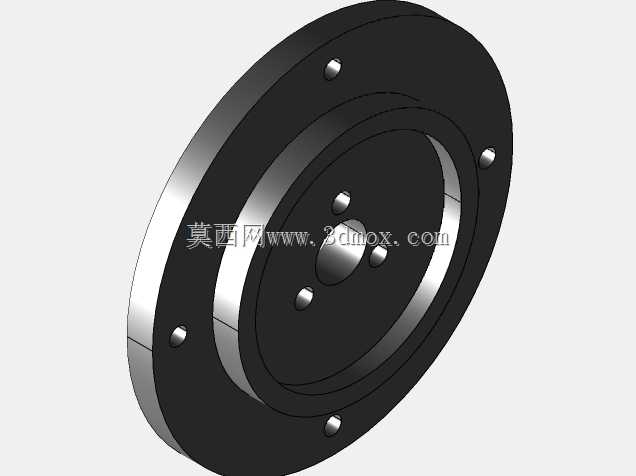

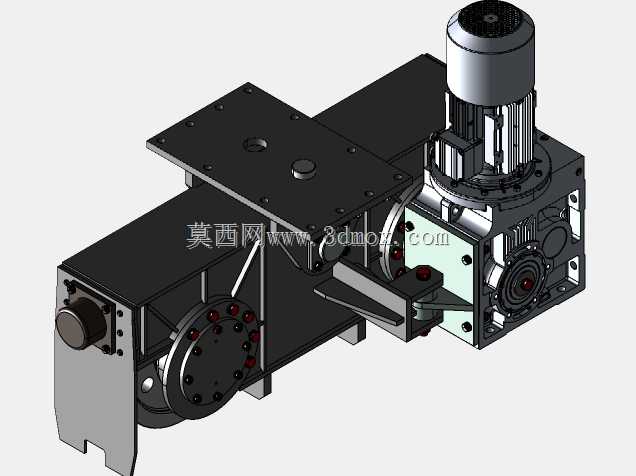

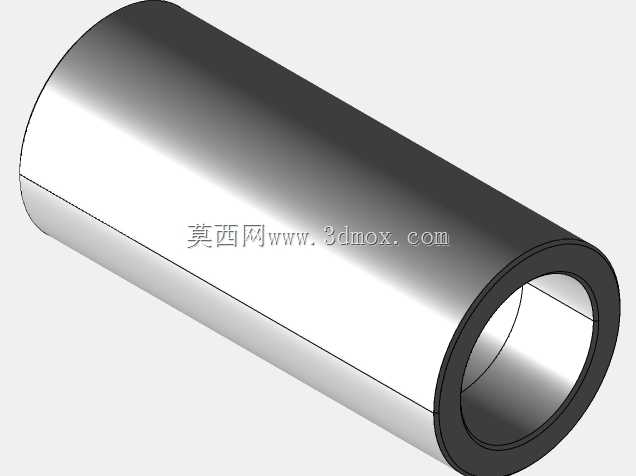

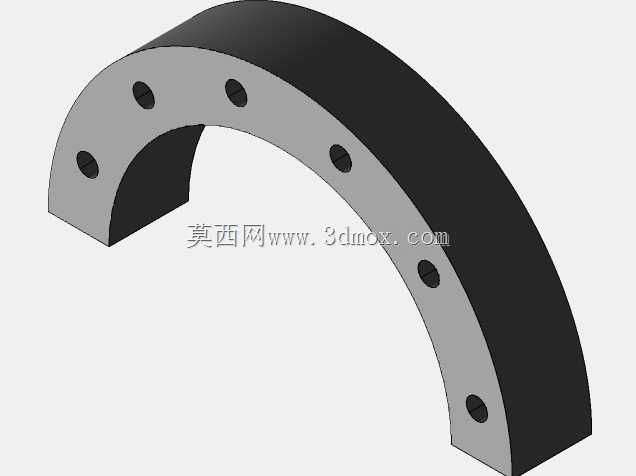

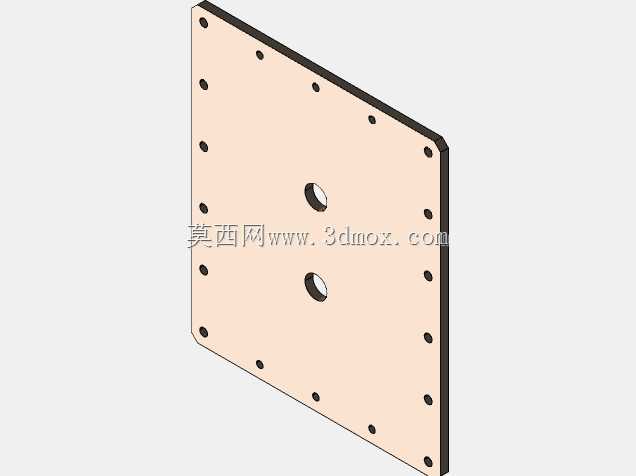

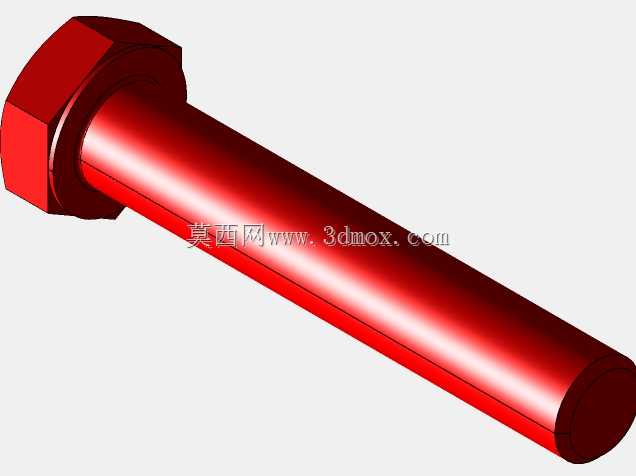

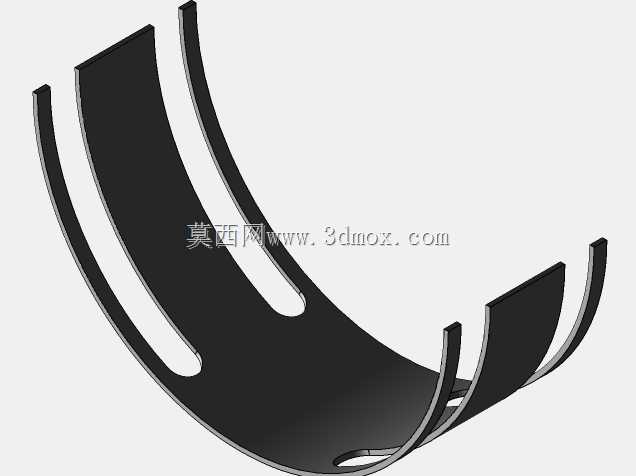

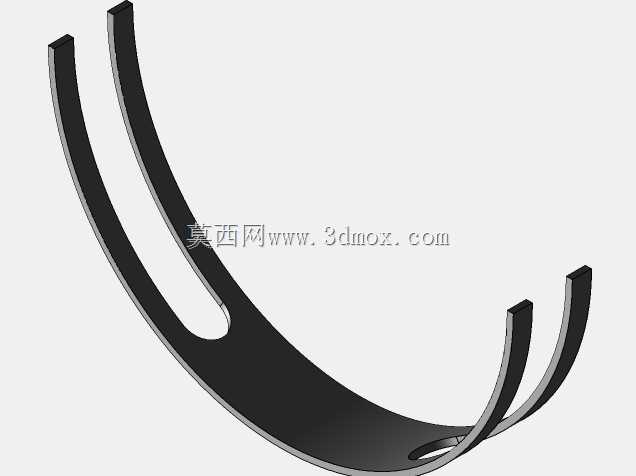

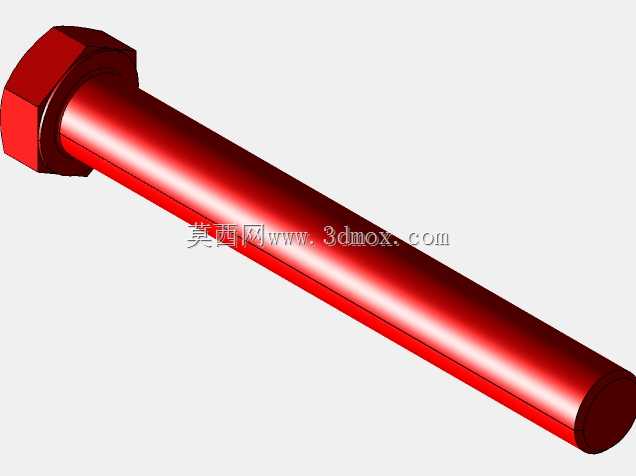

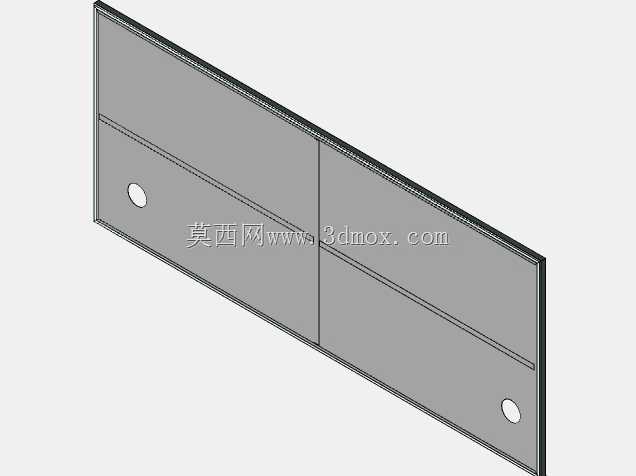

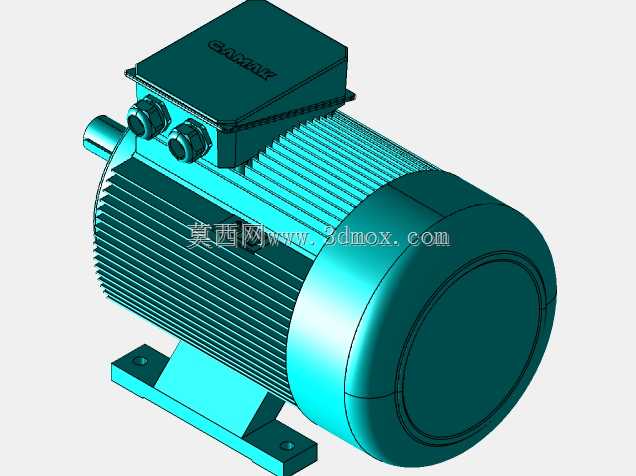

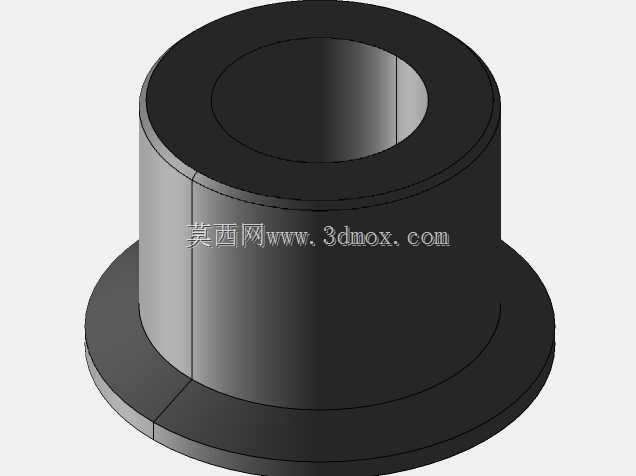

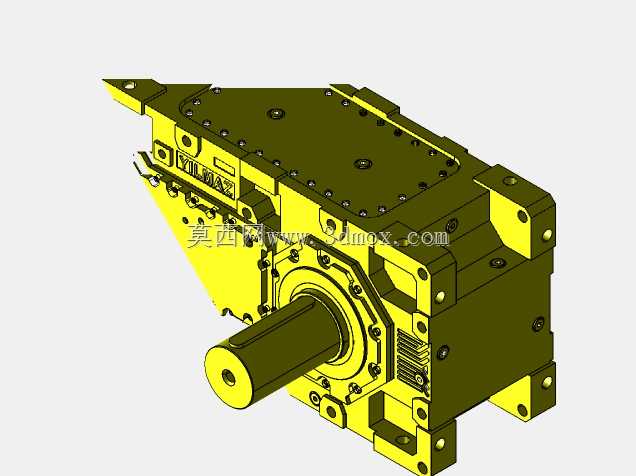

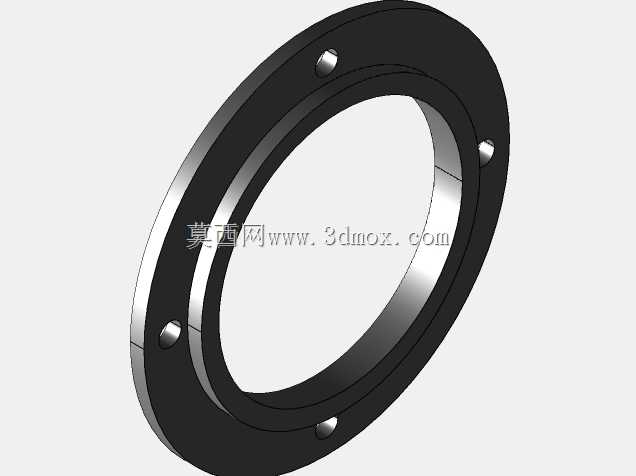

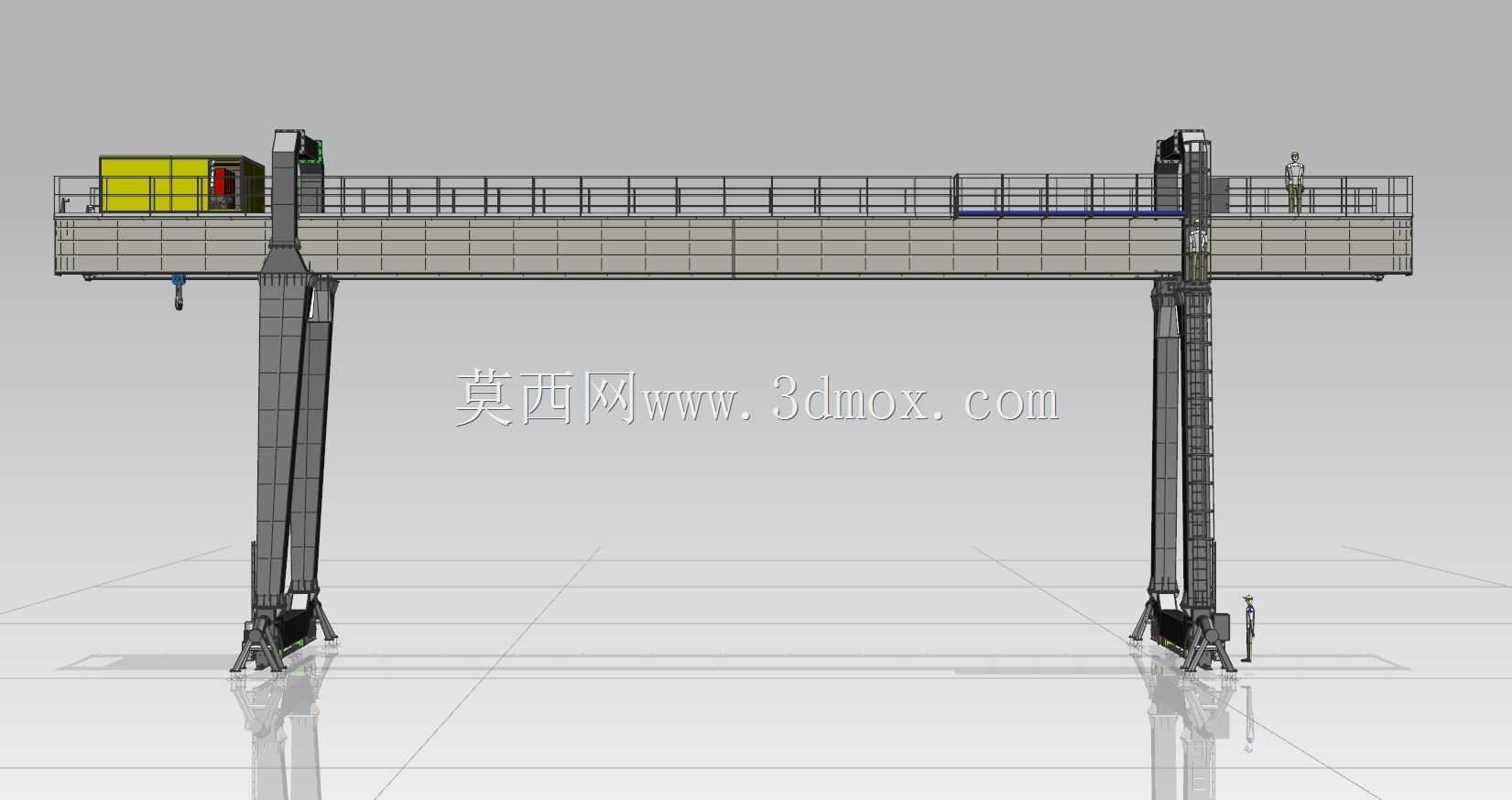

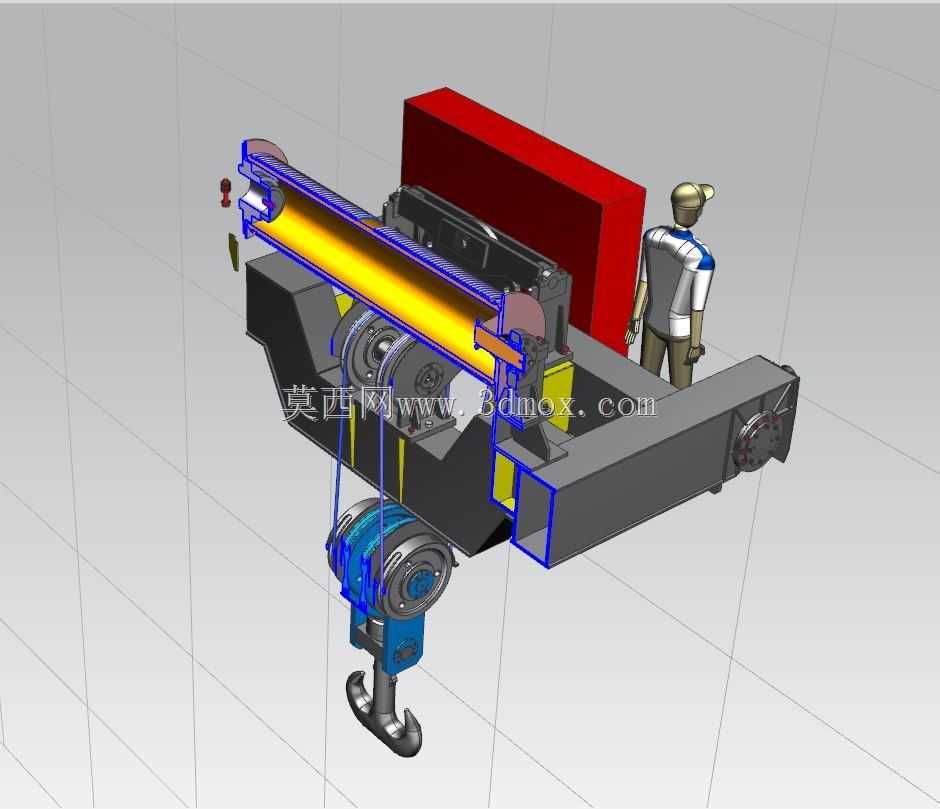

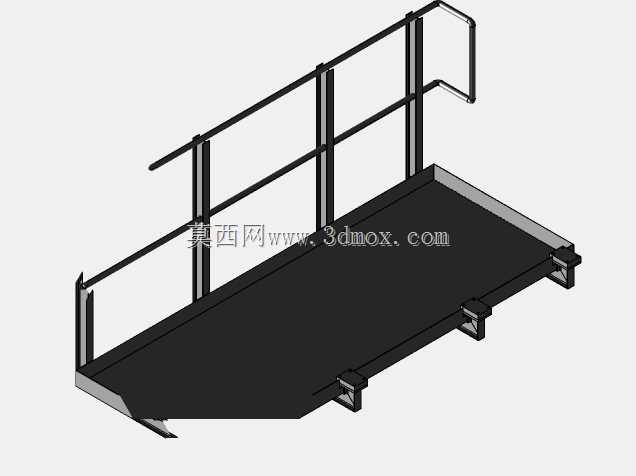

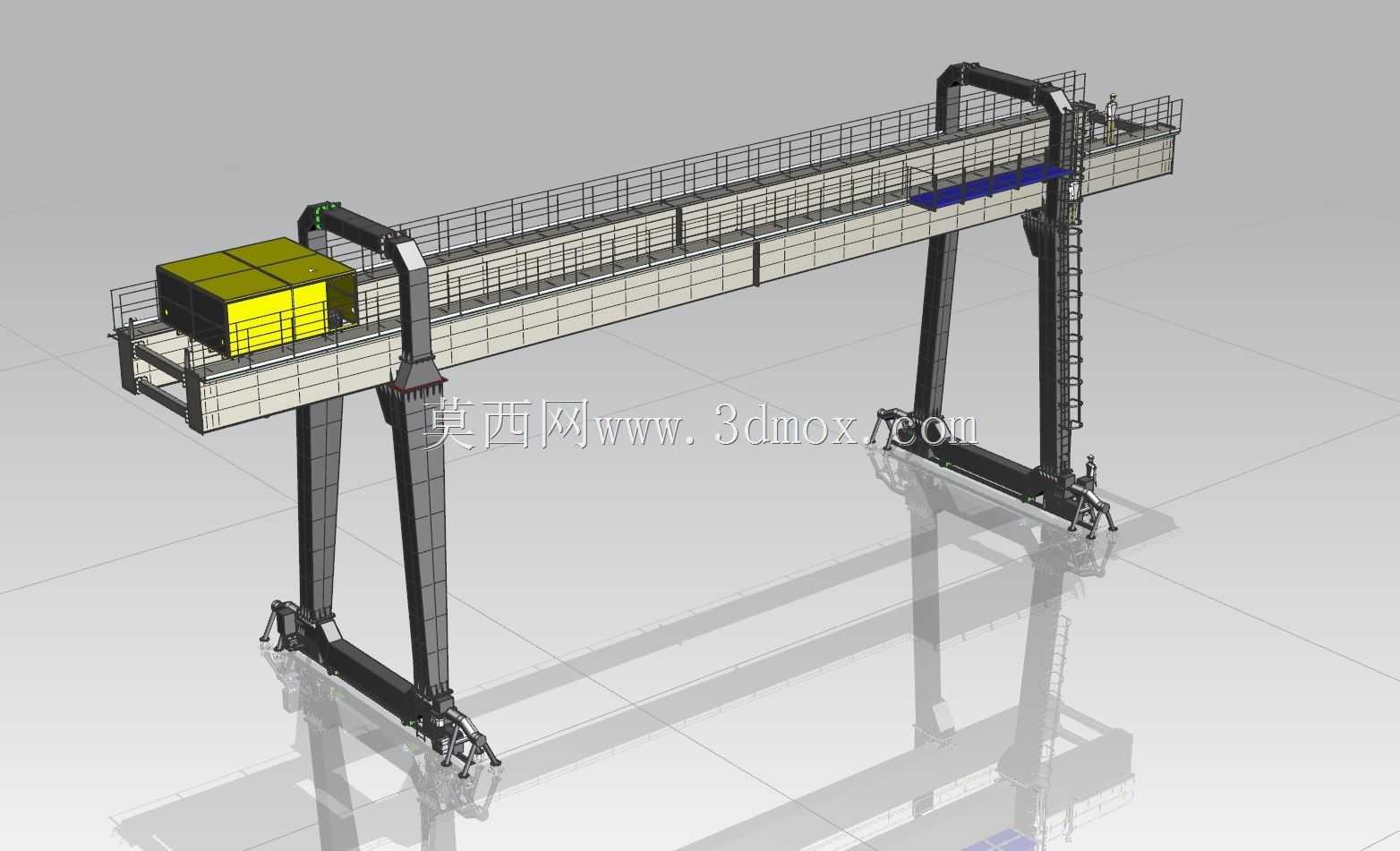

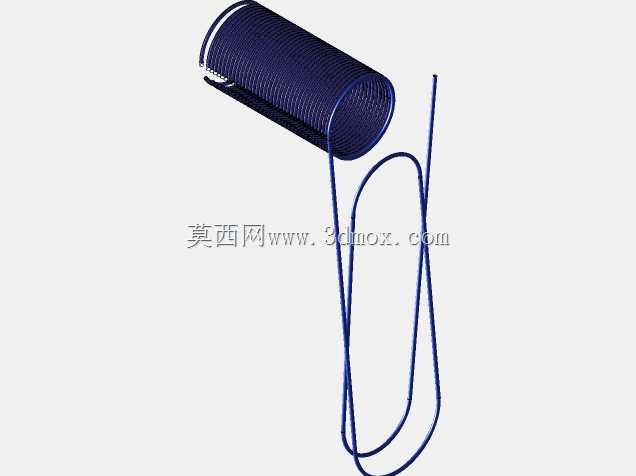

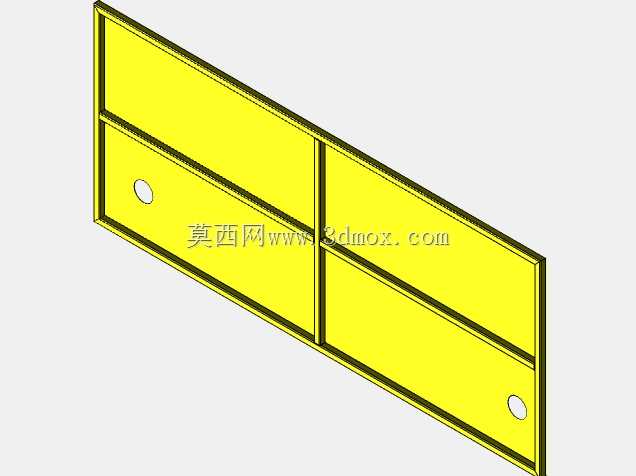

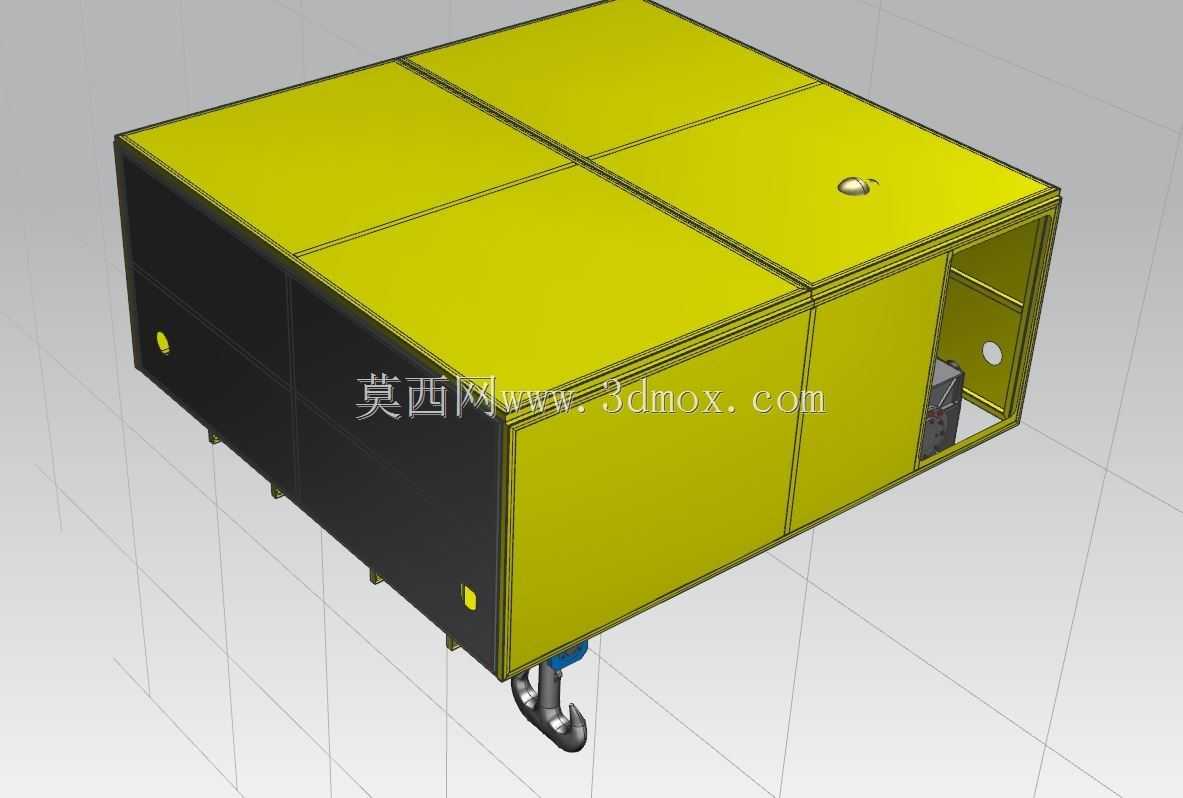

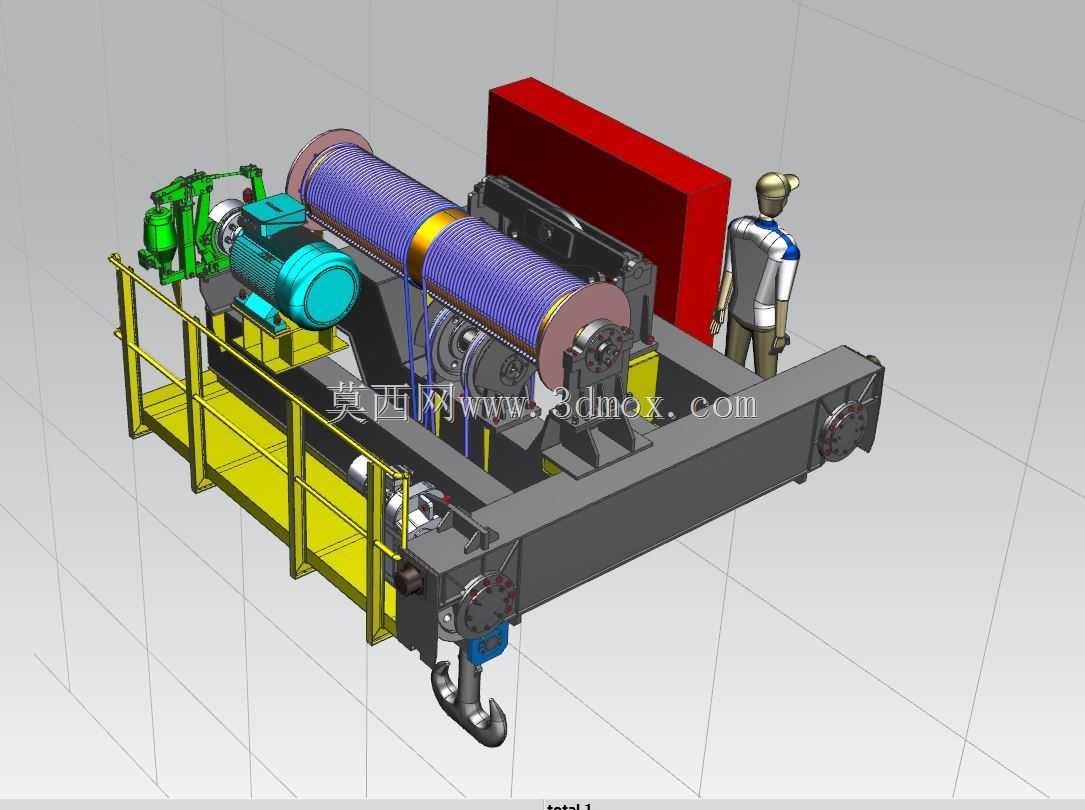

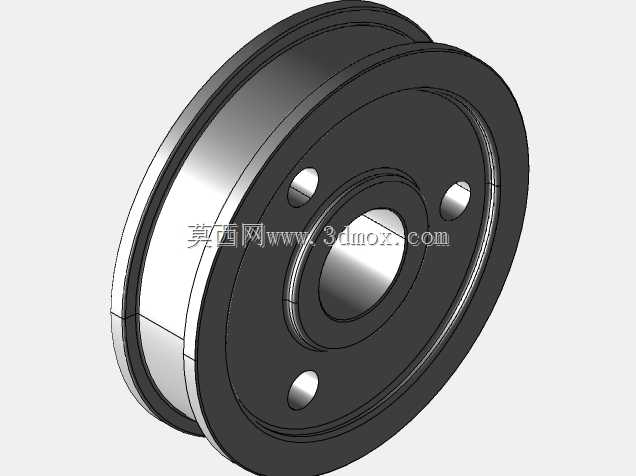

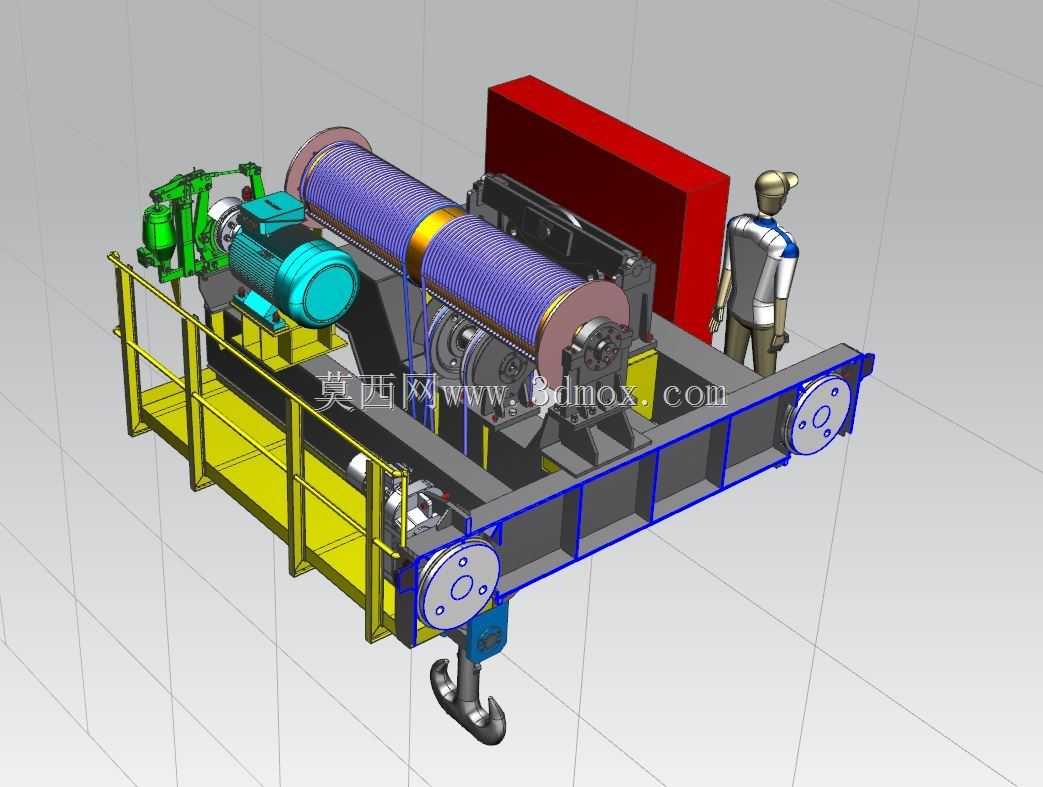

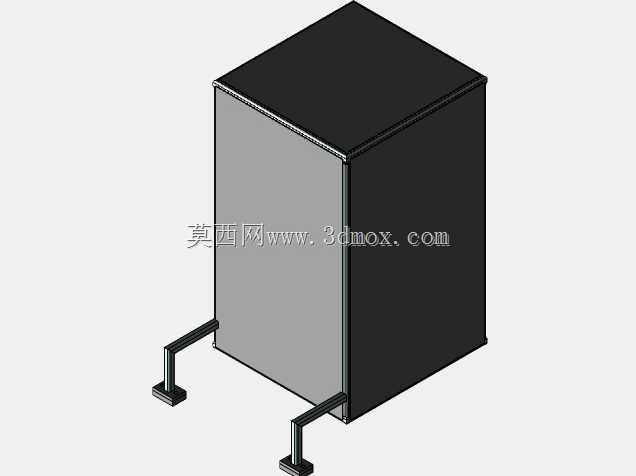

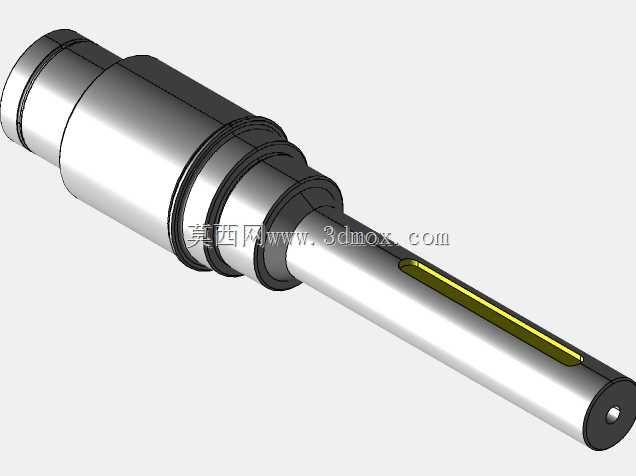

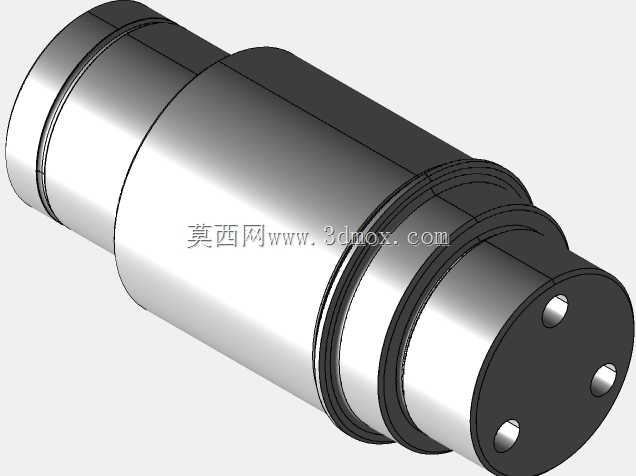

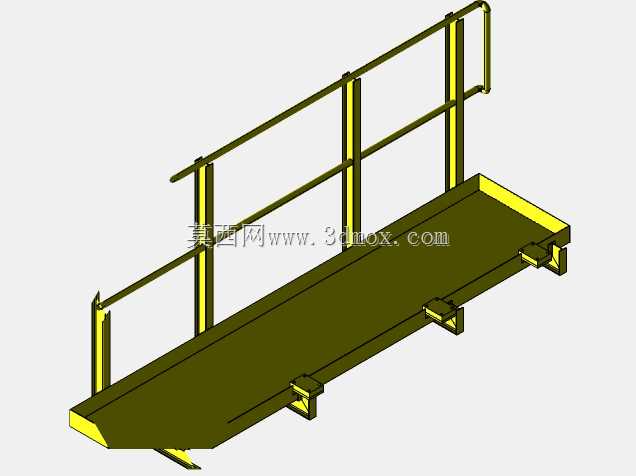

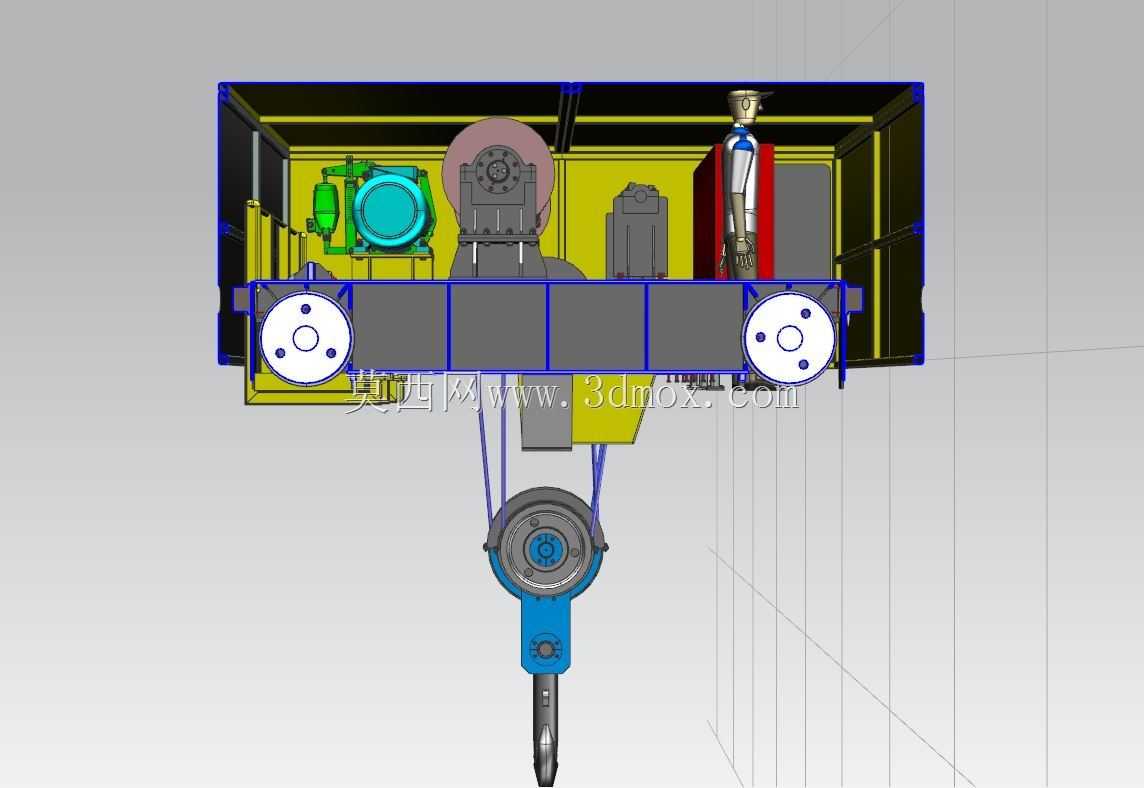

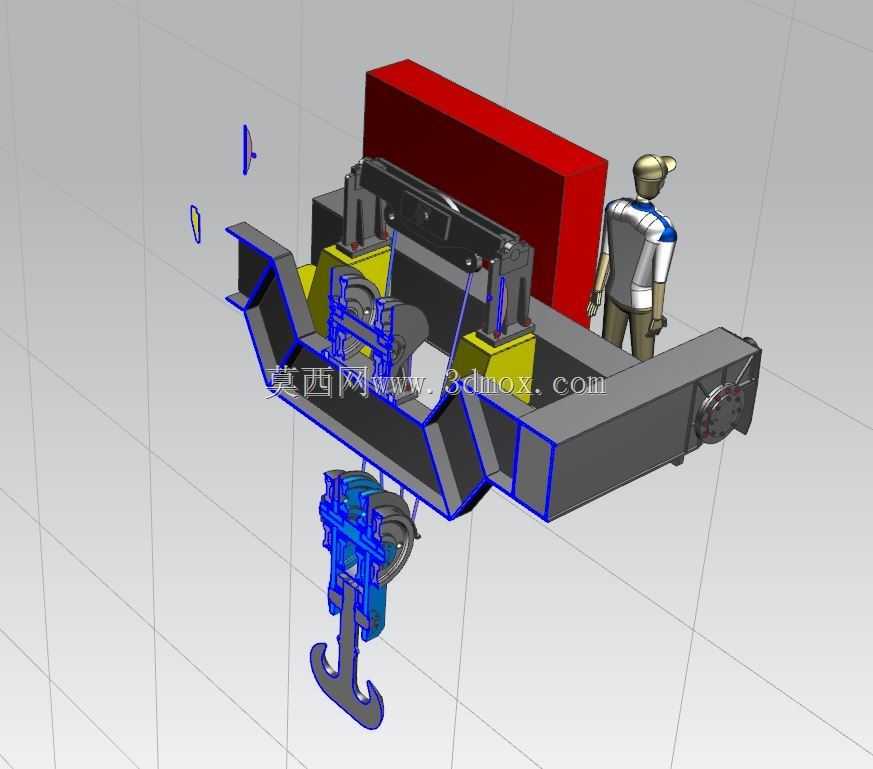

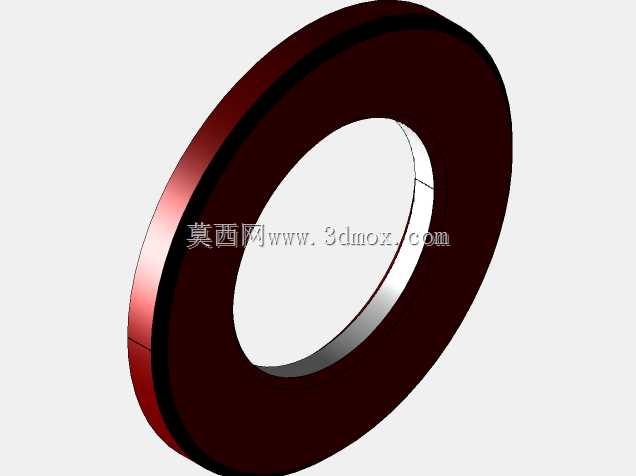

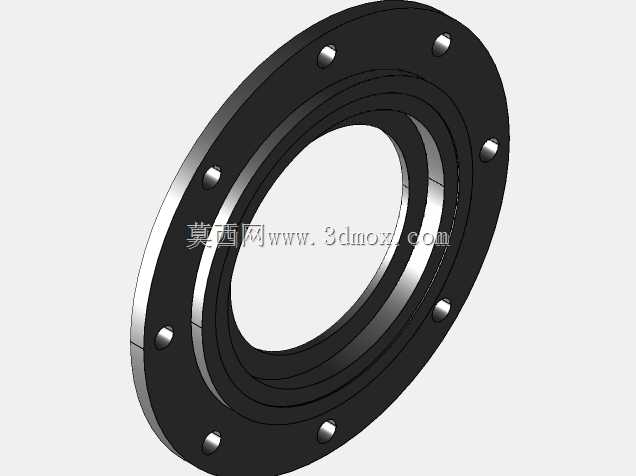

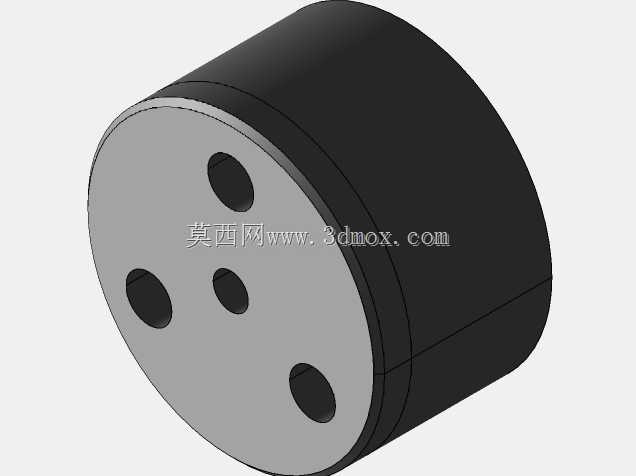

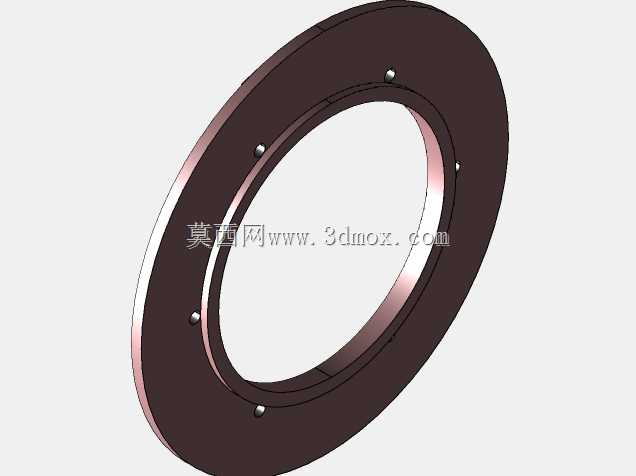

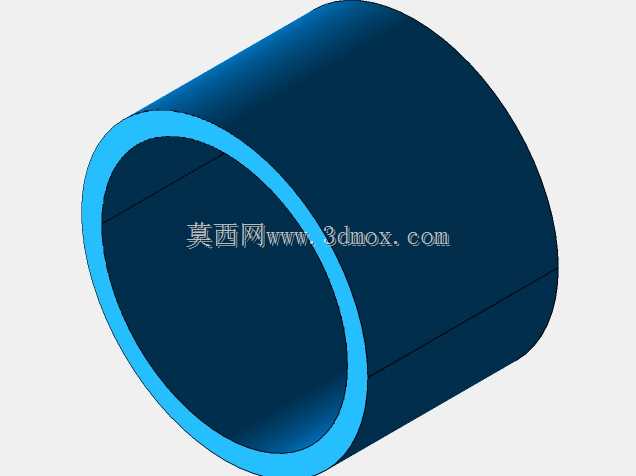

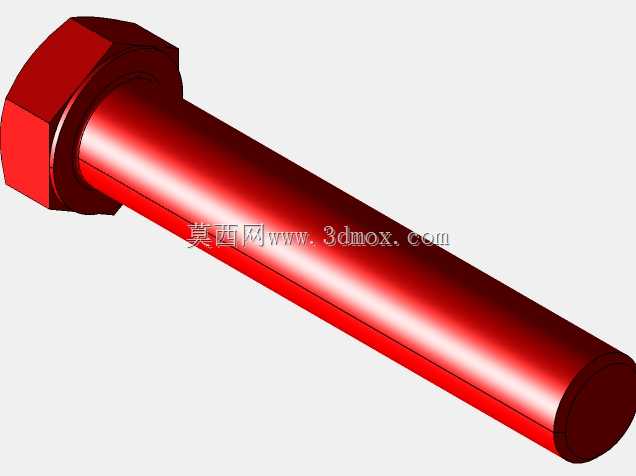

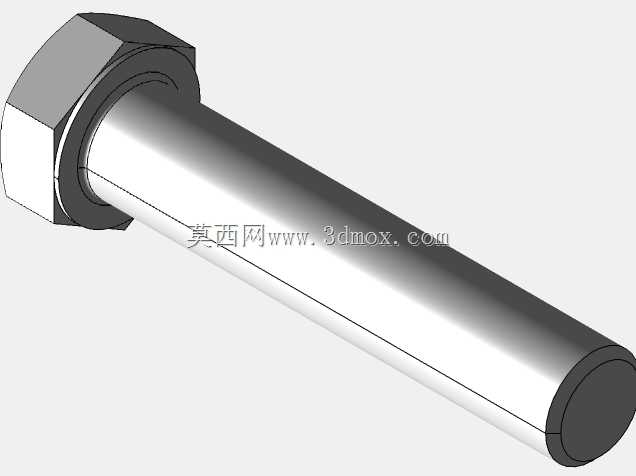

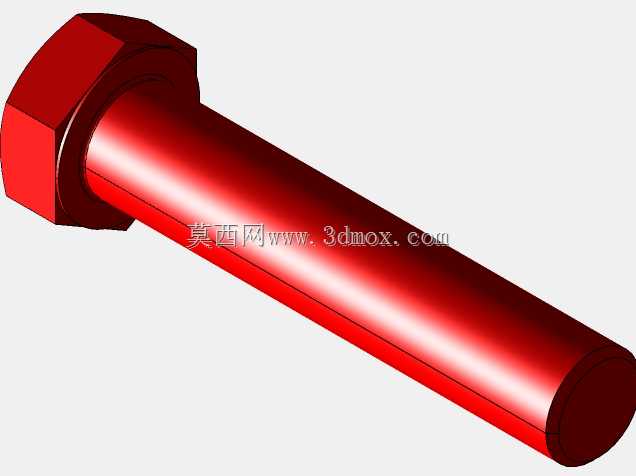

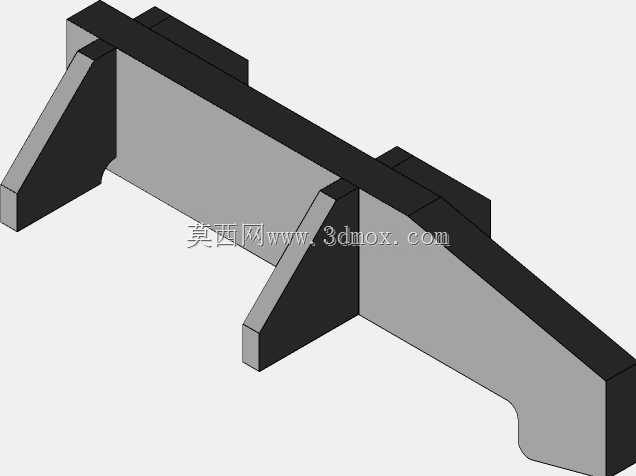

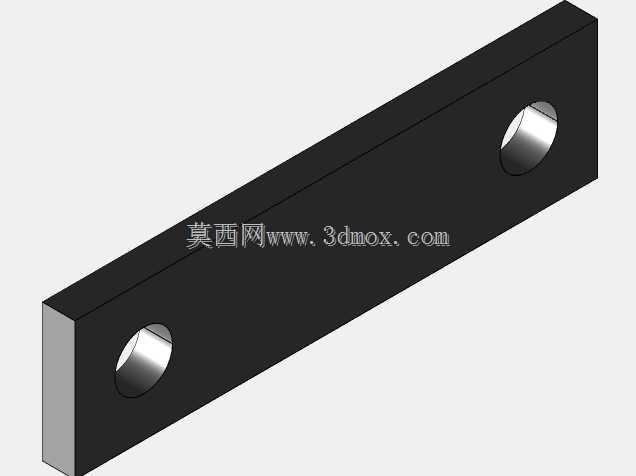

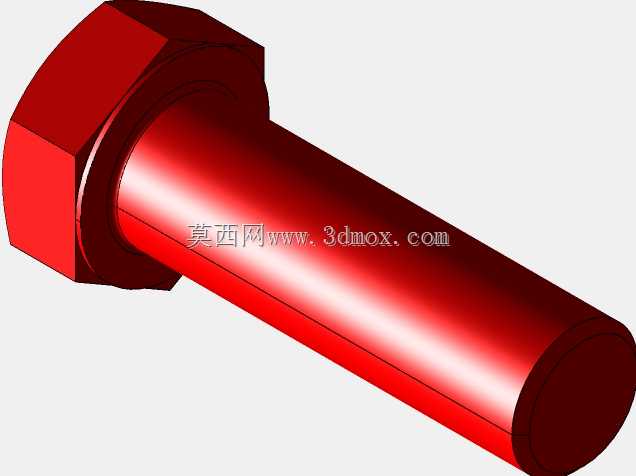

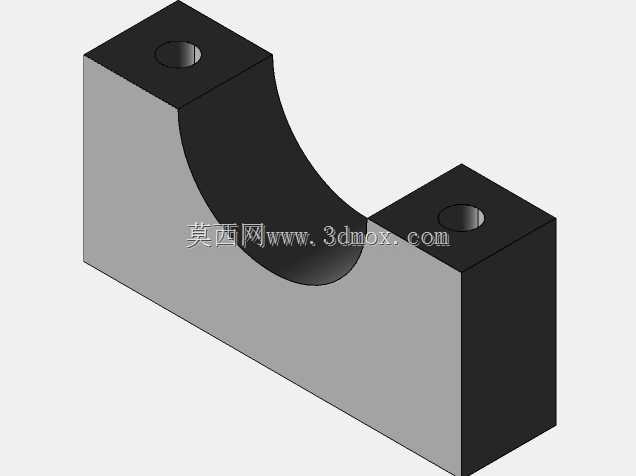

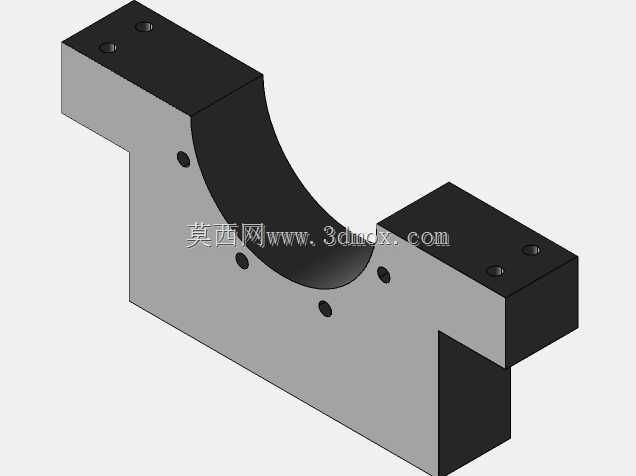

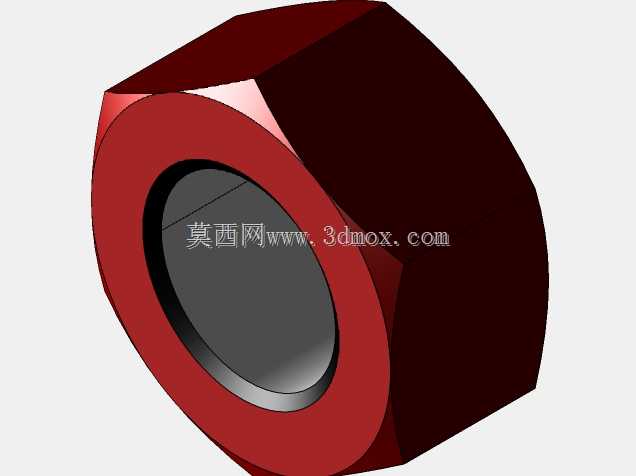

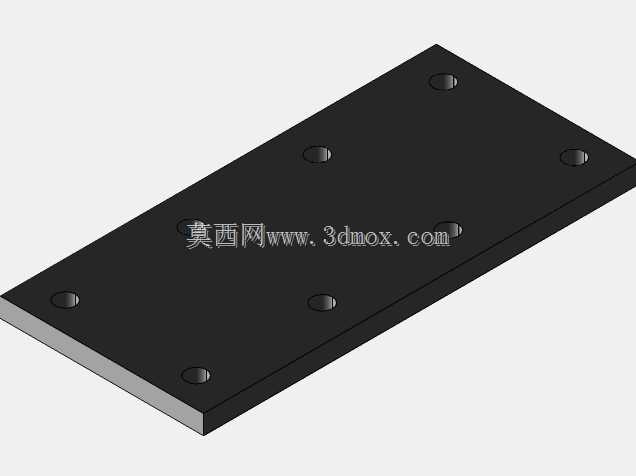

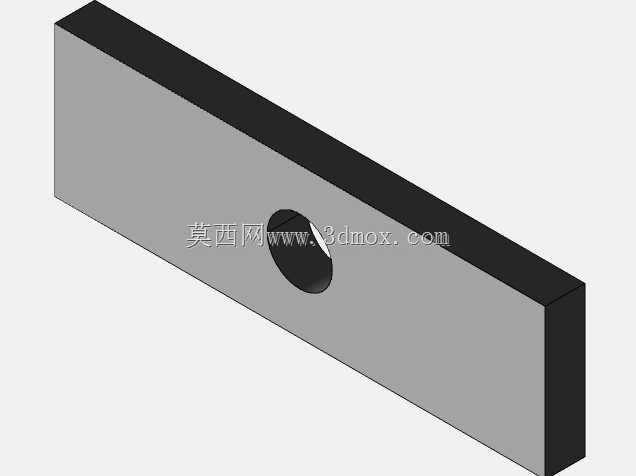

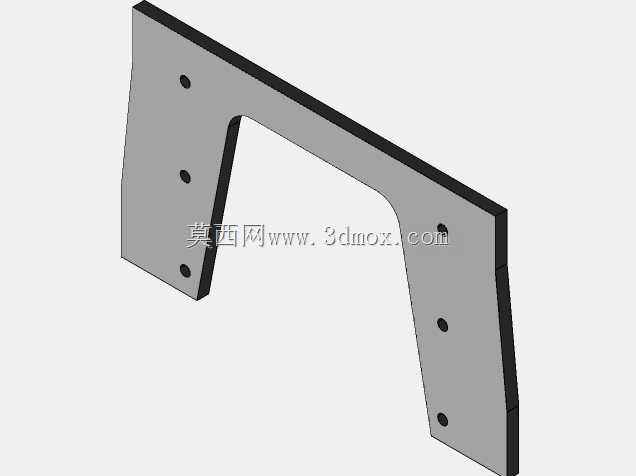

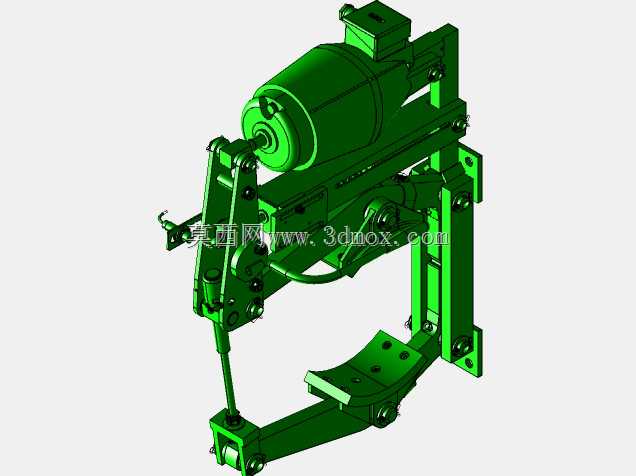

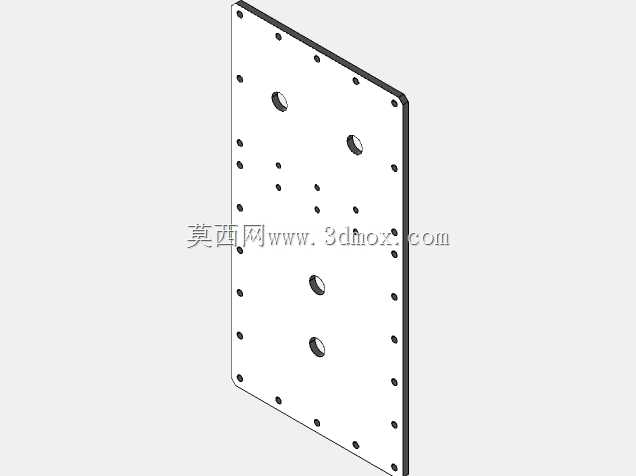

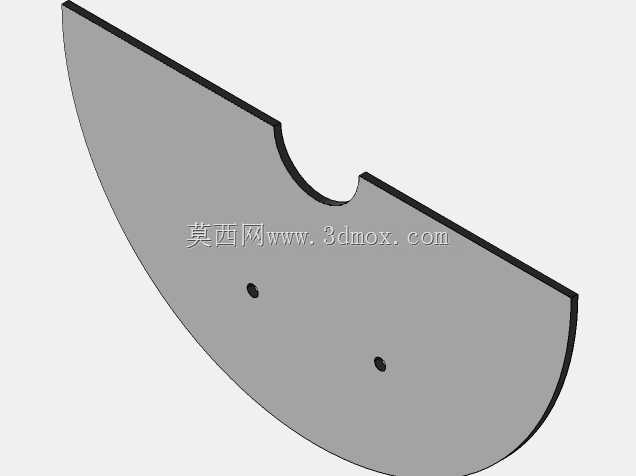

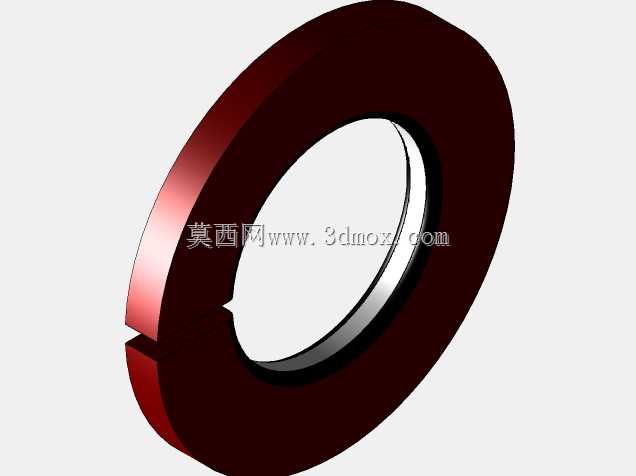

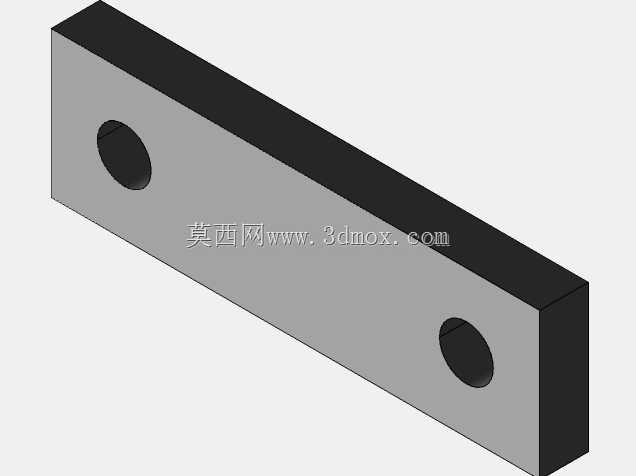

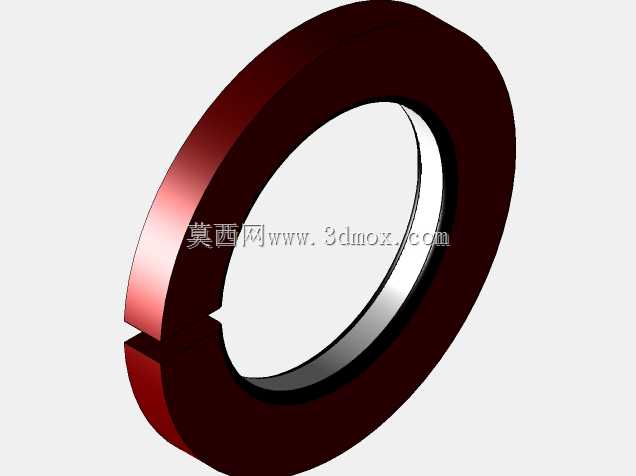

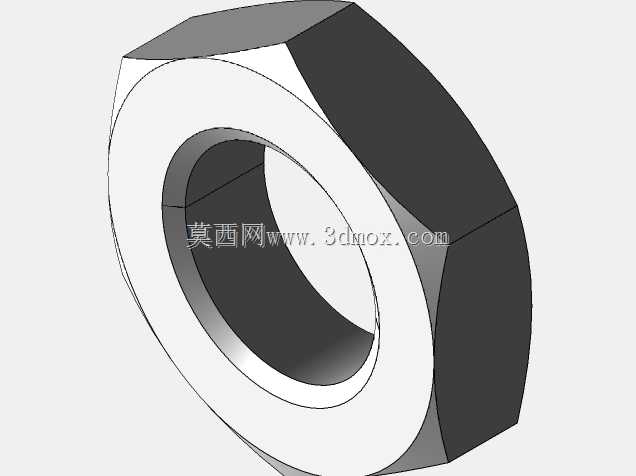

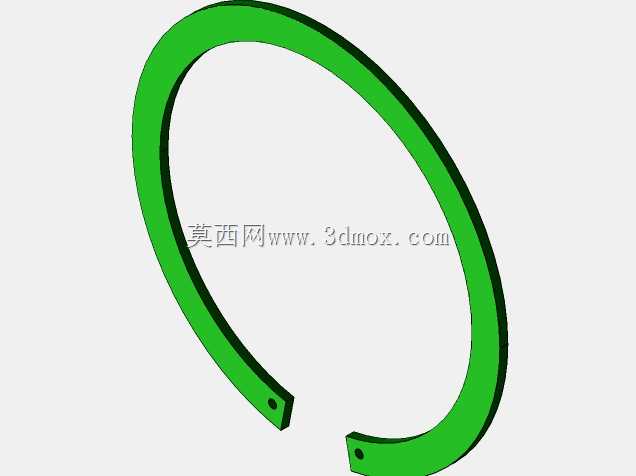

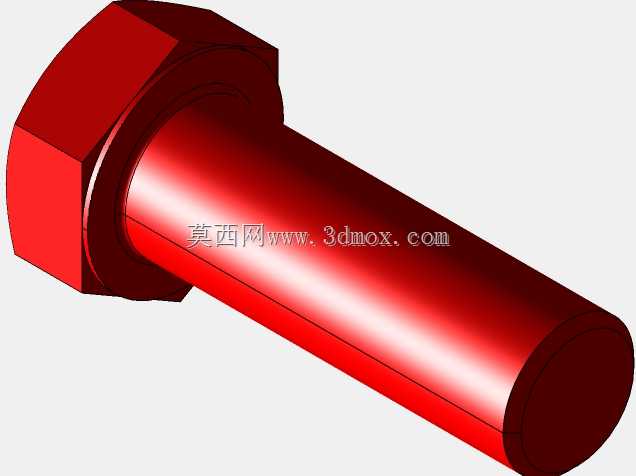

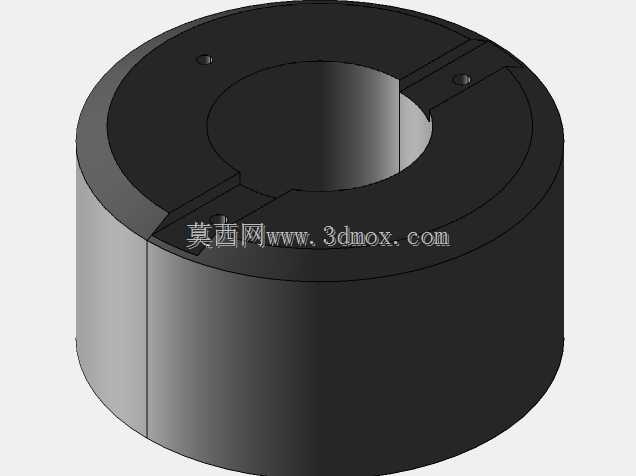

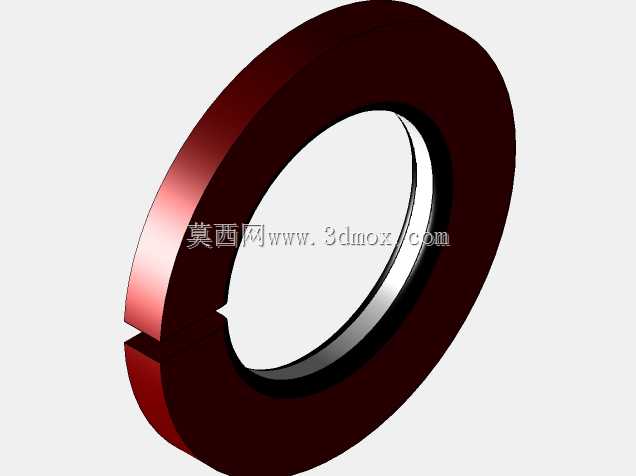

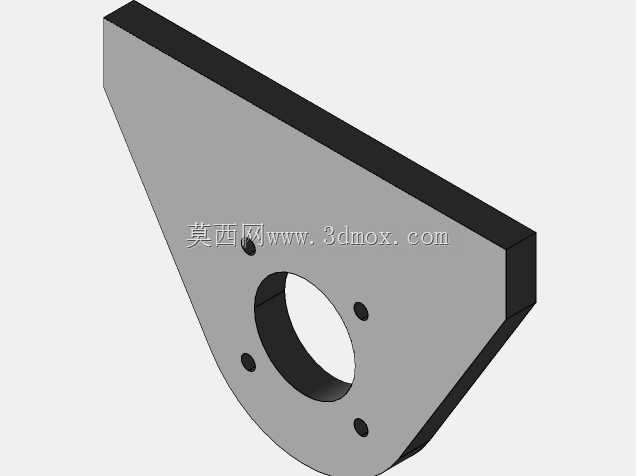

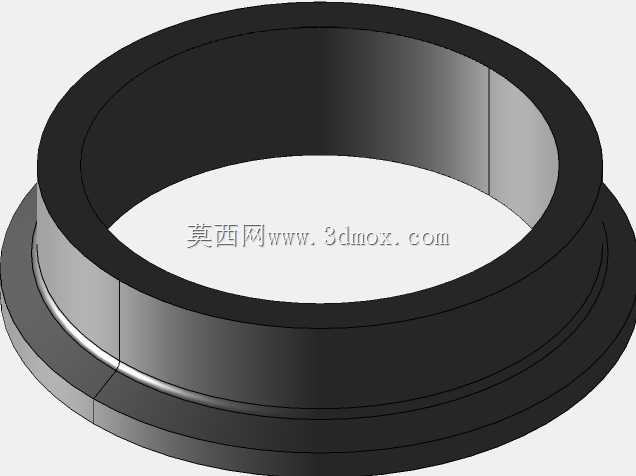

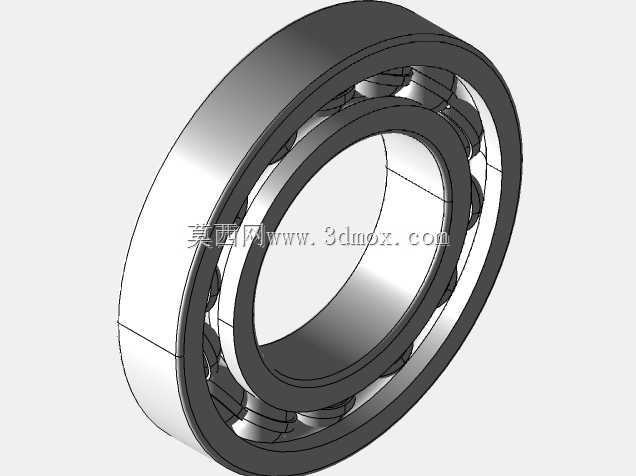

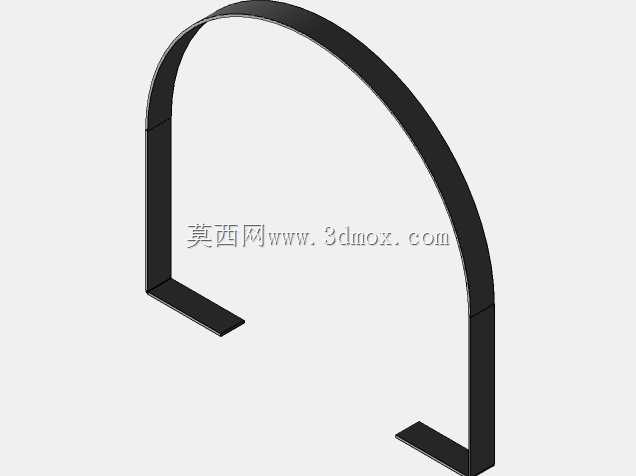

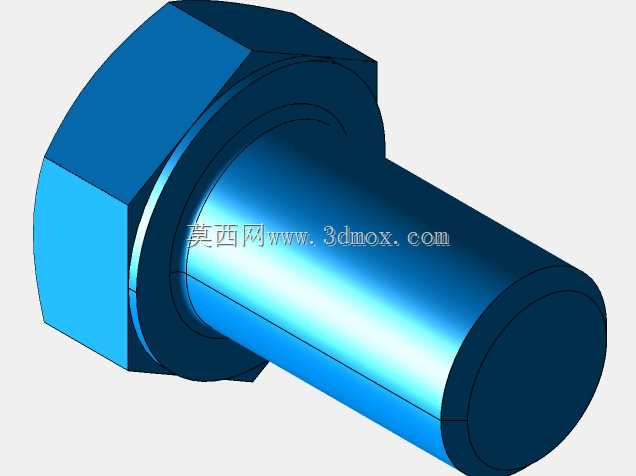

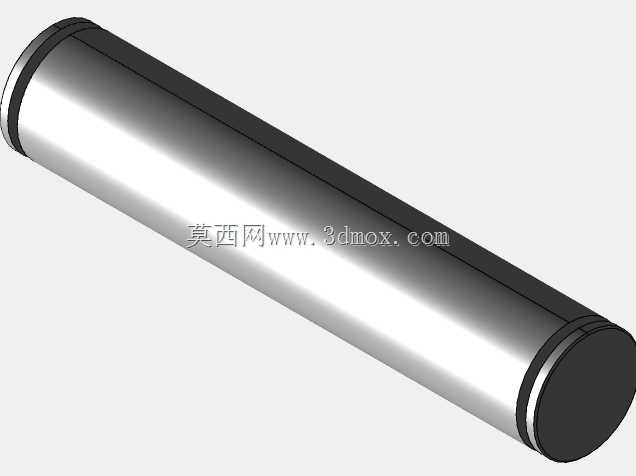

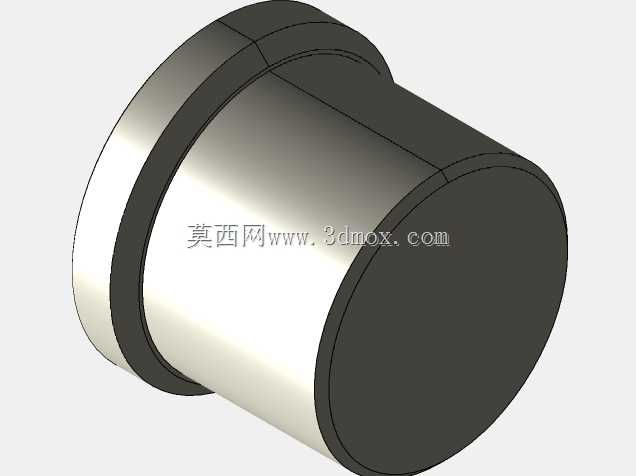

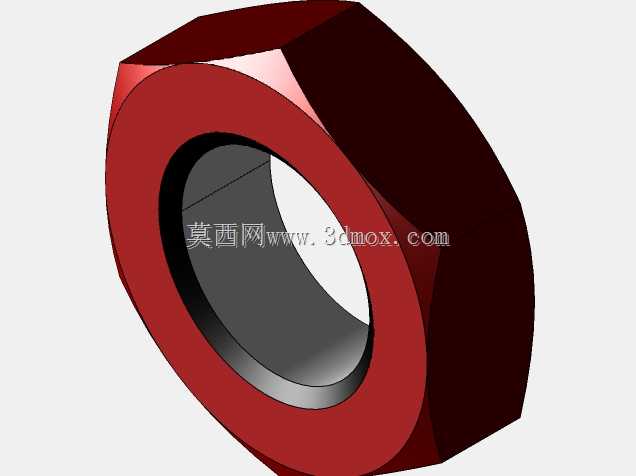

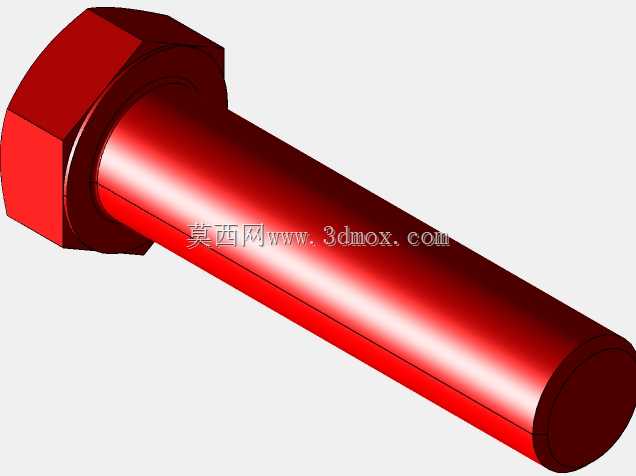

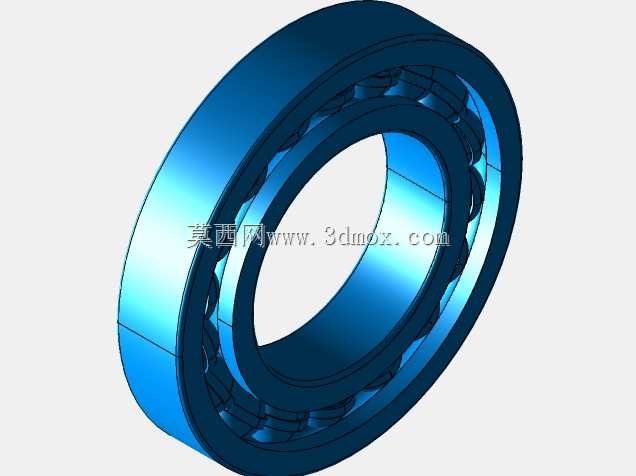

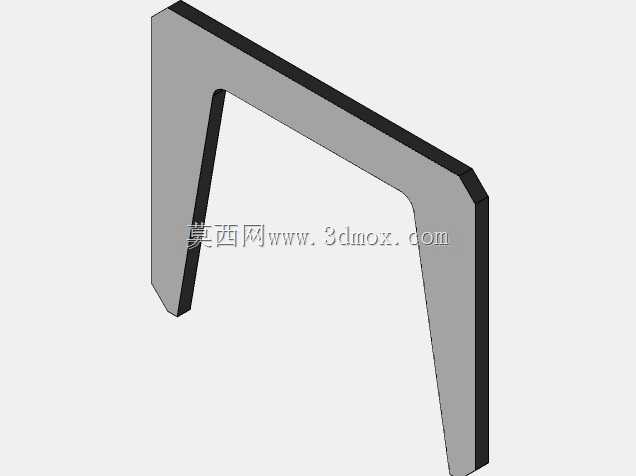

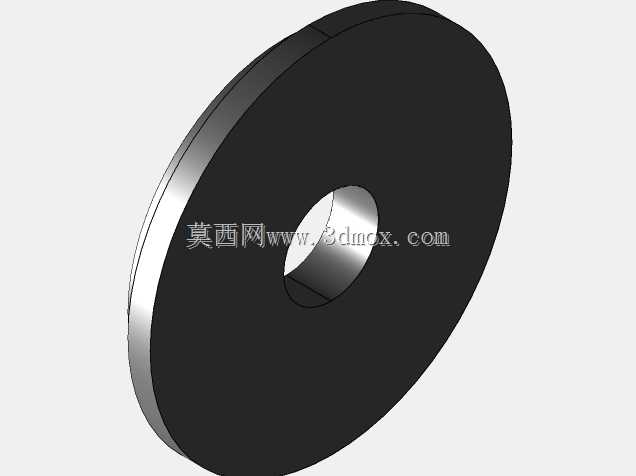

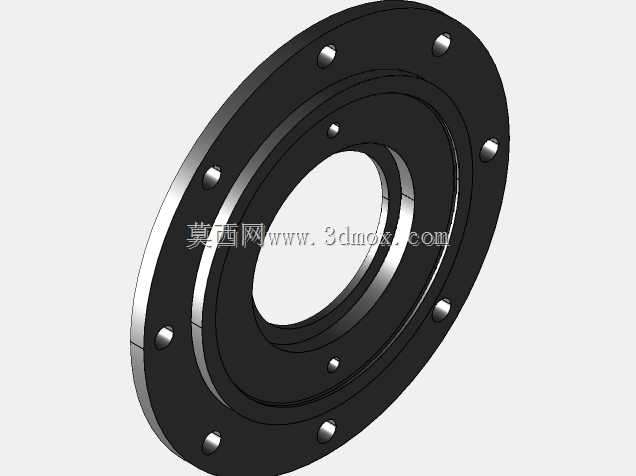

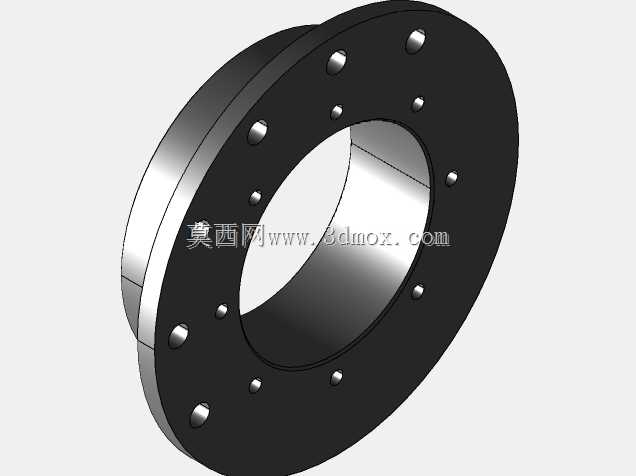

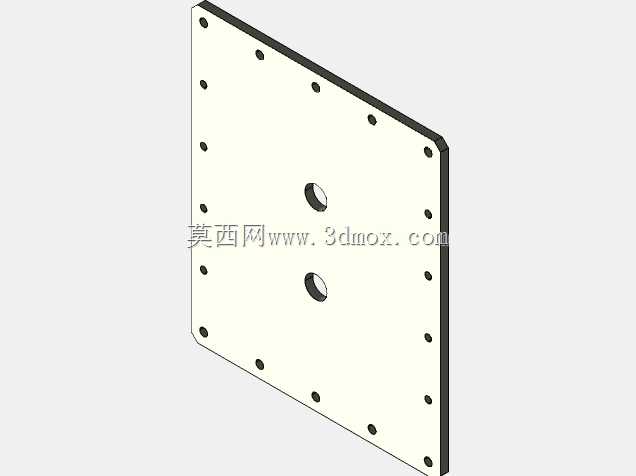

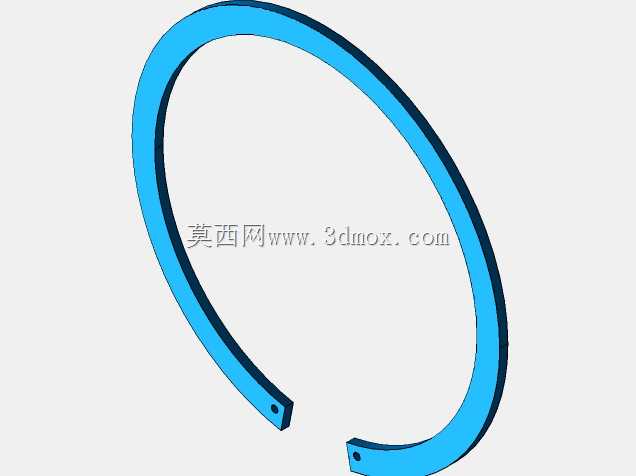

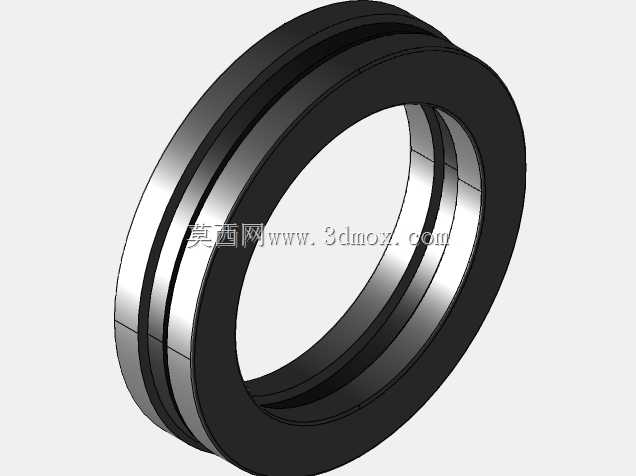

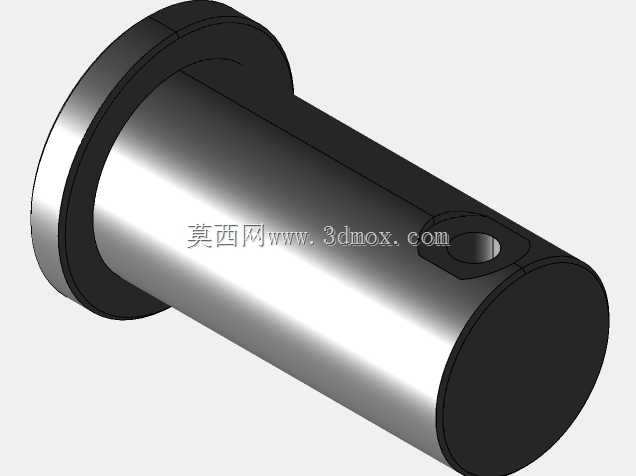

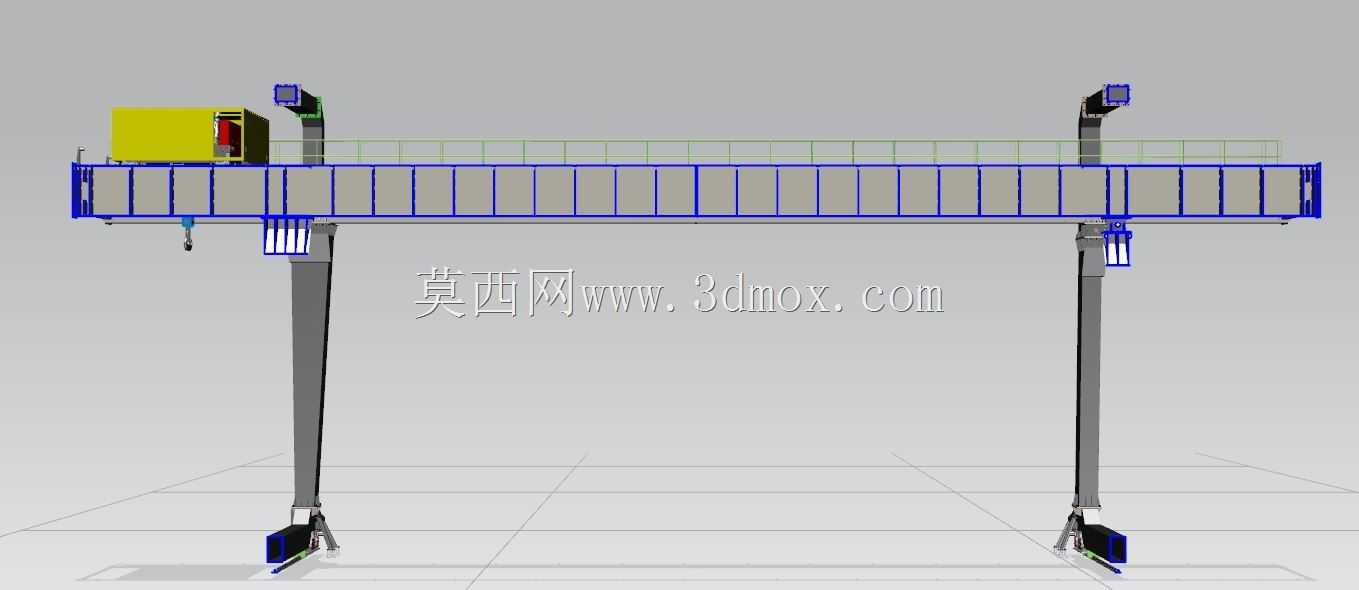

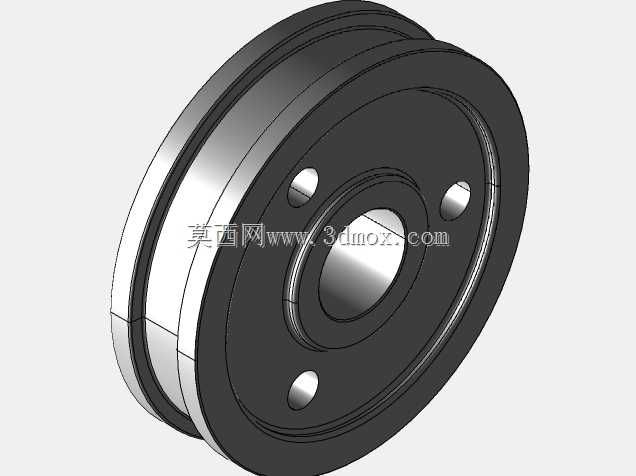

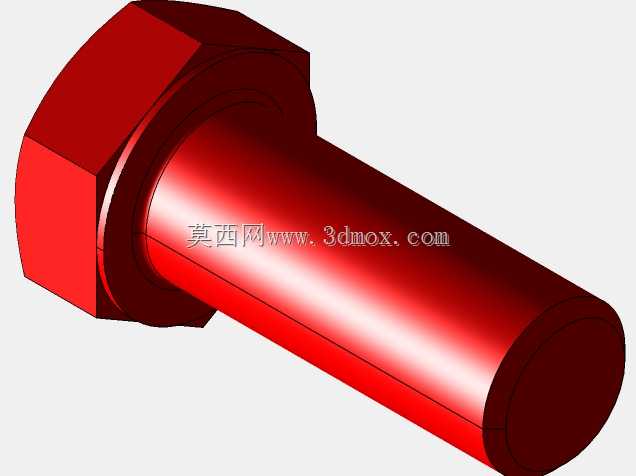

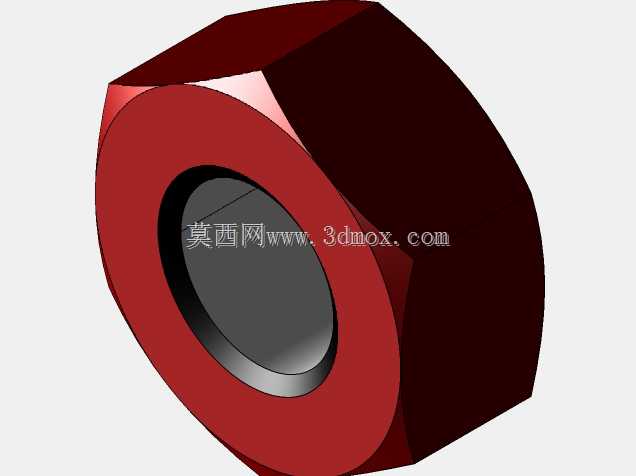

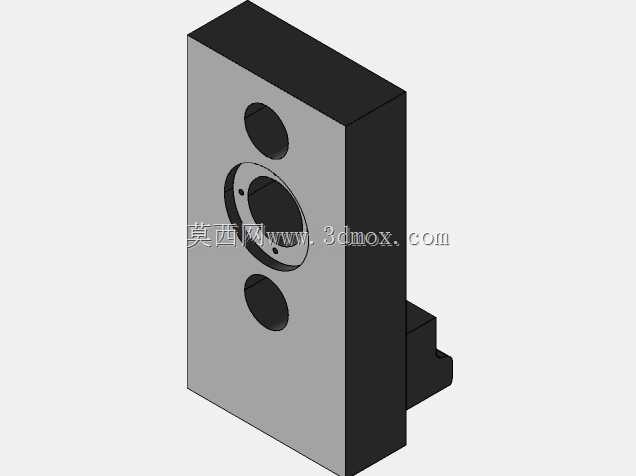

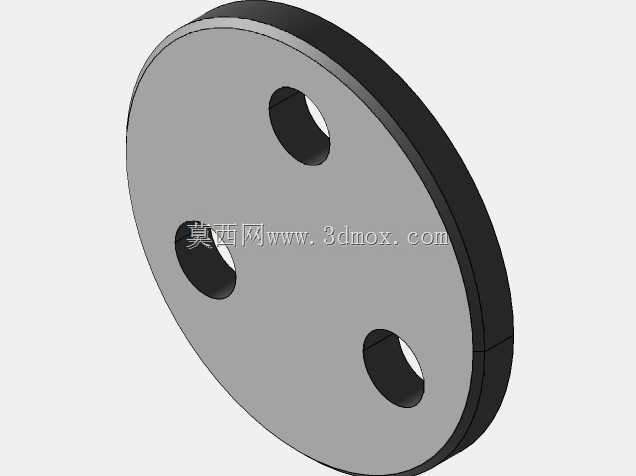

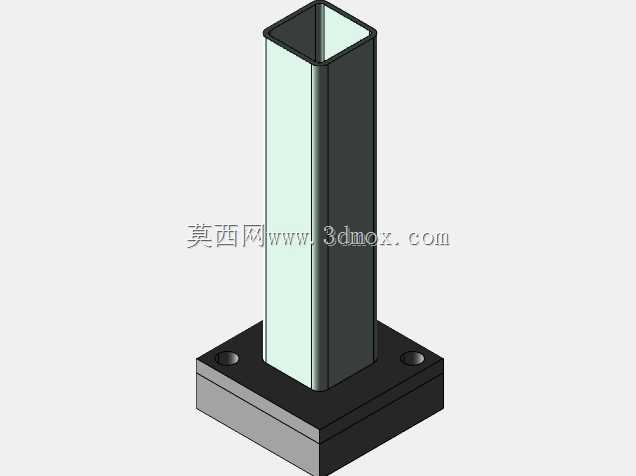

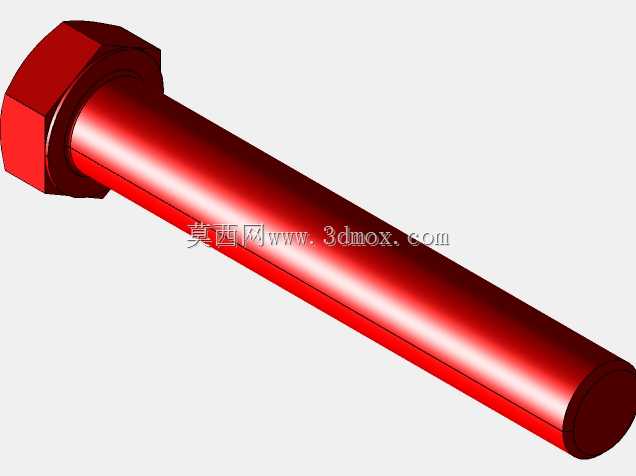

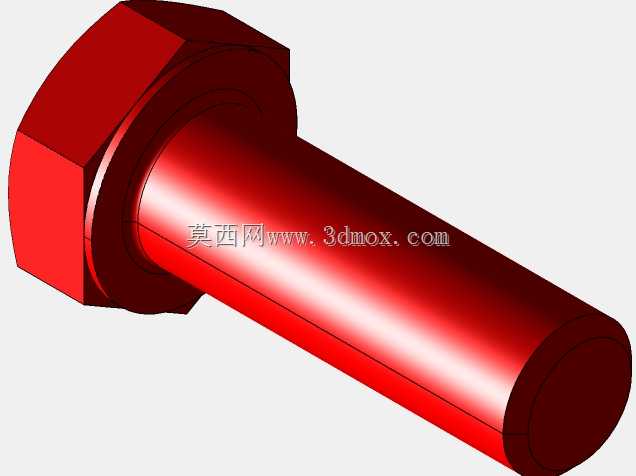

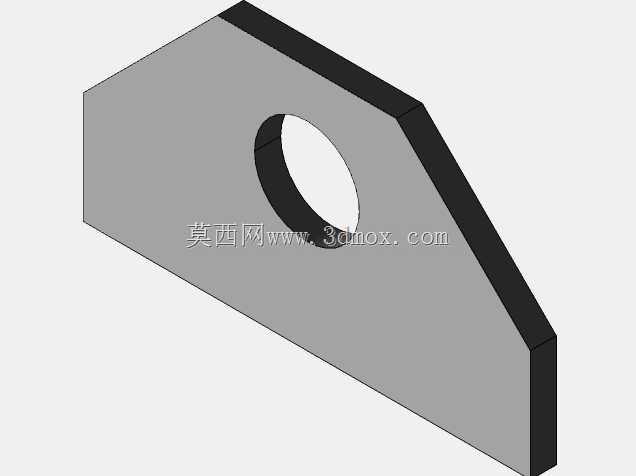

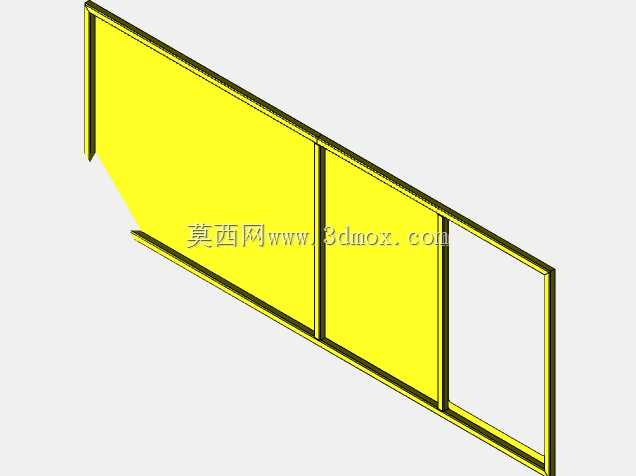

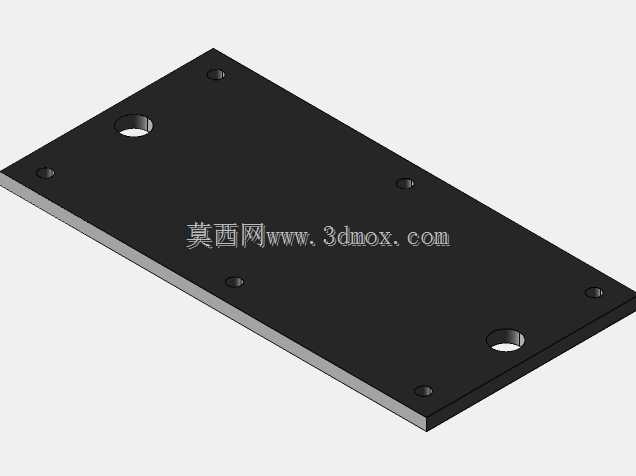

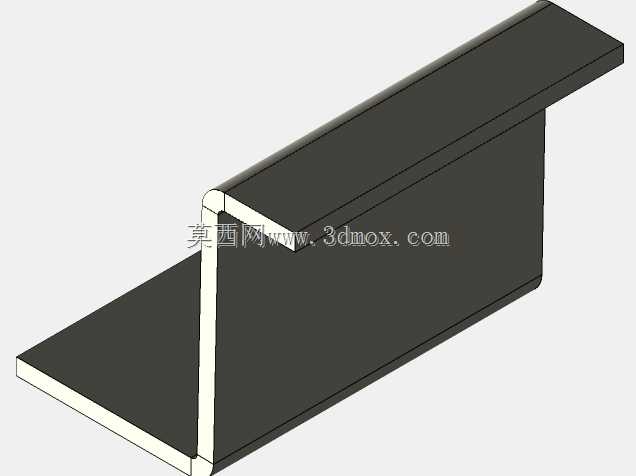

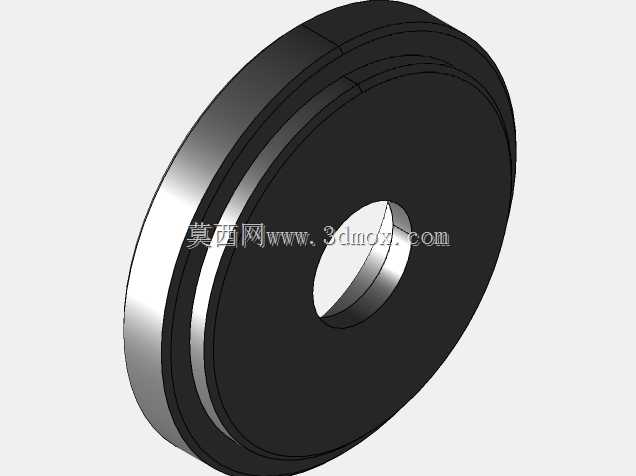

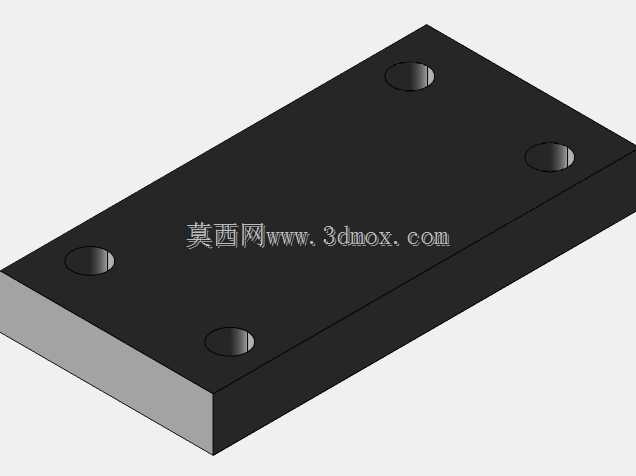

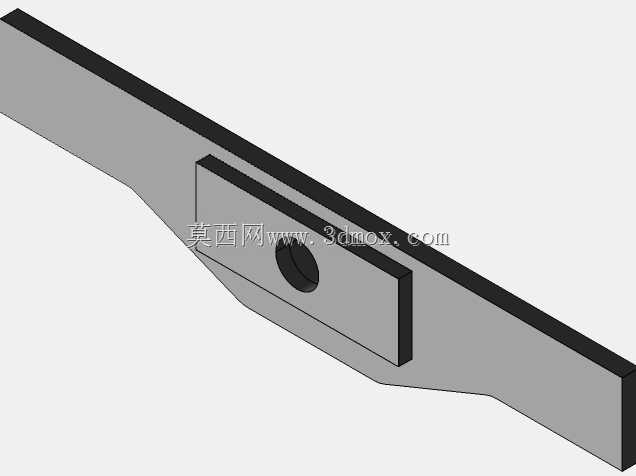

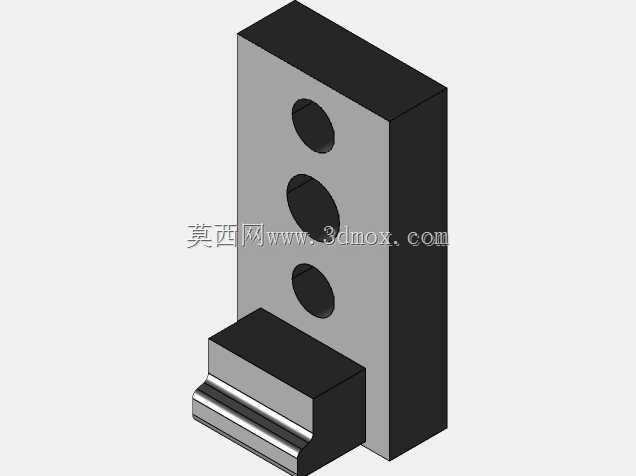

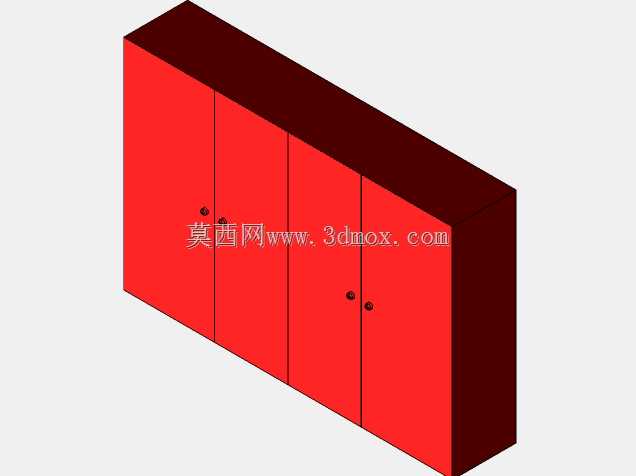

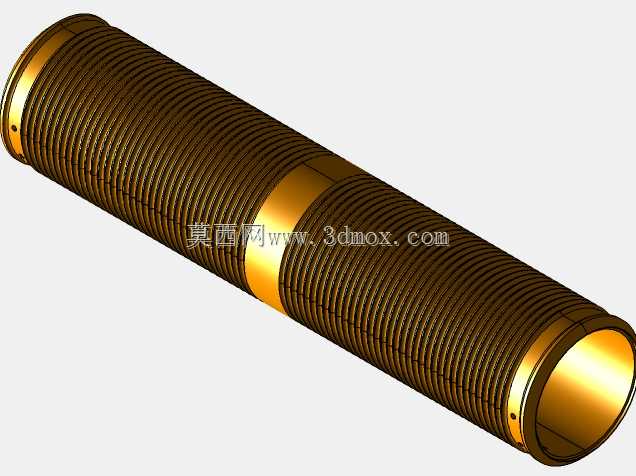

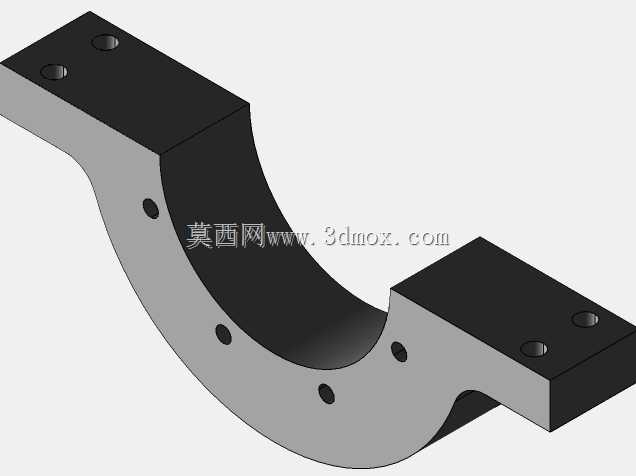

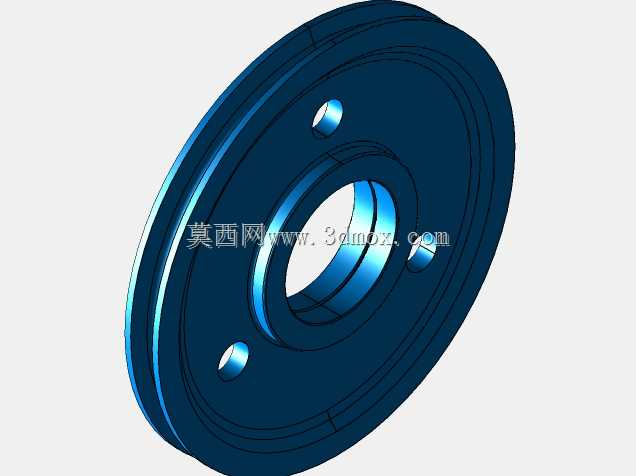

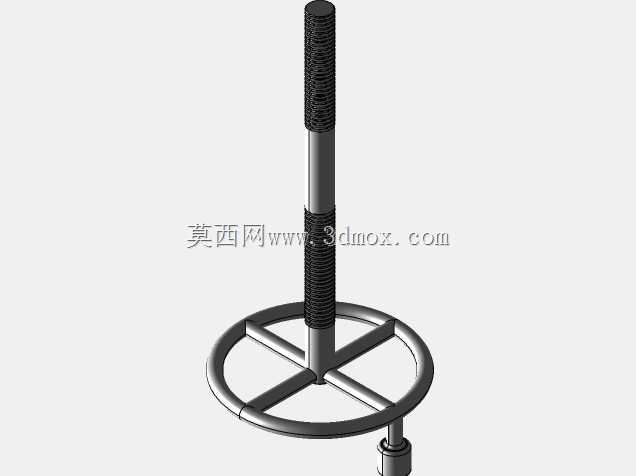

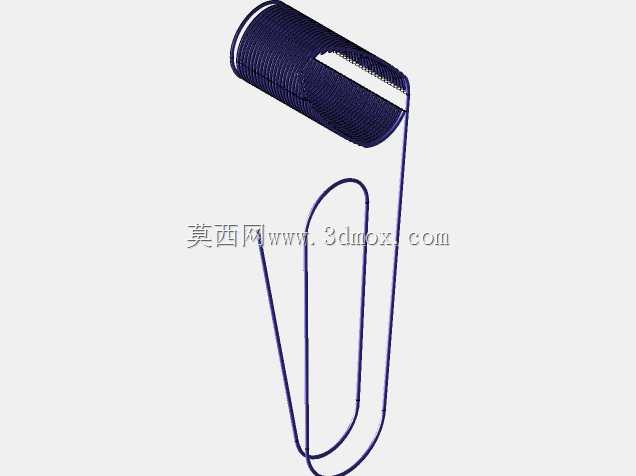

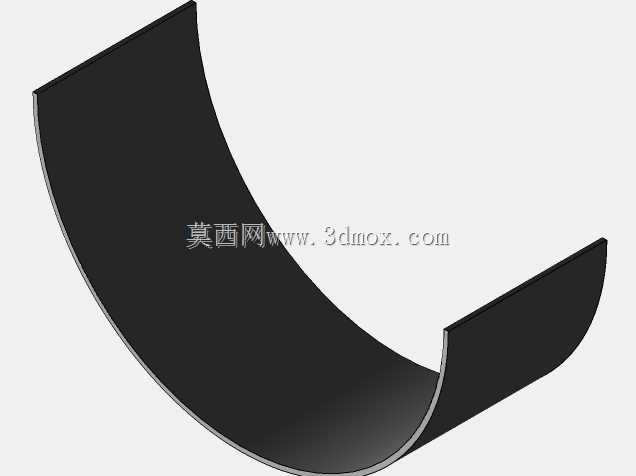

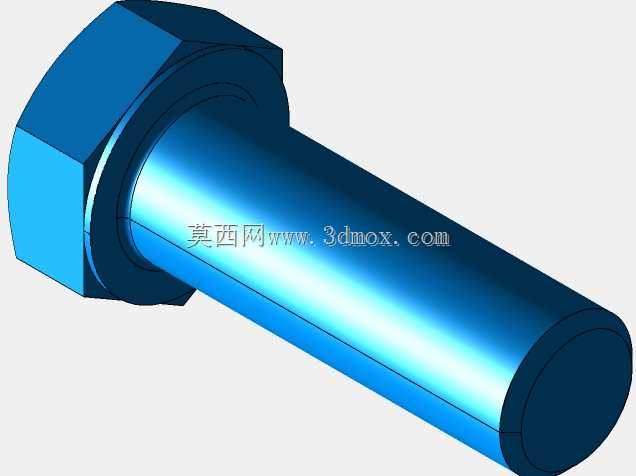

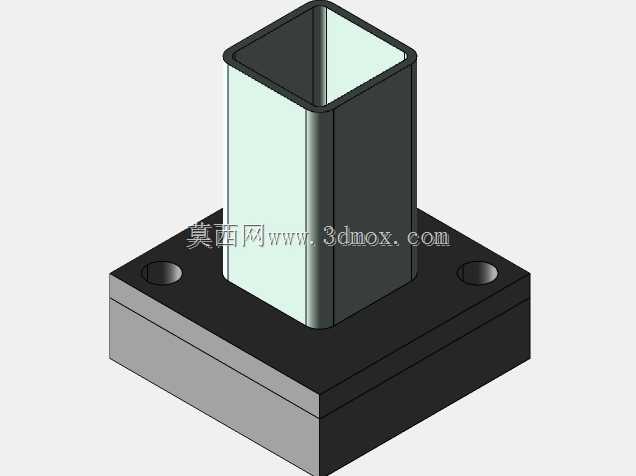

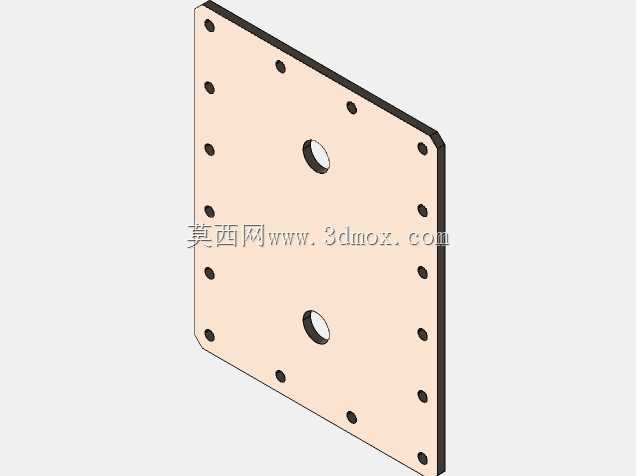

这款门式起重设备主要面向重型工业物料吊装转运场景，常见于大型钢结构预制场、重型装备制造车间外场、港口散杂重货堆场、大型基建项目的预制构件堆放区，能够覆盖大跨度作业面的重物垂直起升与水平转运需求，解决大吨位构件在开阔场地内的短距离移位、装卸车、工位转序等实际作业痛点，相比桥机无需依托厂房立柱铺设轨道，场地适配性更强，可在硬化处理的露天场地独立完成吊装作业。设备采用单主梁偏挂支腿结构布局，主梁跨度覆盖37米作业范围，配置两套独立起升机构，额定起升吨位分别为34吨与16吨，可根据吊重工况单独或配合使用，小吨位机构可满足常规辅件、工装的快速调运需求，大吨位机构负责重型构件的主吊装作业，两套机构沿主梁轨道独立运行，互不干涉，作业覆盖范围内可实现任意点位的重物落点调整。设计阶段针对不同受力部件做了差异化材质选型，小车承载结构采用S355J2H材质，兼顾焊接性能与结构强度，满足小车频繁启停的动载受力需求；主梁作为核心承力部件采用S600钢材，在控制主梁自重的前提下保证37米跨度下的挠度控制在规范允许范围内，避免大跨度下主梁下挠影响运行精度；支腿作为垂直承载部件采用S960高强度钢材，减小支腿截面尺寸的同时保证压杆稳定性，降低设备整体自重对轨道基础的载荷要求；行走轮相关受力结构采用WHELL4140材质，轴类部件采用6130钢材，匹配行走机构的轮压与扭矩传递需求，配套行走轮组可沿地面铺设的轨道做纵向移动，配合小车的横向移动、起升机构的垂直升降，形成三维空间内的作业覆盖范围。建模过程中严格遵循实际安装边界条件，支腿底部的行走轮组预留了轨道安装的尺寸空间，主梁两端的限位结构、检修通道护栏、电气柜布置位置均按照实际作业安全规范设置，主梁侧面的走台板宽度满足检修人员通行与日常维护需求，端部的爬梯结构连接地面走台与主梁走台，符合高空作业的安全防护要求。设备的起升机构配套钢丝绳缠绕系统、吊钩组、防脱棘爪等结构均做了细节还原，电气柜布置在主梁端部的平台上，避开小车运行的干涉区域，供电线缆的拖链排布沿主梁侧边设置，避免运行过程中出现线缆拉扯、磨损问题。在结构受力校核层面，建模时重点关注了支腿与主梁连接节点的应力分布，该位置作为整机受力的关键节点，做了加强筋板的结构补强，避免大吨位起升时节点处出现应力集中；支腿底部与行走梁的连接位置采用铰接结构设计，可抵消场地基础微小沉降带来的结构内应力，防止支腿出现变形卡轨问题。这类大跨度门式起重机的三维建模，可用于前期场地规划时的作业范围模拟，验证设备与场地内堆货区、运输通道的位置匹配度，也可作为结构优化、部件拆解维护的可视化参考，帮助设计人员快速排查各部件的运行干涉问题，核对不同工况下的结构受力传递路径，为后续的生产制造、安装调试提供直观的三维参照。
